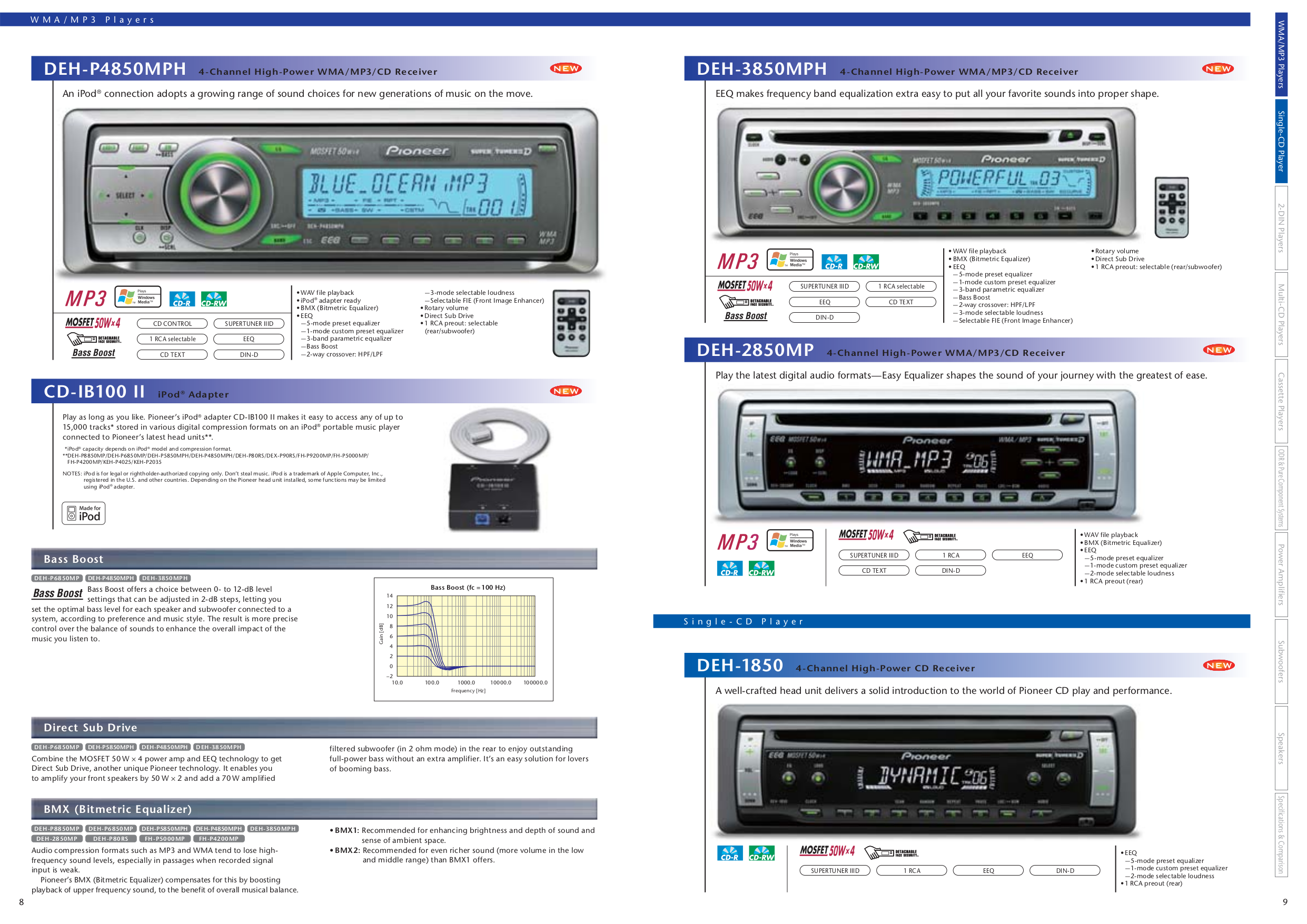

Инструкция автомагнитолы pioneer p4850mp

Благодарим вас за покупку изделия компании pioneer

Благодарим Вас за покупку изделия компании Pioneer.

Прочтите, пожалуйста, внимательно эту инструкцию, чтобы знать, как правильно обращаться с данной моделью.

После того, как Вы прочтете эту инструкцию, уберите ее в на

дежное место для возможного обращения к ней в будущем.

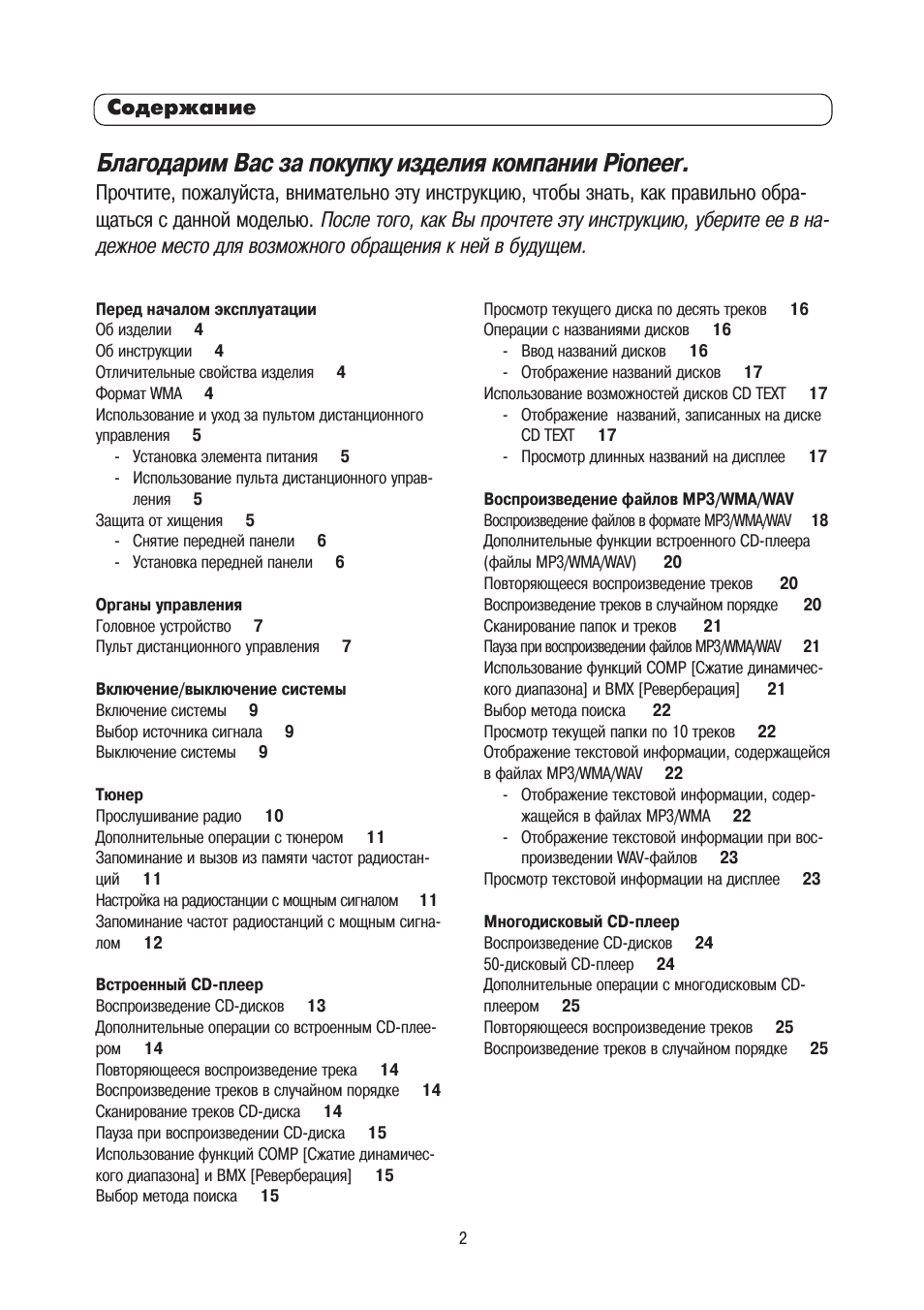

Перед началом эксплуатацииОб изделии 4Об инструкции 4Отличительные свойства изделия 4Формат WMA 4Использование и уход за пультом дистанционногоуправления 5

Установка элемента питания 5Использование пульта дистанционного управления 5

Защита от хищения 5

Снятие передней панели 6Установка передней панели 6

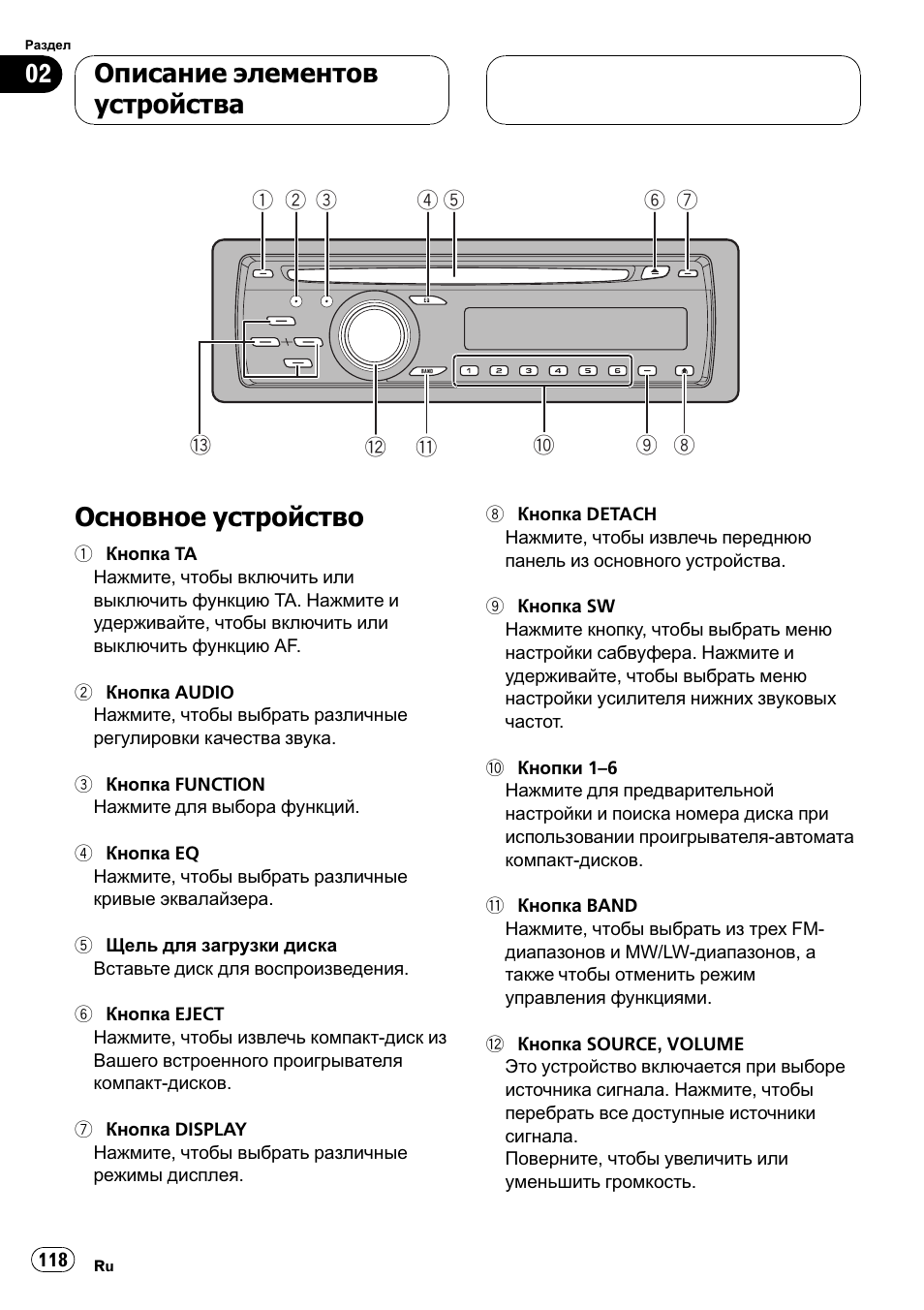

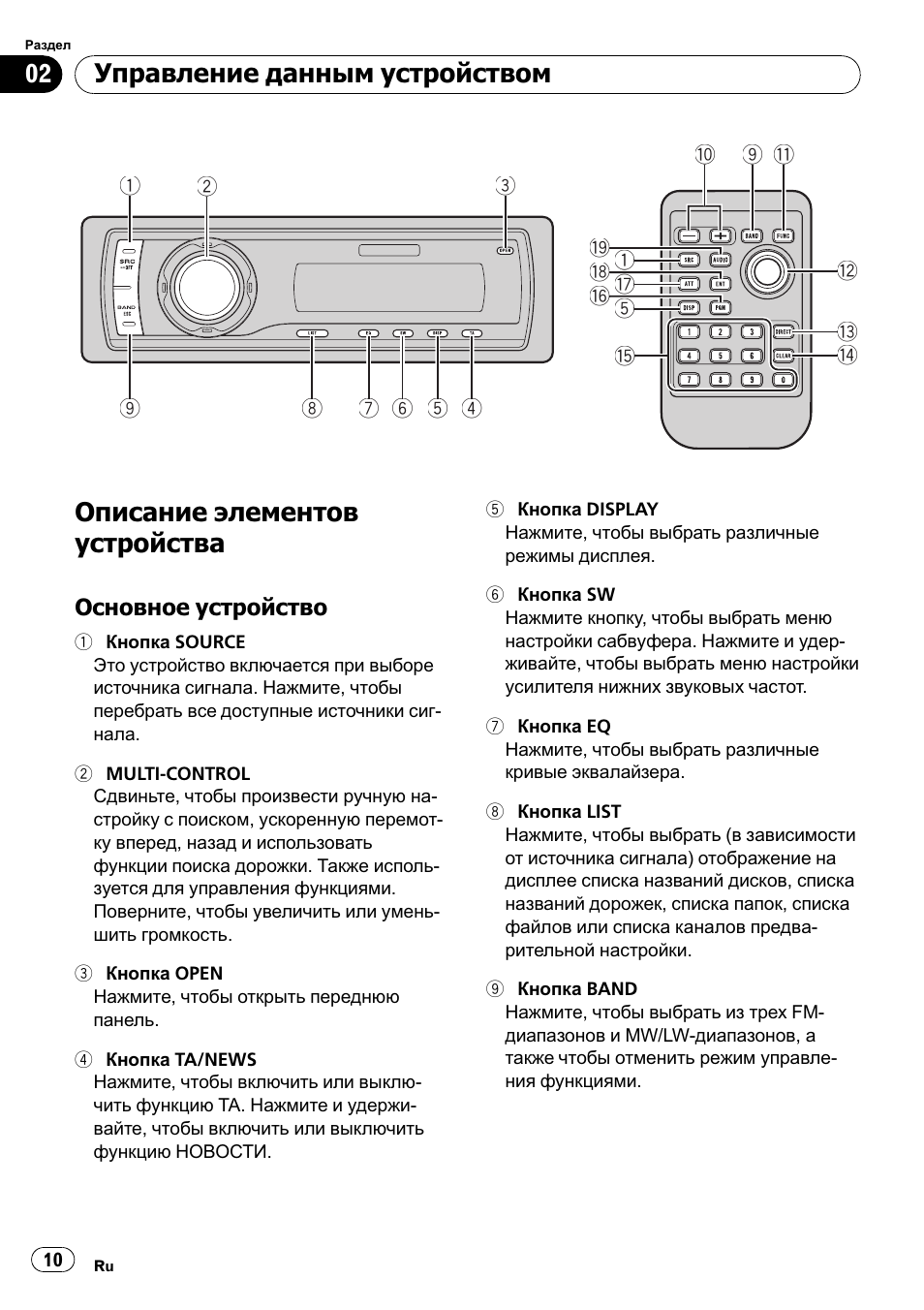

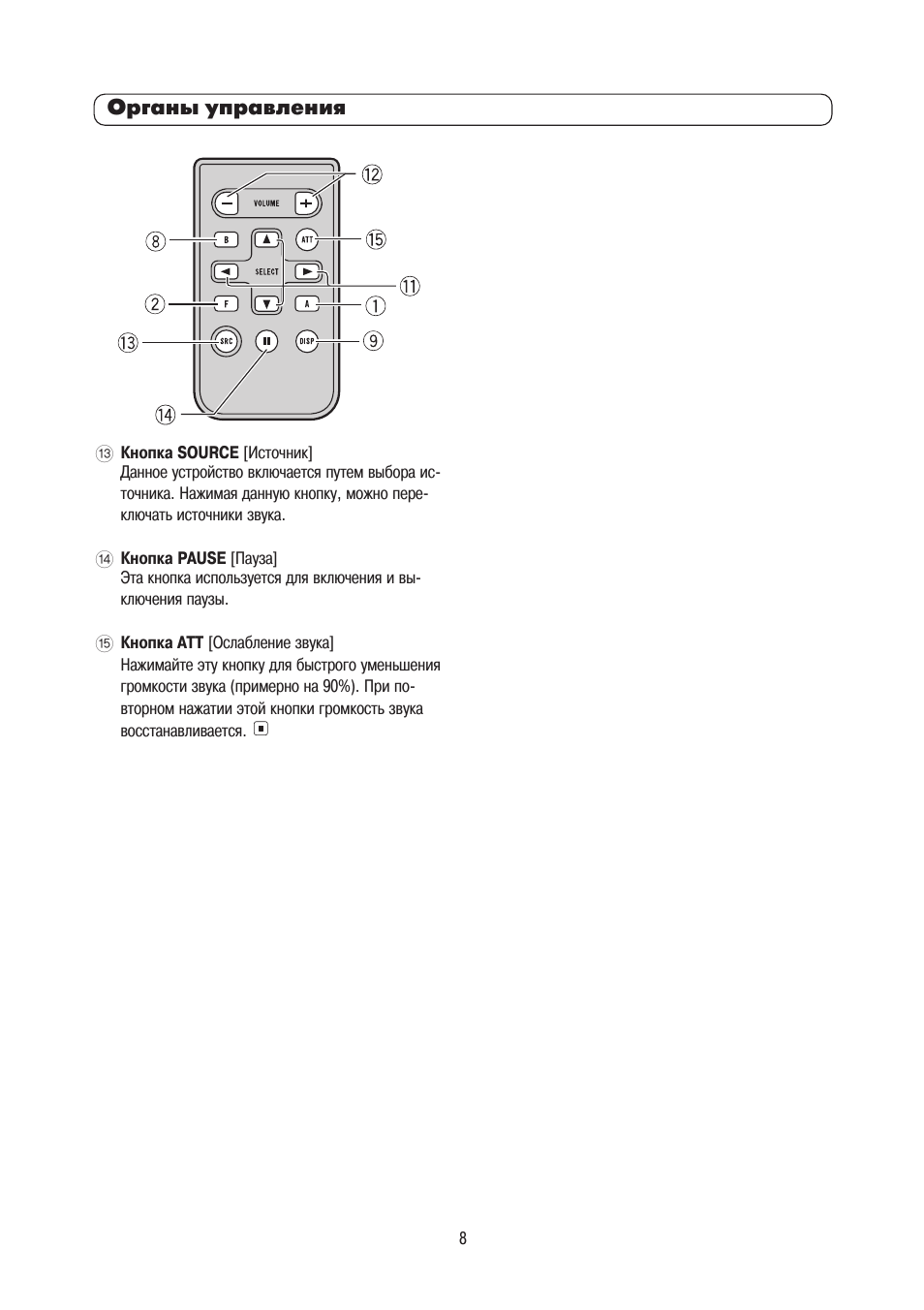

Органы управленияГоловное устройство 7Пульт дистанционного управления 7

Включение/выключение системыВключение системы 9Выбор источника сигнала 9Выключение системы 9

ТюнерПрослушивание радио 10Дополнительные операции с тюнером 11Запоминание и вызов из памяти частот радиостанций 11Настройка на радиостанции с мощным сигналом 11Запоминание частот радиостанций с мощным сигналом 12

Встроенный CD плеерВоспроизведение CD дисков 13Дополнительные операции со встроенным CD плеером 14Повторяющееся воспроизведение трека 14Воспроизведение треков в случайном порядке 14Сканирование треков CD диска 14Пауза при воспроизведении CD диска 15Использование функций COMP и BMX 15Выбор метода поиска 15

Просмотр текущего диска по десять треков 16Операции с названиями дисков 16

Ввод названий дисков 16Отображение названий дисков 17

Использование возможностей дисков CD TEXT 17

Отображение названий, записанных на дискеCD TEXT 17Просмотр длинных названий на дисплее 17

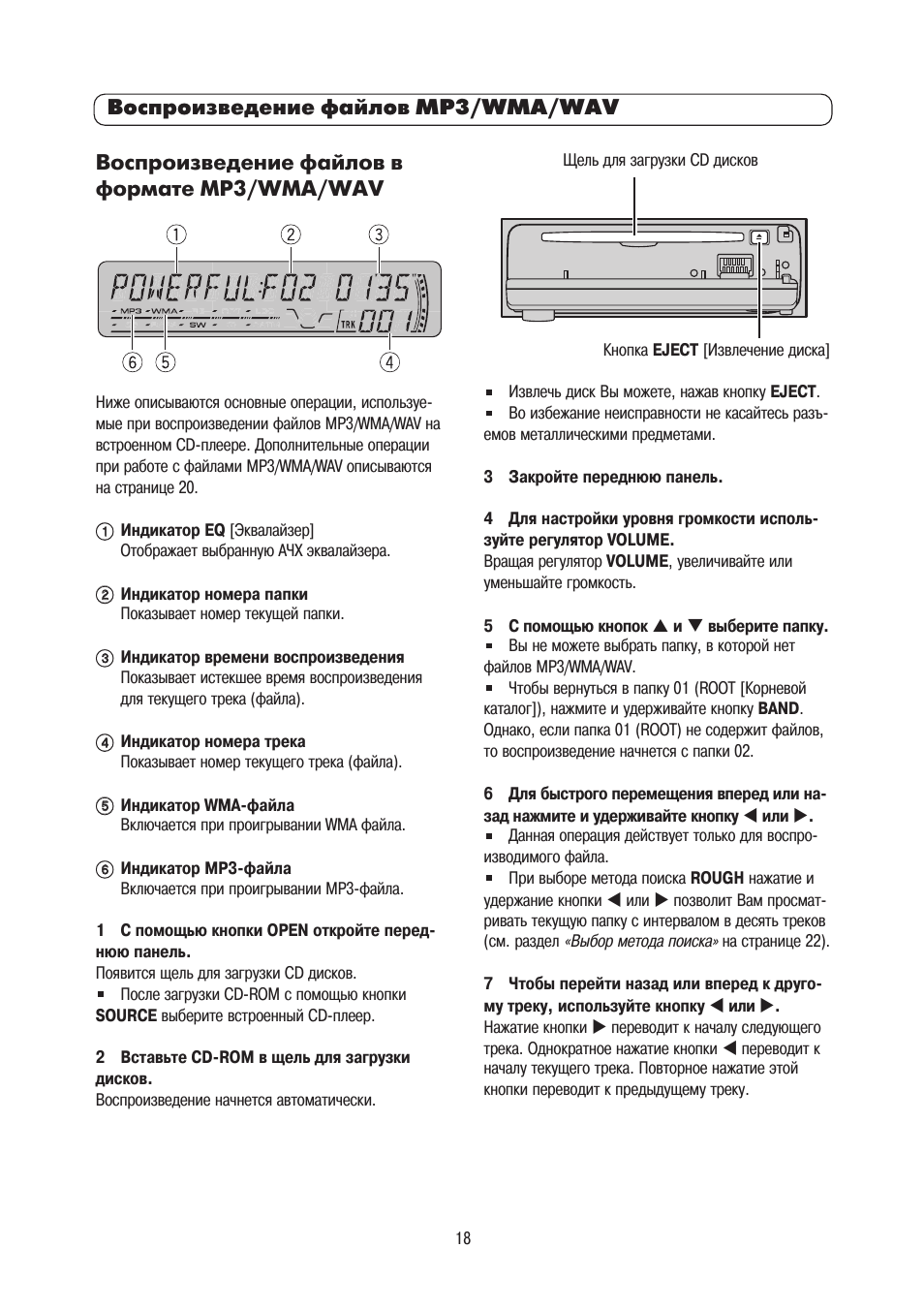

Воспроизведение файлов MP3/WMA/WAV Воспроизведение файлов в формате MP3/WMA/WAV 18Дополнительные функции встроенного CD плеера(файлы MP3/WMA/WAV) 20Повторяющееся воспроизведение треков 20Воспроизведение треков в случайном порядке 20Сканирование папок и треков

Пауза при воспроизведении файлов MP3/WMA/WAV 21Использование функций COMP и BMX 21Выбор метода поиска 22Просмотр текущей папки по 10 треков 22Отображение текстовой информации, содержащейсяв файлах MP3/WMA/WAV 22

Отображение текстовой информации, содержащейся в файлах MP3/WMA 22Отображение текстовой информации при воспроизведении WAV файлов 23

Просмотр текстовой информации на дисплее 23

Многодисковый CD плеерВоспроизведение CD дисков 2450 дисковый CD плеер 24Дополнительные операции с многодисковым CDплеером 25Повторяющееся воспроизведение треков 25Воспроизведение треков в случайном порядке 25

Особенности и возможности китайской магнитолы 7010B

Аппарат оснащается интерфейсом на нескольких языках, в том числе и на русском, что не так чтобы редкость, но встречается не всегда. В настройках можно и нужно полазить, и изучить все особенности. Там можно и яркость изменить, и цвет подсветки и многое другое. Единственный недостаток программного обеспечения – при переключении композиций с выключенным экраном, он автоматически загорается. Но это тоже сложно назвать большой проблемой.

Экран у модели сенсорный. При этом, он хорошо очищается и практически не загрязняется, если трогать его хотя бы более-менее чистыми пальцами. В остальном – никаких претензий к сенсорной системе нет, все работает стабильно. Устройство поддерживает полный перечень самых популярных форматом звукозаписи, так что скорее придется постараться чтобы найти что-то, что оно не поддерживает, чем наоборот.

Магнитола 7010B проигрывает музыку с самых разных носителей, как проводным, так и беспроводным образом.

Магнитола также имеет функцию совершения звонков. Собственно, именно для этого и требуется микрофон, хотя качество его оставляет желать лучшего. В любом случае, это достаточно удобная функция и даже несмотря на качество микрофона, совершать такие звонки все же можно, хоть и в редких случаях. Также аппарат может показывать фотографии или даже видео, но качество экрана также не слишком высокое, потому эта функция скорее бонусная, чем реально улучшающая свойства изделия.

Отдельно следует выделить функцию навигатора. В базовом варианта она фактически недоступна, но можно подключить специальный модуль и пользоваться этими услугами по полной программе. В общем и целом, такая магнитола является несколько урезанной версией смартфона, основная функция которой – обеспечение звука в машине. С ней она справляется хорошо. В остальном – все что может смартфон, может и это изделие, но делать оно это будет не самым лучшим образом.

Перед началом эксплуатации об изделии, Об инструкции, Отличительные свойства изделия

Перед началом эксплуатации

• Избегайте попадания жидкости на изделие, т.к.

это может привести к поражению электрическимтоком, а также к повреждению, задымлению иперегреванию изделия.

• Держите эту инструкцию под рукой в качестве

справочника по использованию различных функций, а также по мерам предосторожности. • Не повышайте чрезмерно уровень громкости,

• Не повышайте чрезмерно уровень громкости,

чтобы слышать звуки вне автомобиля.

• Защищайте это устройство от попадания влаги.

• В случае прерывания питания или разрядки эле

мента питания, все предварительные настройкистираются из памяти устройства. После этого ихнеобходимо ввести заново.

• Если изделие перестало нормально работать, об

ратитесь к Вашему дилеру или в ближайшийуполномоченный сервисный центр.

Это устройство характеризуется наличием ряда достаточно сложных функций, которые позволяют производить отличный прием радиостанций и воспроизведение CD дисков. Все функции были разработаны таким образом, чтобы их можно было максимально легко использовать, хотя многие из них неявляются интуитивно понятными. Эта инструкцияпоможет Вам полностью использовать весь потенциал, заложенный в этом устройстве, и получитьмаксимальное удовольствие при прослушивании аудиопрограмм. Перед началом использования этогоустройства рекомендуется внимательно прочитатьвсю инструкцию и ознакомиться со всеми функциями и принципами их использования

Особенно важным является то, чтобы Вы прочитали и полностьюсоблюдали инструкции, содержащиеся под заголовками ВНИМАНИЕ и ПРЕДУПРЕЖДЕНИЕ

Отличительные свойства изделия

Поддерживаемые дискиНа данной системе возможно воспроизведение музыки, записанной на дисках CD/CD R/CD RW.

Воспроизведение файлов MP3Вы можете воспроизводить MP3 файлы, записанныена дисках CD ROM/CD R/CD RW (стандарт записиISO9660 Level 1/Level 2).• Продажа этого изделия предоставляет лицензи

онное право только на его частное, некоммерческое использование и не предоставляет право ине обеспечивает лицензию на его использованиев каком либо коммерческом (т.е. приносящемдоход) радиовещании (наземном, спутниковом,кабельном и/или другом), в передаче/распространении с помощью Интернета и/или других сетей или в каких либо системах передачи информации в электронном виде, таких как платное илиабонентное вещание. Для подобного рода использования продукта требуется специальная лицензия. Подробности Вы можете найти на сайтеhttp://mp3licensing.com.

Воспроизведение файлов WMAВы можете воспроизводить WMA файлы, записанные на дисках CD ROM/CD R/CD RW (стандарт записи ISO9660 Level 1/Level 2).

Воспроизведение файлов WAVВы можете воспроизводить WAV файлы, записанныена дисках CD ROM/CD R/CD RW (стандарт записиISO9660 Level 1/Level 2).

Логотип Windows Media

, изображенный на короб

ке, указывает на то, что эта система может воспроизводить файлы в формате WMA.

Источник

Фильтр низких частот (сабвуфер)

После того, как мы разобрались с колонками, выполним настройку магнитолы под сабвуфер. Для этого нам понадобится фильтр низких частот. С его помощью мы состыкуем частоты колонок и сабвуфера.

Ситуация выглядит следующим образом. Когда мы убрали с акустики бас (установили HPF на 80+), у нас получился громкий и качественный звук. Следующим этапом мы должны “пристыковать” к нашим колонкам сабвуфер. Для этого заходим в меню, выбираем пункт аудио, в нём находим раздел управление сабвуфером.

Здесь имеются три значения:

1. 1. Первая цифра – это частота среза сабвуфера. Здесь всё так же, как и с эквалайзером. Конкретных значений установки просто не существует, а диапазон, в котором можно “поиграться”, составляет от 63 до 100 Гц.

1. Следующая цифра – это громкость нашего сабвуфера. Думаем, тут всё просто, можно сделать сабвуфер громче или тише относительно акустики, шкала от -6 до +6.
2. Следующая цифра – это крутизна затухания частот. Она также, как и в HPF может быть или 12 или 24. Здесь также небольшой совет: если устанавливаете высокий срез, то сделайте крутизну спада на 24, если более низкий, то можно установить на 12 или 24.

Качество звучания зависит не только от настройки вашей аудиосистемы, но и оттого какие динамики у вас установлены. Если вы хотите заменить их, советуем ознакомиться со статьей «что необходимо знать при выборе автомобильной акустики»

Выключение режима Demo

Сразу после покупки и подключения магнитолы следует разобраться, как отключить демо-режим, предназначенный для показа устройства в магазине. Использовать магнитолу в этом режиме можно, но неудобно, так как при выключении его не гаснет подсветка, а по дисплею бегают надписи с различной информацией.

Отключение демо-режима осуществляется очень просто:

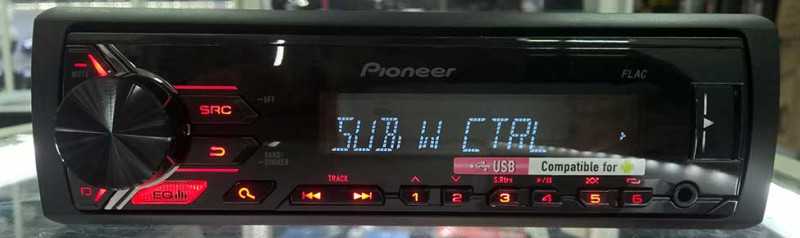

• Заходим в скрытое меню, выключив магнитолу и зажав кнопку SRC.
• В меню поворотом колеса доходим до пункта DEMO.
• Переключаем демо-режим из положения ON в OFF.
• Выходим из меню кнопкой BAND.

Также в скрытом меню можно настроить дату и время, зайдя в раздел System. Здесь переключается отображение времени (12/24-часовой режим). Затем открываем пункт «Настройка часов», и поворотами колеса настраиваем время. В разделе System также имеется настройка языка (английский/русский).

Если у вас сбрасываются настройки при выключении зажигания, в статье «как подключить магнитолу» есть ответ на этот вопрос ?

Таким образом, после покупки современной модели Pioneer, настройкой магнитолы вполне можно заняться самостоятельно. Правильно отрегулировав параметры аудио, можно добиться весьма качественного звучания даже простой аудиосистемы и получить хорошую звуковую картину при минимальных затратах.

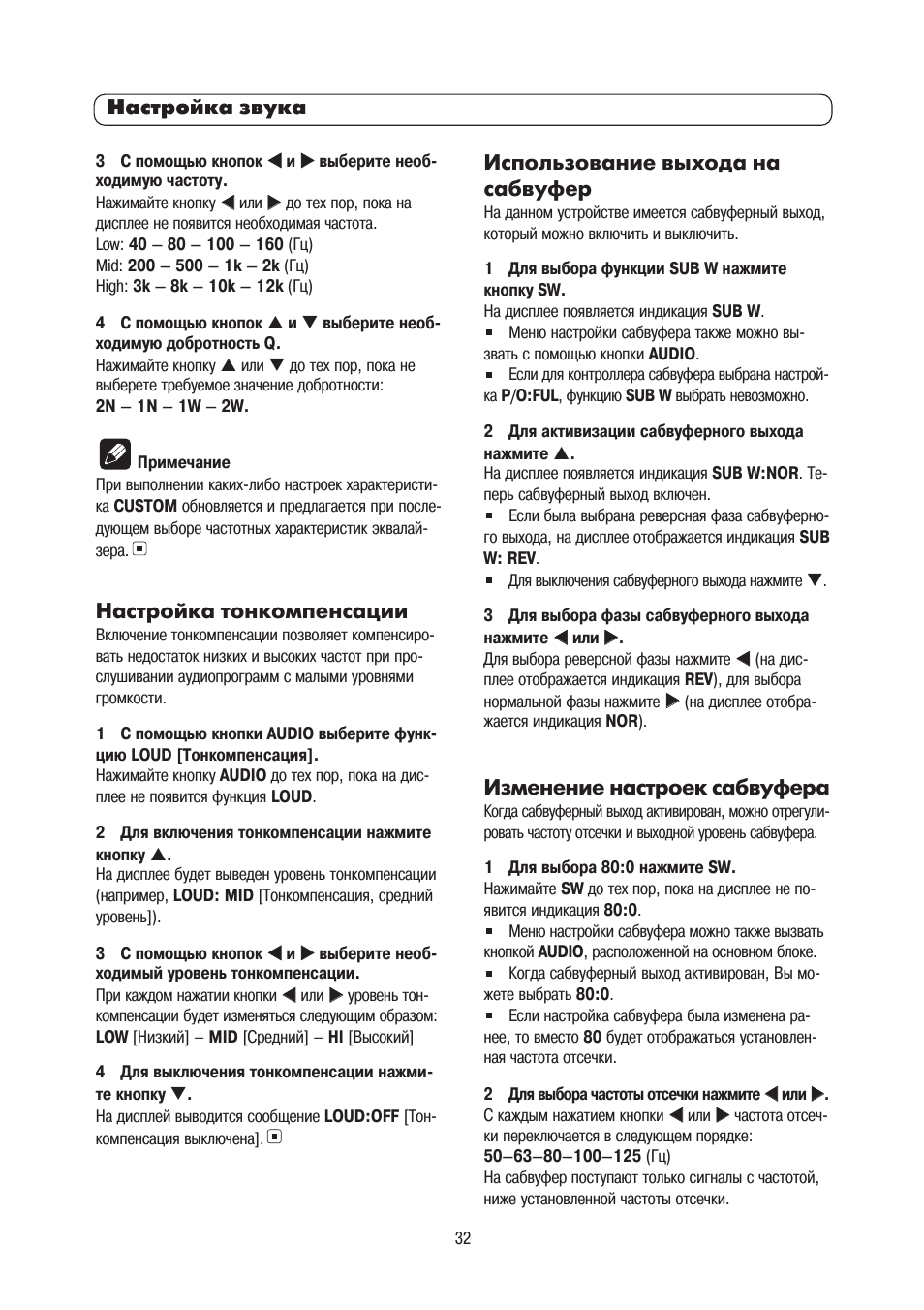

Настройка звука

Чтобы магнитола сочно играла и хорошо воспроизводила низкие частоты, необходимо отрегулировать кривую эквалайзера и настроить отсечку низких или высоких частот. Оборудование поддерживает настройку звукового баланса между динамиками, имеется отдельная функция динамического усиления низких частот (BASS BOOST).

На качество звука влияет битрейт звуковых записей, хранящихся на лазерных дисках или сменных накопителях. При низком качестве записи выправить звуковую картину настройками невозможно.

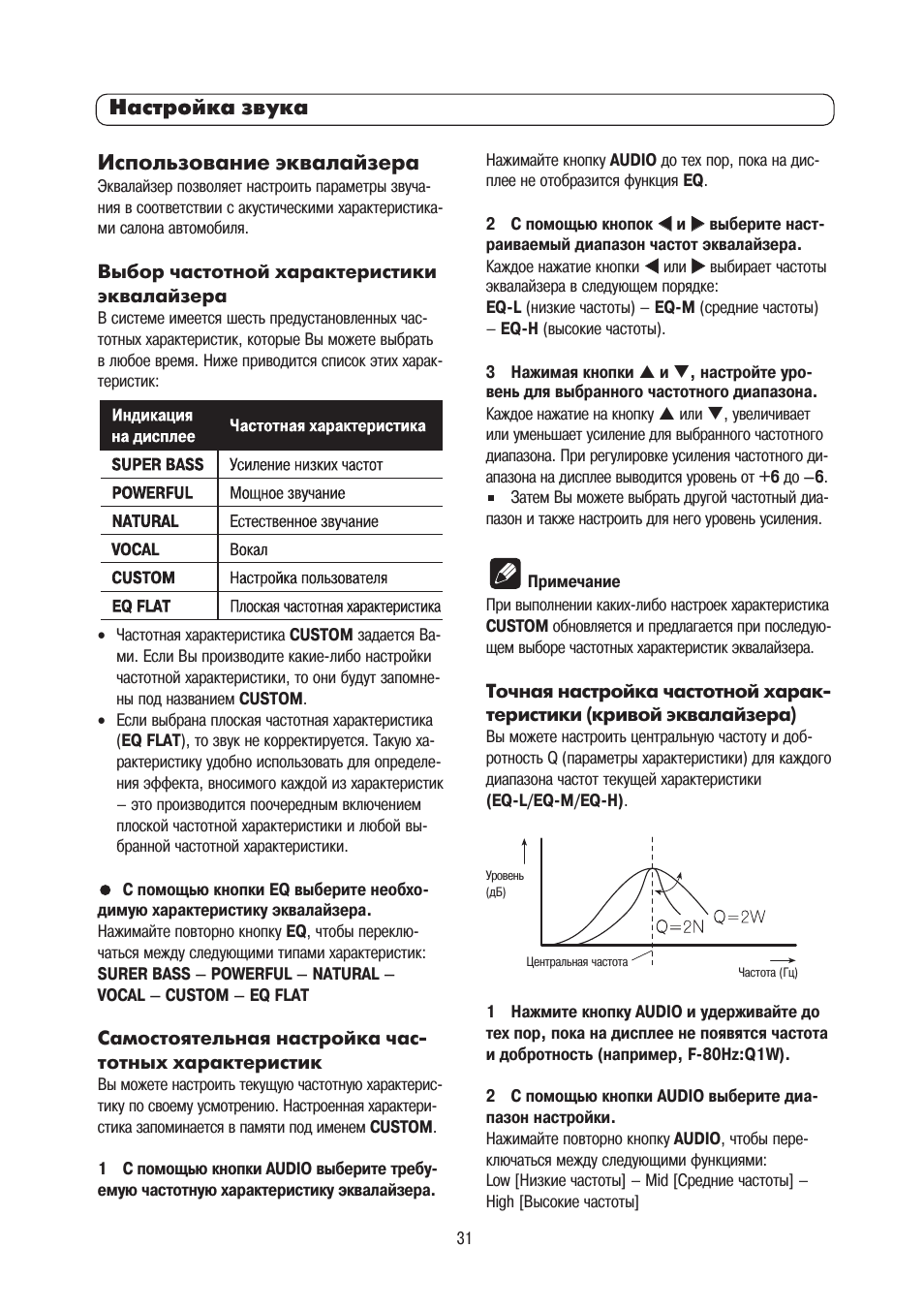

Эквалайзер

Кривые эквалайзера со стандартными параметрами хранятся в памяти, для выбора требуемого значения используется меню (подраздел EQ Settings). Магнитолы поддерживают создание собственной картины звучания с записью параметров в отдельную ячейку памяти.

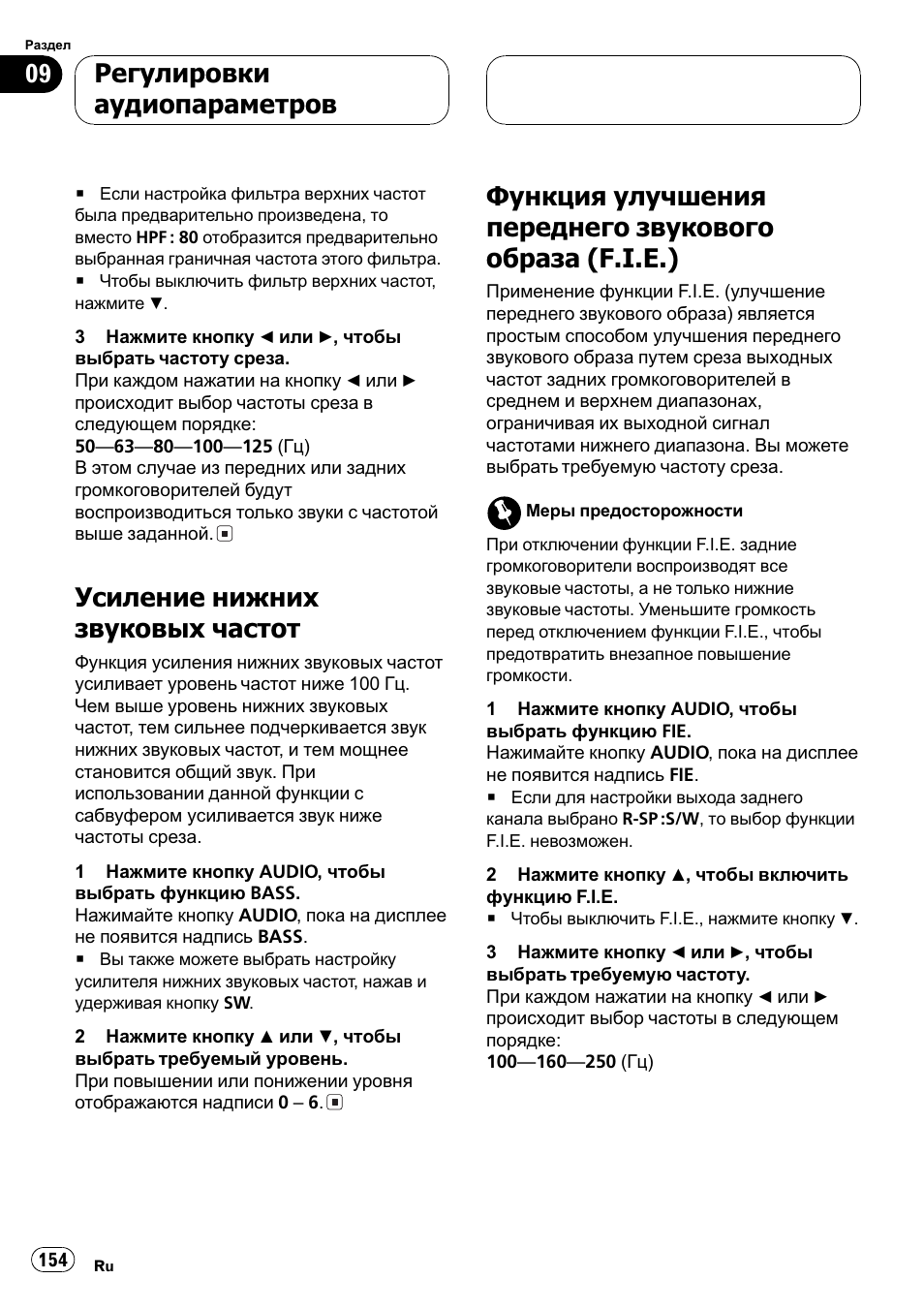

Фильтр высоких и низких частот сабвуфер

Настройка среза выполняется через меню, в котором требуется найти параметр Crossover. Функция поддерживается только частью оборудования, алгоритм настройки зависит от модификации акустического устройства. Часть моделей допускает установить индивидуальные характеристики для каждого динамика. Высота среза выбирается из списка предлагаемых значений.

Файлы к головным устройствам (по моделям):

• 4016
• 3000U
• 88RS
• AVH-1400DVD
• AVH-160DVD
• AVH-170
• AVH-170G
• AVH-180
• AVH-180G
• AVH-2300DVD
• AVH-2400BT
• AVH-3300BT
• AVH-3500DVD
• AVH-3700DVD
• AVH-3800DVD
• AVH-4400BT
• AVH-5400DVD
• AVH-P900DVA
• AVH-P3100DVD
• AVH-P3200BT
• AVH-P3300BT
• AVH-P3400DVD
• AVH-P4000DVD
• AVH-P4100DVD
• AVH-P4200DVD
• AVH-P4300DVD
• AVH-P5000DVD
• AVH-P5700DVD
• AVH-P5900DVD
• AVH-P6000DVD
• AVH-P6300BT
• AVH-P6500DVD
• AVH-P6800DVD
• AVH-P8400BT
• AVH-X1500DVD
• AVH-X1600DVD
• AVH-X1800DVD
• AVH-X2500BT
• AVH-X2600BT
• AVH-X4500DVD
• AVH-X4600DVD
• AVH-X5700BT
• AVH-X5800BT
• AVH-X7500BT
• AVH-X7800BT
• AVH-X8500BT
• AVH-X8600BT

• AVH-X8800BT
• AVIC-F900BT
• AVIC-HD3 (II)
• AVIC-HRZ099
• AVIC-HRZ900
• AVIC-RZ05 (jp)
• AVIC-RZ200 (jp)
• AVIC-RZ300 (jp)
• AVIC-RZ500 (jp)
• AVIC-RZ700 (jp)
• AVIC-RZ800 (jp)
• AVIC-RL05 (jp)
• AVIC-RL09 (jp)
• AVIC-RL900 (jp)
• AVIC-RW03 (jp)
• AVIC-RW09 (jp)
• AVIC-RW300 (jp)
• AVIC-RW800 (jp)
• AVIC-RW900 (jp)
• AVIC-RZ03 (jp)
• AVIC-RZ05 (jp)
• AVIC-RZ06 (jp)
• AVIC-RZ07 (jp)
• AVIC-RZ09 (jp)
• AVIC-RZ900 (jp)
• AVIC-ZH009 (jp)
• AVIC-ZH77 (jp)
• DA-971
• DEH-30MP
• DEH-50UB
• DEH-88RS2
• DEH-1320MP
• DEH-1400UB
• DEH-1410UB
• DEH-1420UB
• DEH-1500UB
• DEH-1500UBA
• DEH-1500UBB
• DEH-1500UBG
• DEH-1600UB
• DEH-1600UBA
• DEH-1600UBB
• DEH-1600UBG
• DEH-1700UB
• DEH-1700UBA
• DEH-1700UBG
• DEH-2200UB

• DEH-2210UB
• DEH-2220UB
• DEH-2300UB
• DEH-2310UB
• DEH-2320UB
• DEH-2400UB
• DEH-2500UI
• DEH-2600UI
• DEH-2920MP
• DEH-3000MP
• DEH-3050UB
• DEH-3200UB
• DEH-3300UB
• DEH-3400UB
• DEH-4000UB
• DEH-4200SD
• DEH-4300UB
• DEH-4400BT
• DEH-4500BT
• DEH-4700BT
• DEH-5000UB
• DEH-5200SD
• DEH-5450SD
• DEH-6010MP
• DEH-6300SD
• DEH-6310SD
• DEH-6400BT
• DEH-80PRS
• DEH-8300SD
• DEH-8400BT
• DEH-9450UB
• DEH-P40MP
• DEH-P4800MP
• DEH-P55BT
• DEH-P5800MP
• DEH-P5850MPH
• DEH-P6000UB
• DEH-P6800MP
• DEH-P6950IB
• DEH-P7000UB
• DEH-P80MP
• DEH-P85BT
• DEH-P88RS
• DEH-P88RS-2
• DEH-X3500UI
• DEH-X3600UI
• DEH-X5500BT

• DEH-X5600BT
• DEH-X5700BT
• DEH-X6780BT
• DEH-X7500SD
• DEH-X7650SD
• DEH-X8500DAB
• DEH-X8500BT
• DEH-X8600BT
• DEH-X9600BT
• DVH-330UB
• DVH-340UB
• DVH-730AV
• DVH-750AV
• DVH-770AV
• DVH-780AV
• DVH-840AVBT
• FH-X360UB
• FH-X700BT
• FH-X720BT
• MVH-07UB
• MVH-07UBG
• MVH-150UB
• MVH-150UI
• MVH-160UI
• MVH-170UB
• MVH-170UBG
• MVH-170UI
• MVH-570AV
• MVH-580AV
• MVH-1400UB
• MVH-7300
• MVH-8300BT
• MVH-AV170
• MVH-AV180
• MVH-AV190
• MVH-AV270BT
• MVH-AV280BT
• MVH-AV290BT
• MVH-X360BT
• MVH-X460UI
• MVH-X560BT
• PI-703
• PI-803
• SPH-DA100
• SPH-DA120

При покупке Ваш автомобиль может быть уже оснащен данным устройством, но его функционал может не полностью удовлетворять Ваши потребности или характеристики мультимедийной системы могут быть не достаточными. Также, автомагнитофон в машине может не поддерживать какие-то важные для владельца функции, как например GPS-навигация. Позаботьтесь о своем комфорте, пусть эта техника поможет Вам поднять настроение и наслаждаться комфортной поездкой.

Хорошим решением станет купить авто-приемник Пионер, так как данный бренд отличается своим качеством, простотой в использовании и высоким функционалом. Пионер автомагнитола инструкция которого есть на нашем сайте, завоевал свое признание среди пользователей не только благодаря высокому качеству, но и красивому стильному дизайну. Ее внешний вид очень стильный и она красиво смотрится в салоне любого транспортного средства. Поездка для Вас станет не только приятной, но и радостной.

Перед началом эксплуатации своей автомобильной аудио-системы, обязательно ознакомьтесь с сервис-мануалом по ее эксплуатации. Мануал поможет Вам быстро освоить все функции устройства, его возможности и настройки. Благодаря правильному и бережному использованию данного устройства — техника прослужит максимально долго без существенных поломок.

Если по какой-то причине Ваше руководство пользователя было утеряно или же Вы приобрели устройство б/у без мануала – не расстраивайтесь, мы поможем Вам найти любое руководство к авто-магнитофону данного бренда. На нашем сайте огромный выбор мануалов к такой технике, и Вы обязательно найдете то, что искали.

Аудио

Передние динамики

Когда радио настроено и источники звука подключены, можно приступать к качеству звука.

1. После регулировки громкости нажмите ручку, чтобы войти в меню настроек.
2. Здесь найдите пункт «Аудио».
3. Нажмите ручку, чтобы войти в это меню.
4. Просмотрев его, вы найдете индикацию фейдера.
5. Нажмите ручку, чтобы войти в это подменю.
6. Как обычно, выберите меню Fader (оно должно мигать).
7. Поверните ручку, чтобы установить значение 15 единиц.
8. Одно нажатие ручки влево возвращает вас в меню Audio.
9. Теперь вам нужно найти фильтр высоких частот (HPF).
10. Войдите в меню.
11. На экране HPF, вероятно, также будет равен нулю.
12. Повернув ручку, установите значение 50.
13. Повернув его влево, выйдите из меню.

Задние динамики

Передние колонки работают безупречно, теперь пришло время перевести задние колонки в режим сабвуфера, слава богу, Pioneer умеет это делать.

1. Выключение стереосистемы.
2. Нажмите и удерживайте кнопку питания (как будто они собираются настроиться на «демо» режим).
3. Попав в меню, найдите слово SW Kontrol.
4. Пользователь входит в это меню, поворачивая ручку.
5. Установите параметр SW, повернув его.
6. Подтвердите, снова нажав на ручку.
7. Нажмите кнопку выключения — сохранение параметров, выход из меню.
8. Затем вернитесь в меню «Аудио» (нажмите на ручку громкости и выберите вращением).
9. Нажмите поворотную ручку, чтобы войти в меню.
10. Здесь найдите SW SETTING1. Нажмите ручку, чтобы войти.
11. В меню необходимо выбрать один из двух вариантов — Normal или Rev.
12. Сделав выбор, поверните ручку влево — обратно в положение «Аудио».
13. Повернитесь вправо, чтобы отобразить меню SW SETTING2.
14. Войдите, нажав на ручку. Заводская настройка показывает 80 HZ 0. Поверните ручку, чтобы уменьшить первое значение.
15. Выбрав нужную настройку, поверните ручку по часовой стрелке, чтобы изменить второй параметр. Это уровень мощности. Здесь диапазон составляет от минус шести до плюс шести. Невозможно назвать оптимальные параметры — все зависит от качества используемых колонок.
16. Нажмите кнопку Band, чтобы выйти из меню.

Прежде чем переходить к следующим настройкам, проверьте на разных уровнях громкости, как работают выбранные настройки. Если что-то им не подходит, повторите описанные выше действия и попробуйте другие значения.

Тонкомпенсация

Этот параметр скрыт в том же меню «Аудио».

1. Войдите в меню и найдите параметр Громкость.
2. Его выбор осуществляется нажатием на ручку.
3. Он предлагает три значения — High, Middle, Low (высокое, среднее, низкое соответственно).
4. Этот параметр отвечает за регулировку частоты при низких уровнях громкости.Здесь также невозможно дать оптимальные настройки — они определяются опытом.
5. Наклоните ручку влево для выхода в Аудио или из настроек, нажав Band.

Настройки эквалайзера

Для продвинутых аудиофилов здесь приведены еще несколько настроек эквалайзера. Они скрыты в том же меню Audio.

1. Оказавшись в меню, поверните ручку для выбора параметра EQ SETTING.
2. Войдите в это меню (в зависимости от модели, здесь может быть еще одно меню для входа).Три параметра, предлагаемые в этом меню, отвечают за регулировку низких, средних и высоких частот по отдельности.
3. Установите их в соответствии с вашими предпочтениями. В некоторых моделях здесь можно выбрать несколько предустановок. В зависимости от динамиков и собственных предпочтений вы настраиваете эти параметры.

Настройки здесь ничем не отличаются от других — выбирайте нажатием, изменяйте поворотом, повышайте уровень, качая ручку влево.

Основная настройка звука магнитолы Pioneer

Чтобы попасть в меню настроек, жмем на круглую рукоять джойстика магнитолы по центру. Вращая ручку вправо или влево, переходим по пунктам меню и ищем «Аудио», для перехода в него нажимаем на круглую ручку по центру еще раз. Оказавшись в пункте «Аудио», находим подпункт FADER\BALANSE. Для новой магнитолы показатели этого подпункта должны быть установлены на уровне 0. Если вы видите другие цифры, то в устройстве уже кто-то пытался отрегулировать настройки, и вам нужно заново привести их в прежнее значение. Настраиваем FADER\BALANSE с помощью джойстика, устанавливая значение в положении фадера +15.

Настраиваем фильтр передней акустики. Для этого снова вращаем центральную круглую кнопку джойстика в поиске пункта меню HIGH PASS FILTER. При нажатии на центральную кнопку на дисплее магнитолы должно высветиться HPF OFF, что означает переход всего диапазона на переднюю акустику. Чтобы избавиться от искажений, жмем на джойстик до появления надписи HPF 50 (или другой – в зависимости от модели магнитолы). Установив фильтр на частоте 50 Гц, выходим из этого пункта меню с помощью кнопки Band и проверяем уровень искажений с помощью усиления или уменьшения громкости. Если результат вас не устроил, снова вернитесь в предыдущий пункт меню и установите параметр HPF на другое значение (от 80 до 125).

Как пользоваться головным устройством

Сервис-мануал размещен на сайте в свободном доступе. Зайдите на сайт и убедитесь, что любой мануал можно загрузить на компьютер или планшет не тратя при этом много времени и сил. Найти любое руководство по эксплуатации можно на нашем огромном портале руководств и мануалов. Воспользуйтесь поиском на сайте чтобы найти необходимый мануал или руководство, которое поможет в освоении функций данной техники и ее дополнительных возможностей. Введите название своей модели, и перейдите на страничку с вашей моделью, где бесплатно скачаете PDF-файл.

Необходимое Вам руководство будет представлено в формате PDF, кликните на значок файла PDF. Этот файл содержит полную информацию о Вашем устройстве, о его функционале, о том как необходимо правильно ухаживать за ним и др. После чего сохраните на своем компьютере файл как «автомагнитола PIONEER инструкция по применению» или сохраните свой документ на рабочем столе для удобного просмотра.

Таким образом, скачать любое руководство бренда Пионер на нашем сайте очень легко и просто. Вам не нужно регистрироваться на сайте или отсылать смс сообщения, достаточно сделать несколько шагов, и готовая инструкция по эксплуатации магнитолы PIONEER будет на Вашем компьютере.

Чтобы автомагнитофон в машине прослужил Вам долго, без поломок и сбоев, не игнорируйте руководства к своей технике. Только правильная эксплуатация поможет избежать проблем, и будет еще долго радовать Вас своей безупречной работой.

Сервис-мануал поможет не только освоить правила эксплуатации устройства, но и узнать все его функции, о которых Вы могли даже не догадываться. А также, Вы узнаете о том, какие необходимо соблюдать правила чтобы устройство прослужило как можно дольше. Автомагнитола ПИОНЕР инструкция по применению которой быстро скачивается на сайте, будет радовать Вас не один десяток лет, при условии грамотного пользования.

Автоприемник ПИОНЕЕР мануал которого размещен в формате PDF, достаточно популярный среди автомобилистов. Красивый дизайн, богатый функционал и высокое качество делают устройство данного бренда все более привлекательным для клиентов автомагазинов. Надеемся, что нам удалось помочь Вам с поиском необходимого мануала к этой автомобильной технике.

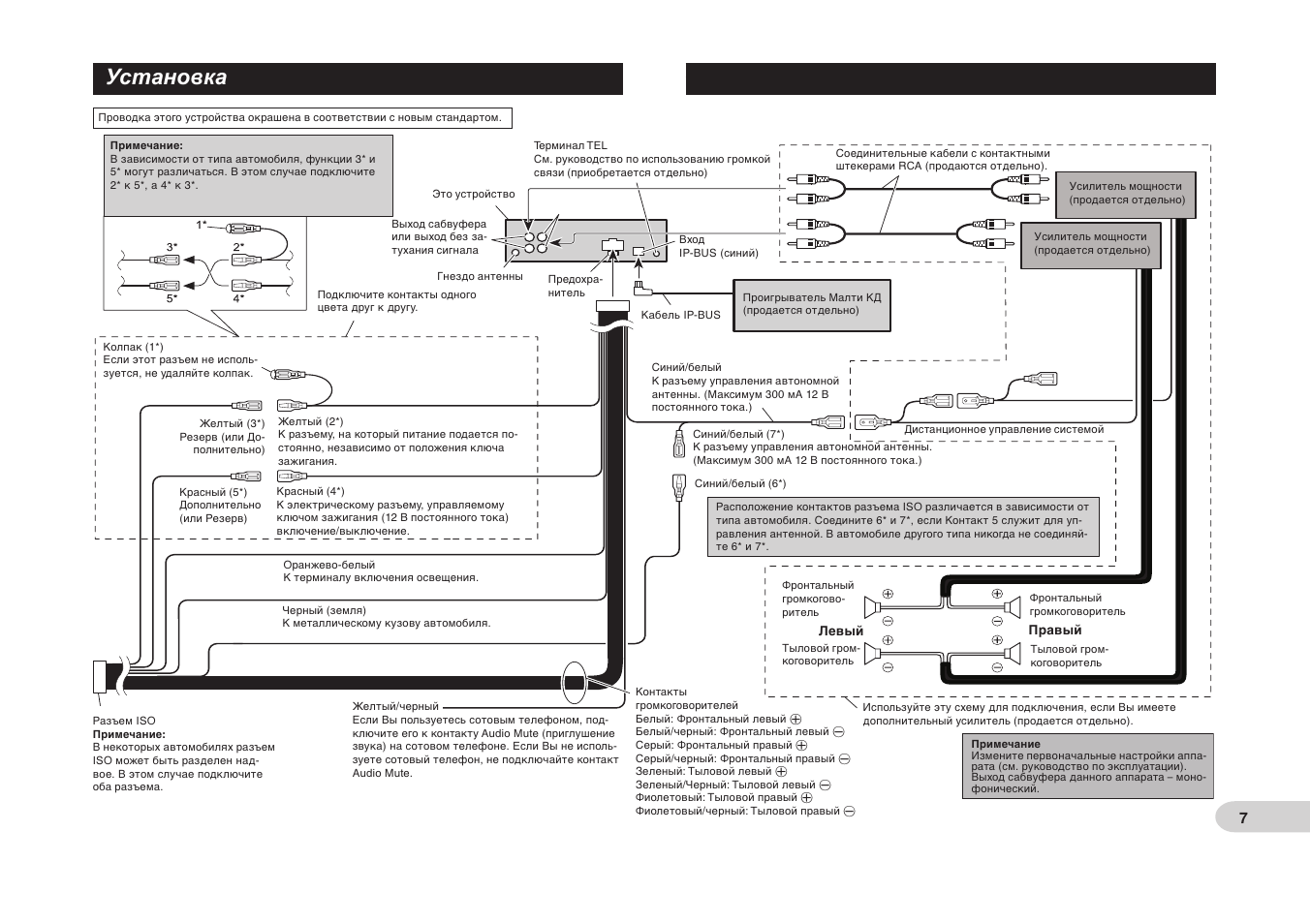

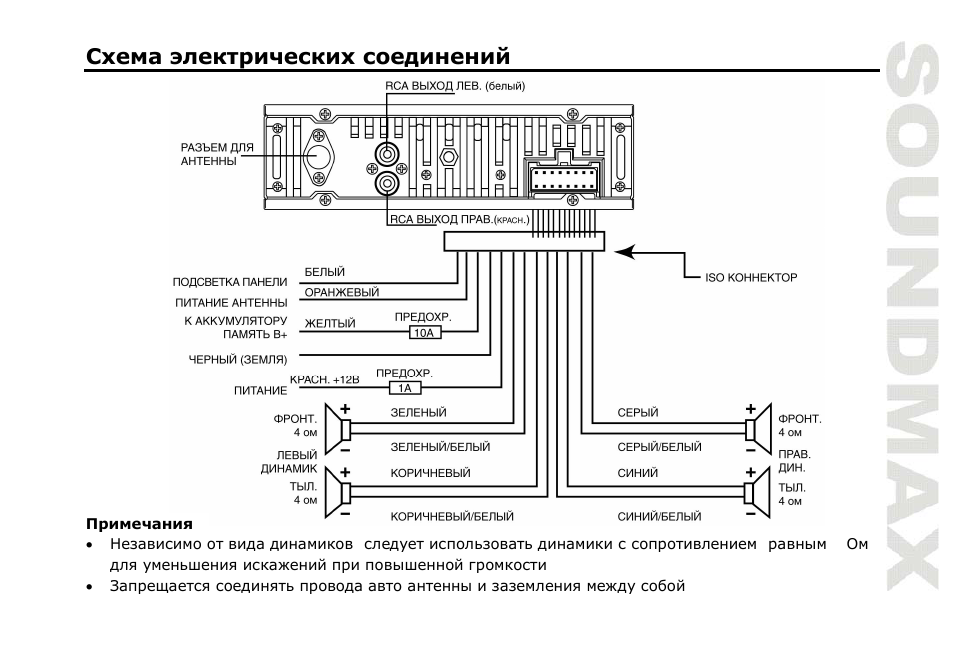

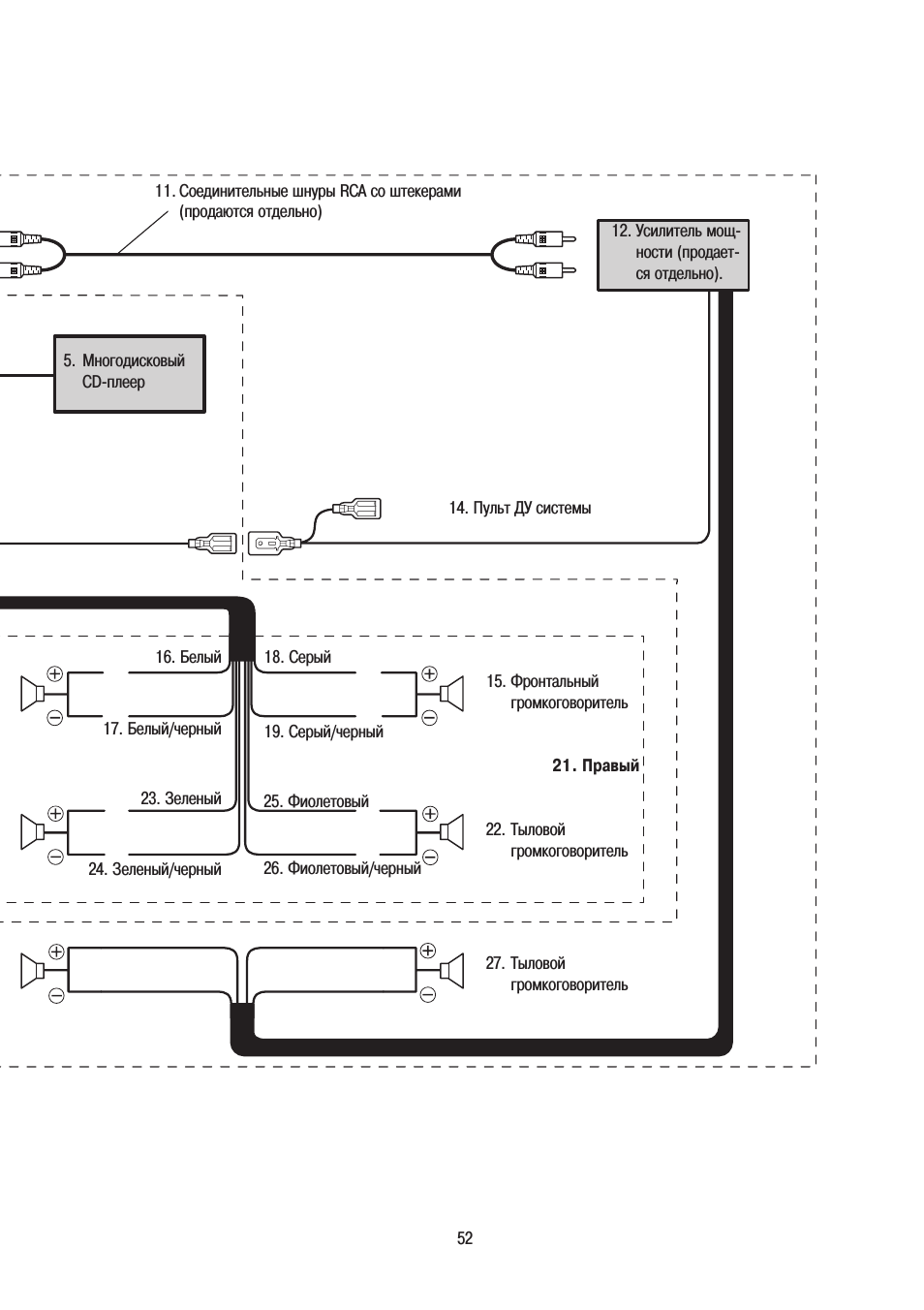

Предназначение и соединение проводков

1. Широкий желтый необходим для аккумуляторной батареи. Обязательно подводить его надо через предохранитель.
2. К зажиганию присоединяется широкий красный проводок. Это нужно для функционирования звуковой системы, когда зажигание включено. Нельзя соединять желтый и красный друг с другом. Это повлияет на быстрый разряд аккумулятора.
3. Широкий черный проводок является минусовым. Его крепят к автомобильному корпусу.

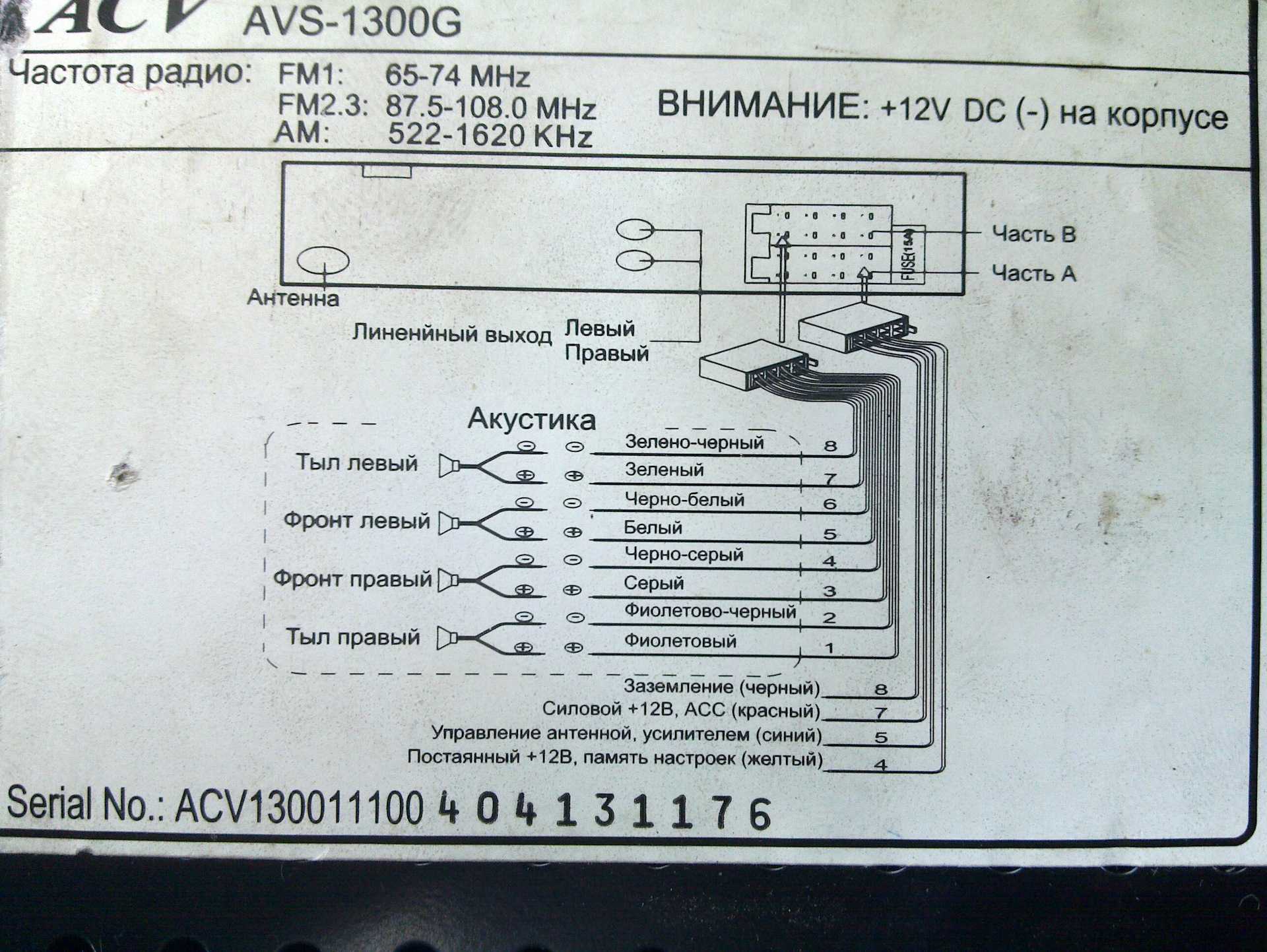

4. Бело-синие проводки контролируют работу сабвуфера, усилителя и антенны.
5. Серые подключают к переднему правому динамику (к клемме с плюсом). Такой же проводок, имеющий черную полосу соединяют с этой же колонкой, но с клеммой минусовой.
6. Белый цвет идет на левую переднюю колонку, к плюсовой клемме. Белый проводок с черной полоской нужен для минуса на эту же колонку.
7. Зеленый подводят к плюсу на заднем динамике слева. А зеленый с черной полоской к минусу клеммы.
8. Фиолетовый проводок предназначен для заднего правого динамика (его плюсу). А с полосой к минусу.

Существуют фото, где отдельно зафиксированы схемы по передней и задней колонкам. Для новичков это более понятные фото.

Схема подключения магнитолы

Неисправности и их устранение

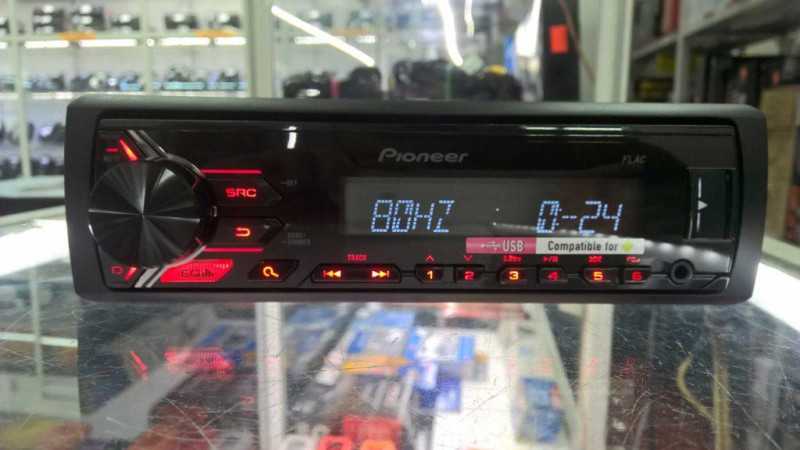

Установка автомобильной магнитолы Pioneer

В автомобильном радиоприемнике могут возникнуть следующие неисправности:

• Дисплей возвращается в исходный режим, даже если владелец автомобиля не сделал ничего, чтобы предотвратить это. Причиной этого может быть то, что в течение полуминуты не было выполнено ни одной операции. Поэтому весь процесс придется повторять с самого начала.
• Диапазон воспроизводимых файлов изменяется самим устройством. Диапазон воспроизводимых файлов может измениться при выборе другой папки или пути. Для устранения ошибки необходимо заново выбрать диапазон, чтобы его можно было воспроизвести.
• Папка на подключенном устройстве не воспроизводится. Вы должны попробовать сыграть еще раз.

• При изменении функции дисплея отображается NO XXXX. Это означает, что текстовая информация отсутствует. Вы должны попытаться переключить дисплей. Если это не удается, необходимо переключиться на другую дорожку.
• Дисплей горит даже при выключенном устройстве. Это может быть связано с тем, что активен демонстрационный режим. Его следует просто отключить.
• Во время работы могут возникать некоторые ошибки. Также могут возникать помехи.
