Автосигнализация centurion x-line: инструкция пользователя в pdf

Сигнализацию с автозапуском какой фирмы лучше выбрать

На рынке автомобильных товаров представлено много различных охранных систем: от простых, дешёвых до многофункциональных, дорогих моделей. Производители электроники выпускают десятки модификаций каждый день, поэтому сразу решить, какую сигнализацию с автозапуском купить для своего автомобиля может быть непросто. Помочь в выборе может список производителей, чьи системы пользуются наибольшим спросом:

• Tomahawk — компания, более 15 лет выпускающая автомобильные охранные системы. За это время продукция Tomahawk заняла свою нишу на авторынке. Бренд известен высоким качеством, длительным сроком службы сигнализаций.
• РГ-Авто — российская компания, основанная в 2001 году, имеющая заводы в России, Китае, Южной Корее, Тайване. РГ-Авто предлагают автомобильную электронику высокого качества. Большим спросом пользуются двусторонние противоугонные системы.
• Stopol — корпорация, производящая автомобильные сигнализации Centurion с 1998 года. В России представлена полная линейка продукции. Чаще всего Centurion выбирают владельцы машин Ford, Volkswagen, Renault, Honda, Hyundai, KIA, Nissan, Toyota, Lada.
• Alligator — один из старейших производителей сигнализаций для автомобилей в России. Компания начала свою работу в 1997 году. Спустя два года Alligator представил на рынке охранные системы, адаптированные к российским условиям.
• StarLine — торговая марка, принадлежащая группе компаний УльтраСтар, 30 лет выпускающая противоугонные системы. Последние разработки StarLine — “умные” сигнализации, синхронизируемые со смартфонами.
• Scher-Khan — производитель современных противоугонных, охранных систем для автомобилей личного, коммерческого использования. Компания ведёт исследования, разработки, обновляет выпускаемую продукцию, благодаря чему Scher-Khan пользуются спросом среди россиян.
• Zont — бренд, выпускающий охранное, телеметрическое оборудование. Дилерская сеть Zont имеет официальные представительства в 50 городах Российской Федерации. Компания предоставляет гарантию на всю свою продукцию.
• ООО НПО “Телеметрия” — российский производитель противоугонных охранных систем, представленных под торговой маркой Pandora. Автосигнализации, иммобилайзеры Pandora предлагают современную продукцию. Последние разработки — “умные” устройства, дающие дополнительную защиту автомобилю.
• ТЭК Электроникс – российская фирма, выпускающая сигнальные системы Призрак с 2005 года. Предприятие самостоятельно ведёт разработку, производство противоугонных систем для личных автомобилей, общественного транспорта.

датчиков дверей. Подключите этот провод к точке, соединяюще…

• Изображение
• Текст

10

14. Зеленый провод

– вход (-) датчиков дверей. Подключите этот провод к точке, соединяющей заводские концевые выключатели дверей «отрицательного типа», при открывании дверей замыкающиеся на корпус. В режиме охраны открывание какой-либо двери вызовет тревогу.

Примечание:

если в автомобиле провода от концевых выключателей дверей подходят к блоку управления салонным освещением по отдельности, используйте разделительные диоды.

15. Белый/фиолетовый

провод – вход (+) запрета запуска двигателя. По умолчанию: запуск запрещен, если потенциал на этом входе равен +12В. Данный провод должен быть подключен к датчику педали тормоза, он используется для прерывания работы двигателя, запущенного системой, при попытке управления им, если в замке зажигания нет ключа. Если же ключ в замке зажигания присутствует, при нажатии на педаль тормоза происходит передача управления водителю.17. Черный/белый провод – вход (-) разрешения запуска двигателя. По умолчанию: запуск запрещен, если потенциал на этом входе отличен от «массы». Данный провод должен быть подключен к датчику ручного тормоза или датчику положения коробки передач. Алгоритм работы (логика) Бело/фиолетового и Черно/белого проводов программируется (см. «НАСТРОЙКА ФУНКЦИЙ СИСТЕМЫ. ЧАСТЬ 4», Функция №9). Пояснение:

Стандартная

логика входов педали тормоза и ручного тормоза используется на большинстве автомобилей и заключается в следующем: при наличии «массы» на Черном/белом проводе («Ручной тормоз включен» / «АКПП в положении P/N») и отсутствии +12В на Белом/фиолетовом проводе («Педаль тормоза не нажата») запуск разрешен. Если же потенциал Черно/белого провода отличен от «массы» («Ручной тормоз выключен» / «АКПП не в положении P/N») или на Белом/фиолетовом проводе появляется +12В («Нажата педаль тормоза»), то запуск запрещается/прекращается, «программная нейтраль» сбрасывается.

Инверсная

логика: если потенциал Черно/белого провода отличен от «массы» или на Белом/фиолетовом проводе присутствует +12В, то запуск разрешен. Если же на Черном/белом проводе присутствует сигнал «масса» и одновременно отсутствует +12В на Белом/фиолетовом проводе, то запуск запрещается/прекращается, «программная нейтраль» сбрасывается. «Инверсную» логику следует использовать на автомобилях, где на проводе, идущем от ручного тормоза (или АКПП), при его включении (при переключении АКПП в положение P/N) появляется +12В. Подключите Белый/фиолетовый провод к датчику ручного тормоза (к датчику положения переключателя передач), при этом Черный/белый провод необходимо подключить к «массе»!16. Черный/красный провод – программируемый выход (Дополнительный Канал №5, макс. 200мА, активный уровень – «масса»), работающий в одном из режимов:

•

ручной таймер (включается одновременным нажатием и удержанием кнопок и

, отключается при отпускании, а также по истечении 15 сек. в случае

брелка с дисплеем)

•

защелка (включается/отключается одновременным нажатием кнопок и

•

защелка со сбросом (включается/отключается одновременным нажатием кнопок и

, а также отключается при включении зажигания)

•

фиксированный таймер (включается/отключается одновременным нажатием кнопок и

, активен в течение запрограммированного времени (1…120 сек))

•

функция «Обогрев» (1-секундный, либо 10-минутный импульс, появляющийся через 20 секунд после успешного пуска двигателя).

•

«Обход датчиков»: выход активизируется за 1 сек. до начала запуска двигателя системой, активен все время запуска двигателя и пропадает через 1 сек. после окончания запуска.

•

«Доп. выход на стартер»: выход используется как дополнительная слаботочная цепь стартера. Этот вариант рекомендуется использовать для непосредственного подключения к кнопке запуска двигателя на автомобилях с кнопкой Start, если кнопка коммутирует минус.

18. Черный/фиолетовый

провод – программируемый выход (Дополнительный Канал №6, макс. 200мА, активный уровень – «масса»), работающий в одном из режимов:

Виды и модели

Производитель предлагает широкий модельный ряд, состоящий из нескольких линеек. У каждой сигнализации Centurion имеются отличительные черты:

• изделия I-10 и I-20;
• модель IS-10;
• односторонние сигнализации 03, 05, 07;
• линейка изделий IX-10, IX-30;
• коллекция сигнализаций IG (20, 40, 50);
• охранная система классического вида Х7, Х6;
• охранная система многофункциональная S (9, 10), F50;
• модели с односторонней связью 03, 05, 20.

Охранные системы с функцией запуска двигателя

Среди охранных систем Центурион с автозапуском можно назвать несколько моделей: F50, S9, S12, IS-10. Такие приборы характеризуются наличием широкого набора опций. В списке возможностей присутствует и функция запуска двигателя.

Согласно инструкции по эксплуатации, любая из представленных моделей может устанавливаться на автомобили с дизельным и бензиновым двигателями. Производители предусмотрели возможность использования системы с ручной и автоматической трансмиссией.

Односторонние сигнализации

Односторонняя автосигнализация Centurion представляет собой недорогую систему охраны автомобиля, которая обладает основным набором опций:

• центральный замок;
• наличие датчика удара;
• сирена;
• функция блокировки двигателя;
• открытие и закрытие дверей с помощью брелока.

Таких устройств в каталоге компании представлено несколько: модели 6, 7, 15 (с радиосигналом), 03, 05, 20 (с выкидным ключом), I-10 (с блокировкой двигателя).

Двухсторонние системы охраны

В этот список следует внести такие приборы, как IX-10, IX-30. Эти модели оснащены всеми функциями для удобства использования:

• наличие динамического кода, благодаря чему повышается защита от угона;
• контроль канала связи;
• турботаймер;
• закрывание стекол на автомате в режиме охраны;
• датчик удара 2 уровней;
• удаленное открывание и закрывание багажника;
• реле управления автомобильными замками.

GSM/GPS системы с функцией трекинга

Такие устройства обладают богатым функционалом, однако их отличительной чертой является возможность определить местоположение автомашины по базовым станциям.

В каталоге Центурион есть несколько таких систем: IG-20, IG-40 и IG-50.

Автовладельцам также предложена сигнализация с опцией трекинга — это IT-10.

Автосигнализация с различными вариантами автозапуска двигателя

Centurion S-9 — это автомобильный охранный комплекс, который наделен большим количеством функций и режимов. Здесь стоит отметить то, что данная система позволяет реализовывать несколько вариантов автозапуска двигателя транспортного средства. Также указанная сигнализация имеет хорошую защиту от электронного взлома, увеличенную дальность действия, повышенную помехозащищенность и многое другое.

Centurion S-9 наделена диалоговым кодом, который повышает ее устойчивость к электронному взлому. Передача данного кода от брелока к системе заключается в том, что последняя не сразу выполняет команду. Сигнализация отправляет брелоку кодированный запрос на подтверждение. Брелок в свою очередь формирует отзыв, шлет его системе, которая при наличии верного ответа выполняет команду. Данное действие длится доли секунды.

Centurion S-9 комплектуется двумя брелоками. Один из них имеет LCD-дисплей. На нем отображаются данные о состоянии охраны транспортного средства. Указанная информация обновляется каждый раз при выполнении какой-либо команды, срабатывании датчиков, при программировании режимов и так далее. Отчет о состоянии системы демонстрируется посредством специальных иконок. Более того, при выполнении тех или иных действий на данном брелоке может загораться подсветка или включаться вибрация и звуковые сигналы.

Автозапуск двигателя автомобиля

Centurion S-9 позволяет реализовывать несколько вариантов автозапуска двигателя машины: дистанционный (с брелока), а также автоматический по температуре или будильнику. При этом они функционируют независимо друг от друга. Индикация того или иного режима автозапуска осуществляется светодиодом, который расположен на отдельной проводке и монтируется в стойку или приборную панель автомобиля. Представленные режимы могут работать на автомобилях, оборудованных автоматической или механической коробкой передач, и на транспортных средствах с кнопкой запуска Start-Stop.

Контроль состояния дверей, капота, багажника и стояночного тормоза с помощью концевых выключателей, контроль цепи зажигания

Охрана кузова с помощью двухуровневого датчика удара

Возможность подключения дополнительного двухуровневого датчика

Диалоговый код радиообмена для брелка с 2-х сторонней связью

Память состояния сигнализации при отключении питания и возврат в это состояние при восстановлении питания

Защита от ложных срабатываний датчиков

Блокировка двигателя и её сохранение при демонтаже сигнализации

Включение и выключение режима охраны со звуковыми сигналами и без сигналов

Режим охраны со звуковыми и световыми сигналами тревоги

Режим охраны с работающим двигателем

Включение и выключение режима охраны без использования брелка

Автоматический возврат в режим охраны при случайном выключении Автоматическое включение режима охраны

Противоугонный режим anti-carjack

Индикация неисправной зоны при включении режима охраны

Индикация причин срабатывания сигнализации по 11 зонам охраны

Программируемый персональный код экстренного отключения (1, 2 или 3 разряда)

Программируемое 2-шаговое выключение блокировок двигателя

Светодиодная индикация исправности концевых выключателей

Подача сигналов тревоги на брелок с дисплеем

Звуковые и вибросигналы брелка

Блокировка кнопок брелка от случайного нажатия

Индикация текущего времени, будильник, таймер обратного отсчета

Индикация состояния аккумулятора основного брелка

Дистанционное отключение и включение датчика удара и дополнительного датчика по уровням в режиме охраны

Функция «Безопасная езда» (управление центральным замком с помощью брелка и автоматически от тормоза или замка зажигания)

Задержка охраны дверей на время погасания салонного освещения

4 канала управления дополнительным оборудованием (3 из них дистанционные)

Отображение температуры двигателя и температуры в салоне автомобиля

Возможность реализации функции «Комфорт»

Функция «Поиск автомобиля»

Функция вызова из салона автомобиля

Управление запуском двигателя: с брелка, по температуре, в назначенное время, периодически каждые 2, 3, 4 или 24 часа

Индикация оставшегося времени работы двигателя на дисплее брелка и дистанционное продление работы двигателя

Возможность запуска двигателя на автомобилях любого типа: стандартный, с кнопкой «СТАРТ/СТОП», бензин/дизель, автоматическая/ручная трансмиссия

Контроль работы двигателя по сигналам тахометра, генератора или напряжению бортовой сети и защита от перекрутки стартера при запуске двигателя

Напряжение питания, В: 9…18

Ток, потребляемый в режиме охраны, мА: Общий вес: 0.85 кг Продано: 4 шт Производство: Китай

Методы управления сигналкой «Центурион»

Centurion – бренд, принадлежащий компании Stopol. Создан в 1998 году с целью объединить лучшие знания и технологии в сфере охранных систем.

В течение 19 лет фирма заслуживает доверительное отношение и популярность в нашей стране.

ВНИМАНИЕ!
Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год!. Причина – разумная цена в сочетании с многофункциональностью и достойным качеством

Системы сигнализаций полностью адаптированы к условиям использования в России

Причина – разумная цена в сочетании с многофункциональностью и достойным качеством. Системы сигнализаций полностью адаптированы к условиям использования в России.

Инструкция по эксплуатации centurion x line. Вызов водителя из салона автомобиля. Включение служебного режима

Охранная система центурион может использоваться на любых типах автомобилей и отличается тем, что кроме стандартных функций, она способна передавать тревожные голосовые сигналы либо SMS сообщения по любым, заранее запрограммированным номерам.

Такая необычная особенность требует выполнения определенных предварительных действий, перед тем как начать процесс самостоятельной установки системы центурион на ваш автомобиль.

Прежде всего, необходимо SIM-карту, относящуюся данному конкретному набору сигнализации, вставить в любой доступный мобильный телефон. Далее, в указанной SIM-карте следует отключить возможность запроса PIN-кода при включении телефона. Для новой SIM- карты производится исходящий контрольный звонок, позволяющий выполнить активацию карты. После выполнения указанных действий, готовую к работе SIM-карту можно смело вставлять в соответствующее гнездо приемно-процессорного модуля.

Установка сигнализации centurion не отличается особой сложностью, однако при выборе конкретных мест расположения отдельных элементов охранной системы желательно воспользоваться приведенными ниже рекомендациями:

1. Приемно-процессорный модуль лучше всего устанавливать под основной приборной панелью автомобиля, закрепив его, при этом, штатными хомутами и винтами;
2. GSM-антенну, как правило, крепят на лобовое стекло со стороны салона, либо на свободное место под «торпедо». Жгут от антенны, по кротчайшему расстоянию, подключают к коаксиальному разъему приемно-процессорного устройства;
3. Для выносного микрофона место подыскивают также в салоне, исходя из условия, что он должен быть как можно дальше от GSM-антенны и его не должны затенять составляющие интерьера салона;
4. Датчик движения устанавливается в горизонтальном положении, в самой центральной части салона, причем жгут, подходящий к нему, должен быть сориентирован вперед;
5. Индикаторный диод устанавливайте по своему усмотрению – главное чтобы он был в поле зрения водителя и одновременно был хорошо заметен снаружи автомобиля;
6. Датчик температуры размещают как можно ближе к блоку двигателя, либо непосредственно на него;
7. Сирену закрепляют под капотом таким образом, чтобы к ней нельзя было бы добраться даже со стороны днища и, кроме того, возле нее не должно быть сильных источников тепла.

Обращается внимание на то, что все основные магистрали охранной системы снабжены собственными самовосстанавливающимися предохранителями, а значит, нет необходимости устанавливать дополнительную токовую защиту. Прилагаемая по тексту схема подключения дает исчерпывающие сведения обо всех проводах, задействованных при работе автосигнализации, причем основные магистрали имеют следующую стандартную цветную маркировку:

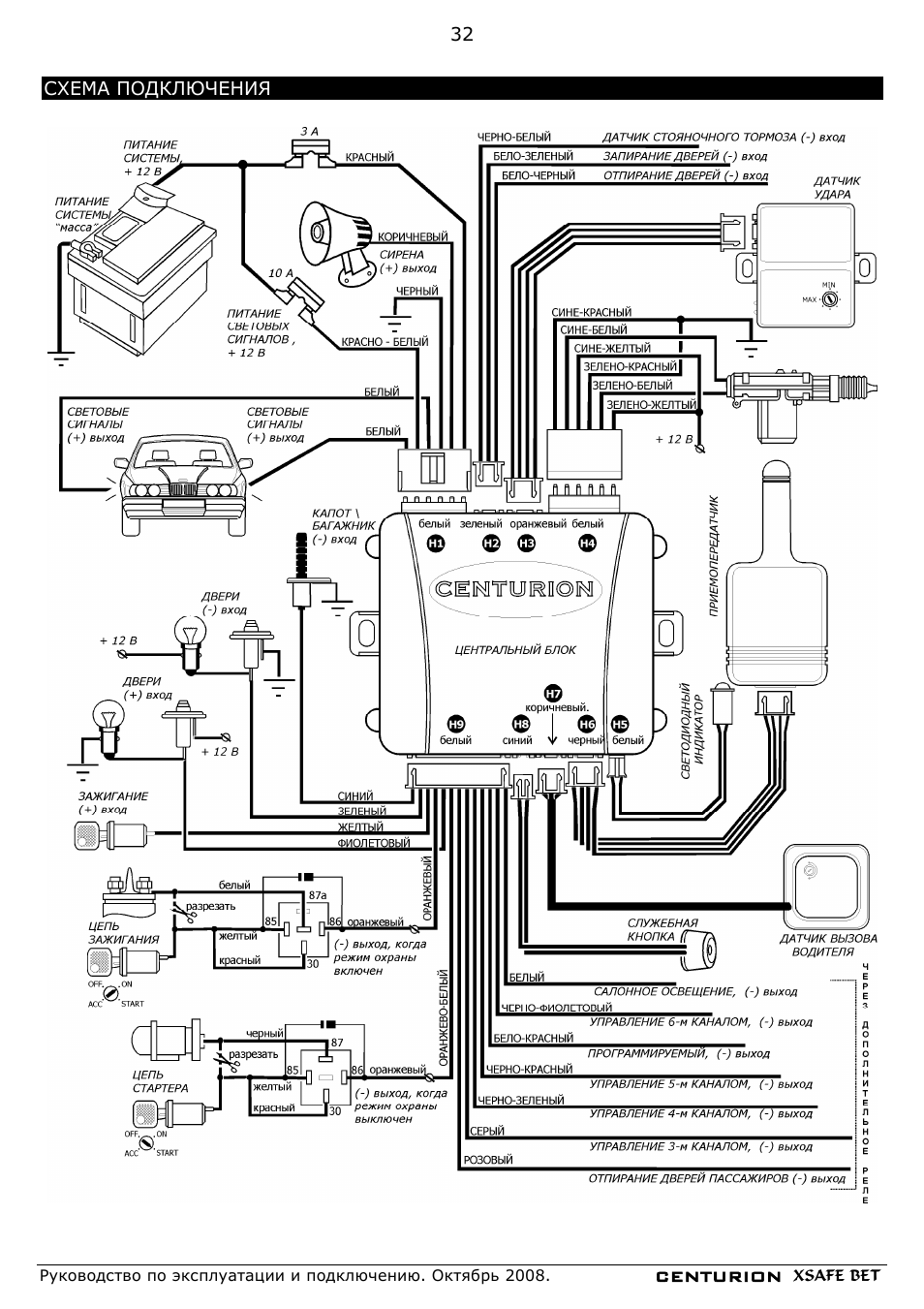

Прилагаемая по тексту схема подключения дает исчерпывающие сведения обо всех проводах, задействованных при работе автосигнализации, причем основные магистрали имеют следующую стандартную цветную маркировку:

• Черный провод корпус» — подключается при помощи специальной прижимной клеммы к тщательно зачищенной металлической поверхности кузова. Лучше всего если этот провод будет иметь минимальную длину;
• Красный провод «питания системы» — подключается к основной силовой шине автомобиля на клемму +12В;
• Розовый провод «зажигание» — данный провод подключают к основной шине +12В через замок зажигания, другими словами на нем появляется потенциал соответствующий +12В только после постановки ключа в положение «Зажигание»;
• Фиолетовый провод «вход капота» — подключается к контактному датчику закрытого (открытого) положения капота.
• Красно-зеленый провод «дверь водителя» — подключается к отдельному контактному датчику двери со стороны водителя;
• Зеленый провод «закрытие центрального замка» – подключается к соответствующему силовому выходу блока управления центральным замком. Появление на нем активного напряжения свидетельствует о постановке на охрану;
• Голубой провод «открытие центрального замка» — подключается к соответствующему силовому выходу блока управления центральным замком. Появление на нем активного напряжения свидетельствует о снятии автомобиля с охраны.

Характеристика сигнализации от Centurion

Предназначение данной противоугонной системы, как и любой другой сигналки, заключается в обеспечении защиты автомобиля от угона. Почти все модели сигналок обладают небольшими габаритами, в результате чего упрощается их установка, а также функциональными пультами управления, характеризующимися стильным дизайном. Как показывает практика, большинство современных систем используют систему кодировки сигнала, благодаря чему вероятность перехвата импульса и его дальнейшего использования очень мала. Все потому, что эта система позволяет каждый раз менять код доступа при постановке и снятии автомобиля с охраны.

Комплектация и параметры

Сигнализация Centurion включает в комплектацию следующие составляющие элементы:

1. Основной управляющий блок. Это — «мозги» противоугонной системы, которые по сути и выполняют основные функции.
2. Два брелока дистанционного управления. Как правило, один пульт оснащен дисплеем и функцией обратной связи, а второй — резервный, на котором есть только кнопки.
3. Усовершенствованный двухуровневый микроволновой датчик удара. Благодаря этому элементу владелец транспортного средства будет всегда оповещен о возможном воздействии на кузов машины. Если кто-то ударит по колесам или попытается разбить стекло, датчик расценит это как попытку взлома и активирует сирену.
4. Диодный индикатор. Благодаря лампочке не только владелец машины, но и злоумышленники могут знать, что автомобиль находится под охраной.
5. Выключатель системы.
6. Реле блокировки, по сути, выполняющее функции иммобилайзера. Если злоумышленник все же проникнет в автомобиль и попытается его завести, реле заблокирует работу двигателя, таким образом препятствуя естественному передвижению авто.
7. Два концевика.
8. Комплект проводки, а также монтажных элементов для установки.
9. Сервисная книжка по эксплуатации, где указана основная информация по установке сигналки, ее настройке и дальнейшему использованию.

Комплект модели Twist

Также предлагаем ознакомиться с основными техническими особенностями сигнализации:

1. Большинство современных моделей позволяют осуществлять защиту машины при работающем моторе. Особенно эта функция полезна в зимнее время года, когда водителю нужно на время отойти, а глушить мотор не хочется.
2. Наличие динамического кода защиты. Эта функция позволяет защитить сигнал от перехвата кодграббером и другими устройствами.
3. При необходимости автовладелец сможет использовать сигналку как центральный замок. То есть можно подключить систему без сирены, а также контроллера удара.
4. Несколько независимых зон охраны, их число может отличаться в зависимости от модели системы.Это значит, что если в одной из зон будет обнаружена неисправность, к примеру, выйдет из строя концевик, то защита других зон будет осуществляться в полной мере.
5. На большинстве моделей пульты управления выполнены в металлических корпусах, в результате чего исключается возможность повреждения устройства в случае его падения.
6. Также в большинстве современных моделей есть опция поиска автомобиля на стоянке. На пульте имеется специальная кнопка, нажав на которую, сирена сигналки издаст несколько звуков, чтобы автовладелец мог понять, где находится машина (автор видео — Андрей Тышкевич).

Модельный ряд

Вкратце рассмотрим самые популярные модели сигналок Centurion:

• X-Line — один из самых востребованных вариантов;
• модели серии I-10 и I-20;
• Tango V1. V2 и V3;
• модель IS-10;
• Twist V1, V2 и V3;
• Nad V1, V2, V3;
• XANADU V1, V2, V3;
• NEXT;
• Xanta;
• Xabre;
• IG 20, 40, 50;
• Bike Keeper — специально для мотоциклетного транспорта;
• IM-10;
• XP V1, XP V2;
• XQ.

Плюсы и минусы девайсов

Логично, что каждое устройство имеет как свои плюсы, так и минусы.

Преимущества Centurion следующие:

1. Возможность выбора модели в соответствии с финансовыми возможностями. Если бюджет позволяет, то можно купить наиболее функциональную противоугонную систему, если финансы ограничены, то всегда можно остановиться на более доступном варианте.
2. Понятная и подробная инструкция, которая идет в комплекте. Благодаря этому автовладелец сможет сам без проблем установить сигналку в гаражных условиях.
3. Прочные брелоки, которые выдерживают удары и падения.
4. Многоуровневые датчики удара, позволяющие своевременно определить попытку взлома и предупредить об этом водителя.
5. Наличие иммобилайзера в комплекте у большинства моделей. Таким образом, вы получаете дополнительный уровень защиты.

Из недостатков можно выделить небольшой радиус действия. Несмотря на то, то радиус действия зависит от модели сигналки, в большинстве противоугонных систем он достаточно слабый. Особенно, если в радиусе управления есть помехи, в частности, деревья или строения (автор видео — Алексей Тышкевич).

Дистанционное управление

Основной 4-кнопочный пульт управления выполнен в виде миниатюрного телефона с выступающей антенной. Корпус устройства изготовлен из пластика, который способен выдерживать нагрузки от случайных падений или давления, если его положить в задний карман штанов.

На передней панели расположен монохромный дисплей. Дополнительно предусмотрена блокировка клавиш от случайных нажатий. На самом дисплее отображается следующая информация:

• Часы.
• Таймер.
• Будильник.
• Состояние системы.
• Уровень заряда.
• Температура.

Дополнительно оповещения передаются на пульт со световым, звуковым и вибрационным сопровождением.

В качестве источника питания применяется батарейка типа «ААА». Дополнительная связь между брелоком и главным блоком поддерживается на дистанции до 1,5 км.

Технические характеристики

Технические параметры оборудования:

• напряжение в цепях питания — 12 В;
• потребляемый ток при активной охране — до 35 мА;
• продолжительность цикла тревоги — 30 секунд;
• количество ячеек памяти для пультов — 4 шт.;
• коммутируемый ток — до 20 А.

Комплектация

Состав набора охранного комплекса:

• центральный микропроцессорный блок;
• приемник и передатчик сигналов;
• комплект пультов;
• диод состояния;
• силовые и соединительные кабели;
• переключатель программирования;
• реле блокировки двигателя;
• шок-сенсор (на части изделий применялся датчик определения ударов по стеклу);
• измеритель температуры (опция);
• концевые переключатели и техническая документация.

Функциональный ряд устройства

Сигнализационная система для машины, которую выпускает представленная компания, имеет следующий функциональный ряд:

• автозапуск в машинах с инжекторными дизельными и бензиновыми двигателями;
• выполнение автозапуска, при использовании брелка или включении таймера внутри автомобиля;
• осуществление блокировки с помощью реле;
• осуществление подсветки автомобильного салона;
• возможность использования не только одного, а и дополнительных четырех каналов управления;
• сигнализация выполняет как звуковое оповещение, так и вибрацию;
• можно запрограммировать режим проверки радиосвязи;
• на экране брелка можно отобразить информацию о состоянии замков, включении или отключении режима охраны, состоянии датчиков;
• возможность экономии заряда батареи брелка и перехода к экономному режиму;
• включение временного режима блокировки клавиш брелка.

Инструкция по применению

Обозначение значков на брелоке Centurion Как производится — подробная инструкция представлена ниже:

Как пишет производитель в инструкции по эксплуатации, сначала происходит монтаж основного блока. Лучше всего будет установить блок в салоне, как говорится в инструкции, чтобы на него не воздействовали влага и высокие температуры. Что касается антенны, то она устанавливается в верхней части лобового стекла, это позволит улучшить сигнал.
После этого необходимо установить аварийную кнопку — с ее помощью вы сможете отключить сирену, если случайно потеряете пульт от сигналки

На этом этапе важно подумать и установить кнопку так, чтобы потенциальный взломщик не смог ее найти при попытке вскрыть авто.
Следующий этап по инструкции — установка сирены. Этот компонент устанавливается в моторном отсеке

Чтобы сирены быстро не вышла из строя, ее нельзя ставить в непосредственной близости с двигателем, поскольку высокие температуры ее убьют.
Далее, устанавливается датчик удара. По инструкции его необходимо установить в салоне транспорта, на сам кузов. После монтажа и подключения сигналки по инструкции его необходимо будет настроить. Настройка осуществляется путем легкого постукивания по кузову и правильного подбора уровня чувствительности.
Последним шагом будет установка предохранителей на цепи, чтобы в случае возможных замыканий система не пострадала.

Руководство по эксплуатации и установке

Нюансы по установке могут отличаться в зависимости от модели, но в целом процесс монтажа выглядит следующим образом:

1. В первую очередь, необходимо произвести установку управляющего устройства — блока. Данный компонент следует поставить в салоне автомобиля, в таком месте, чтобы преступник его не нашел. Также при установке нужно учесть, что воздействие влаги или повышенных температур может вывести блок из строя.
2. Затем производится установка антенного адаптера. Его нужно установить в верхней части ветрового стекла, это позволит добиться наиболее качественного приема сигнала.
3. После этого производится монтаж сирены. Данный элемент системы следует поставить в подкапотном отсеке, но учтите, что он также не терпит воздействия высоких температур и влаги. Так что ставьте сирену подальше от блока цилиндров.
4. Когда эти элементы будут установлены, осуществляется монтаж сервисной кнопки, которая позволит в случае потери пульта произвести отключение сирены. Учтите, что кнопку также надо установить в недоступном для злоумышленника месте, но так, чтобы при необходимости вы могли до нее быстро добраться.
5. Затем ставится датчик удара. Его нужно вмонтировать прямо на кузов автомобиля, желательно в салоне, в районе потолка. Таким образом его зона действия будет максимально эффективной.
6. Далее, производится монтаж предохранительных элементов, они необходимы для того, чтобы не допустить выхода из строя сигналки в случае появления проблем в работе сети.
7. Затем все элементы подключаются к управляющему блоку при помощи монтажного комплекта и проводки, который идет в комплекте.
8. Когда все будет установлено, остается настроить датчик удара. Нужно оптимально подобрать чувствительность контроллера, чтобы он не срабатывал без повода.

Функции

Функции бюджетной сигнализации X-Line:

• охрана автомобиля с подачей предупредительных сигналов сиреной или лампами;
• поддержка режима «тихой» защиты;
• передача информации о тревоге на коммуникатор;
• предварительное отпирание замка дверцы водителя;
• управление замком багажника;
• автозапуск;
• встроенный индикатор заряда батареи в коммуникаторе;
• опрос охраняемых зон при постановке под защиту с отображением нерабочих элементов на дисплее;
• подсветка экрана;
• блокировка клавиш пультов.

Преимущества и недостатки

Плюсы автосигнализации, указанные владельцами:

• легкая схема подключения и настройки;
• предусмотрен автозапуск;
• имеется обратная связь.

К минусам сигналки Центурион X-Line относят:

• слабую защиту пультов от проникновения влаги;
• ошибки в сопроводительной документации;
• устаревшую конструкцию (нет поддержки цифровых шин);
• использование для кодировки сигнала частотной модуляции.

Инструкция по эксплуатации

После выполнения монтажа пользователь заносит необходимые рабочие параметры в память блока, сигнализация поддерживает 19 программируемых параметров, которые сгруппированы в 5 таблиц. Для старта регулировки троекратно включается зажигание, а затем следует нажать на переключатель программирования 2, 4, 6, 8 или 10 раз (в зависимости от номера таблицы). Для занесения в память желаемого значения применяется брелок. Выход из режима программирования выполняется включением зажигания или автоматически (после 15-секундной паузы).

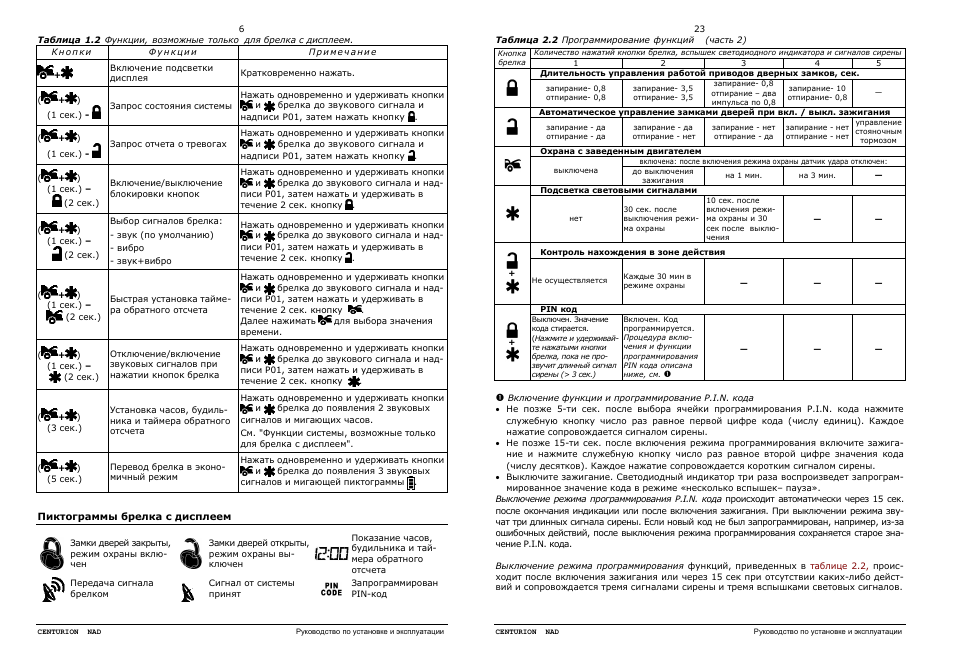

Прилагаемое к изделию полное руководство содержит описание кнопок пультов управления. Для включения режима охраны используется одиночное или последовательное воздействие (двойное или тройное) на кнопку с символикой замкнутого замка. Последовательные нажатия отключают сенсор удара или сирену. Комплексное нажатие на переключатели с закрытым замком и с силуэтом машины активирует скрытый режим охраны.

Для отключения защиты используется кнопка с символом замка с откинутой скобой (одиночное или двойное нажатие).

Предусмотрен поиск машины на стоянке, который запускается нажатием на кнопку активации охраны. Длительное удержание кнопки позволяет включить режим паники, при котором подаются световые сигналы. Если водитель помещает коммуникатор в карман, то инструкция по эксплуатации рекомендует заблокировать кнопки (коротким воздействием на клавишу с пометкой Set, а затем выполняется 2-секундное нажатие на переключатель активации охраны).

Оборудование поддерживает автоматическую активацию охраны по сигналу от 30-секундного таймера (после запирания дверей). Режим настраивается только при программировании центрального блока. В конструкции головного блока предусмотрена функция, запоминающая последнее срабатывание режима охраны. На экране коммуникатора отображается зона, вызвавшая тревогу, а также подаются 4 сигнала сиреной и 3 вспышки внешней светотехникой.

Головной модуль поддерживает программируемую функцию подсветки зоны вокруг автомобиля. Допускается установка 2-этапного отпирания дверей, при первом нажатии на кнопку выключения защиты отпирается только водительская дверь. Повторное воздействие на клавишу снимает блокировку остальных дверей. Если после снятия охраны не зафиксировано размыкание концевых переключателей, то через 60 секунд автомобиль берется под охрану.

Дистанционный пуск включается двойным нажатием на переключатель, обозначенный значком репродуктора. После трансляции сигналов выполняется блокировка дверей, мотор запускается через 5 секунд. Силовая установка функционирует до прогрева (время устанавливается предварительно), а затем глохнет. Допускается принудительное глушение мотора путем нажатия на клавишу с символом динамика.

Сигнализация поддерживает автозапуск с повтором через 2 или 3 часа (программируемый параметр). Для старта режима используется кнопка с символом динамика, затем нажимается клавиша с силуэтом машины (после вспышки габаритных огней). Допускается выполнять пуск с контролем температуры, водитель программирует пороговое значение из 3 вариантов (-15, -20 и -30°С). Включение режима выполняется кнопкой с символом динамика. Часы позволяют заводить мотор ежесуточно (последовательным нажатием на кнопки с текстом Set и с изображением динамика).
