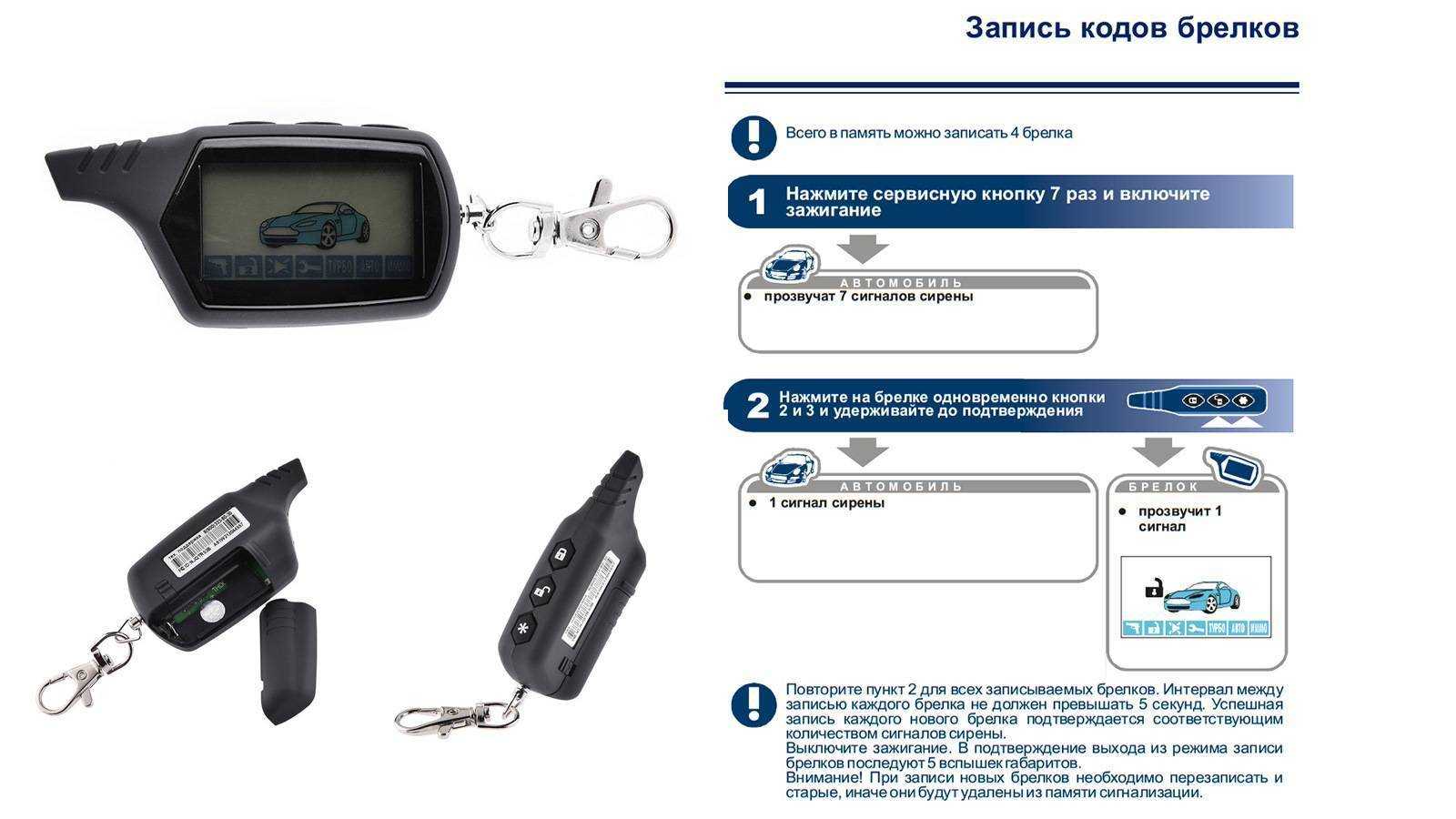

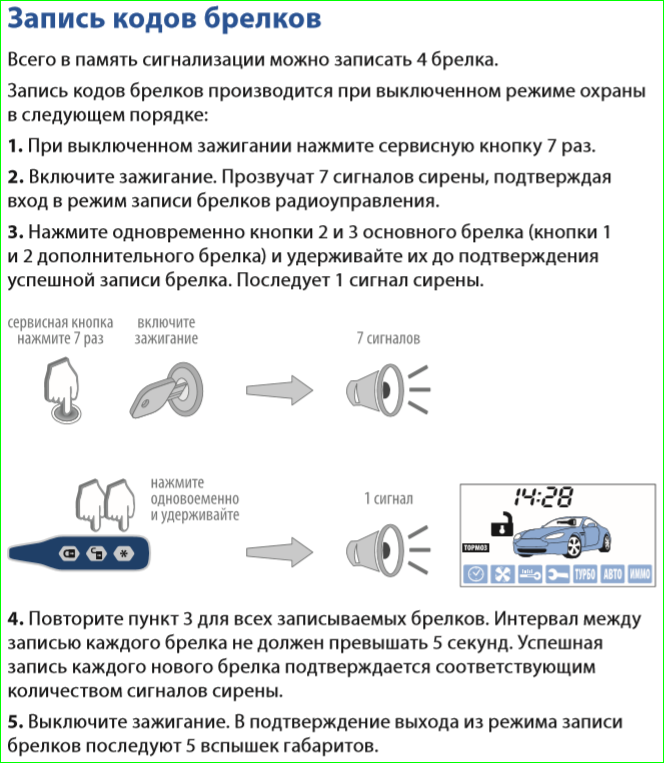

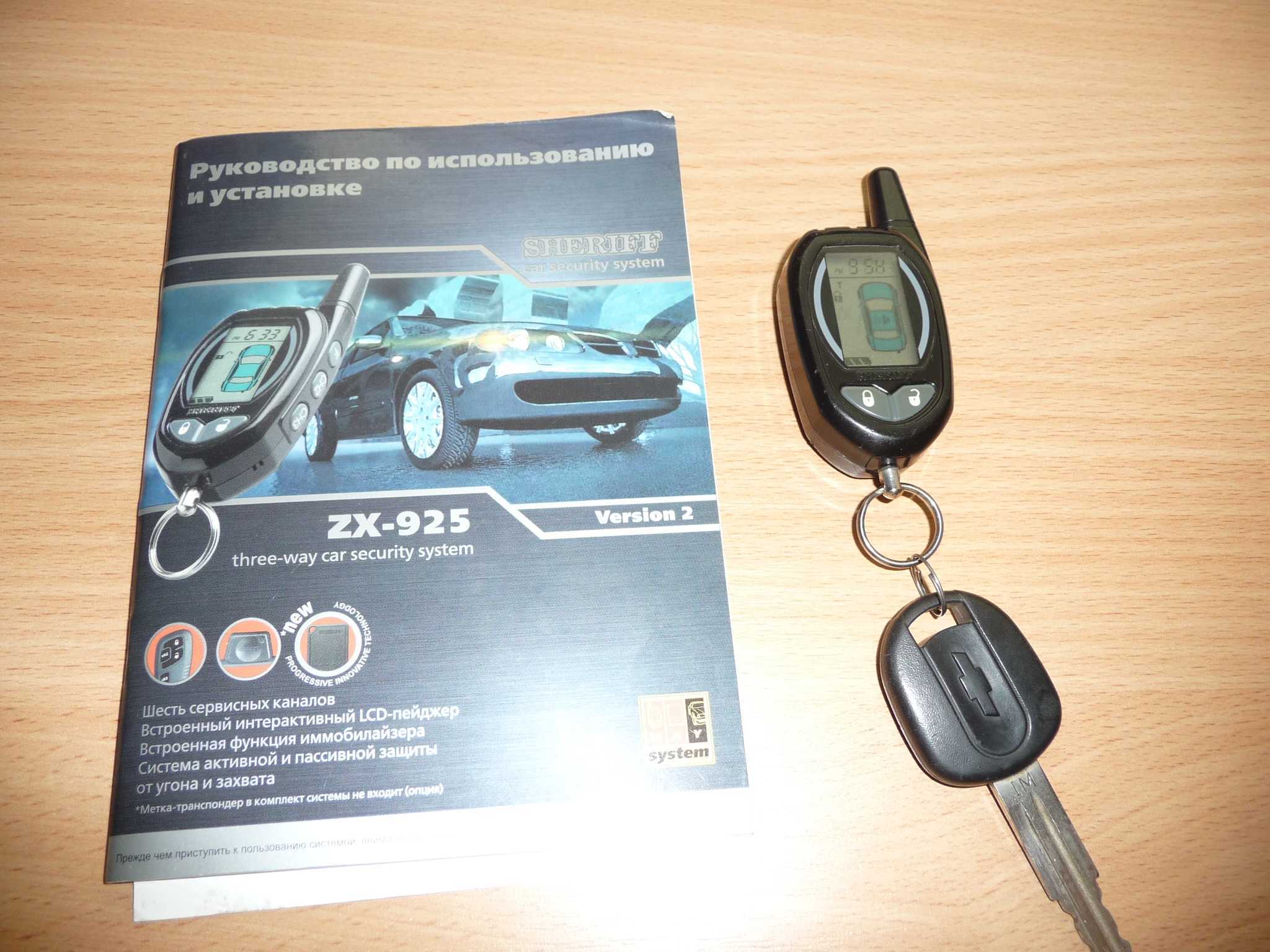

Как привязать брелок к сигнализации шериф: прописка пульта

Выбор оптимального варианта, программирование

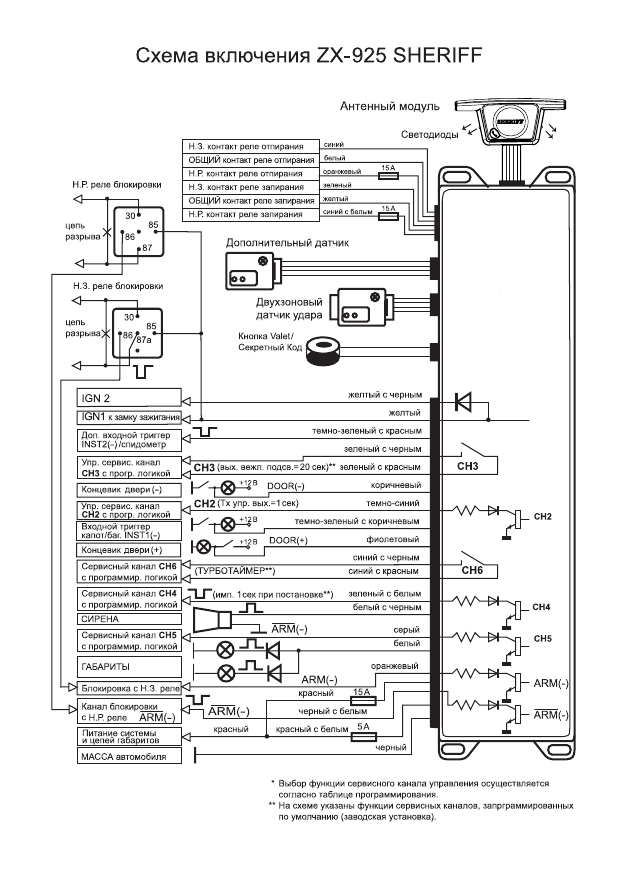

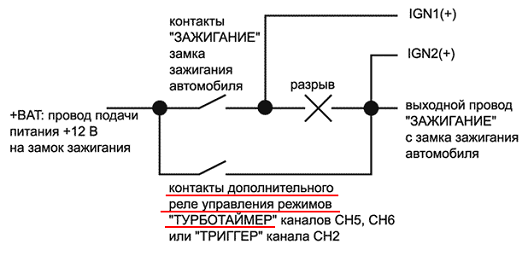

Обратимся к инструкции и посмотрим на схему, где показано, что именно должны замыкать контакты дополнительного реле:

Как подключать реле турботаймера

В сигналке Sheriff ZX 900 турботаймер предусмотрен изначально. Длительность его работы регулирует опция F1. Провода IGN1 и IGN2, показанные на схеме, нужно включать в разрыв провода зажигания авто. Шнур IGN1, подключаясь к стандартному замку, соединяют с клеммой «15» (на схеме не показано). Получается, осталось рассмотреть, с чем должна быть соединена обмотка вашего реле. Что и выполнено в следующей главе.

Подключение обмотки реле турботаймера

Допустим, у вас есть 30-амперное реле с нормально разомкнутыми контактами и нужно реализовать турботаймер. Тогда, выбирая управляющий выход для подключения обмотки реле, руководствуйтесь алгоритмом:

Если используется и пейджер, и блокировка, управлять поведением реле турботаймера может один канал – CH6 (настройте опцию F24);
Если блокировка не нужна, лучше подключить обмотку к черному проводу с белой полосой (программируйте опцию F22);
Даже при использовании блокировки можно поступить так, как указано в пункте «2», но тогда блокирующее реле подключают к «серому» проводу (CH5).

Заметим, что изначально сигнализация Sheriff 5btx900lcd настроена так: выход CH5 должен управлять еще одним реле блокировки (Н.Р.). Чтобы он управлял пейджером, настраивают опцию F22.

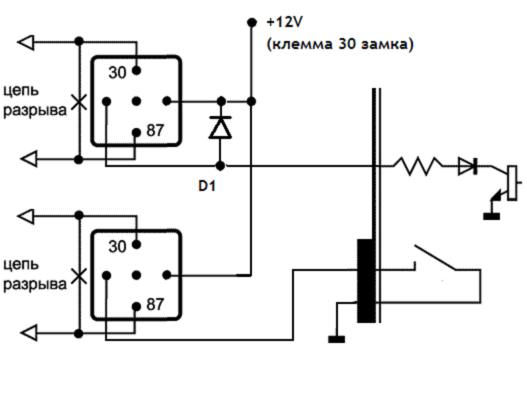

Схемы подключения контактов обмотки выглядят несложно:

Подключение реле турботаймера к сигналке

В инструкции этих схем нет, но они являются общепринятыми. Все, что относится к электрооборудованию, является верным и для сигналок Шериф. Пользуйтесь схемами, установив любой слаботочный диод. Значение напряжения на нем не превосходит 16 Вольт.

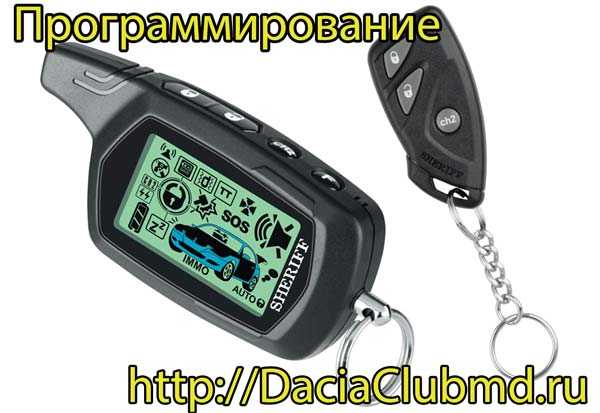

Программирование сигналки

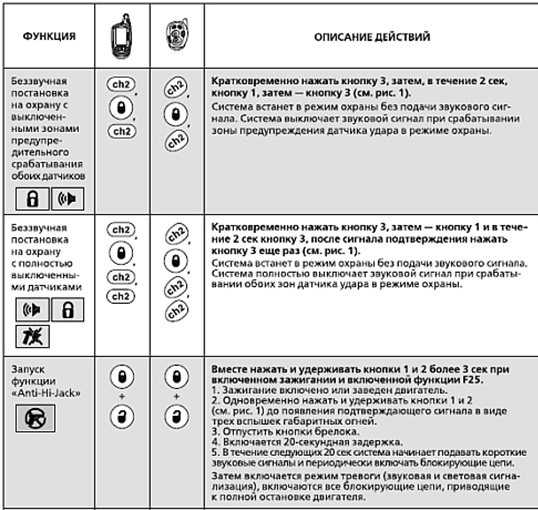

Открыв инструкцию, можно сразу найти таблицу программируемых опций:

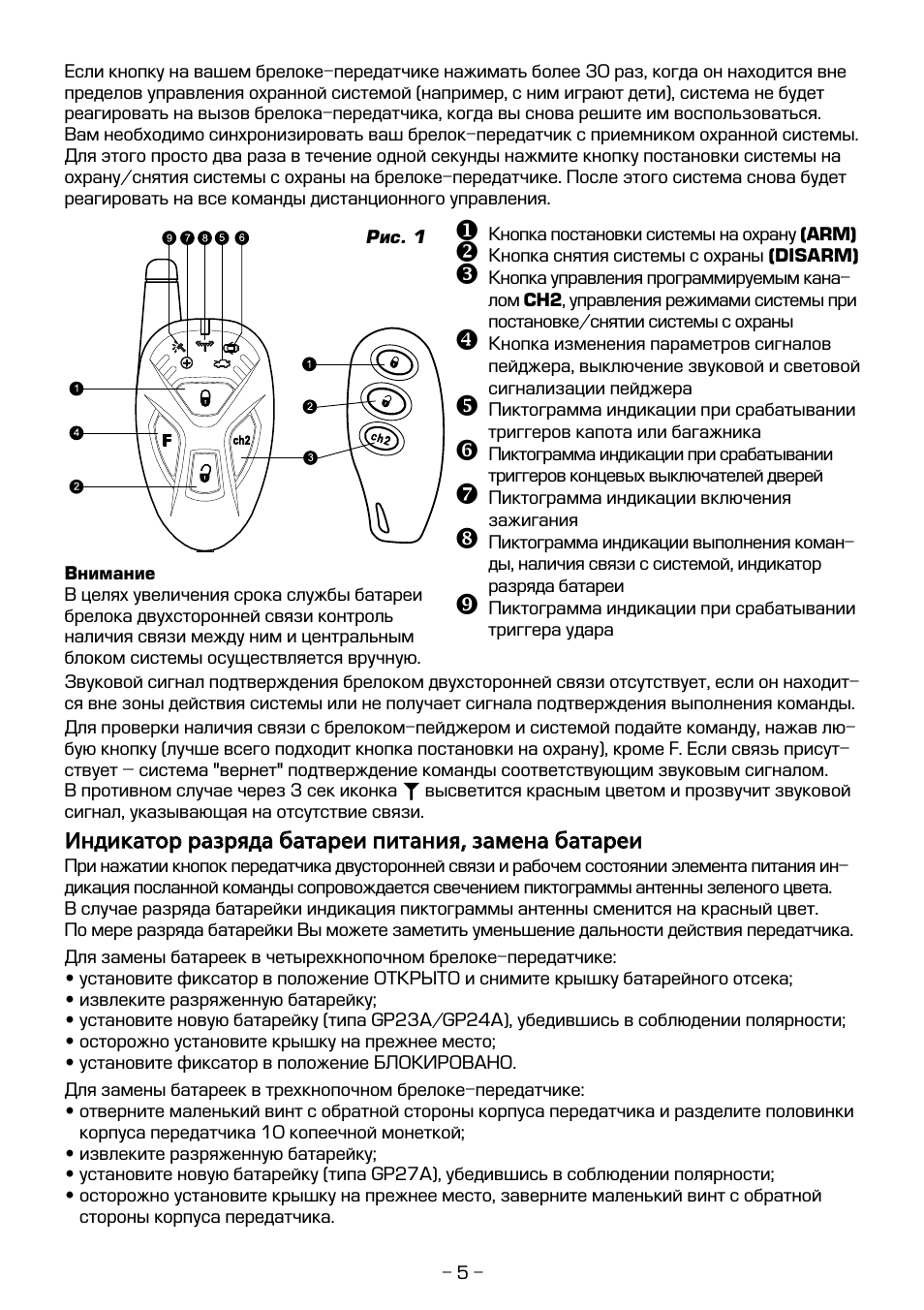

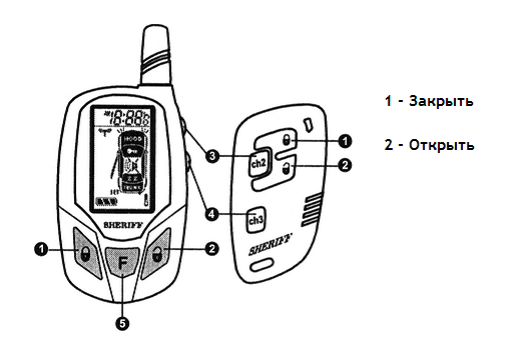

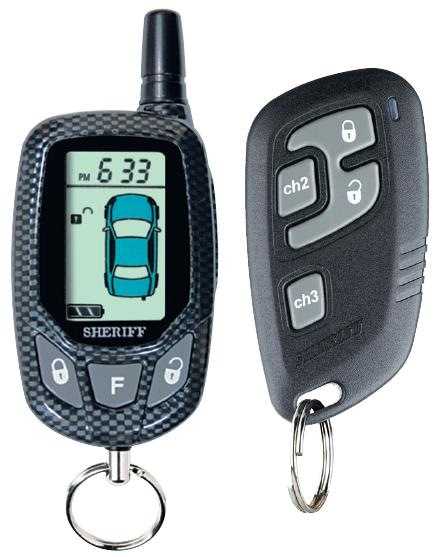

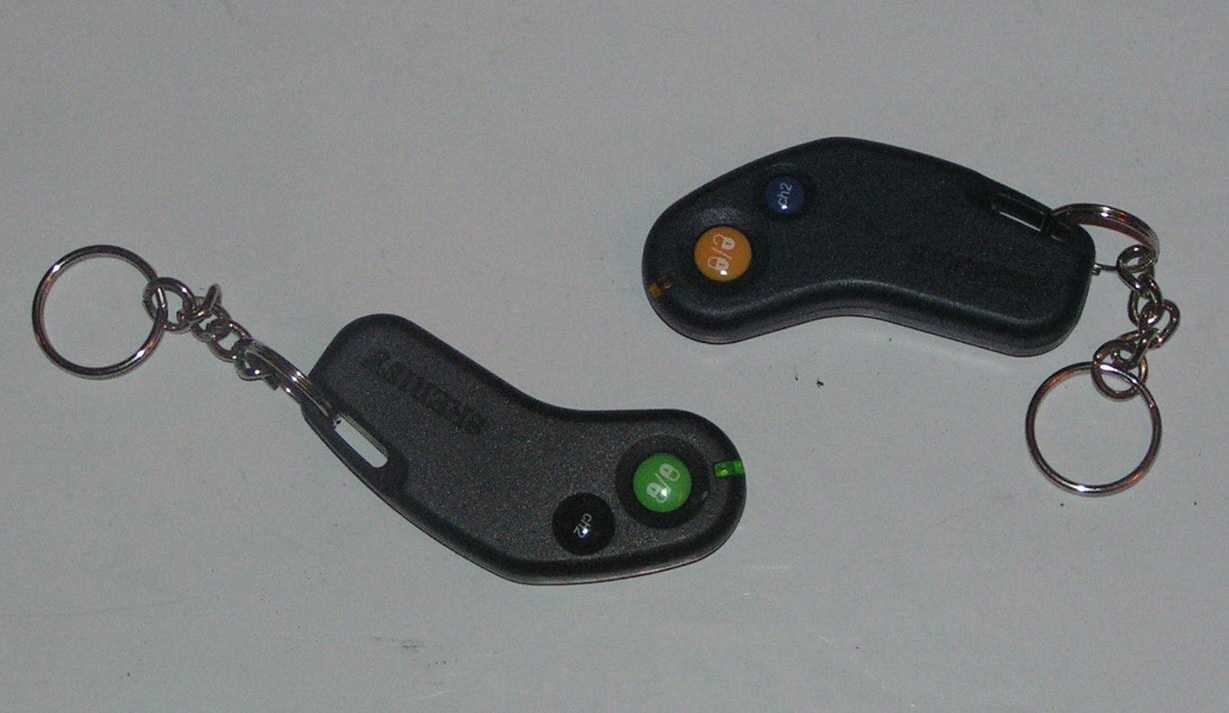

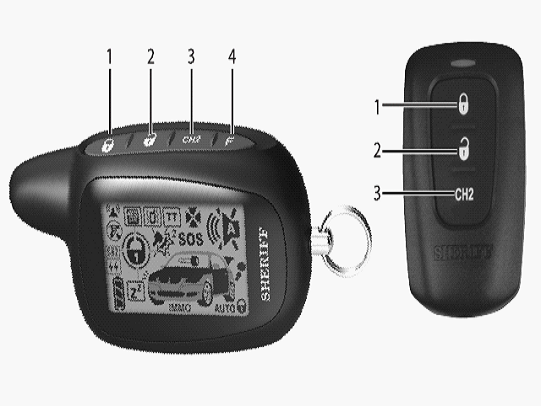

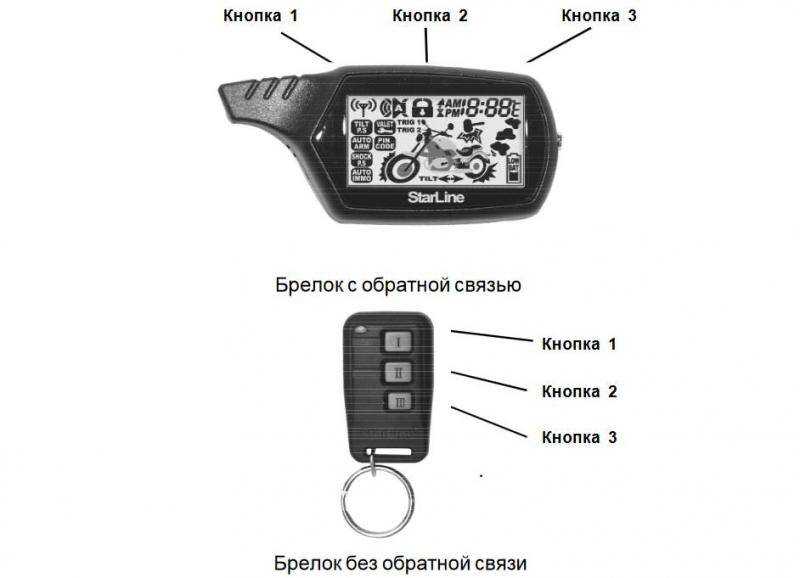

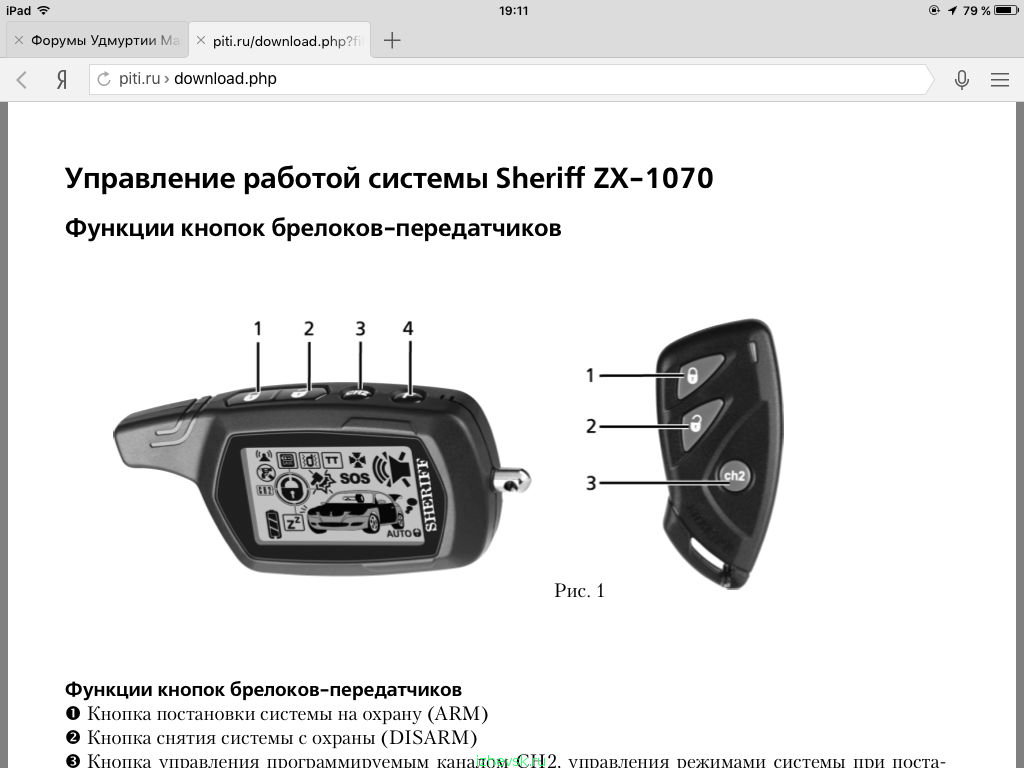

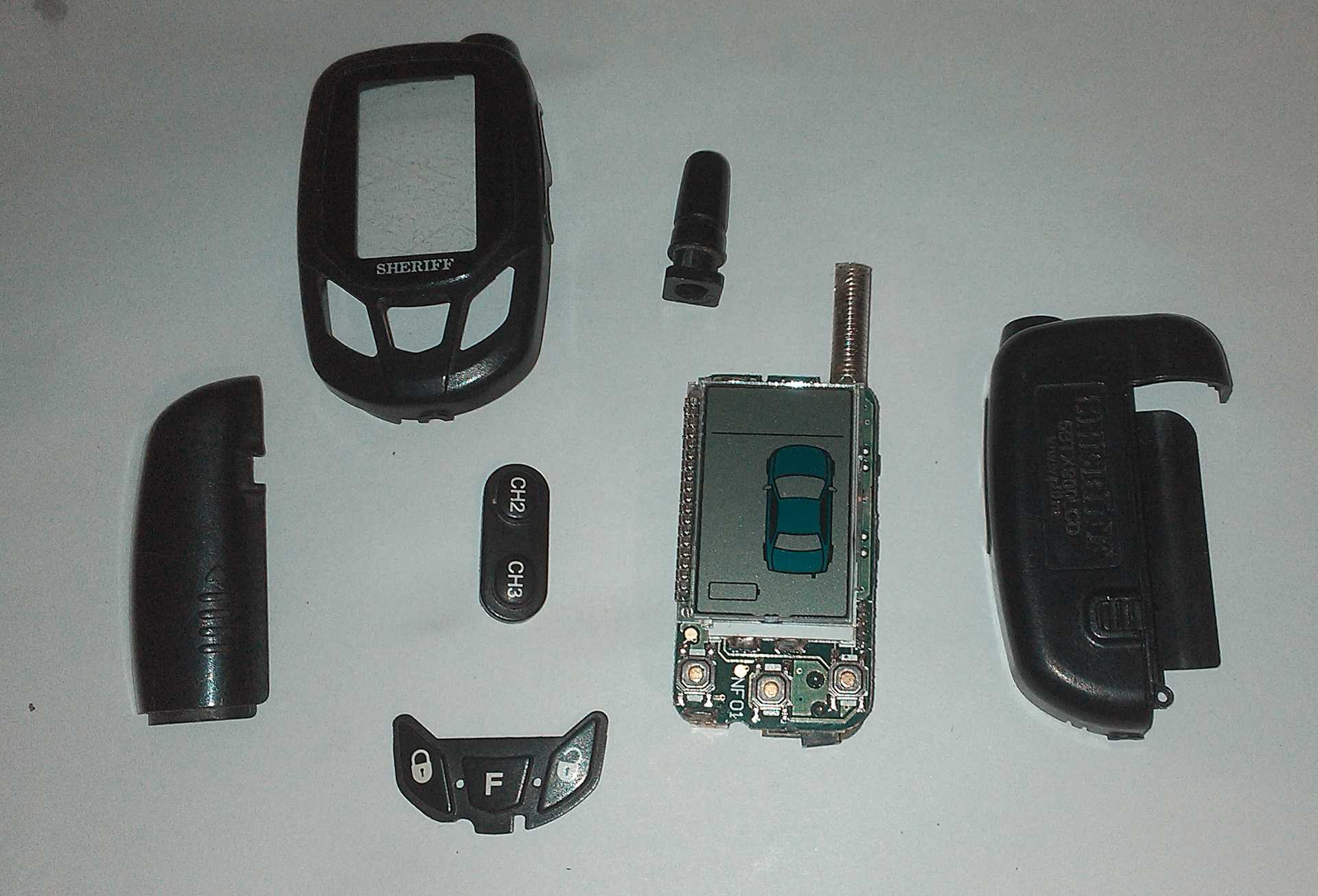

Клавиши брелоков сигналки

Если функции F13 все же присвоено значение «код», программирование системы Sheriff ZX 900 производят так:

Нужно отключить режим охраны и включить зажигание;
Кнопку Valet нажимают определенное число раз, равное первой цифре кода;
Зажигание выключают и снова включают;
Повторяют «шаг 2» для второго значения;
Зажигание выключают и включают, затем переходят к «шагу 3» из предыдущей последовательности.

Обратите внимание на важные опции: длительность работы турботаймера (F1), назначение входа INST2 (F16) и все то, что указано в тексте. Понятно, что сервисные функции обозначены цифрами, значение которых превышает «13». А все, что меньше 13-ти – это опции пользователя, и только

А все, что меньше 13-ти – это опции пользователя, и только.

Заметим, что выключив зажигание, прервать работу турботаймера владелец сможет в любой момент. Для этого на брелоке дважды жмут клавишу «3».

Оглавление Основные функции системы Sheriff ZX .

Основные функции системы Sheriff ZX 940 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4

Управление работой системы Sheriff ZX 940

Функции кнопок брелоков передатчиков . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6 Комбинации LCD индикаторов . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7 Программирование кодов новых передатчиков и противоразбойных транспондеров . . . . . . . . . . . . . .9 Команды управления системой Sheriff ZX 940 с брелока передатчика . . . . . . . . . . . . . . . . . . . . . . . . . .11 Дистанционное (брелок двухсторонней связи) включение/выключение функций системы и их параметров . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14 Сигналы подтверждения брелока двухсторонней связи системы Sheriff ZX 940 . . . . . . . . . . . . . . . . .17 Режимы работы светодиодного индикатора охранной системы . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20 Сигналы сирены . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20 Режимы работы габаритных огней автомобиля . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20 Индикатор разряда батареи питания/замена батареи . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21

Дополнительные команды постановки системы на охрану

Пассивная (автоматическая) постановка системы на охрану . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22 Ручная постановка системы на охрану . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22 Постановка на охрану с работающим двигателем («Any Stop») . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23

Защита автомобиля в режиме охраны

Защита автомобиля при включенном режиме охраны . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23 Сигналы предупреждения о попытке проникновения в автомобиль . . . . . . . . . . . . . . . . . . . . . . . . . . . .24 Управление кодовым реле блокировки R350 — функция F34 (дополнительная опция) . . . . . . . . . . .24

Кнопка «Valet» . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .24 Ручное отключение охранной системы с помощью переключателя «Valet» . . . . . . . . . . . . . . . . . . . . . .25 Отключение системы с помощью персонального кода . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25 Сервисный режим «Valet» (временное отключение системы) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25

Дополнительные функции пассивной безопасности

Дополнительный (экстренный) вызов по сигналу с пейджера . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .26 Автоматическое безопасное запирание дверей при начале движения автомобиля (функция F15.3) (в том числе для всех автомобилей «ВАЗ» с электронным датчиком скорости) . . . . . . . . . . . . . . . . . .26 Автоматическое безопасное запирание дверей при нажатии педали «С топ» автомобиля (функция F15.2) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .26 Автоматическое безопасное запирание дверей при при срабатывании датчика 2 (главная зона) (функция F15.4) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .26 Поэтапное последовательное отпирание водительской затем пассажирских дверей (функции F29.1, F31.2) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .27 Автоматическая перепостановка системы на охрану (функция F9) . . . . . . . . . . . . . . . . . . . . . . . . . . . . .27 Снятие системы с охраны в два этапа — AV функция (функция F20) . . . . . . . . . . . . . . . . . . . . . . . . . . .27 Пассивная блокировка двигателя (функция иммобилайзера F22) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .27

Дополнительные функции активной безопасности

Режим «Anti Hi Jack» (защита от угона и захвата автомобиля) (в том числе для всех автомобилей «ВАЗ» с электронным датчиком скорости) . . . . . . . . . . . . . . . . . .29

Инструкция по установке главных компонентов

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше»

Головной блок

Изначально нужно определиться с местом установки модулей (например, за приборной панелью авто) и прикрепить головное устройство при помощи винтов. Также прикрепить любой из модулей системы можно и при помощи других крепежных элементов, например стяжек.

Главное, о чем следует сказать – не стоит устанавливать охранную систему в одном отсеке с силовой установкой, проще говоря, под капотом, так как корпус головного модуля охранной системы не герметичен. Не стоит устанавливать сигнализацию и на различные электрические узлы машины. Они могут излучать самые разные радиопомехи, которые способны пагубно влиять на дальность связи между головным модулем и двухсторонним передатчиком.

Инструкция по монтажу сирены

Для установки этого модуля, найдите необходимое место под капотом. Сирена должна быть недоступна, так же как и ее провода. К ней недолжно быть доступа не из-под капота, не из-под арок колес. Рядом с тревожным клаксоном не должно быть никаких греющихся или движущихся механизмов. Сама сирена должна «смотреть» вниз, для стекания из нее воды, а раструб клаксона обязан смотреть от двигателя. Таким образом, сигнал сирены будет максимально громким. При помощи винтов закрепите модуль на выбранном месте, используя специальный кронштейн.

Инструкция по установке концевого выключателя

Концевой датчик, который поставляется в комплекте системы, предназначен для защиты таких открывающихся деталей как багажник (в автомобилях «хетчбек» и «универсал») либо же капота двигателя. Как бы там ни было, данный выключатель должен устанавливаться на поверхности, которая подключена к отрицательному полюсу аккумуляторной батареи.

Концевой выключатель нужно ставить там, где не стекает вода или не скапливается влага. Не нужно ставить его под крыльями или водоотводами багажного отделения. Устанавливайте выключатель в места, защищенные резиновым уплотнителем. Концевой выключатель можно крепить на кронштейн, идущий в комплекте или же на отверстие 6 мм, которое вы сами просверлите в нужном месте.

Установка выключателя производится таким образом, чтобы при закрывании двери, капота или багажника, его подвижный контакт смещался не меньше чем на 6 мм, и, соответственно, при открывании, он должен полностью высвобождаться.

Инструкция по монтажу светодиодного индикатора

Светодиодный индикатор устанавливается в модуле антенны, он состоит из двух частей. По светодиодному индикатору можно понять о в каком положении находится защитная система. Так же он предназначен для предупреждения и отпугивания потенциальных преступников. Модуль антенны, а с ним и индикатор ставят в таком месте ,чтобы его было четко видно как с наружи автомобиля, так и с места водителя.

Клавиша Valet

Устанавливайте кнопку Valet там, где доступ к нему будет максимально удобным. Лучше всего скрыть кнопку, таким образом, возрастет степень защищенности, а действия угонщиков будут затруднены. Клавиша Valet может быть установлена на приборной панели авто или под ней, непосредственно рядом с водителем.

Датчик удара

Данный датчик должен устанавливаться на ровной и твердой плоскости, которая лежит между отсеком силовой установки и салоном, со стороны пассажиров. Крепить датчик нужно при помощи двух само резов. Можно использовать и кабельные стяжки.

Где бы вы не устанавливали датчик, доступ к нему должен быть свободным, для того чтобы пр настройке системы, отрегулировать потенциометр.

Инструкция по использованию

Подробная инструкция по эксплуатации идет в комплекте к сигнализации.

Основные настройки

Чтобы включить защитный режим, надо кратковременно нажать и отпустить клавишу 1 на брелке управления. Для отключения охраны, блокировки дверей и замка зажигания используется эта же кнопка.
Чтобы произвести активацию охранной функции при заведенном моторе, кнопку 1 на пульте надо зажать и удерживать на протяжении трех секунд. Для отключения режима клавиша кратковременно нажимается и отпускается.
Активация режима “паники” осуществляется одновременным нажатием кнопок 1 и 2, клавиши надо нажать и удерживать на протяжении двух секунд. После включения сирена “сигналки” и поворотные огни автомобиля начнут работать.
Если произошла активация сирены при включенном режиме охраны, то для ее отключения надо два раза одновременно зажать клавиши 1 и 2 на одну секунду. Для включения сирены выполняются аналогичные действия.
Для активации второго канала передачи данных надо зажать клавишу 2 более, чем на одну секунду.
Чтобы включить режим бесшумной постановки на охрану, кликается кнопка 2, а затем сразу клавиша 1. Для отключения функции выполняются аналогичные действия.
Если надо активировать охранный режим с отключением контроллеров, то кликается кнопка 1, а затем сразу клавиша 2.

Активация и выключение охраны кнопкой Валет

Если необходимо поставить автомобиль на охрану, а брелка по каким-то причинам у вас нет, то активацию функции можно осуществить с помощью сервисной кнопки Валет:

Быстро нажмите, отпустите, а потом опять нажмите и удерживайте сервисную клавишу на протяжении более чем трех секунд. В подтверждение раздастся один звуковой сигнал сирены.
Диодная лампочка будет быстро моргать, указывая на активацию режима ожидания закрытия последней открытой двери. Если дверь заперта, то водителю надо ее открыть и опять закрыть. Если она открыта, то ее надо запереть.
После того как последняя дверь будет заперта, включится режим охраны.

Чтобы отключить охрану без брелка, надо сделать следующее:

Ключом откройте дверь машины.
Это приведет к автоматическому срабатыванию сирены.
Установите ключ в замок и включите зажигание.
На протяжении десяти секунд после установки ключа кратковременно кликните по клавише Валет.

Владимир Тарабан рассказал о возможностях и функциональности противоугонной установки Шериф 2500.

https://youtube.com/watch?v=lco21V1OIBo

Деактивация ПИН-кодом

Для отключения “сигналки” может использоваться персональный код (стандартный пароль – 11), его изменение осуществляется так:

Отключается охранный режим автомобиля.
Зажигание включается, отключается, а затем опять активируется.
На протяжении десяти секунд автовладелец должен нажать на сервисную кнопку Валет столько раз, сколько составляет первая цифра кода. Если пароль не менялся, то клавиша нажимается один раз.
Зажигание машины отключается и опять активируется.
После этого снова в течение десяти секунд надо успеть нажать на сервисную клавишу Валет столько раз, сколько составляет вторая цифра комбинации пароля. В нашем случае это 1.
Зажигание автомобиля отключается и заново активируется.
Если вы ввели код неверно, то сирена “сигналки” должна издать один звуковой сигнал.
На протяжении пяти секунд надо успеть отключить зажигание. Производится процедура записи нового пароля. Для этого сервисная кнопка Валет кликается пять раз. Должен раздаться один короткий и удлиненный сигнал сирены. Это свидетельствует о том, что автосигнализация успешно вошла в режим установки нового пароля.
Затем в течение пяти секунд после того, как раздались сигналы, надо нажать на кнопку 1 брелка управления (эта клавиша по размерам больше). Раздастся один сигнал сирены, подтверждающий действие.
На протяжении десяти секунд с помощью сервисной кнопки Валет задается первая цифра кода. Если вы нажали на нее четыре раза, то сирена издаст 4 сигнала.
Затем на протяжении десяти секунд нажимается вторая кнопка пульта, меньшая по размерам. Если все делается верно, то сирена издаст два звуковых сигнала. В течение десяти секунд вам надо успеть задать вторую цифру кода, для этого кнопка Валет нажимается соответствующее количество раз. В подтверждение сирена издаст звуковые сигналы.
Затем зажигание отключается. Раздастся два сигнала сирены – один короткий, другой более длинный. Это говорит о том, что процедура программирования была успешно завершена.

Если вы потеряете или забудете пароль, то не сможете полноценно пользоваться сигнализацией.

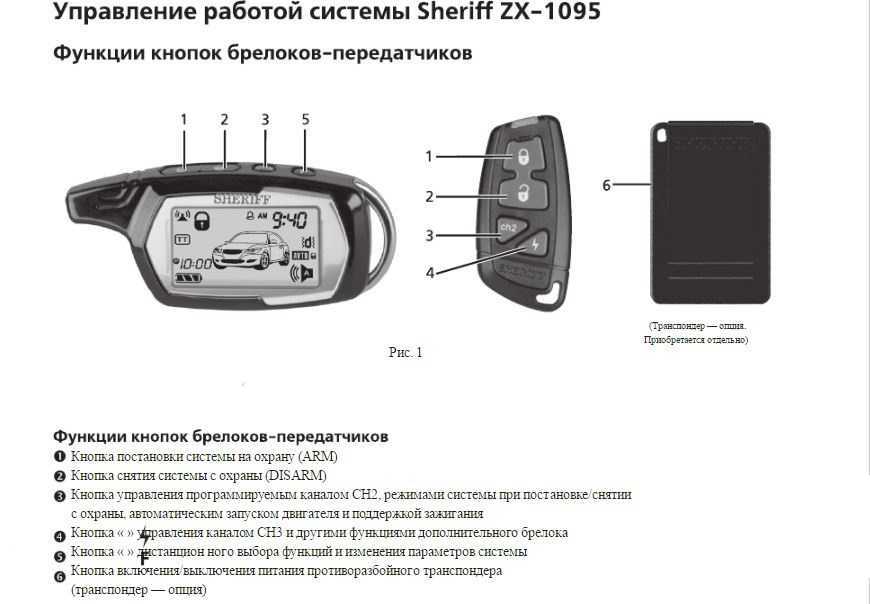

Андрей Тараканов в своем видео рассказал об особенностях противоугонной установки Шериф ZX-1095.

Возможные проблемы с автозапуском

Возникновение ситуации, когда двигатель не запускается.

При подаче сигнала о запуске двигатель не работает. Причиной этого может быть невыполнение требований запуска. Система отреагирует световыми и звуковыми сигналами, а возникшая ошибка сохранится в ее памяти. Определить данную проблему можно в диагностическом режиме.

Таблица расшифровки сигналов ошибок.

Отказ в запуске двигателя или же моментальная остановка после выполнения запуска.

При соблюдении всех требований запуска, но получение отказа в нем или же время работы двигателя составляет до 5 минут. В таком случае система будет автоматически пытаться произвести запуск. Всего системой осуществляется четыре попытки, после чего в память системы отправляется код ошибки, который ей соответствует и может быть выявлен работая в режиме диагностики. Повторив дистанционный запуск двигателя, запустится новая процедура запуска.

Щелчки и мигание панели при глушении машины

Свидетельствует о неправильной установке системы сигнализации, для решения такого вопроса лучше обратиться за квалифицированной помощью. Это не может быть особенностью модели сигнализации или автомобиля.

Невозможность поставить на автозапуск

Машина не ставится на автозапуск, если монтаж сигнализации был произведен некорректно или же небыли соблюдены условия автозапуска.

Возможные проблемы и их решение

С какими трудностями при эксплуатации могут столкнуться потребители:

Противоугонная установка плохо ловит сигнал пульта. Иногда автовладельцу приходится несколько раз нажимать на кнопку брелка, чтобы включить или отключить защиту. Такая проблема может быть связана с установкой антенного адаптера рядом с металлическими частями кузова. Если вы допустили такую ошибку при монтаже, то ее надо исправить и переустановить приемопередатчик в другое место. Если проблема связана с разрядом батарейки в пульте, то источник питания подлежит замене.
Срабатывание “сигналки” без причины. Эта неполадка обычно связана с неправильной настроенной чувствительностью датчика. Надо произвести регулировку контроллера в соответствии с рекомендациями, которые дал производитель в сервисном руководстве.
При активации охранного режима двери автомобиля не закрываются, хотя сирена срабатывает, а индикатор показывает, что защита включена. Такая проблема может быть связана с повреждением проводки или окислением контактов на разъеме центрального блока. Для выявления поврежденного участка электроцепи проводку придется прозвонить. Если все цепи целые, то проверьте состояние контактов на разъеме управляющего модуля. Поврежденные компоненты подлежат замене. Когда проблема связана с окислением, то контакты надо просто зачистить.

Как показывает практика, неисправности в работе противоугонной системы обычно связаны с ошибками, допущенными при эксплуатации.
