Неполадки холодильников Бирюса, требующие обращения к специалисту
При соблюдении требований по эксплуатации пробора, проблемы возникают в результате усталости металла, выработке посадочных мест и износу уплотнений.
Проще найти и самостоятельно устранить неисправности в электромеханическом холодильнике с капельной разморозкой. Клапаны расположены по обе стороны клапанной плиты и закрывают имеющиеся в ней отверстия, которые соединяют камеры головки с цилиндром. При внутренней подвеске компрессор с двигателем подвешивают на пружинах внутри кожуха, а кожух жестко закрепляют на раме.
Конструкция тяжелая, а кронштейны для нее слабоваты. Винтовые зажимы для присоединения проводов расположены на задней стенке реле и обозначены цифрами.
Сильфон термочувствительной системы 1 воздействует на двуплечий рычаг, шарнирно закрепленный на оси Чаще всего, эти проблемы связаны с некорректной установкой самого холодильного оборудования, неправильным уходом и неполадками в электросети.
При установке морозильника механиком магазина, последним изымается ТАЛОН на установку после пуска морозильника в работу, проведения регулировочных работ и инструктажа владельца правилам эксплуатации. Учитывая практически неизбежные утечки хладагента, холодильники с компрессорами открытого типа заполняют несколько большим количеством хладагента, чем требуется для работы компрессора, и в процессе эксплуатации периодически его пополняют. В бытовых холодильниках применяются электропатроны специальной конструкции, которые при возможном увлажнении предотвращают замыкание цепи.
Неисправности холодильника бирюса, которые можно устранить самостоятельно
Зеленая лампочка сигнализирует о подаче напряжения на морозильник и горит постоянно. Поддерживается режим автоматически; при этом в случае недостаточного охлаждения ручку поворачивают по часовой стрелке, при переохлаждении — в противоположную сторону. Наиболее дорогостоящей операцией является закачка хладагента.
Многое зависит от модели. В течение этого времени, в случае обнаружения каких-либо неисправностей, происшедших по вине завода, их устранение производится бесплатно механиками гарантийных мастерских, связанных с заводом-изготовителем договорными обязательствами.
Неисправности связаны с отказом датчиков и реле. Любая поломка назревает долго, исподволь, на первых стадиях ее легче устранить. При наличии дефекта агрегат заменить Холодильник работает нестабильно испаритель охлаждается и отепляется при работающем компрессоре Замерзание влаги в капиллярной трубке Снять перегородку, подогреть конец капиллярной трубки у входа в патрубок испарителя при работающем компрессоре.
Ремонт легендарного и самого массового холодильника СССР Бирюса
О порядке проведения работы
Чтобы заменить терморегулятор в холодильнике Бирюса, мастеру необходимо осуществить разборку внешней оболочки устройства, чтобы добраться до нужной детали. Обычно демонтируется корпус и верхняя крышка, под которой скрывается нужный элемент.
Следующий шаг – изъятие терморегулятора. Предварительно нужно отсоединить контакты, которые соединяют деталь с остальными элементами устройства. Затем в холодильнике Бирюса 3 демонтируется блок освещения, и удаляется термопара. В электронных холодильных установках отключается блок управления и лишь после этого, извлекается поломанный термостат.
Бирюса 108 Инструкция по эксплуатации онлайн [2/22]
2
• Разрежьте упаковочные ленты, снимите упаковку, аккуратно, не допуская ударов, положите
холодильник на заднюю стенку.
• С
помощью
гаечного ключа на 13
отверните
крепежные
болты
деревянного
транспортировочного
дна и снимите дно. После этого в резьбовые отверстия вверните регулировочные опоры,
входящие в комплектацию холодильника. Опора выполнена в виде шестигранника и, если
вкручивание ее затруднено, воспользуйтесь для поворота ключом на 27.
• Поставьте холодильник в вертикальное положение.
• Установите холодильник в месте, недоступном для прямых солнечных лучей, на расстоянии
не менее 50 см от осветительных и нагревательных приборов (газовых и электрических
плит, печей и радиаторов отопления).
• Над холодильником должно быть свободное
пространство не менее 10 см для циркуляции
воздуха.
• Выравнивание холодильника по горизонтали
осуществляется вкручиванием или
выкручиванием регулировочных опор.
Бытовые холодильники, холодильники-морозильники и морозильники (далее по тексту –
холодильники) предназначены для кратковременного хранения продуктов и охлаждения
напитков в отделении для хранения свежих пищевых продуктов, замораживания свежих
продуктов и длительного хранения замороженных продуктов отделении для хранения
замороженных пищевых продуктов.
Холодильники могут иметь буквы в наименовании модели, обозначающие отличия в
исполнениях:
– холодильник,
– морозильник,
– внешний дизайн «Комфорт» со встроенной горизонтальной ручкой,
– класс энергетической эффективности А,
– цветовая линия «Металлик»,
– цветовая линия «Графит матовый»,
– цветовая линия «Чёрная»,
– цветовая линия «Нержавеющая сталь»,
– цветовая линия «Белая» – без обозначения.
Холодильники соответствуют требованиям
ТР ТС 004/2011, ТР ТС 020/2011.
Минимальное общее пространство, необходимое
для
эксплуатации
холодильника
Причины нарушения цикла работы компрессора
Если ваш морозильник работает непрерывно, двигатель перегревается, поскольку у него нет средств для охлаждения. Ситуация усугубляется тем, что электромотор размещен в герметично закрытом корпусе, в котором нет даже элементарного теплоотвода. Да и сам компрессор в таком режиме изнашивается намного быстрее. Если не устранить причину нарушения цикла, главный узел холодильной установки выйдет из строя. Ремонт сопоставим со стоимостью всего агрегата, особенно если он б/у.
Почему морозильный ларь не отключается вовремя?
Если подозрения подтвердились, разбираемся с ситуацией.
Для начала, разберем причины, которые не являются неисправностями в чистом виде
- Возможно, вы установили регулятор выбора режима работы на максимальную заморозку.
В морозильных ларях есть такая функция, для быстрого набора минимально возможной температуры. При такой программе, отключение мотора может происходить только по причине перегрева (сработает защитное термореле).
- Холодильник загружен «под завязку». Продукты, размещенные в камере, требуется первично проморозить насквозь. Разумеется, блок управления будет стараться максимально быстро привести внутреннюю температуру к заданному показателю. В это время компрессор может работать непрерывно достаточно долго.
- Похожая ситуация: в морозильный ларь поместили много теплых продуктов с большой теплоемкостью. Например, вода в пластиковых бутылках, либо крупные куски сырого мяса. Пока эта масса наберет требуемую температуру, цикл работы двигателя будет более продолжительным.
- Морозильник находится у окна (или на улице), и на него попадают прямые лучи солнца. Особенно болезненно такое расположение «воспринимают» торговые (витринные) лари со стеклянной крышкой.
- Похожий случай: рядом с агрегатом расположены источники тепла. Например, радиатор отопления, духовой шкаф, или плита для приготовления пищи.
- В помещении, где расположена техника, слишком высокая температура. Если термометр показывает 30°C и выше, то не спасает даже штатная теплоизоляция морозильника.
- В холодильный ларь слишком часто заглядывают посетители, подолгу оставляя дверцу открытой. За 1–2 минуты температура внутри повышается на 5–10°C. Компрессор просто не успевает нагнать холод, и начинает «молотить» без остановки.
- Дверца морозильника не закрыта или неплотно прилегает по контуру. В магазинах — это частое явление, особенно, если прозрачное витринное стекло сдвигается в сторону. Через щель морозный воздух моментально улетучивается.
- Износилось магнитное уплотнение дверцы. Со временем, резина становится жесткой, и деформируется, образуя малозаметные щели. Эта проблема относится только к распашным дверям.
- Порвался уплотнитель на сдвижных витринных стеклах (аналогичная ситуация).
- Неэффективно работает радиатор конденсатора. Он может забиться пылью до состояния войлочной подушки, и тогда теплообмен стремится к нулю.
- Нет конвекции воздуха вокруг радиатора: свободному движению мешают посторонние предметы (коробки, шторы, и прочее) либо морозильный ларь стоит слишком близко к стене.
- Обморожена поверхность испарителя внутри камеры. Если там присутствует слой снега либо пористого льда, генерируемый холод остается в системе трубок, не проникая внутрь. Термодатчик «не видит» понижения градуса, и не дает команду на перерыв в работе.
Бирюса 122 Инструкция по эксплуатации онлайн [3/22]
3
• Для самопроизвольного закрывания двери установите холодильник с небольшим наклоном
назад (5–7 мм) от вертикальной оси.
• При необходимости можно произвести перенавеску двери холодильника на противоположное
открывание. Перенавеска дверей не относится к гарантийным обязательствам и производится
механиком сервисного центра (за отдельную плату).
•
Время, необходимое для приведения холодильника в рабочее состояние после наклона,
можно использовать для проведения гигиенической уборки.
• Вымойте внутренние и внешние поверхности холодильника, а также комплектующие мягкой
тканью, смоченной в теплом мыльном растворе, промойте чистой водой и насухо вытрите.
• После проведения уборки расставьте комплектующие: полки, сосуды, барьеры. Их
месторасположение и комплектация для каждой модели указаны на рисунках в разделе
«Комплектация».
После выполнения всех перечисленных выше пунктов – холодильник готов к работе!
• Подключите холодильник к сети переменного тока частотой 50 Гц и номинальным напряжением
220 В (холодильник может нормально функционировать при напряжении в сети от 198 В до 242 В).
Подключение холодильника к сети, не соответствующей указанным параметрам, может привести
к выходу его из строя. Если напряжение в сети не соответствует рекомендуемым параметрам,
необходимо установить стабилизатор напряжения, предназначенный для работы с бытовыми
электроприборами, рассчитанный на полную пусковую мощность не менее (приобретается
в специализированном магазине).
• Холодильники выпускаются по типу защиты от поражения электрическим током класса «1»
(с заземляющим проводом), поэтому холодильники подключайте только к электрической
сети, имеющей заземление. Если розетка не подходит к вилке сетевого шнура холодильника,
то Вам необходимо обратиться к квалифицированному электрику для установки розетки
(1 класс защиты).
• Через 4 часа после подключения холодильника к сети Вы можете разместить продукты.
При эксплуатации холодильника соблюдайте правила безопасности:
• Перед подключением холодильника к электрической сети проверьте исправность розетки
и отсутствие повреждений шнура питания и вилки.
• При повреждении шнура питания, во избежание опасности поражения электрическим
током, его должен заменить представитель завода-изготовителя, или аналогичное
квалифицированное лицо.
• При наличии признаков замыкания токоведущих частей на корпус холодильника
(пощипывание при касании к металлическим частям), отключите холодильник от сети и
вызовите механика для устранения неисправности.
• Не прикасайтесь одновременно к холодильнику и устройствам, имеющим естественное
заземление (газовая плита, радиаторы отопления, водопроводные краны).
• Отключайте холодильник от сети во время уборки его внутри и снаружи, мытья полов под
холодильником, устранения неисправностей.
Устройство и принцип работы холодильника
Для того чтобы отремонтировать холодильник вам потребуется понять принцип его действия. Сначала посмотрите на электрическую схему, поясняющую принцип работы устройства.
Принципиальная схема работы холодильника
Разберем обозначения на ней:
- терморегулятор;
- кнопка принудительного оттаивания;

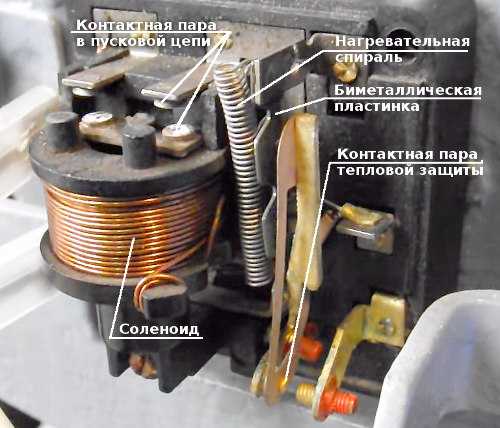

- реле термической защиты (включает в себя контакты 3.1 и биметаллическую пластину 3.2);
- электродвигатель, запускающий работу компрессора (состоит из рабочей обмотки 4.1 и пусковой 4.2);
- пусковое реле (включает в себя контакты 5.1 и катушку 5.2)
При замкнутых контактах терморегулятора и кнопки оттаивания напряжение подается через термозащитное и пусковое реле на электродвигатель. В момент пуска ток в рабочей обмотке несоизмеримо велик, при протекании его в катушке 5.2 коммутируются контакты реле. После чего через контакты 5.1 пускового реле замыкается пусковая обмотка 4.2, снижая величину тока на этапе запуска. При уменьшении токовой нагрузки на рабочую обмотку катушка пускового реле отпускает контакты, и прохождение тока через пусковую обмотку прекращается. В случае чрезмерного нагревания системы или при больших токах срабатывает термозащитное реле, предотвращая тем самым перегревание и последующий пожар.
Не работает ТЭН оттаивания
О различных неполадках этой детали свидетельствует сигнал «F07»
или же загораются сразу три светодиода. Стоит предупредить пользователей, что не все коды ошибок, возникающие на дисплее, соответствуют реальному отказу техники — командному аппарату так же свойственно ошибаться, как и людям. Лучше всего считать, что код ошибки — это только предположение о том, что нагревательный элемент системы оттаивания неисправный, поэтому все надо проверить.
Сначала в цепи замеряем сопротивление, затем узнаем состояние предохранителей, может, один из них перегорел. Если все в норме — надо менять ТЭН, эту операцию лучше доверить мастеру из центра сервиса, потому что он все проверит тщательно и диагностирует точную причину.
Пошаговые инструкции ремонта узлов и систем холодильника
После того, как вы определились с причиной неисправности можно приступать к ее устранению. Рассмотрите наиболее часто встречающиеся варианты.
Устранение неисправности с терморегулятором
В зависимости от конкретной модели терморегулятор может располагаться как внутри холодильника, так и снаружи. При внутреннем расположении достаточно снять ручку регулировки температуры и снять корпус терморегулятора.
В холодильниках Samsung, LG и других зарубежных марках проверить термостат можно также под панелью уменьшения и увеличения температуры охлаждения. Но размещается она с наружной стороны камеры. Чтобы определить работоспособность вам потребуется:
- Отключить от сети;
- Полностью разморозить;
- Включить холодильник на максимальную заморозку, поместив внутрь термометр и подождать пару часов, если прибор показывает не 5 – 7°С, то замена неизбежна.
Чтобы починить холодильник достаточно приобрести запчасть и установить новую взамен неисправной детали.
Поиск утечки и замена хладагента
Утечку можно обнаружить несколькими методами:
- Мыльным раствором – доступен в случае слабой утечки и присутствия давления жидкого хладагента в системе. При этом обеспечивается доступ ко всем трубкам – снимается защитная крышка корпуса, размораживается испаритель. В месте выхода газа мыльный раствор будет пениться.
- Красителем – применяется там, где давление в контуре не позволяет использовать мыльный раствор. В жидкий фреон добавляют краситель и запускают в систему, после чего в месте утечки появляется характерный окрас.
Вывод
Холодильники Бирюса надежны в эксплуатации. Основным проблемным узлом является терморегулятор. У приборов нет защиты от перепада в сети питания, подключать их следует через стабилизатор напряжения.
Время от времени, любая техника выходит из строя и начинает требовать ремонта. Холодильное оборудование Бирюса отличается высоким качеством и долговечность, но, даже оно, периодически вынуждает владельца обратиться в специализированную мастерскую или посетить сервисный центр.
Как ремонтировать холодильник Бирюсу?
Разумеется, бывают ситуации, когда неполадку можно устранить своими руками, но, даже в этом случае, может потребоваться электрическая схема агрегата. Для ее поиска можно использовать ресурсы сети Интернет, или же обратиться за помощью к мастерам.
