Инструкция и руководство для lg gr-389 sqf на русском

Нужно ли размораживать холодильник LG с системой No Frost

Функция «Без льда» работает путем нагнетания холодных потоков в камеры агрегата, что препятствует перепадам температуры и замерзанию конденсата на внутренних панелях. Они остаются сухими. Наледь образуется на встроенных в корпус деталях. Когда компрессор отключается, включается нагреватель. Иней тает, вода стекает в емкость, испаряется. Так происходит автоматическое размораживание.

Мастера по ремонту бытовой техники утверждают, что размораживать холодильник LG Total No Frost при отсутствии неисправностей не требуется.

Лучше всего следовать технической инструкции. Там производители холодильной техники подробно расписывают правила ухода за устройством, и в том числе указывают, как часто должна проводиться разморозка холодильника LG.

Сервисный тест

Сервисный тест (СТ) является встроенной функцией холодильника и позволяет проверить работоспособность его основных узлов в различных режимах работы.

Для активации СТ необходимо нажать кнопку TEST, расположенную на электронном модуле (ЭМ) аппарата (на рис. 1 показана стрелкой).

Рис. 1. Электромонтажная схема платы электронного модуля

Для доступа к модулю необходима частичная разборка холодильника в его верхней части (в месте расположения панели управления). Если выполнение СТ не было прекращено принудительно в ручном режиме (см. описание ниже), холодильник автоматически перейдет в нормальный режим работы через 2 часа после запуска СТ. Также для перехода в нормальный режим работы можно просто отключить от сети шнур питания холодильника и затем вновь включить его. В режиме СТ кнопки VACATION и QUICK FREEZE, расположенные на панели управления (ПУ) холодильника, не функционируют — при их нажатии только подается звуковой сигнал. При прохождении СТ, если система диагностики выявила ту или иную неисправность, на панели управления отображается соответствующий код ошибки, при этом выполнение текущих процедур СТ прекращается. Проверка индикаторов на ПУ (только в режиме СТ) выполняется одновременным нажатием кнопок VACATION и QUICK FREEZE — через 1 с все светодиоды одновременно засветятся. Если кнопки отпустить, индикация вернется к предыдущему состоянию.

СТ имеет три этапа, два из которых обеспечивают непосредственное выполнение тестовых процедур, а третий — переход в обычный режим работы холодильника. Порядок запуска любого этапа СТ и описание этих этапов СТ приведены в таблице 1.

Таблица 1. Этапы выполнения СТ

Этап	Действия для активации этапа	Описание	Примечание
Тест 1	Нажимают кнопку TEST один раз	Компрессор и вентилятор работают в нормальном режиме, ТЭН оттаивания выключен, все индикаторы на ПУ не светятся	—
Тест 2	Нажимают кнопку TEST еще один раз из состояния «Тест 1» или два раза из состояния нормального режима	Компрессор и вентилятор выключены, ТЭН оттаивания включен, на ПУ светятся только индикаторы кнопок VACATION и QUICK FREEZE	Если вследствие работы ТЭН оттаивания температура повышается до 7°С (контролируется датчиком оттаивания), холодильник переводится в нормальный режим работы
Нормальный режим	Нажимают кнопку TEST еще один раз из состояния «Тест 2»	Холодильник переходит в нормальный режим работы	Запуск компрессора происходит спустя 7 минут после перехода в нормальный режим работы холодильника

Что отмечают пользователи

Многие из покупателей, у которых прибор используется уже не один год, отмечают, что в холодильнике не образуется лед, вся лишняя влага удаляется благодаря системе «Ноу Фрост». От хозяйки требуется лишь протирать полки от естественных загрязнений. Морозильное отделение работает безупречно: любые продукты (мясо, рыба, ягоды) не вымерзают, все полезные свойства сохраняются в первоначальном состоянии.

Система «Супер Фриз» работает максимально эффективно в течение 3 часов, после чего холодильник LG GA B409UEQA переходит в стандартный режим охлаждения. Модель оснащена функцией «Детская защита», способной блокировать звуковые кнопки на передней панели. Работает прибор практически без шума, иногда можно уловить потрескивание/поскрипывание, но в пределах допустимого. Единственным минусом, отмеченным пользователями, является провисание нижней полки над ящиками, появляющееся вследствие установки емкостей (кастрюль, контейнеров) значительного веса.

Коды ошибок холодильника «ЭлДжи»

Плата управления оснащена системой самодиагностики. Именно она выводит на дисплей код неисправности. Иногда это может быть системный сбой, исключить который можно путем перезагрузки:

• Отключите холодильник от сети.
• Подключите через 10-15 минут.

Если за это время код исчез с экрана, значит, проблема решена. Если снова высветился — случилась поломка. Чтобы точно определить, какой узел сломался, загляните в инструкцию либо в нашу таблицу:

Код ошибки	Что означает	Как устранить неполадку своими руками
FS	В морозильном отделении не работает термодатчик.	Вероятно, случилось короткое замыкание. Проверьте контакты и проводку датчика. Выполните замену неисправной детали. Чтобы предупредить подобные неполадки, рекомендуется устанавливать стабилизатор напряжения.
rS	Замкнуло датчик холодильного отделения.	Сенсор не подлежит ремонту. Выполняется диагностика элемента, проводится замена.
dS	Датчик 2 морозильного отсека не подает сигнала.	Нет связи с датчиком и платой управления. Осматриваются контакты и соединения. Выполняется замена.
dH	Вышел из строя сенсор испарителя.	В отделении повышена температура. Нужна проверка сенсора и установка новой детали.
FF	Вентилятор морозильной камеры не функционирует.	Вентилятор разгоняет холодный воздух по камере в системе Ноу Фрост. Если он нерабочий, значит, температура начнет повышаться. Проверяются лопасти на наличие обледенения, проводится разморозка. Проводится диагностика мотора, он заменяется исправным.
CF	Сломался вентилятор холодильной камеры.	Нужно проверить, выяснить причину выхода из строя и установить исправные элементы.
CO	Неисправна проводка между платой управления и информационным дисплеем.	Может наблюдаться сбой в работе дисплея. Осмотр проводки на момент подгаров и нарушения изоляции. Замена шлейфа.
dP	Мотор заслонки не срабатывает.	Нужен осмотр, выяснение причины неполадки и ее устранение. Вероятно, мотор не функционирует. Тогда выполняется его замена.
Er	Испаритель морозильного отделения не работает.	Произошла поломка одной из деталей испарителя: сенсора, таймера, нагревателя. Проводится диагностика, прозвон частей и узлов. Заменяется неисправный элемент.

Подобные коды можно заметить в любых моделях, но чаще всего в LG GR-389SQF, LG R-S392QVC, LG GR-P227ZCAW, LG GA-B489 ZVCK.

Также могут мигать и загораться определенные индикаторы. Как только вы заметите подобные символы на дисплее, не откладывайте осмотр, вызывайте мастера либо проводите его своими силами.

Самодиагностика

Электронная система управления холодильника имеет встроенную функцию диагностики ошибок. Если в процессе работы возникают сбои или появляются различные неисправности, система управления формирует соответствующие коды ошибок. Коды ошибок отображаются на ПУ с помощью светодиодов задания температуры морозильной камеры FREEZE TEMP (рис. 2), причем, используются только четыре индикатора из пяти.

Рис. 2. Индикаторы кодов ошибок на ПУ холодильника

Коды ошибок могут отображаться как в обычном режиме работы холодильника, так и при прохождении СТ. Если на ПУ высветился код ошибки, функциональные кнопки блокируются. В случае, если причина ошибки была устранена или самоустранилась, холодильник автоматически переходит в нормальный режим работы.

Индикация ошибок и причины их возникновения приведены в таблице 2.

Таблица 2. Индикация ошибок и причины их возникновения

Индикация ошибки*	Наименование ошибки	Описание	Примечание
1	2	3	4
○	●	●	●	В цепи температурного датчика морозильной камеры (F-SENSOR) был выявлен обрыв или короткое замыкание	В точке соединения датчика F-SENSOR с ЭМ (конт. 2 соединителя CON4 — см. рис. 1) зафиксировано напряжение, отличное от 0,5…4,5 В. Если в цепи датчика обрыв, в указанной точке будет напряжение 5 В, при коротком замыкании — 0 В	Компрессор переводится в режим работы 15 мин включен/ 15 мин выключен
●	●	○	●	В цепи температурного датчика оттаивания (D-SENSOR) был выявлен обрыв или короткое замыкание	В точке соединения датчика D-SEN­SOR с ЭМ (конт. 4 соединителя CON4) зафиксировано напряжение, отличное от значений 0,5…4,5 В	ТЭН оттаивания выключен
○	○	○	○	Не работает режим разморозки (оттаивания)	Датчик D-SENSOR не фиксирует повышения температуры после включения ТЭН оттаивания. Индикация ошибки появляется через 4 часа после фиксации неисправности. В подобном случае проверяют цепи питания ТЭН оттаивания	—

*● — индикатор не светится,  ○ — индикатор светится.

Отметим, что неисправности в цепи датчика температуры окружающей среды (RT-SENSOR) не фиксируются автоматически на ПУ в виде соответствующего кода ошибки. Для проверки этого датчика одновременно нажимают и удерживают кнопки QUICK FREEZE и FREEZE TEMP. Если датчик исправен, через 1 с загораются все светодиоды на ПУ, в противном случае не светится только индикатор кнопки VACATION. Схема управления холодильником считает, что датчик исправен, если в его точке соединения с ЭМ (конт. 1 соединителя CON3) фиксируется напряжение в диапазоне 0,5…4,5 В.

Неисправность клапана холодильник LG 479

Холодильники этой серии характеризуются двумя отделениями, работающими от одного компрессора. В связи с этим используется магнитный клапан, направляющий поток хладагента циклично и переменно в камеры. Если магнитный клапан переключения режимов «залип», то в морозильной камере температура будет снижаться, а вверху повышаться. Узел не ремонтируется, требуется замена клапана.

Такие неисправности характерны для холодильников, когда на одном компрессоре режим в камерах независимый, есть 2 кнопки управления. В качестве профилактики рекомендуется менять режим, с отступлением от средних значений, в случае крайней необходимости и ненадолго.

Характерные неисправности двухкамерных холодильников LG

Холодильники LG служат подолгу. Однако технике свойственно со временем выходить из строя. С первого дня эксплуатации нужно беречь блок электронного управления и компрессор, особенно, инверторный. Электронная настройка программы требует внимания. Пошаговая инструкция изложена в соответствующем разделе документации к прибору.

Некоторые модели отмечаются в отзывах, как излишне шумные. Частично причина кроется в качестве сборки на разбросанных по миру площадках. Однако правильная установка по уровню, обтяжка крепежа своими руками, стандартные вентиляционные зазоры частично устранят шум холодильника LG. Ремонт требуется, когда к шуму добавится посторонний стук, свист или сильный нагрев компрессора.

Поломкой считается, если одна их камер холодильника перестала держать заданный режим. В морозильнике появился лед или минусовая температура наблюдается в холодном шкафу. Причин может быть несколько:

• сбои в системе автоматического регулирования;
• отказ датчиков температуры;
• неисправны реле;
• проблема контура охлаждения, связанная с утечкой фреона или отказом компрессора;
• неисправность магнитного клапана в однокомпрессорном двухкамерном аппарате.

Неисправность системы No Frost холодильника LG даст знать нарушением температурного режима, обледенением внутри камеры охлаждения. Система воздушного охлаждения продуктов сложна и сбалансирована. В комплекс входит испаритель, из него холодный воздух, задувается вентилятором в морозильник. Затем газ по воздушному клапану поступает на обогрев плюсовой камеры. Проблемы могут быть связаны:

• в испарителе или камерах отказал датчик температуры;
• перестал работать вентилятор из-за обледенения или отказа мотора;
• не работает ТЭН;
• не отрегулирован воздушный клапан.

Появление наледи в морозильной камере, «шубы» в холодильнике указывает на возможную неисправность  в контуре отвода конденсата.

Признаки поломки реле температурного режима

Температура хранения продуктов в холодильнике может регулироваться «в ручную» или механически, а также посредством электронной панели, в зависимости от используемой модели. Есть техника, в которой оснащен различный тип регулировки.

В устаревших моделях регулировка осуществляется благодаря перемещению рычажков или ручек.

Такой тип температурной настройки можно встретить у следующих производителей:

1. Атлант. Собранный на Минском заводе холодильник оснащен механическим типом переключения. В аппарат встроена специальная ручка, которая меняет 7 положений, в которых 1 — наивысший показатель, 7 — самый низкий;
2. Индезит. Ручка регулировки выставляется на 5 разных показателей: 1 — самая высокая.
3. Бирюса. Температурный регулятор выполнен в виде 7–ми режимной ручки, переключение которой выполняется при помощи поворотов.

Читать далее: 9 лучших рецептов охлаждающих масок для лица

О том, какая температура должна быть в холодильнике такого типа, указано в прилагающийся инструкции. В зависимости от необходимости, показатель можно изменить.

Таким типом управления оснащены дорогие марки техники. Температура в холодильнике и морозильной камере регулируется отдельно.

1. Температура в холодильнике Самсунг, как в холодильной камере, так и в морозилке, настраивается независимо. В холодильной камере производитель изначально зафиксировал показатель в 3⁰. Но его можно поменять, путем нажатия специальной кнопки;
2. Температура в морозильной камере бытового холодильника Бош регулируется при помощи кнопочной панели. Та же система задействована и в холодильной камере. Кроме того, аппараты Бош наделены функцией «Суперохлаждения», в результате которой, после интенсивного охлаждения температурный показатель фиксируется на отметке в 2⁰;
3. LG. Подавляющее число холодильников этой марки также оснащены раздельной регулировкой;
4. Норд: тот же принцип действия.

О том, что вышел из строя терморегулятор, свидетельствуют следующие признаки:

• компрессор работает с небольшими перерывами или без них;
• температура в камере понизилась до 0°С;
• стены покрылись льдом;
• агрегат не включается после отключения;
• в камере тепло;
• лужа под бытовой техникой.

Такие признаки могут говорить и о поломках других деталей агрегата, но термостат проверяют в первую очередь.

Если мотор холодильника работает безостановочно, исправность детали проверяют с помощью термометра. Для этого агрегат отключают от сети, вынимают все продукты, производят разморозку. После этого прибор включают и устанавливают максимально низкую температуру. В центр камеры помещают термометр и оставляют на 2 часа.

Если внутри камеры образовалась наледь, диагностику проводят иначе. Во время работы компрессора регулировочную ручку поворачивают в сторону увеличения температуры внутри камеры. Исправная деталь зафиксирует нужный уровень и остановит мотор. Если этого не произойдет, терморегулятор придется поменять.

Когда холодильник не включается, для проверки находят два провода, которые входят в термостат. Их отсоединяют и замыкают. Если агрегат заработал, значит, реле неисправно.

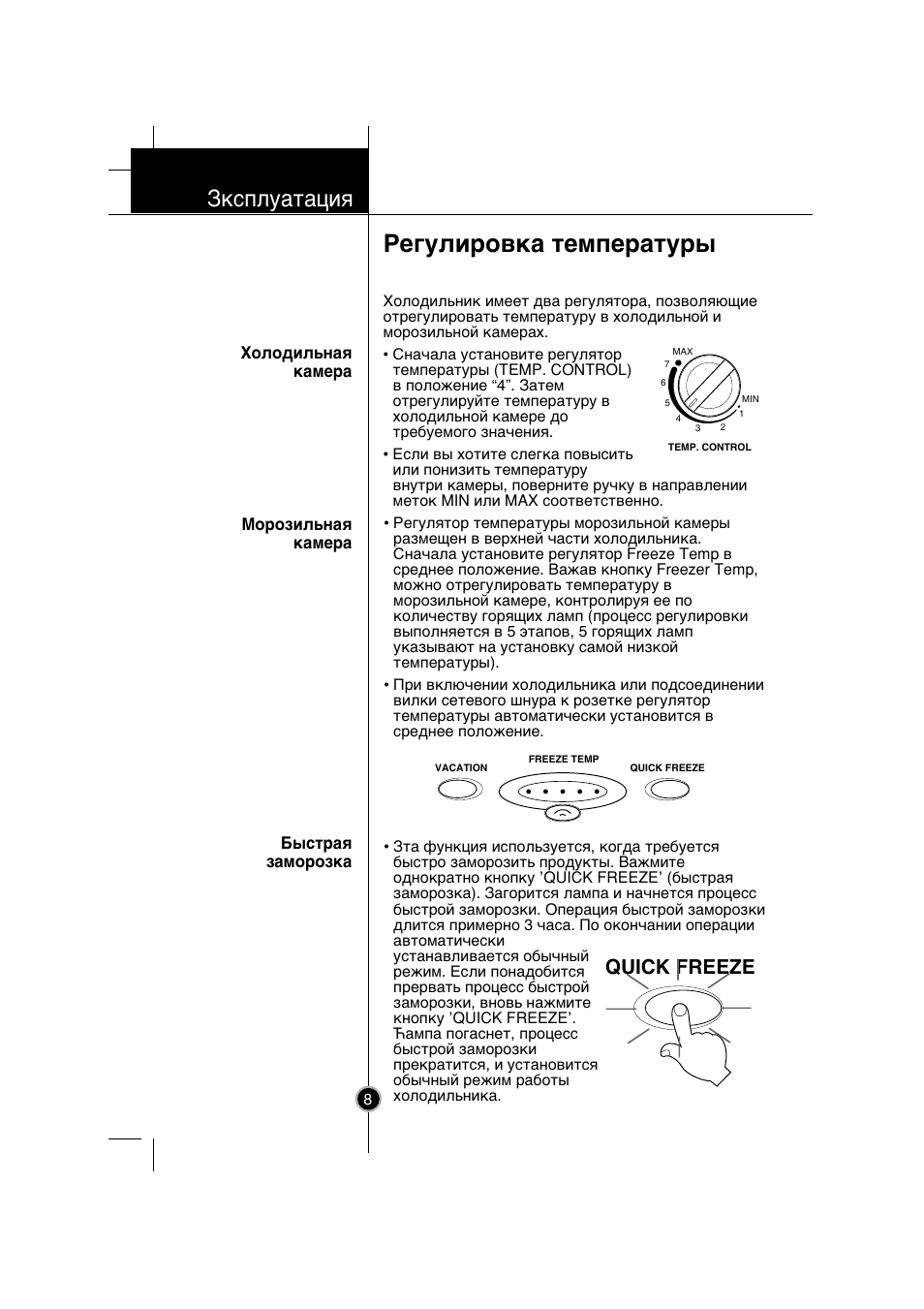

Samsung и LG

Практически во всех моделях последних годов выпуска температура в морозильном отсеке и в холодильной камере регулируется по отдельности. Бренд в основном выпускает модели с электронным управлением.

Изначально в холодильной камере предустановлено значение 3 градуса. Если хотите его изменить, нажмите кнопку Fridge. Каждое нажатие – один градус. Диапазон возможных значений здесь от 1 до 7 градусов.

Диапазон регулировки морозилки от –14 до –25°C. Температура выставляется аналогичным образом.

Холодильники этой марки регулируются так же, как и «Самсунг». В этих моделях, помимо суперзаморозки, может быть предусмотрено еще и суперохлаждение. В этом режиме устройство работает два часа, после чего возвращается к первоначальным настройкам.

Холодильник LG GR 349SQF инструкция на русском языке в PDF

Главная > Холодильники > Холодильник LG GR 349SQF инструкция

Модель:	Формат:	Размер:	Язык:	Скачать:
Холодильник LG GR 349SQF инструкция	PDF	2. 45 MB	русский

Основные характеристики Холодильник LG GR 349SQF

Расположение морозильной камеры	снизу
Характеристики:
Количество камер	2
Объем холодильной камеры	229 л
Объем морозильной камеры	111 л
Общий объем	340 л
Управление	поворотные переключатели
Кол-во компрессоров	1

Кол-во контуров охлаждения
1
Температура морозильной камеры
до -18°C

Время сохранения холода
12 ч

Мощность замораживания
8 кг/сутки

Функции/возможности
Автоматическая разморозкаИндикатор закрытия дверцыПеревешивание дверейБыстрая заморозка

No Frost
морозильная/холодильная камеры

Общие характеристики:

Класс энергопотребления
B / 460 кВт/год /

Цвет
белый

Габариты (ВхШхГ)
171х59. 5х62.6 см

Описание: Холодильник LG GR-349SQF

Средний холодильник, как пишут пользователи, модели LG GR 349SQF свойственно ломаться в процессе эксплуатации где-то через 3-4 года. Ремонту пригоден, но не приятно.

Холодильник LG GR 349SQF не требует разморозки, но требует ухода за собой :-). В холодильнике предусмотрен режим супер-экономии, например, когда Вы уезжаете на 2-3 недели в отпуск.

Из недостатков можно назвать лишь 2 вещи, это хрупкость пластиковых полок в холодильнике, и то, что его давно нет в продаже. Холодильник LG данной модели достойно себя зарекомендовал за многие годы.

Холодильник LG GR349SQF. Преимущества и недостатки

Преимущества:

• No Frost;
• повышенная емкость при своих габаритах;
• тихий;
• обдув всего пространства холодильника «multi air-flow»;
• функция «быстрая разморозка».

Недостатки:

хрупкий пластик в зоне свежести.

Ошибки и их устранение

Если оборудование плохо охлаждает или замораживает продукты, то необходимо установить корректор в среднее положение, а затем дождаться снижения температурного фона. Оптимальная температура в холодильнике нарушается при нагреве корпуса прямыми солнечными лучами или теплом от радиаторов системы отопления, в этом случае потребуется переставить холодильную установку. Загрузка горячих продуктов в большом количестве приводит к прогреву холодильного отделения, поэтому производитель рекомендует охлаждать блюда перед укладкой в отсеки.

Образование инея в морозильной камере оборудования с системой No Frost указывает на повреждение уплотнителя или попадание посторонних предметов между резиновым кантом и корпусом. Дефект возникает при нарушении условий нормальной вентиляции или переполнении отсека продуктами. Появление конденсата на внешней поверхности корпуса или внутри камер не является дефектом, владельцу не требуется дополнительно настраивать установку. Производитель рекомендует удалить следы влаги с помощью сухой салфетки или куска ткани.

• Перевесить дверь холодильника
• Стабилизатор напряжения для холодильника как выбрать
• Регулировка температуры в холодильнике Атлант
• Чем приклеить резинку в холодильнике
• Схема работы холодильника
• Почему не отключается холодильник Индезит

Неисправности холодильника LG с системой No Frost марки GR — 389 SQF

Аппарат  российской сборки, двухкамерный, с системой «без инея», большой морозильной камерой снизу – завоевал популярность в российских семьях.  Полный Ноу Фрост, высота 188, нижняя морозилка, светодиодная подсветка и безотказность в работе  больше десяти лет – так характеризуют аппарат пользователи.

Пульт с кнопочным переключением режимов сигнализирует об отклонениях на табло Freeze Temp. После отключения питания все настройки устанавливаются в среднее положение. Электронный модуль расположен в верхней части под декоративной панелью. Встроенный режим самодиагностики можно активировать вручную,  тестирование всех систем займет 2 часа.

Характерные неисправности, обнаруженные при диагностике:

• вторая лампочка слева указывает на обрыв или замыкание датчика морозильной камеры;
• четвертая лампочка слева горит — неисправность датчика оттаивания;
• светятся все лампочки – не работает Ноу Фрост.

Если под нижней полкой морозильника обнаружен лед – засорилась система отвода конденсата. Чтобы ее прочистить потребуется снять декоративную облицовку и найти сливное отверстие. Разморозить трубку можно самостоятельно. При всех манипуляциях холодильник должен быть обесточен.

Если Ноу Фрост работает, датчики исправны — проблемы в контуре охлаждения. Только мастер может проверить количество фреона, есть ли проход в капиллярной трубке, работоспособность компрессора.

Холодильник LG GC -339NGLS — неисправности

Модель с зеркальной фронтальной поверхностью, двухкамерная, с нижним морозильником.  Компрессор один. Управление электронное. Разморозка верхней камеры автоматическая, нижней – ручная.

Неисправности холодильников связаны с их конструкцией:

• не держит режим морозильная или холодильная камера;
• в холодильной камере нарастает ледяная шуба;
• под ящиками холодильника копится вода;
• лужи стоят на полу, под холодильником.

Если нарушается режим в камерах, может быть отказал один из датчиков температуры. Другой причиной зачастую является неисправность перепускного магнитного клапана. Температура в холодильнике может быть высокой из-за неплотного закрывания двери, изношенной уплотнительной резины. Бывает, сломан контакт, лампочка в камере горит даже при закрытой двери.

Если вы сделали все, что предписывает инструкция, осталось вызвать мастера. Он установит причины. Кроме перечисленных неисправностей, может быть:

• утечка фреона из поврежденного контура;
• неисправность компрессора или пускового реле двигателя;
• засор компрессорной трубки.

Признаки проблем сходные, и только специалист может найти и устранить поломку.

Элементы контроля и измерительные цепи

На ЭМ поступают следующие внешние сигналы:

• с датчика RT-SENSOR сигнал поступает через конт. 9 соединителя CON2, делитель R19 RF3 на выв. 7 МК IC1;
• с датчика D-SENSOR сигнал поступает через конт. 1 соединителя CON3, делитель R16 RF2 на выв. 10 МК;
• с датчика F-SENSOR сигнал поступает через конт. 3 соединителя CON3, делитель R15 RF1 на выв. 11 МК;
• с датчика закрытия двери сигнал поступает через конт. 5 соединителя CON3, делитель R5 R7 на выв. 6 МК.

В составе ЭМ имеется специальная компенсационная цепь, предназначенная для коррекции температуры в морозильной камере холодильника в условиях, когда внешняя температура сильно отличается от нормальной.

Порядок компенсации температуры показан в таблице 4.

Таблица 4. Компенсация температуры в морозильной камере

Номинал компенсационного резистора R1 (см. рис. 4)	Компенсация температуры (°С)	Примечание
180 кОм	+5	Компенсация тепла
56 кОм	+4
33 кОм	+3
18 кОм	+2
12 кОм	+1
10 кОм	Нет компенсации
8,2 кОм	-1	Компенсация холода
5,6 кОм	-2
3,3 кОм	-3
2 кОм	-4
470 Ом	-5

Пример:если номинал резистора R1 (рис. 4) изменить с 10 до 18 кОм, температура в морозильной камере повысится на 2°С.

Работа цепей звуковой сигнализации, начального сброса (RESET), клавиатуры и индикации дополнительных пояснений не требует (см. выше).

В таблице 5 приведены параметры термодатчиков D-/RT-/F-SENSOR.

Таблица 5. Параметры термодатчиков холодильника

Температура (°С)	Сопротивление датчика F-SENSOR(кОм)	Сопротивление датчиков RT-/D-SENSOR(кОм)
-20	22,3	77
-15	16,9	60
-10	13	47,3
-5	10,1	38,4
7,8	30
+5	6,2	24,1
+10	4,9	19,5
+15	3,9	15,9
+20	3,1	13
+25	2,5	11
+30	2	8,9
+40	1,4	6,2
+50	0,8	4,3

Литература

1. Холодильники LG. Учебное пособие для специалистов по обслуживанию.

2. LG Electronics. Service manual. Refrigerator, model GR-349/389SQF.
клавиатуры и индикации дополнительных пояснений не требует(см. выше).

Холодильник LG, модель: GR-349/389SQF

Безопасность

Пожалуйста, прочитайте следующие инструкции перед обслуживанием холодильника.

Проверьте сопротивление изоляции прибора.
Отключите прибор от сети перед сервисным обслуживанием для предотвращения поражения электрическим током.
Всякий раз, когда тестирование проводится при включенном питании, надевайте резиновые перчатки, чтобы избежать поражения электрическим током.
При использовании любого прибора, проверьте его соответствие для измерения тока, напряжения и мощности.
Не касайтесь металлических изделий в морозильной камере мокрыми руками

Это может вызвать обморожение.
Следите, чтобы вода не попадала на электрические элементы из механических частей.
Когда проводится проверка нижнего раздела холодильника с открытой верхней дверью, двигайтесь с осторожностью, чтобы не удариться о верхнюю дверь.
Когда необходимо наклонить прибор, достаньте любые материалы с полок и сами полки, особенно стеклянные.
При обслуживании испарителя, наденьте хлопчатобумажные перчатки. Это необходимо предотвращения травм от острых краев.
Ремонт холодильного контура проводите в специализированном сервисном центре

Газ внутри схемы может загрязнять окружающую среду.

Зарядка хладагента в компрессор.

Испытайте холодильник, подключив его к электрической сети до операции по заправке. Необходимо установить работоспособность мотор-компрессора и сразу же выявить дефекты всей системы. Если дефекты были обнаружены, возможные остатки хладагента R134a удаляют путем разрыва конца трубки в узком месте. (Рис. 1

Замените фильтр и все поврежденные компоненты. Выпаяйте и извлеките кусок оставшейся трубки и затем запаяйте трубку с муфтой Ганзена на это же место. (Рис. 2

Операцию пайки необходимо выполнять при открытом клапане, так чтобы пары флюса могли свободно выходить. Пайка должна быть без раковин между двумя трубками, необходимо учитывать, что в процессе нагревания точка пайки расширяется. Трубка оснащена муфтой Ганзена «папа» и подключается к трубке вакуумного насоса. (Рис. 3

Воздух начинает откачиваться из системы после запуска насоса. Система охлаждения должна быть под вакуумом, до показания манометром вакуума (0 абсолютный, -1 атм., -760 мм рт.ст.) в любом случае желательно, чтобы насос работал в течение приблизительно 30 минут. (Рис. 3

В случае если обнаружена утечка, необходимо остановить вакуум-насос и добавить небольшое количество фреона в систему, если вакуум не может быть получен (манометр не может упасть до -1 атмосферы), запустить холодильную установку и найти утечку с помощью течеискателя. При дефектной пайке, при открытии клапана не восстанавливается нормальное внешнее давление внутри контура. Это происходит потому что остатки припоя всасываются в трубку и блокируют ее, давление должно быть выровнено при открытии клапана.

SOLVED: LG Refrigerator Not Cooling Properly , Холодильник и Морозильная камера — Холодильник

Вот три основные причины, если они в порядке, есть семь других причин:

Причина 1

Змеевики конденсатора загрязнены

Змеевики конденсатора обычно расположены под холодильником. Они рассеивают тепло при прохождении через них хладагента. Если змеевики конденсатора загрязнены, они не будут эффективно рассеивать тепло. По мере того, как мусор скапливается на змеевиках, холодильник становится менее эффективным, заставляя холодильник работать тяжелее, чтобы охладиться. Если змеевики сильно загрязнены, холодильник не сможет поддерживать нужную температуру. Проверьте змеевики конденсатора, чтобы определить, не загрязнены ли они. Если змеевики конденсатора загрязнены, очистите их.

Причина 2

Двигатель вентилятора конденсатора

Двигатель вентилятора конденсатора всасывает воздух через змеевики конденсатора и над компрессором. Если двигатель вентилятора конденсатора не работает должным образом, холодильник не будет охлаждаться должным образом. Чтобы определить, неисправен ли двигатель вентилятора, сначала проверьте лопасть вентилятора на наличие препятствий. Затем попробуйте повернуть лопасть двигателя вентилятора вручную. Если лопасть не вращается свободно, замените двигатель вентилятора конденсатора. Если препятствий нет и лопасть вентилятора свободно вращается, используйте мультиметр для проверки электродвигателя вентилятора на непрерывность. Если электродвигатель вентилятора конденсатора нарушен, замените его.

Причина 3

Двигатель вентилятора испарителя

Двигатель вентилятора испарителя всасывает воздух через змеевики испарителя (охлаждающие) и циркулирует по холодильному и морозильному отделениям. Некоторые холодильники имеют более одного двигателя вентилятора испарителя. В холодильниках только с одним испарителем испаритель расположен в морозильной камере. Если вентилятор испарителя не работает, он не будет подавать холодный воздух в холодильную камеру. Если это произойдет, морозильник все равно может остыть, а холодильник не остынет. Чтобы определить, неисправен ли двигатель вентилятора испарителя, попробуйте вручную повернуть лопасть вентилятора. Если лопасть вентилятора не вращается свободно, замените двигатель вентилятора. Кроме того, если двигатель необычно шумный, замените его. Наконец, если двигатель вообще не работает, используйте мультиметр, чтобы проверить обмотки двигателя на непрерывность. Если обмотки не имеют целостности, замените двигатель вентилятора испарителя.

Причина 4

Пусковое реле

Пусковое реле работает вместе с пусковой обмоткой для запуска компрессора. Если пусковое реле неисправно, компрессор может иногда не работать или вообще не работать. В результате холодильник не будет достаточно холодным. Чтобы определить, неисправно ли пусковое реле, используйте мультиметр, чтобы проверить его на непрерывность между клеммами запуска и пуска. Если пусковое реле не имеет непрерывности между клеммами запуска и пуска, замените его. Кроме того, если пусковое реле имеет горелый запах, замените его.

Причина 5

Термостат контроля температуры

Термостат контроля температуры подает напряжение на компрессор, двигатель вентилятора испарителя и двигатель вентилятора конденсатора (если применимо). Если термостат контроля температуры не работает должным образом, это может помешать работе системы хладагента. Чтобы определить, неисправен ли термостат, поверните термостат от самого низкого положения до самого высокого и прислушайтесь к щелчку.

Описание электронного модуля

В холодильниках LG GR-349/389SQF применяется ЭМ, имеющий заказной код 6871JB1037A. Внешний вид ЭМ показан на рис. 3, его принципиальная электрическая схема приведена на рис. 4, на рис. 5 — схема подключения к ЭМ внешних компонентов и узлов, а расположение элементов на плате — на рис. 1.

Рис. 3. Внешний вид ЭМ

Рис. 4. Принципиальная электрическая схема ЭМ

Рис. 5. Схема подключения внешних компонентов и узлов к ЭМ

Рассмотрим состав, назначение и принцип работы компонентов и узлов в составе ЭМ.

ЭМ управляет следующими компонентами и узлами в составе холодильника:

• компрессором (и его вентилятором);
• вентилятором;
• ТЭН оттаивания;
• светодиодными индикаторами на ПУ;
• динамической головкой (звуковой сигнал).

В свою очередь, на ЭМ поступают сигналы с температурных датчиков (RT/D/F-SENSOR), датчика открытия двери и функциональных кнопок на ПУ. ЭМ соединяется с платой ПУ отдельным шлейфом.

В состав ЭМ входят следующие элементы и узлы:

• микроконтроллер (МК) IC1 типа GMS81504 — см. рис. 4;
• источник питания (IC2 типа 7812, IC3 типа 7805);
• элементы цепей управления силовыми нагрузками (реле RY1-RY3 и транзисторная сборка IC4 типа KID65003AP, аналог — ULN2003);
• детектор напряжения/формирователь сигнала начального сброса IC6 (BMR 0101D, аналог — KIA7042);
• буферные каскады на «цифровых» транзисторах в цепях звукового сигнала, матрицы индикации и кнопок на ПУ (Q1-Q4 типа KRA106M);
• кварцевый резонатор OSC1 (4 МГц);
• элементы цепи компенсации температуры (R1, R10);
• кнопка TEST (инициация СТ).

Как регулировать температуру в холодильнике LG

Холодильник LG с несколькими температурными зонами уже дома. Он отрегулирован на стадии сборки, но если нет дисплея, как можно узнать и настроить температуру внутри камер? Поможет термометр для холодильников или простой бытовой прибор с точной градуировкой. Следует набрать воды, подержать в холодной камере, а потом измерить температуру. По центру она должна быть 4 градуса, выше – теплее.

В морозильнике с шоковой заморозкой используют кратковременный режим до -25 градусов, стандартная температура – минус 18. Проверить, сколько градусов на полочках можно, используя термометр для холодильников.

Почти все двухкамерные холодильники LG имеют раздельные регуляторы морозильника и холодильника. Электронное регулирование точнее механического. После измерения, необходимо настроить температуру, как написано в инструкции. Независимо, капельная разморозка, или No Frost, настройка одинакова. Если вы устанавливаете новые параметры, а режим в камерах не меняется, самое время проверить исправность датчика.

PDF Viewer for Windows 7

Еще одна программа — PDF Viewer, очень маленькая и простая, не требует много ресурсов. Разработчиком является Vivid Document Imaging Technologies. Возможно функционал кому-то покажется слишком скромным в отличие от предыдущего софта, но с основными задачами этот просмотрщик справляет «на ура» и имеет удобный интуитивно понятный интерфейс. Тем более что программа бесплатная. Она умеет:

• Просмотр ПДФ-файлов
• Выделение фрагментов текста, добавление сносок и стрелок
• Сохранение картинок из файла в отдельные графические файлы
• Смена ориентации страниц — поворот в любую сторону
• Изменение масштаба — отдалять и приближать
• Функция полноэкранного отображения
• Печать файлов
• Поддержка файлов на 85 языков

Минусы программы:

• Непривычный скроллинг по документу. Для этого нужно «захватывать» страницу левой кнопкой мыши и двигать мышь вверх или вниз
• Интерфейс только на английском языке

В общем PDF Viewer подойдет тем, кому нужна простая программа, не требовательная к оборудованию компьютера.

Минимальные системные требования

Версия Windows	XP, Vista, 7, 8, 10
Место на диске	1 Mb
Память ОЗУ	512 Mb
Частота процессора	1 GHz
