Автомагнитола кларион для матиз

Распиновка для различных марок авто и магнитол

Приступая к работе, ознакомьтесь с инструкцией к ресиверу, а также обратите внимание на маркировку и фишки самого изделия. На распиновку магнитол влияют штатные разъемы в разных автомобилях

Схема распиновки iso разъемов к магнитолам pioneer

Подключение акустики этого хорошо известного, пользующегося популярностью у автомобилистов бренда, имеет некоторые особенности. Перед началом работы обязательно изучите руководство к установке. Монтаж прост, главное разобраться в назначении каждого цвета. Помимо инструкции в комплект входят две «фишки» с 4 парами контактов: для питания и акустики.

В распиновке штекера 10-20 выходов, функционал каждого разъема меняется зависимости от модели. Для серии KEH характерна следующая схема: № 1 — антенна, № 2 — зажигания, № 3-6 и 8-11 — усилители. Чтобы не запутаться внимательно изучите инструкцию.

Чтобы не сжечь акустику, перед подключением динамиков нужно подсоединить магнитолу, проверить, чтобы она светилась и переключалась.

toyota

Распиновку акустики этой марки осуществляют по стандартным схемам. Оптимально выбрать систему питания от АКБ, в этом случае нет риска его разрядки.

ISO разъем:

№ 1	А+
№ 2	GND
№ 3	BAT+
№ 4	Подсветка
№ 5	Антенна
№ 6	Динамики (RR+, RR-, RF+, RF-, LF+, LF-, LR+, LR-)

sony

При подключении магнитолы используются стандартные схемы.

№ 1	ANT
№ 3	LR. Линейный выход
№ 4	GND. Линейных выход
№ 5	RR. Линейный выход
№ 6	CD – LCH
№ 7	CD – GND
№ 8	CD – RCH
№ 9	CD – Reset
№ 10	CD – CD clock out
№ 11	CD – DSPL select
№ 12	CD – data out
№ 13	CD – clock in
№ 14	CD – data in
№ 16	A+
№ 17	GND
№ 18	ANT GND
№ 22-27	Динамики (LF-, LR+, RF-, RR+, LF+, LR-, RF+, RR-)
№ 28	Mute
№ 29-30	Динамики (LF-, LR+, RF-, RR+, LF+, LR-, RF+, RR-)
№ 31	ANT CONT
№ 32	CD ACC Постоянный
№ 33	AMP Постоянный
№ 34	B UP

nissan

Универсальный разъем:

№ 1-6	Динамики (LR+, RR+, LR-, RR-, LF+, RF+)
№ 7	А+
№ 8	Подсветка
№ 9	BAT+
№ 10	Динами LF-
№ 11	динамик RF-
№ 12	Антенна
№ 13	GND

honda

Все модели автомобильных магнитол оборудованы универсальным европейским штекером для подключения к гнезду.

№ 1	Динамик RR+
№ 2	Динамик LR+
№ 3	Подсветка
№ 4	BAT+
№ 5	A+
№ 6	Антенна
№ 7-10	Динамики LF+, RF+, RR-, LR-
№ 13	GND
№ 14-15	Динамики LF-, RF-

bmw

Стандартная европейская разводка выводов.

№ 1	А+
№ 2	BAT+
№ 3	GND
№ 4	—
№ 5-12	Динамики RR+, RR-, LF+, LF-, RF+, RF-, LR+, LR-

alpine

Alpine TDE-7823W: 1 – BAT+,

№ 2-5	Динамики LR-, LR+, RR-, RR+
№ 7	Усилитель
№ 8	Антенна
№ 9	GND
№ 10-13	Динамики LF-, LF+, RF-, RF+
№ 5-12	А+

mitsubishi

Во всех моделях используется стандартная европейская распиновка акустической системы.

№ 1-2	Динамики RR+, LR+
№ 3	Управление антенной
№ 4	Управление подсветкой
№ 5-8	Динамики LF+, RF+, RR-, LR-
№ 10	А+
№ 11	BAT+
№ 12	Управление подсветкой
№ 13-14	Динамики LF-, RF-
GND

Стандарты 1DIN и 2DIN

Отличия между ними заключаются в высоте магнитол. Цифра 2 в обозначении стандарта 2DIN говорит о том, что высота двухдинового ресивера в 2 раза больше, чем устройства, сделанного по стандарту 1DIN. Последние магнитолы сейчас являются наиболее востребованными и распространенными. Установка двухдиновых магнитол возможна не в любую машину, поскольку на передней панели должно быть предусмотрено соответствующее посадочное место.

Все автомагнитолы делятся на два типа: с фирменным коннектором, выполненным чаще всего в виде вилки, и расположенным на задней стенке, и с универсальным разъемом ИСО. В первом случае следует приобрести фирменный коннектор для магнитолы, распиновка которого подходит под нужную модель. Если на машине установлено гнездо ISO, то на другом конце фирменного кабеля тоже должна быть вилка ISO. Во втором случае подключение магнитолы осуществляется напрямую к гнезду ISO, находящемуся в автомобиле.

При замене магнитолы на другую следует посмотреть на заднюю стенку и определить, какая колодка там находится. После этого можно решить, приобретать ли фирменную вилку или можно подключить устройство к машине через уже установленное гнездо ISO. Распиновка разъема автомагнитолы осуществляется по стандарту ISO 10487.

(2) Clarion DB175MP MP3 Player PDF Manuals and User Guides

Clarion DB175MP: Available Instructions

Clarion DB175MP Owner’s Manual (30 pages)

Product ID: #1234070
Category: Car Receiver
File Path: clarion/db175mp_1234070.pdf
Pages: 30

Clarion DB175MP Operation & User’s Manual (32 pages)

Product ID: #104538
Category: MP3 Player
File Path: clarion/db175mp_104538.pdf
Pages: 32

Note for Owners:

Guidesimo.com webproject is not a service center of Clarion trademark and does not carries out works for diagnosis and repair of faulty Clarion DB175MP equipment. For quality services, please contact an official service center of Clarion company. On our website you can read and download documentation for your Clarion DB175MP device for free and familiarize yourself with the technical specifications of device.

More MP3 Player Devices:

Naxa NCA-699

INSTRUCTION MANUALMODEL: NCA-699IMPORTANT INFORMATION REQUIRED BY THE FCCThis device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1)this device may not cause harmful interference; and (2) this device must accept any interference received, including interference that may cause undesirable operation.NOTE: This equipment has been tested and found to …

NCA-699 MP3 Player, 8
Coby COBY CS-MP57

COBYwww.cobyusa.com and www.ecoby.com2006 COBY ELECTRONICS CORPORATION Features and specifications are subject to change without prior notification Printed in USA PORTABLE MP3 STEREOSPEAKER SYSTEMCS-MP57• Compact and Lightweight Design for Ultra Portability• Rotating Speakers for Protected Portability• High Efficiency Amplified Speaker System• Active System with Power Control• Cus …

COBY CS-MP57 MP3 Player, 1
Philips AZ1138/00

OFFMWFMTAPECDNEPOOTTFILPOWERVOLUMECD MODEPROGRAMPLAY-PAUSESTOPOFFONTRACK•SEARCHTRACK-104PRESET3TRACK+10BATT LOWDIGITAL TUNERBASS REFLEX SPEAKER SYSTEMAZ1138CD RADIO CASSETTE RECORDERFM•MWPLAYSTOP•OPENPAUSESEARCHRECORDMP3-CD SoundmachineAZ1138XP AZ 1138/00-1 09-08-2001 18:20 Pagina 1 …

AZ1138/00 CD Player, 15
Philips AZ-2050

English CONTROLS3 Press and hold ∞ or § until the frequency in thedisplay starts running. The radio automatically tunes to a station ofsufficient reception. Display showsduring automatic tuning. If a FM station is received in stereo, isshown.4 Repeat steps 2-3 if necessary until you find thedesired station.• To tune to a weak station, press ∞ or § brieflyand repeatedly until you have …

AZ-2050 MP3 Player, 11

#	Brand	Model	Document (PDF)	Pages	Size	Check Date
1	inout	Panelplayer	inout Panelplayer	49		03.02.2023
2	I.D. AL	SP603	I.D. AL SP603	2		12.03.2023
3	On-Hold Plus	5000	On-Hold Plus 5000	8		10.01.2023
4	Philips	SA3SPK02	Philips SA3SPK02	27		17.01.2023
5	Archos	105	Archos 105	2	0.11 Mb	04.03.2023
6	SanDisk	View	SanDisk View	34	1.02 Mb	11.03.2023
7	Philips	SA4DOT02BN/37	Philips SA4DOT02BN/37	2		27.02.2023
8	Philips	HDD075	Philips HDD075	2		24.01.2023
9	Sony	NW-E50	Sony NW-E50	24		28.11.2022

Небольшая история про компанию

Исходя из вышесказанного выбор названия для компании был очевиден и намекало на очень близкую связь с миром музыки.

Компания «Clarion» с начала своего существования занимает одно из лидирующих строк на рынке медиа–устройств для автомобилей. И уже более семидесяти лет почти постоянно впереди своих близких конкурентов. И правда эволюционирующий мир автомобилей первыми увидели японские авто–радиоприемники, первые стерео-системы и еще многое другое. Кампания «Кларион» предоставила самое лучшее качество быстро меняющемуся миру. Подключая магнитолу Кларион, в свой автомобиль, вы останетесь довольны.

История компании с именем духового инструмента

Итак:

Название Кларион происходит от наименования духового инструмента, который способен издавать звук самой высокой частоты. Появился инструмент еще в 14-м веке и представлял собою, изогнутую латинской буквой S, трубу. Кроме того, инструмент, похожий на современную трубу, имел еще и меньшее расширение, а также более толстые стенки. Главное – кларион мог поддерживать идеальный звуковой баланс в целом оркестре.
Компания не зря выбрала именно это название. Таким образом, подчеркивалась близкая связь Кларион с музыкальным звуком. Качество автомагнитол Кларион много лет подряд не ставилось под сомнение. Кларион – это считалось идеалом, даже в кругу самых опытных почитателей звука. Но, как никто не ожидал, время свое взяло.

Логотип Кларион

Примечательно, что этапы развития компании Кларион всегда были тесно взаимосвязаны с эволюцией в мире авто. Как только выходит новый японский автомобиль, сразу же появляется новый радиоприемник Кларион. Как только определенная автомодель подвергается рестайлингу, выходит совершенно революционная и ничем не похожая на аналоги, новая акустическая система. Одним словом, компания всегда стремилась быть лучше, выбрав узкоспециализированную сферу деятельности, что было очень и очень правильно. Можно даже сказать и так, хотя некоторые и посчитают это заявление слишком громким: равных в одно время автомагнитолам Кларион не было! И это сущая правда.

Кларион автомагнитола прошлых лет

В каждом выпущенном продукте компании Кларион, в былые времена имелись различные технологические достижения. Совершенно новые горизонты открывали передовые идеи инженеров и нох-хау.
Последние разработки компании связаны с навигационными и мультимедийными продуктами, приносящими, опять же, на рынок новейшие идеи и технологии. В 2006 году вышли устройства, созданные на базе HDD-навигации с огромными VGA-экранами. Высокая четкость картинки и интересное трехмерное меню на экране предназначались не только для комфорта пользователей, но и для четкого получения данных с наземных передатчиков в цифре.
Что касается мультимедиа систем, то и здесь сегодня все неплохо. Возможно копирование CD-дорожек на жесткий диск, что дает уникальный шанс подключаться к различным системам записи. Это может быть ipod(см.Как подключить ipod к автомагнитоле своими руками), USB-накопители и так далее.
На стадии разработки тоже находятся некоторые продукты, о которых в последнее время много говорят. К примеру, аудиоустройства со специальным интерфейсом «человек-машина» или продукты с высокой степенью экологической защиты. В последних нет даже таких веществ, как 6-валентный хром и свинец. Представьте себе микросхемы без привычной пайки – такое намерены представить на обзор всему миру инженеры компании Кларион.
Сегодня все чаще, после долгого застоя, руководители компании заявляют, что они решили начать все заново. Оглядываясь назад, изучая весь многолетний опыт, пора измениться и создать действительно новый и совершенно непохожий на аналоги продукт. Не только получение прибыли должно интересовать компанию, но и четкое следование принципам, от которых Кларион так безрассудно отказалась в свое время.

Музыкальные треки и их воспроизведение на автомагнитоле Кларион

Обзор моделей автомагнитол Кларион

Как ни крути, а современные автомагнитолы Кларион в своем сегменте очень даже популярны. Играют они хорошо, не замечено никаких ляпов, касательно надежности и качества, но вот дизайн, порою, оставляет некоторых в недоумении. Но, не будем слишком критичны к бренду, который вновь решил вступить в борьбу за лидерство.

Clarion VRX888RBT

Автомагнитола Кларион

Автомагнитола 2008 года выпуска, с примерной стоимостью в 32 тысячи рублей. Наделена ЖК-дисплеем и DVD. Отличный звук, великолепное изображение и много других достоинств выделяют эту модель

Особое внимание стоит уделить навигации HDD и полностью моторизованному 7-дюймовому цветному монитору:

Совместима модель с MP3 и другими известными форматами.
Способность воспроизводить все версии видео DivX.
Хороший радиоприемник, способный находить 18 станций FM.
Наличие опций RDS, EON и др.
Наличие заднего порта USB (почему не впереди, не совсем понятно).
Поддержка Блютуз и функции Ханд Фри.
Совместимость с Айпод через USB.
Встроенные фильтры низких и высоких частот.
Возможность управлять уровнями сабвуфера.
Наличие мощного усилителя MOS-FET 4.
Возможность управления интерфейсом автомагнитолы через кнопки на рулевом колесе.

Модель Clarion NZ501E

Кларион автомагнитола Еще одна интересная модель, выпущенная уже в 2011 году, ценою 30 тысяч рублей. Максимальная выходная мощность, которую может обеспечить эта магнитола – 50Втх4. Оценка экспертов 2 из 5. Особенности:

Радиотюнер, поддерживающий два диапазона: FM/СВ.
TFT экран 7-дюймовый, цветной/сенсорный.
Наличие встроенной навигационной системы с GPS.
Наличие 2-х фронтальных аудио- и видео входов.
Отдельный RCA вход для аудио и видео, но находящийся на задней панели.
USB, опять же на задней панели.
Предусилитель на передние и задние динамики, а также выходом на сабвуфер(см.Как подключить сабвуфер к автомагнитоле: уроки для любителей).
Наличие фильтра ВЧ/НЧ.
Наличие параметрического эквалайзера.

Распиновка разъемов автомагнитол

Распиновка ISO или разводка выводов – определение каждого контакта электрического соединения в разъеме или схеме согласно соответствующей нумерации и функциональности. Акустическая система любого производителя подсоединяется к штатным ISO разъемам автомобиля. Грамотная распиновка поможет получить на выходе хороший звук и не сжечь при этом разъемы напряжением. Разобраться в проводах можно с помощью стандартных схем. Вы сможете установить любую марку автомагнитолы, не имея специализированных знаний в электрике. Работая с нестандартными коннекторами, не забывайте о безопасности. «Прозванивайте» провода, используя мультиметр.

Обращение с компакт-дисками

Эта модель создана для воспроизведения компакт-дисков CD-DA, CD-R/RW и CD-ROM с записями MP3.

Обращение с компакт дисками

∙По сравнению с обычными CD, диски CD-R и CD-RW гораздо легче поддаются воздействию высокой температуры и влажности, а некоторые CD-R и CD-RW могут и не считываться. Поэтому не оставляйте их в машине на долгое время.

∙У новых дисков могут быть шероховатости по краям. Использование таких дисков может привести к нарушению работоспособности или пропаданию звука. Используйте подходящий инструмент, чтобы удалить шероховатости с краев диска.

∙Никогда не прикрепляйте наклейки к поверхности диска и не пишите на нем карандашом и ручкой.

∙Не используйте диски с большими царапинами, искривленные, треснутые и т.д. Это может привести к неисправности.

∙Для извлечения компакт-диска из футляра, нажмите на центр футляра и поднимите диск, осторожно держа его за края. ∙Не используйте имеющиеся в продаже средства защиты компакт-дисков, диски со стабилизаторами и т.п

Это может привести к заклиниванию механизма и повреждению диска

∙Не используйте имеющиеся в продаже средства защиты компакт-дисков, диски со стабилизаторами и т.п. Это может привести к заклиниванию механизма и повреждению диска.

Хранение дисков

∙Не подвергайте компакт-диски воздействию прямого солнечного света и всевозможных источников тепла.

∙Не подвергайте компакт-диски воздействию влаги и пыли.

Как очистить диск

∙Чтобы удалить следы пальцев и пыль, протрите диск мягкой тканью прямолинейными движениями от центра к краям.

∙Не используйте никаких растворителей типа бытовых чистящих средств, антистатических аэрозолей и т.д. для чистки компакт-дисков.

∙После использования специальных средств для чистки компакт дисков дайте диску высохнуть перед тем, как его использовать.

Видео-инструкция по установке и подключению автомагнитолы своими руками

Установка магнитолы не такая уж сложная процедура, как может показаться на первый взгляд. При условии соблюдения некоторых правил и ряда особенностей конструкции магнитолы — с этой задачей может справиться даже автолюбитель, не владеющий значительными техническими навыками.

Однако есть условия, которые следует выполнять в обязательном порядке. Прежде всего, следует помнить, что все модели автомагнитол clarion предназначены для автомобилей с источниками питания напряжением 12В, а значит для большегрузных машин или, например, автобусов они не подходят.

Кроме того, прежде чем начать хоть какие-нибудь работы с электрооборудованием, необходимо в обязательном порядке отсоединить клеммы аккумуляторной батареи. Такое действие позволит предотвратить короткие замыкания и, как следствие, избежать выхода из строя дорогостоящей

электроники вашего автомобиля.

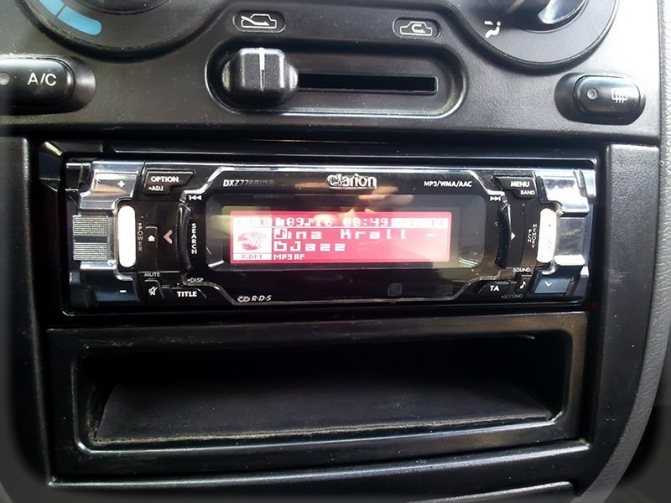

В самом начале процесса монтажа автомагнитолы кларион, на приборной панели закрепляется специальный кронштейн, который поставляется в комплекте мультимедийного устройства. Сделать это достаточно несложно: следует просто отогнуть специальные фиксаторы, а после установки кронштейна на место, зажать их.

Важное обстоятельство – основной блок будет нормально функционировать только в том случае, если в рабочем положении угол его наклона не будет превышать 30°. Блок в кронштейне крепиться либо при помощи приспособления в виде специального шурупа (M4x42), либо винтами, поставляемыми вместе с блоком (если использовать винты большей длины, существует вероятность повредить внутренние элементы блока)

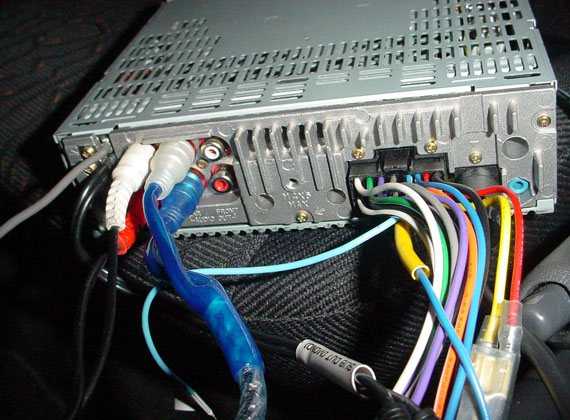

Подключение проводов питания и линий соединения с прочим оборудованием, при наличии на автомобиле специального разъема ISO, не представляет особого труда (при использовании специального переходника).Впрочем, и при отсутствии такого разъема проблема вполне решаема. В этом случае, вам поможет схема подключения магнитолы clarion, а точнее стандартная распиновка ее соединителей:

Контакт 1 – коричневый провод (уменьшение звука при использовании мобильного телефона);
Контакт 4 – желтый провод (питание +12В напрямую от аккумуляторной батареи);
Контакт 5 – синий провод в белую полоску (дистанционное управление);
Контакт 6 — оранжевый провод с белой полосой (подсветка передней панели);
Контакт 7 – красный провод (АСС, включение через замок зажигания);
Контакт 8 –черный провод (корпус).

Контакт 1 – пурпурный провод (плюс заднего правого динамика);
Контакт 2 – пурпурный провод с черными полосками (минус заднего правого динамика);
Контакт 3 – серый провод (плюс правого переднего динамика);
Контакт 4 — серый провод с черными полосками (минус переднего правого динамика);
Контакт 5 – белый провод (плюс левого переднего динамика);
Контакт 6 — белый провод с черными полосками (минус переднего левого динамика);
Контакт 7 – зеленый провод (плюс левого заднего динамика);
Контакт 8 — зеленый провод с черными полосками (минус заднего левого динамика).

Необходимо знать что для марок автомобилей VW и Audi следует поменять местами подключение четвертой и седьмой клемм разъема А (провода желтого и красного цветов).

В случае возникновения подключения дополнительных усилителей, их подсоединяют через четырехканальные выходные разъемы типа RCA.

Цели компании

Данная статья предоставляет возможность ознакомится с целями, поставленными перед компанией.

Обзор магнитол

Достижение высокого уровня в качестве звучания штатной магнитолы Кларион, которая соответственно будет находится в непривычной для себя среде без каких-либо границ и исключений для акустики. Максимальное соединение в одном комплексе развлекательных и функциональных ресурсов автоэлектроники. Рекорд максимальной безопасности при управлении автомобилем, используя различные системы и оборудование, идущие в дополнения к штатной магнитоле Кларион.

Штатная магнитола

К примеру, дополнительная функция «HandsFree» дает возможность разговаривать по мобильному телефону, не отвлекаясь от управления автомобилем. А также управление всей акустикой родной магнитолы Кларион возможно через пульт дистанционного управления. Оптимальное соотношение цена – качество. Нельзя не согласится, что компания, которая достигла таких успехов, оставляет за собой не только постоянство работы из всех вышеизложенных пунктов, но и правильно выбранный путь развития. Если бы отношение к своему деянию у компании было бы другое, то она не смогла бы достичь такой высоты.

Процесс установки и подключения автомагнитолы

Процесс установки автомагнитол разных типов и производителей мало чем отличается друг от друга. Для этого контейнер без магнитолы устанавливают в штатное гнездо и фиксируют, отгибая наружу металлические лепестки по его периметру.

В современных автомобилях для подключения автомагнитолы предусмотрен специальный разъем стандарта ISO. Все подключение в таком случае сводится к тому, что вам нужно будет вставить соединительную колодку автомагнитолы в ответный ISO разъем вашего автомобиля.
В более старых машинах, а также во многих отечественных авто, разъем ISO не предусмотрен конструкцией. Для установки автомагнитолы в этом случае вам придется приобрести соответствующий разъем и самостоятельно его подключить. Благо, провода на таких разъемах обычно промаркированы и подписаны.

Штатная магнитола Кларион в Нексии

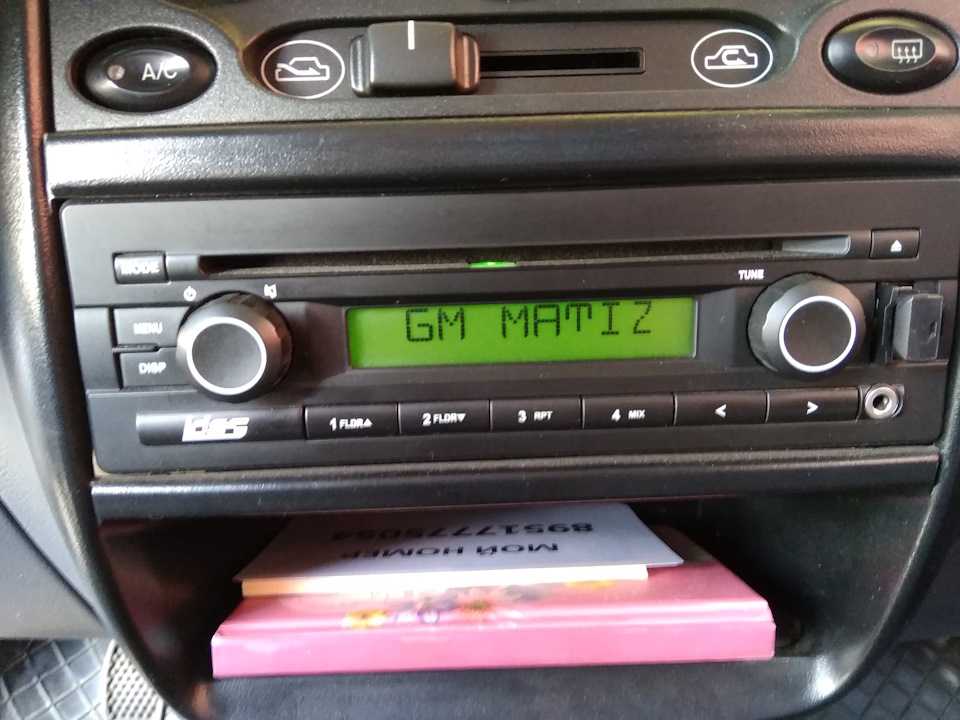

Рассмотрим штатную магнитолу фирмы Кларион класса 2 din, установленной на Дэу Нексия. Аналогичные автомагнитолы устанавливают на DaewooMatiz. С развитием технологий стал изменяться интерьер салона Нексии и Матиза. Также модернизация коснулась и устанавливаемых автомагнитол. В данных автомобилях стали устанавливаться магнитолы Кларион размера 2 дин, прекрасно гармонирующие с приборной панелью и вообще салоном.

Модный дизайн и качественный звук предоставляют возможность радоваться поездке. Переключающие кнопки располагаются вертикально с двух сторон, ручка для настройки громкости по центру, над ними расположился мониторчик. Клавиши срабатывают от легкого нажатия. Стандартные автомагнитолы Clarion совместно с акустикой завода производителя могут проигрывать музыку в отличном качестве.

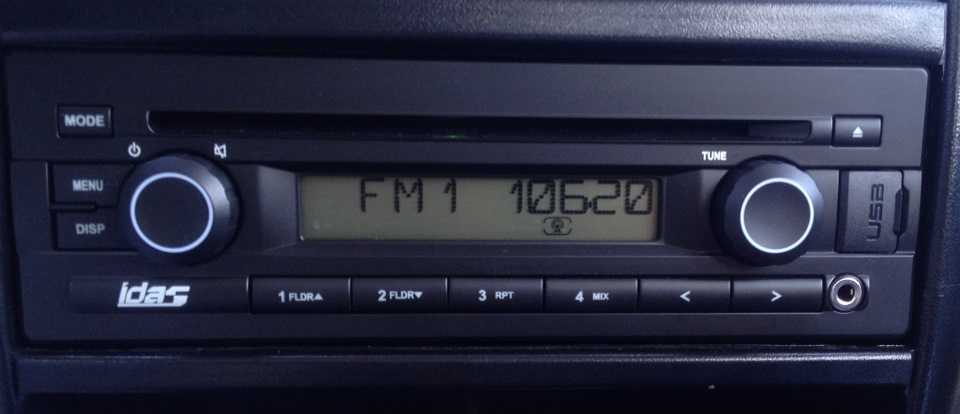

Штатная автомагнитола Clarion для DaewooMatiz и DaewooNexia обладает следующими характеристиками:

Цвет – черный, темно-серый;
Размер – 2 din;
Подключается к стандартному разъему проводов;
Мощность на выходе – 50 Ват на 1 динамике (рассчитана на 4 динамика);
Имеется функция авто и ручной настройки FM-приемника;
Диапазон FM-частоты: 87,5 МГц -108 МГц;
Медиа-система, читающая CD-диски;
Эквалайзер высоких и низких частот, (можно подключить усилитель и сабвуфер)

Источник

Минусы автомагнитол Кларион

Минусов у этого устройства мало. Но кому-то они могут показаться важными. Одним из минусов является слабенький усилитель радиосигнала. Выезжая за город сначала вы услышите хрип, потом сигнал совсем пропадет. Данная трудность исправляется при помощи паяльника. Говоря проще – замените усилитель радиосигнала.

Еще один важный минус – слабенькая мощность выходящего звука. Истинным любителям басов и громкой музыки такой недостаток может стать главной причиной для замены магнитолы. В некоторых моделях ухудшается качество воспроизводимой музыки если уменьшить громкость. Третий минус – отсутствует разъем для usb либо sd-флешки.

В последнее время производители авто пытаются внедрить автомагнитолы в которых есть разъемы для разных носителей информации, а также управление функциями безопасности, навигации, климат-контроля, бортовым компьютером.

В последнее время DaewooNexia и Matiz комплектуется штатными магнитолами Кларион с usb-разъемом и расширенным aux–выходом на динамики.

Если вам не нравиться магнитола, которая уже находиться в автомобиле, который вы покупаете, за отдельную плату будет установлена необходимая вам магнитола и заменены динамики по вашему желанию. В данной ситуации гарантия производителя на авто не теряется, а вы сможете насладиться новым авто.

Источник

Как правильно самому установить магнитолу Clarion

Отсоедините контакты автомагнитолы от аккумулятора. Это необходимо сделать чтобы при подключении не замкнуло. Также запомните: данный механизм функционирует при напряжении 12В, это означает, что установку автомагнитолы целесообразнее производить в легковом автомобиле. В комплекте с устройством идет специальная шахта под магнитолу. Прежде чем подключать магнитолу, установите данную шахту на приборной доске.

Сюда же начните закреплять блок питания автомагнитолы. Сделать это возможно с помощью винтов либо шурупов, входящих в комплект покупки. Затем подсоедините все провода в правильной последовательности. Разъем устройства ISO, поэтому сделать это будет не сложно. Подключаем контакты в зависимости модели магнитолы Clarion, установленной на вашем авто.

Внимание

∙Аппарат может использоваться только в автомобилях с напряжением бортовой сети12В и отрицательной клеммой на корпусе

∙Перед установкой и использованием прибора внимательно прочитайте инструкцию

∙Не предпринимайте попыток самостоятельно вскрыть аппарат.

∙Если аппарат был установлен неправильно или используется не в соответствии с данной инструкцией, то он может создавать радиопомехи.

∙Для предотвращения разрядки аккумулятора, не используйте этот аппарат на автомобиле с неработающим двигателем.

Срок службы аппарата составляет 5 лет. Изделие остается безопасным для жизни, здоровья человека и окружающей среды в течение всего срока эксплуатации.

Пожалуйста, внимательно прочитайте гарантийную информацию и сохраните гарантийный талон и коробку.

Гарантийный срок обслуживания прибора составляет 1 год.

Товар сертифицирован.

Аппарат соответствует ГОСТ 28279-88, ГОСТ 17692-88, нормы 10-94.

Особенности установки автомагнитол

По способу установки современные автомагнитолы бывают двух видов: встраиваемые и стационарные.

Встраиваемые автомагнитолы обычно комплектуются съемной лицевой панелью или специальной шторкой – устройства простые, но эффективно защищающие магнитолу от кражи.

Стационарные автомагнитолы, как правило, устанавливаются производителями автомобилей еще на сборочном конвейере. От кражи их спасают оригинальная форма и нестандартные размеры.

При установке автомагнитолы своими руками нужно учитывать следующие особенности.

Во-первых, подключать магнитолу необходимо только в соответствие с инструкцией. Несоблюдение этого правила может привести к выходу её из строя или даже пожару. При этом не следует пользоваться инструкциями по установке к другим автомагнитолам, так как даже у одного производителя могут отличаться штекеры и маркировка проводов в зависимости от модели.

У большинства магнитол схема подключения имеется на верхней крышке, а типовую схему подключения автомагнитолы мы приведем ниже.

Во-вторых, нужно помнить, что проводка большинства отечественных автомобилей еще с советских времен рассчитана на установку магнитол и радиоприемников с механической настройкой, что может создать дополнительные неудобства.

Например, в «Жигулях» или «Самарах», независимо от положения ключа в замке зажигания, напряжение на провод питания автомагнитолы подается постоянно. Но при повороте ключа в замке, электрическая цепь на доли секунды размыкается, чего бывает достаточно, чтобы стереть все настройки из памяти магнитолы (если она не энергонезависимая).
