Как отремонтировать очки своими руками. технология лазерной сварки

Инструкции, как отремонтировать очки из пластика

Очки – довольно хрупкий атрибут, требующий бережного отношения и правильного ухода

Даже соблюдение всех мер предосторожности на 100% не защищает очки от поломки. Первыми приходят мысли о покупке новых очков или обращении к мастеру. Не стоит торопиться, есть возможность целый ряд неисправностей устранить самостоятельно, быстро и с минимальными расходами

Не стоит торопиться, есть возможность целый ряд неисправностей устранить самостоятельно, быстро и с минимальными расходами.

Основными причинами выхода из строя очков являются:

• износ по причине продолжительного срока службы;
• физическое воздействие.

Очки, как правило, повреждаются из-за падения, сдавливания либо неуклюжего обращения с ними. Наиболее часто встречающимися проблемами являются:

• откручивание либо потеря крепёжных винтов;
• перелом дуги окошка линзы;
• поломка оправы в районе переносицы;
• неисправность в шарнирном соединении;
• перелом или перегиб пластмассового заушника.

Подтяжка винтов дело элементарное, а вот что делать с дужкой, если винт потерялся? Нередким случаем является и поломка шарнирного соединения. Обычно к этому приводит неаккуратное разведение дужек или кто-то нечаянно сел на очки. Металлические оправы, как правило, ломаются по причине сдавливания.

Крепление заушников к шарнирам на современных очках чаще всего выполняют посредством флексы, представляющей собой пружину, фиксирующую заушники и позволяющую раздвигать их на угол до 160 градусов. Такая оправа не давит на голову при ношении очков. Как известно из опыта, чем изобретательнее механизм, тем больше вероятность его поломки.

Остановимся на каждой неисправности и способе её устранения. При выполнении ремонта необходимо обязательно следовать ниже приведённым инструкциям.

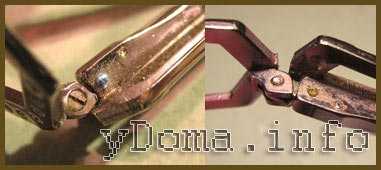

Как завинтить винтик в шарнир крепления оправы очков с флексами

Если в шарнире крепления простых очков завинтить выпавший винтик не сложно, то в очках, оснащенных флексами, является не такой простой задачей, как кажется на первый взгляд. При креплении заушника, винтик проходит через подвижную планку флекс, и если винтик выкрутится, то планка флекс втягивается в полость заушника и отверстие для крепления в оправе не совпадает с отверстием на заушнике. Винтик закрутить невозможно.

При анализе поломки все стало ясно, нужно выдвинуть планку флекс и завинтить винтик на место. Планка легко выдвигается с помощью шила или иголки, если продеть их в отверстие для винта, но тогда винтик некуда вкручивать. А иначе, кажется и зацепиться не за что. Но если внимательно присмотреться, то, оказывается, есть в планке выступающий из заушника уступ, за который ее можно выдвинуть. Только возникает проблема нехватки рук. Третьей рукой с успехом могут послужить тиски.

Заушник зажимается в губки тисков, если материал, из которого сделан заушник мягкий, то нужно между губками тисков проложить кусочек кожи. Но даже с помощью тисков завинтить винтик в оправу очков непросто, так как приходится одной рукой удерживать основание оправы и одновременно этой, же рукой, небольшой отверткой сдвинуть планку флекс вверх таким образом, чтобы отверстия совпали. Второй рукой нужно вставить в совмещенные отверстия винтик и завинтить его. У меня получилось только с нескольких попыток.

Родной винтик потерялся, и пришлось вкрутить подходящего диаметра, подошел от поломанного калькулятора. Перед сборкой очков необходимо предварительно закрутить новый винтик с усилием, тем самым нарезав новую резьбу. Для того, чтобы винтик больше не открутился, я немного, со стороны выхода его из оправы очков, расклепал.

Если подходящего винтика найти не удалось, его можно заменить латунным или стальным стержнем подходящего диаметра, для фиксации, расклепав его торцы, как описано ниже.

Универсальный инвентарь

Для ремонта оптических изделий любого типа понадобится ряд инструментов, которые можно найти в любом доме или приобрести в хозяйственном магазине. К их числу относятся:

• миниатюрная часовая отвертка;
• самые маленькие пассатижи или маленькие тиски;
• электродрель с маленькими сверлами;
• рыболовная леска и/или плотные нитки;
• иголки швейные;
• канцелярские резинки;
• ножницы;
• обезжиривающие средства, например, жидкость для снятия лака, медицинский спирт, водка;
• французские (английские) булавки с железным наконечником.

Ремонт невозможно сделать без клея, но далеко не все марки обладают достаточной фиксирующей способностью и крепостью. Ремонт лучше всего делать с использованием таких разновидностей:

• Стиракрила – это медицинский состав, которым пользуются зубные техники. Приобрести его можно в любой аптеке. Лучше всего подходит для пластмассовых изделий, но разводить его нужно непосредственно перед использованием, только в необходимом количестве. Это связано с тем, что масса быстро застывает даже в закрытой таре.
• Эпоксидный – один из лучших вариантов, подходящий для любых материалов. Чтобы приготовить состав, понадобится эпоксидная смола, отвердитель и наполнитель, которые следует соединять в определенном соотношении. При желании масса может быть покрашена в любой цвет специальной нитрокраской.
• Ацетоновый – крепкий и надежный раствор, который после приготовления можно хранить в плотно закрытой таре. Понадобятся ацетон, уксусная кислота, стружка из пластмассы (соединять в соотношении 60:39:0,5).

Если нет желания или возможности делать клей самостоятельно, то можно воспользоваться готовыми составами. Ремонт мелких и хрупких частей лучше всего выполнять с помощью «Bison Plastic», «UHU Plast Spezial», «Момент Пластик».

Ремонт сломанного заушника оправы очков

По просьбе знакомой пришлось ремонтировать очки, у которых сломался пополам один из заушников. Поломка произошла в месте стыковки металлической его части с пластмассовым продолжением.

Металлическая часть заушника крепилась к пластмассовой части за счет выступающего штифта, который плотно был вставлен в отверстие в пластмассовой части заушника и зафиксирован с помощью винтика. Вынуть из пластмассы штифт после отвинчивания винта не удалось, так как облом произошел по линии пластмассы, и зацепиться инструментом за штифт было невозможно. Стачивать пластмассу, укорачивая заушник, тоже не хотелось.

Сложность ремонта заушника на первый взгляд, усугублялась тем, что металлическая часть была вся в ажурных отверстиях. Но как оказалось, это было плюсом. Для восстановления целостности заушника была изготовлена из листа латуни толщиной 1 мм накладка специальной формы. Геометрические размеры накладки не привожу, так как все заушники разные и накладка для ремонта конкретной оправы очков будет иметь свои размеры, зависящие от ширины заушника в месте поломки.

Как видно из фотографии, в накладке были просверлены два отверстия и сделаны три загиба. Загибы нужны для исключения осевого качания соединяемых частей заушника. Размеры отверстий определили готовые отверстия в металлической и пластмассовой частях заушника, и составили в диаметре 2,5 мм и 1,5 мм соответственно.

К накладке металлическая часть заушника была закреплена с помощью укороченного винта М2,5 с конической головкой. Винт был использован как заклепка.

Он был вставлен с внешней стороны металлической части заушника и с внутренней стороны расклепан маленьким молоточком. Для того, чтобы расклепанная часть винта не выступала в накладке была предварительно сделана зенковка отверстия.

К пластмассовой части заушника накладка была закреплена с помощью винта М1,5, закрученного в имевшееся ранее резьбовое отверстие в оставшемся штифте.

На фотографии вид накладки после установки винта и заклепки с внутренней стороны заушника.

А на этой фотографии вид с внешней стороны заушника после соединения его отломавшихся частей.

Осталось присоединить с помощью штатного винтика заушник к оправе очков и ремонт можно считать законченным.

Вот так очки стали выглядеть после ремонта. Если внимательно не присматриваться, то заметить отреставрированное место заушника сложно, в глаза не бросается. Но зато заушник стал намного прочнее и теперь уже точно никогда в этом месте не сломается.

Как отремонтировать очки: несколько способов

Что касается пластиковых солнцезащитных очков из Китая, то ремонт их оправы не будет трудным. Но если поломка довольно серьезная, то проще купить такие же, чем приниматься за их восстановление.

Стоит заметить, что выбор клея напрямую зависит от свойств и сферы применения состава. Если поломанные дужки изготовлены из пластика, то подойдут универсальные клеящие смеси. В свою очередь, для металлических очков подбирают адгезивы непосредственно для склеивания металла или используют метод запаивания.

Если потерян винт из шарнира отверстий

Когда отверстие разболталось, то винтик из конструкции, чаще всего, теряется. Часто при этом крохотные винтики нужного размера для замены не удается найти в магазине. Такая проблема легко решается. Найти нужного диаметра крепление можно в старом калькуляторе или оправе ненужных очков. Если же резьба сбилась, то нужно подобрать немного больший по диаметру болт. Тогда шарнир будет держаться лучше. При этом для увеличения прочности кончик болтика следует расклепать.

Если же нужный болт не найден, то возьмите обычную проволоку. Ее кусочек вставьте в проушины и обрежьте излишки. Затем кончики проволоки зафиксируйте и расплющите их молотком. Также можно использовать булавку из латуни. Для этого ее продевают в заушины и точно так расплюскивают молотком.

Таким образом дужку удастся закрепить в очках максимально прочно. Если провести работу аккуратно, то отремонтированный участок будет совершенно незаметен окружающим.

Стекло выскакивает из оправы

Давайте разберемся, как вставить стекло в очки, если оно выскакивает из оправы. Такая поломка частенько наблюдается у очков с оправой из металла. Если ослабело крепление, то две части линзы соединяют между собой затягиванием винтика. Другой кончик развальцовывают. Если же конструкция не держит стекло, то оправу выправляют по контурам

При этом тонкий металл выправляют крайне осторожно, чтобы он не отломился

Выпавшую линзу приклеивают к оправе универсальным клеем UHU Metall. Для этого на нужный участок поверхности нанесите клеевой состав тонким слоем. Придерживайте линзу и плотно прижимайте склеиваемые детали до полного высыхания согласно инструкции.

Дуга окошка линзы раскололась

Треснувшая пластиковая дужка вполне поддается склеиванию. Отремонтировать очки можно с помощью универсального клея. Для этого клей тонким слоем наносится на место раскола. Поскольку в области разрыва имеется очень большая нагрузка, то не каждый клеевой состав подходит. Для ремонта можно выбрать контактный клей Момент классик.

К преимуществам данной клеящей смеси стоит отнести безопасность для использования в быту. Его водостойкий состав вполне надежен и не содержит толуол. Поэтому им можно прочно и без ущерба здоровью склеить расколотую дужку. А чтобы склейка получилась более надежной, задействуйте суровую нитку или леску. Клей наносите на торец пластиковой дужки, а ниткой сцепите место склеивания. Если замечена царапина, то данный участок следует тонко покрыть бесцветным лаком для ногтей.

У очков с металлической конструкцией треснувшую рамку оправы сваривают горячей сваркой. Однако действовать при этом нужно аккуратно. Для самостоятельной сварки используйте латунные и металлические наплывы.

Оправа треснула или раскололась на переносице

Ремонт оправы очков своими руками не представляет особой сложности. Первоначально перед ремонтом подготавливают нужные комплектующие. Для этого берут деревянную пластину, которая равна параметрам оправы. Чтобы не повредить линзы, их оборачивают мягким материалом. После чего обе половинки поломанной оправы обезжиривают ацетоном или одеколоном.

Далее зафиксируйте половинку оправы на деревянной реечке, используя канцелярскую резинку. При этом вторую половинку оправы прижмите к первой и идентично закрепите. Таким образом детали перед склеиванием удастся прочно соединить. Ведь они не должны сдвигаться в процессе ремонта. Далее нанесите клей на участок разлома и плотно сдвиньте обе части, удерживая дужки. После чего ликвидируйте остатки клея мягкой тряпочкой и оставьте изделие просохнуть.

Следующим этапом является подбор оптимального расстояния между обеими половинками оправы около разлома. Для этого в отверстие вставляется сложенная нить, которую промазывают клеем. Она выполняет роль фиксатора оправы. Так, если выполнить все этапы восстановления правильно, то отремонтированное изделие прослужит еще не один год.

Новое из старого. Реанимация чехла для очков.

Здравствуйте! Тема переработки/ вторичного использования/декорирования меня не отпускает, более того, она является одной из актуальнейших проблем современности. Посему сегодня выкладываю свой опыт приведения в чувство старого, потертого, но очень удобного чехла для очков.

Его секрет в том, что он раскладывается в плоскость и застегивается одним движение руки на магнитные кнопки. Купив его однажды, я поняла, что для меня это самый удобный вариант, а заменить его нечем.

Так что, как это обычно у меня бывает, я обратилась ко своим запасам всего и вся в надежде, что смогу сотворить маленькое чудо. В итоге нашла: текстиль двух видов, фурнитуру, в том числе цепь.

Использовала прозрачный клей Момент. Вполне возможно заменить ПВА, густым, строительным, но дать после намазки подсохнуть во избежание пропитки ткани и появления пятен на лицевой стороне. Впрочем, это же касается и Момента. Внутреннюю тряпочку (искусственную замшу) опалила по краю зажигалкой.

Дальше режем-клеим. Магниты пришлось «нарастить», потому что родных оказалось уже недостаточно для крепкой застежки. Они просто вклеены под подклад, ибо и так держатся намертво.)))

Вот что в итоге получилось.

Отдельно про цепь. Очень мне понравились эти «бутоны» из узлов. Но для данного изделия они оказались непрочными, все-таки это не шкатулка, которую можно поставить на стол и любоваться. Недолго прожили, как говорится. Так что пришлось их заменить на другой вид, попроще, но зато понадежнее. Вот итоговый, уже пользуемый, вариант чехла.

Источник



Ремонт металлической оправы очков со сломанным ободком

Принесли мне очки с металлической оправой со сломанным ободком у переносицы, ремонтировать которые в ремонтной мастерской отказались. Поломка была действительно серьезной. Клей, даже самый сильный в данном случае держать не будет, так как площадь торца ободка в месте перелома была не более квадратного миллиметра.

Я тоже сразу подумал, что это безнадежный случай и очки отремонтировать невозможно, но спустя некоторое время неожиданно пришла идея, как обойтись без сварки металла. Ведь можно отремонтировать оправу, приклеив сломанный металлический ободок непосредственно к линзе очков. Площадь поверхностей склейки станет большой и, таким образом, будет обеспечена достаточная прочность оправы после ремонта в целом.

Для склеивания оправы хорошо подходит универсальный супер-клей «Контакт». Этот клей сделан на основе циоаноакрилата обладает большой прочностью клеевого соединения и полимеризуется при контакте с водой, находящейся в воздухе. Чем больше влажность воздуха, тем быстрее застывает клей, поэтому можно склеивать даже влажные поверхности. Время схватывания клея, в зависимости от влажности воздуха, составляет от нескольких секунд до нескольких минут. Полностью клей отвердевает за сутки.

Кстати, не все домашние мастера знают, что если нужно быстро заделать трещину или скол в твердых материалах, то можно приготовить самодельную шпаклевку, замешав супер-клей с пищевой содой.

Линзы у очков были пластиковые, и для защиты их от попадания на оптическую поверхность клея пришлось с двух сторон по периметру линзы приклеить полоски скотча. Заклеивать всю поверхность линзы цельным куском скотча нежелательно, так как после склейки его трудно будет, не повредив оптическую поверхность линзы, отклеить. Излишки скотча на торцах линзы легко удалить с помощью мелкой наждачной бумаги.

Если линзы сделаны из стекла, то скотч клеить не нужно. Супер-клей хорошо размягчается ацетоном, который безопасен для стекла. Поэтому для удаления остатков клея после ремонта с оптической поверхности линз достаточно протереть их мягкой тканью, смоченной в этом растворителе.

Перед склеиванием необходимо продумать все движения и потренироваться, устанавливая линзу в оправу до нанесения на нее клея. Когда движения будут отработаны, нужно нанести клей на торец линзы, точно вставить ее на место в оправу и стянуть кольцо оправы пальцами на несколько минут. Фотографии нанесения клея и установки линзы сделать не смог, так как на эту операцию было отведено всего несколько секунд.

Когда клей схватится, следует удалить скотч и стянуть оправу ниткой, перевязав как на фотографии. Очки надо оставить перевязанными на сутки до полного затвердевания клея. Если между ободком оправы и линзой остался зазор, то желательно его дополнительно залить супер-клеем.

Проверка оправы очков после ремонта склейкой показала, что она обладает достаточным запасом прочности для дальнейшей эксплуатации. Внешний вид очков остался без видимых изменений.

Ремонт флексы оправы очков с флексами

Попали мне в ремонт очки, заушник (дужка) в которых обломился в месте крепления шарнира к флексе.

Нагрузка на место соединения заушника с флексой большая и ремонт очков с помощью суперклея или эпоксидной смолы не обеспечил бы надежного соединения. Остался только механический способ ремонта.

В торце заушника очков имелось отверстие с прямоугольным пазом, а ответная часть детали, входившая в это отверстие и закрепленная в шарнире оправы, представляла собой узкую стальную плоскую полоску толщиной около 1 мм. Единственно возможным надежным способом ремонта было соединение деталей с помощью заклепки.

Заклепок промышленного изготовления для выполнения такого мелкого ремонта не бывает. Зато хорошо подошла в качестве заклепки латунная швейная булавка с металлической головкой диаметром 0,7 мм. Размер булавки определил диаметр отверстий, которые необходимо просверлить в соединяемых деталях.

Прежде, чем выполнять сверление, нужно сделать разметку. Первое отверстие нужно сверлить в заушине (дужке), в точке из расчета, чтобы оно проходило через центр полоски, закрепленной в шарнире оправы.

Для этого заушник нужно зажать в тисках. Между губками тисков, чтобы не повредить покрытие заушников, проложить кусочки кожи и керном нанести точку сверления.

Далее в заушнике нужно просверлить отверстие. Бытовой мощной дрелью отверстие диаметром 0,7 мм просверлить, не поломав сверло трудно, так как чувствовать усилие надавливания на сверло из-за большей массы дрели невозможно и это приведет к неминуемой поломке сверла. Для такой работы необходима миниатюрная дрель, например как в самодельном мини сверлильном станке.

Требуется еще просверлить отверстие в плоской пластине, с помощью которой заушник крепится к шарниру оправы. Прежде, чем сверлить, нужно наметить точку сверления. Для этого пластина вставляется до упора в паз заушника, находящегося в его торце и в таком виде сборка зажимается в тисках проложенных кожей. Дужка очков должна занять положение относительно оправы, соответствующее надетым очкам на голове человека.

Отверстие, ранее просверленное в заушнике, послужит кондуктором, вставив в него сверло, сверлится отверстие в пластине

Сверлить нужно очень осторожно, прилагая небольшое усилие, так как сверло легко можно сломать

Отверстия просверлены, и можно приступать к окончательному этапу ремонта очков, соединению заклепкой. Плоская пластина вставляется до упора в паз заушника, и булавка продевается через отверстия.

С помощью кусачек булавка с противоположной стороны от головки, укорачивается с таким расчетом, чтобы выступающая часть была высотой 0,2-0,3 мм.

Для окончания ремонта осталось выступающую часть булавки развальцевать с помощью маленького молоточка. Для этого нужно круглую головку булавки прижать к наковальне и легкими ударами, меняя угол, расплющить выступающую над заушником часть булавки.

Если маленького молоточка нет, то можно развальцевать булавку и большим молотком, нанося слабые удары по выступу булавки через металлический стержень.

Как видите, ремонт очков закончен, соединение заклепкой заушников с основанием получилось аккуратным, не испортившим эстетический вид очков.

Пока я ремонтировал очки, прилаживая на место один заушник, у очков сломался и второй. Пришлось, по вышеописанной технологии отремонтировать и его. Теперь очки после ремонта будут служить долго, и это подтвердило время. Технология ремонта очков заклепкой проверена мною на нескольких видах оправ очков, после ремонта очки в месте соединения заушников с консолью больше не ломались.

Ремонт очков лазерной сваркой

Горячий метод ремонта проводят специализированные мастерские и частники. Что исправляют методом лазерной сварки очков:

• петли крепления заушника и рамы;
• держатели носовых упоров;
• фиксировать крепежные винты шарнирного и стягивающего соединения;
• восстанавливать целостность дужек, рамы оправы;
• ремонтировать пружинки флексы.

Технология ремонта очков лазером предусматривает разогрев в области повреждения поверхности тепловым лучом большой мощности. Он расправляет поверхность до высокой температуры точечно, с большой точностью. Используется вольфрамовый электрод. Установки оснащены подачей инертного газа, обеспечивающего защиту металла от окисления. Сварка предпочтительнее склейки. Преимущества горячего лазерного метода:

• минимизируется риск повреждения соседних участков;
• применим для тонкой работы;
• образуется чистый прочный шов;
• высокая скорость проведения сварки;
• не страдает покрытие драгметаллами;
• нет ограничений по толщине оправы;
• точная регулировка мощности разогрева.

При сварке титановых очков, оптики из других сплавов подбирают соответствующий припой. Используются аппараты двух видов:

• газовые (теплоносителем выступает смесь азота, двуокиси азота, гелия);
• твердотельные (луч генерирует рубиновый стержень, используется защитная атмосфера).

Принцип работы компактных установок такой же, как у больших. Определяющий параметр при выборе оборудования – мощность. Для ремонта очков нужны установки не менее 108 Вт/см2.

https://www.youtube.com/watch?v=Gjcqz4ADXcc

Основные меры безопасности при ремонтной работе:

• избегать попадания греющего луча на кожу;
• не направлять лазер на воспламеняющиеся предметы, чтобы исключить риск пожаров;
• не оставлять оборудование включенным после сварки.

Ремонт треснувшей оправы

Ремонт рамки очков не представляет особой сложности. С процессом справится даже новичок.

Пример ремонта с помощью клея Bison Plastic:

1. Наждачкой зачистить торцы, отшлифовать разломанные поверхности.
2. Стекла обернуть полиэтиленовой пленкой или тканью, чтобы не повредить.
3. Торцы оправы обезжирить спиртом/ацетоном.
4. Отрезать кусочек деревянной линейки, чтобы длина была аналогичной расстоянию между боковыми частями аксессуара.
5. Приложить линейку к очкам, обеспечив плотное прилегание.
6. В шов выдавить клей. Стык заполнить полностью, не создавать пустоты. Хорошо заклеить.

Очки оставить на несколько часов до полного высыхания. Когда клей хорошо схватится, сделать в оправе сквозные отверстия с двух сторон от стыка. Нить пропустить через отверстие и плотно обернуть мостик. Осталось пропитать нить клеем, оставить высыхать на сутки.

Ремонт металлического ободка сложнее. Многие мастерские отказываются брать такие аксессуары в работы из-за серьезных поломок. Отремонтировать сломанный ободок можно путем приклеивания непосредственно к линзе.

Супер-клей Контакт осторожно нанести на всю поверхность торца линзы, которые предварительно обклеить с краев скотчем или закрыть тканью, чтобы предотвратить попадание клея. Вставить линзу в оправу и стянуть кольцо пальцами на несколько минут

Вставить линзу в оправу и стянуть кольцо пальцами на несколько минут.

Необходимые материалы и инструменты

Ремонт очков потребует использования следующих материалов и инструментов:

Набор часовых отверток или набор для ремонта очков. Винтики в очках крошечные, и подцепить их обычной отверткой не выйдет

Если подходящего инструмента не нашлось, можно воспользоваться тонким ножом, однако следует соблюдать осторожность, чтобы не сорвать насечки на шляпке. Кусачки и пассатижи

Пригодятся, чтобы удобнее было держать оправу и обрезать излишек проволоки. Ножницы. Маленький молоток. Им можно воспользоваться, чтобы расклепать нижнюю часть винта во избежание его ослабления в будущем. Клей. Выбор следует остановить на быстро затвердевающем клее, подходящем для склейки материала оправы. Электрический паяльник. Скрепки, проволока и булавки с головкой. Понадобятся для укрепления поврежденных мест оправы и для замены утерянных или сломанных деталей шарнирного механизма.

• Мелкозернистая наждачная бумага. Пригодится для полировки отреставрированного участка оправы и дужки.
• Рыболовная леска 0,3 – 0,8 мм. Понадобится для ремонта полуободковых оправ с сорванной или ослабленной леской.
• Прочная нитка.
• Прозрачный лак для ногтей. Отремонтированный и защищенный участок оправы может потерять блеск, лак для ногтей вернет ему первозданный вид.
• Скотч. Пригодится, чтобы защитить линзу от клея.
