Автомагнитола pioneer deh-1600ub

Инструкции и файлы

Файл	Страниц	Формат	Размер	Действие

108</td>pdf</td>3.28MB</td>

Чтобы ознакомиться с инструкцией выберите файл в списке, который вы хотите скачать, нажмите на кнопку «Загрузить» и вы перейдете на страницу, где необходимо будет ввести код с картинки. При правильном ответе на месте картинки появится кнопка для получения файла.

Если в поле с файлом есть кнопка «Просмотр», это значит, что можно просмотреть инструкцию онлайн, без необходимости скачивать ее на компьютер.

В случае если материал по вашему не полный или нужна дополнительная информация по этому устройству, например драйвер, дополнительные файлы например, прошивка или микропрограмма, то вы можете задать вопрос модераторм и участникам нашего сообщества, которые постараются оперативно отреагировать на ваш вопрос.

Также вы можете просмотривать инструкции на своем устройстве Android

Краткое описание

DEH-140UB, работающий от усилителя MOSFET 50Вт Х4, предлагающий оптимальные характеристики звука, RCA выходы предусилителя, что позволяет более гибко подходить к настройкам автомобильной аудиосистемы. Это означает, что Вы можете оснастить автомобиль дополнительным усилителем для тыловых акустических систем или сабвуфера.

Наслаждайтесь воспроизведением своей музыкальной коллекции в высоком качестве — будь то на CD или через USB вход на передней панели (для воспроизведения MP3 и WMA файлов). Или воспроизводите музыку с аудиоплеера, который Вы можете подключить непосредственно через разъем AUX на передней панели.

• https://www.pioneer-rus.ru/support/manuals/29501
• https://instruccija.ru/magnitola-pioneer-deh-1400ub/
• https://avsu-pitanie.ru/info/pioneer-deh-1400ub-shema-podkljuchenija/

Автомагнитола Pioneer DEH-1600UBA характеристики

Основные особенности:
Максимальная выходная мощность, Вт	MOSFET 50Вт x 4
Тюнер	FM/AM тюнер (24 предустановленных станции)
Воспроизведение	• CD и CD-R / CD-RW • MP3, WMA, WAV с CD-R / CD-RW/ USB • Другие музыкальные устройства через USB / Aux-вход на фронтальной панели
Фронтальная панель	Съемная
Подсветка кнопок	Янтарная
Aксессуары	• Держатель • Окантовка
Дисплей:
Поддержка кириллицы	Да
Тип дисплея	Черный ЖК дисплей с белым текстом (1 строка 12 символов)
Дополнительные устройства:
Разъем Aux	Подсвечиваемый, на фронтальной панели
Прямое подключение сабвуфера	Да
Выход предусилителя, тип RCA	1 (тыловые АС или сабвуфер)
USB Вход	Подсвечиваемый, на фронтальной панели
Характеристики тюнера:
Адаптивный RDS-декодер (функцииPI, PS, AF, TP/TA)	Да
Функция информирования о плотности дорожного движения	Да
Запоминание станций с лучшим приемом (BSM)	Да
Автоматический поиск альтернативных частот	Да
Автоматическая/Ручная настройка	Да
Поиск по типам станций PTY (поиск и оповещение)	Да
Характеристики CD-плеера:
Поддержка CD-текста	Да
Отображение текста MP3 тегов	Да
Запоминание последней позиции	Да
Воспроизведение в случайном порядке	Да
Характеристики аудио / усилителя:
Функция восстановления качества звука (ASR)	Да
Графический эквалайзер	5-полосный графический эквалайзер
Фильтр высоких частот (ФВЧ)	Да
Фильтр низких частот (ФНЧ)	Да
Регулятор уровня источников	Да

Настройка частоты среза

Теперь начинаем регулировать частоту среза. Наклоните джойстик в левую сторону и выйдете из фадера в главное меню (Имейте в виду, что, наклоняя джойстик влево, вы всегда будете передвигаться из функциональных настроек в главные).

Начинайте поворачивать джойстик, чтобы найти регулировку фильтра передней акустической системы. Меню этих настроек выглядит так: HIGH PASS FILTER. Затем утопите джойстик, и в результате на экране появится HPF OFF. Это оповещение свидетельствует об отключении фильтра, в результате чего вся сила звука идет на фронтальные динамики, что, разумеется, влечет за собой ненужные искажения.

В очередной раз надавливаем на джойстик, и вместо HPF OFF появится HPF 50 (если этот номинал регулировался раньше, то число может оказаться иным). Число 50 означает, что в данный момент на фронтальные колонки начнет поступать сигнал, частота которого не ниже 50 герц. Это частота сабвуфера, и, стоит сказать, что совладать с ней могут только мощные динамики.

Для того, чтобы выйти из настроек, воспользуйтесь кнопкой BAND, которая находится в левой нижней части панели. А теперь, вращая джойстик и таким образом регулируя громкость, можете проверить звук на искажения. Если настройка прошла неудачно, и ее результат вам не понравился, повторно зайдите в меню фильтра и, вращая джойстик, поменяйте число на очередной показатель и проверьте звук снова.

Итак, в результате регулировки мы поучили великолепный, чистейший звук, но при этом осталось ощущение, что что-то пошло не так. А все потому, что в этом звуке отсутствуют низкие частоты, что на данном этапе настройки совершенно естественно. Эта беда вполне поправима – нужно всего лишь тыловые колонки перевести в режим сабвуфера.

Как настроить

Перед началом эксплуатации настраиваются базовые параметры оборудования — язык меню, значение часов и шаг сетки ультракоротковолнового тюнера. Руководство к 150UB рекомендует сохранять базовый шаг 50 кГц, позволяющий сохранять в памяти корректное значение частоты радиостанции.

Настройка магнитолы выполняется через меню, вызываемое нажатием на поворотный регулятор громкости. Меню позволяет отрегулировать параметры работы встроенного тюнера и управлять режимом приема дорожных сообщений.

Регулировка оборудования под колонки включает в себя:

• баланс между фронтальными и тыловыми колонками;
• соотношение громкости между динамиками левого и правого бортов;
• настройку встроенного эквалайзера или создание собственной кривой;
• корректировку тонкомпенсации (выравнивание частот на низкой громкости);
• включение дополнительного усиления низких частот.

Оборудование» оснащено функцией фильтрации высоких частот, позволяющей улучшить звучание. Пользователь выбирает частоту среза из ряда доступных значений. Дополнительный режим SLA предназначен для регулировки уровня громкости для различных источников, позволяя избежать скачка при переключении трансляции с радиоприемника на встроенный проигрыватель файлов. При использовании сабвуфера требуется установить частоту среза, позволяющую транслировать через динамик только низкие частоты.

>

Как проверить и сделать самому формат?

• Это очень просто — для этого нам нужно вставить USB в компьютер или ноутбук.
• Далее нажимаем на иконку флешки правой кнопкой мыши –>> «свойства».
• И под название носителя увидите тип файловой системы.

Если нужно переформатировать, также нажимаем правой кнопкой мыши на USB носитель –>> далее ищем вкладку форматировать –>> выбираем FAT32 –>> Начать.

Учтите при форматировании все данные удаляться безвозвратно! Так что если они вам нужны, переписываем на компьютер или ноутбук.

Через какое-то время флешка примет нужный формат, затем просто записываем на нее музыку или другие данные и пользуемся.

Сейчас видео про форматирование и объем, обязательно смотрим.

На этом заканчиваю, читайте наш АВТОБЛОГ.

(17 голосов, средний: 3,53 из 5)

Похожие новости

На сколько хватает карты памяти в видеорегистраторе

Neoline X-COP 9100, подробный обзор. И мой отзыв, как владельца

AXPER COMBO PRISM PRO. Мой полный тест и отзыв

Как пользоваться головным устройством

Сервис-мануал размещен на сайте в свободном доступе. Зайдите на сайт и убедитесь, что любой мануал можно загрузить на компьютер или планшет не тратя при этом много времени и сил. Найти любое руководство по эксплуатации можно на нашем огромном портале руководств и мануалов. Воспользуйтесь поиском на сайте чтобы найти необходимый мануал или руководство, которое поможет в освоении функций данной техники и ее дополнительных возможностей. Введите название своей модели, и перейдите на страничку с вашей моделью, где бесплатно скачаете PDF-файл.

Необходимое Вам руководство будет представлено в формате PDF, кликните на значок файла PDF. Этот файл содержит полную информацию о Вашем устройстве, о его функционале, о том как необходимо правильно ухаживать за ним и др. После чего сохраните на своем компьютере файл как «автомагнитола PIONEER инструкция по применению» или сохраните свой документ на рабочем столе для удобного просмотра.

Таким образом, скачать любое руководство бренда Пионер на нашем сайте очень легко и просто. Вам не нужно регистрироваться на сайте или отсылать смс сообщения, достаточно сделать несколько шагов, и готовая инструкция по эксплуатации магнитолы PIONEER будет на Вашем компьютере.

Чтобы автомагнитофон в машине прослужил Вам долго, без поломок и сбоев, не игнорируйте руководства к своей технике. Только правильная эксплуатация поможет избежать проблем, и будет еще долго радовать Вас своей безупречной работой.

Сервис-мануал поможет не только освоить правила эксплуатации устройства, но и узнать все его функции, о которых Вы могли даже не догадываться. А также, Вы узнаете о том, какие необходимо соблюдать правила чтобы устройство прослужило как можно дольше. Автомагнитола ПИОНЕР инструкция по применению которой быстро скачивается на сайте, будет радовать Вас не один десяток лет, при условии грамотного пользования.

Автоприемник ПИОНЕЕР мануал которого размещен в формате PDF, достаточно популярный среди автомобилистов. Красивый дизайн, богатый функционал и высокое качество делают устройство данного бренда все более привлекательным для клиентов автомагазинов. Надеемся, что нам удалось помочь Вам с поиском необходимого мануала к этой автомобильной технике.

У вас есть головное устройство Пионер и не знаете как им правильно пользоваться?

Верно, руководство по эксплуатации лучший помощник: ответы на популярные вопросы, советы по использованию, ошибки и их устранение, описание всех возможностей.

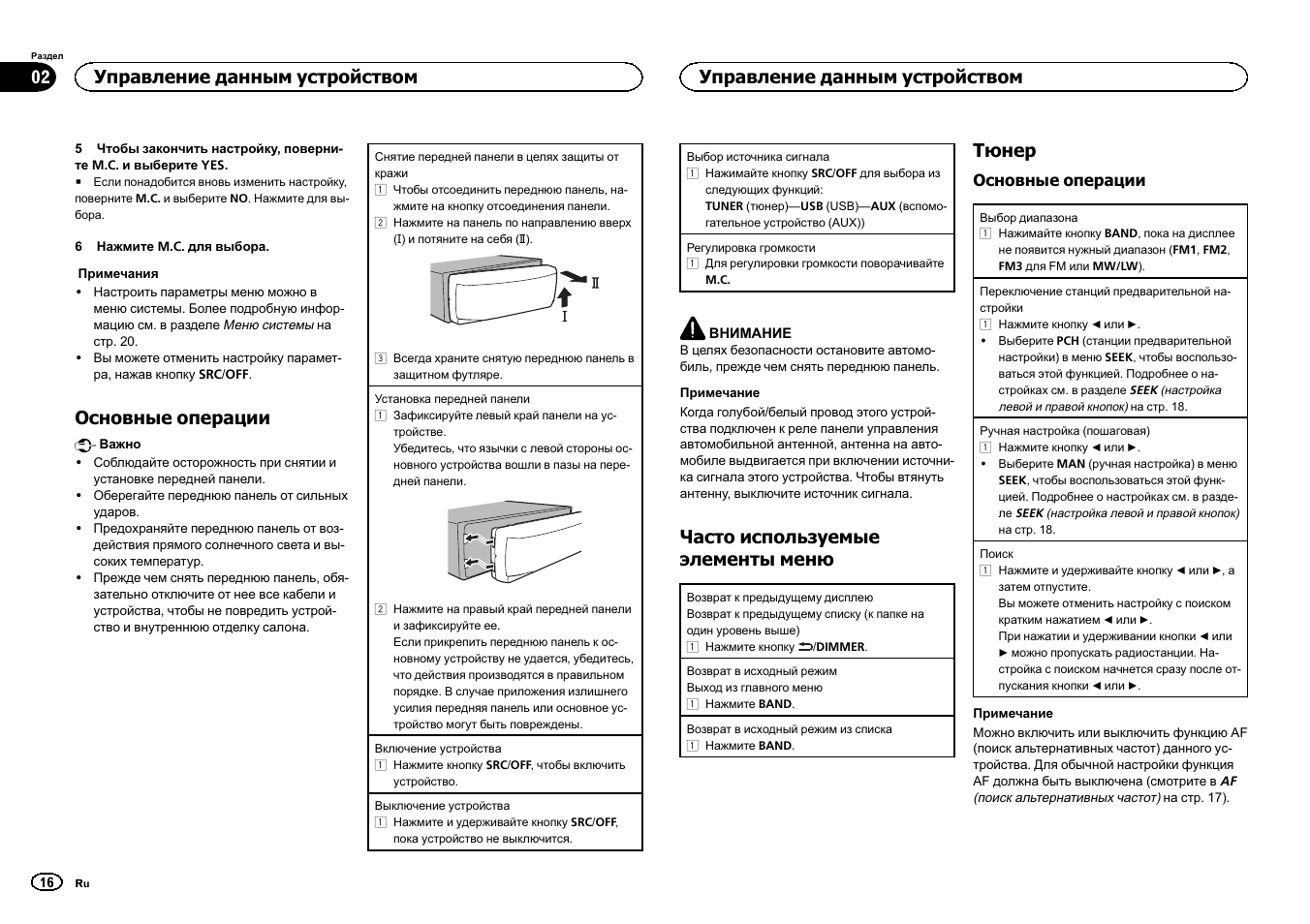

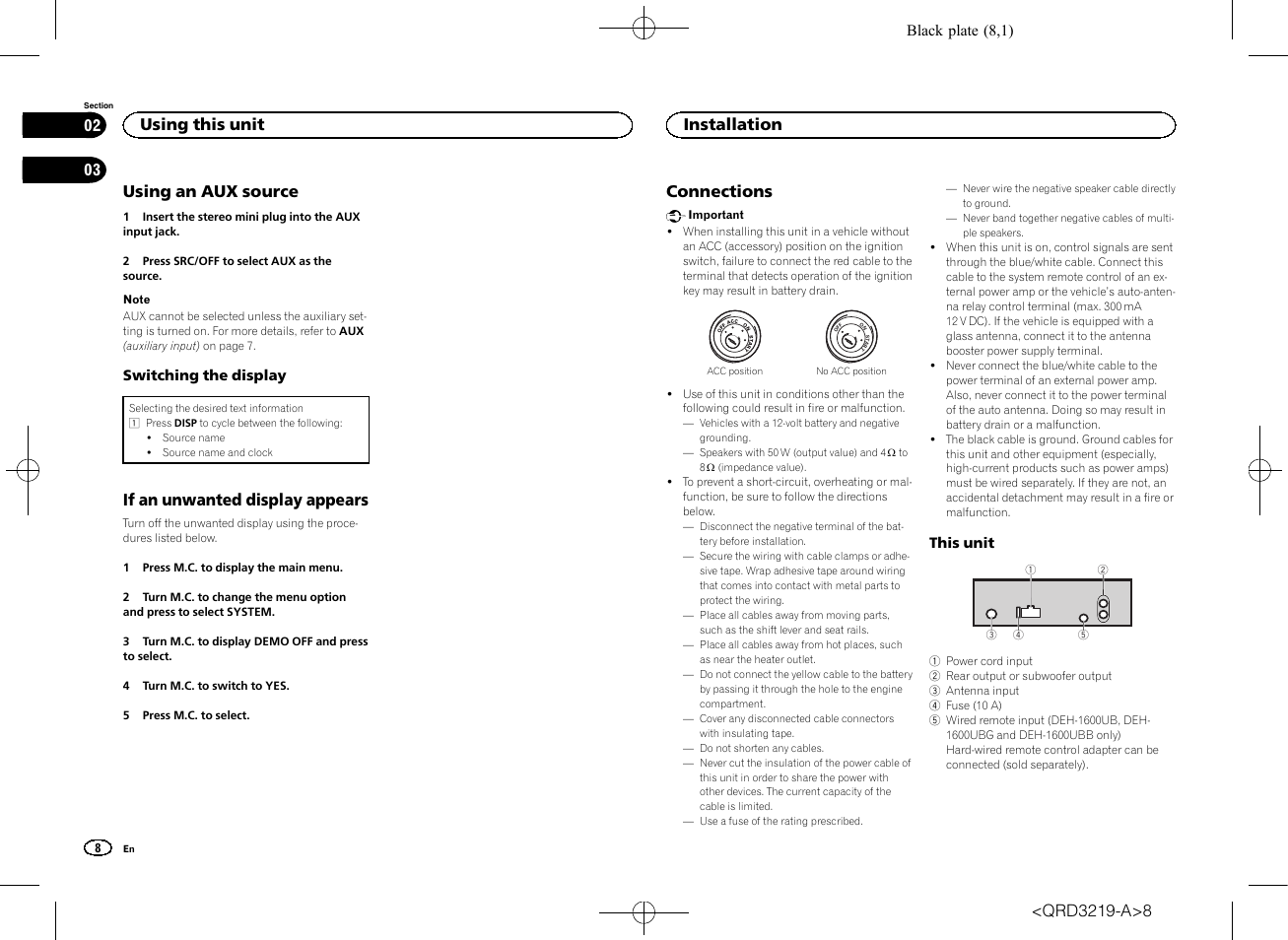

Инструкция по эксплуатации автомагнитолы пионер deh 1600ub

Для Вашего удобства Если листать руководство пользователя автомагнитолы Pioneer DEH-1600UB (UBA) (UBB) (UBG) прямо на сайте, не очень удобно для Вас, есть два возможных решения:

• Просмотр в полноэкранном режиме — легко просмотреть руководство пользователя (без загрузки его на свой компьютер), Вы можете использовать режим полноэкранного просмотра. Для просмотра инструкции пользователя автомагнитолы Pioneer DEH-1600UB (UBA) (UBB) (UBG) на полном экране, используйте кнопку «Открыть в Pdf-viewer». • Загрузка на компьютер — Вы можете также скачать Инструкция автомагнитолы Pioneer DEH-1600UB (UBA) (UBB) (UBG) на свой компьютер и сохранить его в файлах.

Многие люди предпочитают читать документы не на экране, а в печатной версии. Возможность печати руководства пользователя также была предусмотрена на нашем сайте, и вы можете использовать ее, нажав на иконку «печать» в Pdf-viewer. Нет необходимости печатать все руководство автомагнитолы Pioneer DEH-1600UB (UBA) (UBB) (UBG), можно выбрать только нужные страницы инструкции.

Источник

Что можно улучшить

Говоря о настройках, стоит пояснить, что Pioneer не рассматривает бумбокс как просто устройство для прослушивания радио или прослушивания записей. На этом устройстве можно видеть дату, время и многое другое, если они установлены. Информация может отображаться на нескольких языках — либо на японском (поскольку бренд имеет японское происхождение), либо, чаще всего, на английском.

Будет ли меню на русском языке, зависит от ряда факторов, но даже английское меню легче понять, чем японское. Некоторые дополнительные функции — например, порты USB — также необходимо активировать через меню. Не говоря уже об упомянутой проблеме подключения конкретных колонок.

Видео: создание бюджетной связки автомагнитола + сабвуфер для машины

Далее используя крутилку или стрелки перемещения (в зависимости от модели), ищем и заходим в пункт SW Kontrol. После этого мы оказываемся в подпункте EAR SP FUL, который при помощи стрелки или крутилки необходимо сменить на SW, после чего выключаем магнитолу.

После этого необходимо произвести донастройку сабвуфера, для чего мы вновь включаем магнитолу и заходим в меню предварительных настроек, где ищем и входим в пункт SW SETTING1. Оказавшись в этом подменю, нужно выбрать один из трёх видов настройки: NORMAL, REV и OFF. Как показывает практика, большинство пользователей останавливает свой выбор на REV.

Далее надо вновь зайти в меню предварительных настроек и выбрать подпункт SW SETTING2, где мы первым делом указываем частоту (рекомендуемое значение 50 HZ), а после — уровень мощности (в пределах от -6 до +6). Диапазоны при этом стоит выбирать, ориентируясь на особенности установленных динамиков и вашего восприятия слуха.

Последнее действие в этом пункте — регулирование тонкомпенсации магнитолы, для чего заходим в меню и ищем пункт LOUDNESS, где выбираем значение HIGH.

Как настроить радио

В магнитолах Pioneer существует три вида настройки радио:

1. Нажимаем или ищем в меню кнопку/меню FUNC, после чего ищем подпункт BSM, который отвечает за автоматический поиск радиостанций. Активация поиска осуществляется нажатием клавиши вверх или вправо, после окончания которого автоматически включится первая найденная станция.
2. Находясь в режиме приёмника, попасть в который можно нажатием кнопки BAND, зажимаем клавишу право и удерживаем её в течение нескольких секунд, после чего отпускаем её, тем самым запуская процесс сканирования радиостанций. После того как станция будет найдена, сканирование будет приостановлено, после чего пользователь может запомнить радиостанцию нажатием и удержанием соответствующей клавиши — к примеру, 1. Если станция не нужна, снова нажимаем на кнопку вправо, и процесс сканирования будет продолжен.
3. Находясь в меню радиостанции, коротко клацаем клавишу/джойстик вправо или влево, до того момента, пока будет найдена необходимая волна радиостанции, после чего нажатием кнопки (1–6) осуществляем её запоминание.

Функции

1. Advanced Remote Control App (Pioneer ARC). Приложение компании Pioneer «Усовершенствованная система дистанционного управления (ARC)» превращает ваш совместимый iPhone или смартфон с ОС Android в мощное устройство дистанционного управления с сенсорным экраном, которое дает возможность легко управлять функциями совместимой автомагнитолы Pioneer и настраивать их.
2. Совместимо с Android. Выполните подключение и воспроизводите музыку на устройстве без каких-либо приложений
3. USB-вход. Подключите любое устройство с помощью интерфейсного кабеля USB, чтобы зарядить устройство или насладиться чистым, четким звуком.
4. 5-band Graphical EQ. Настройте выход звука, чтобы отрегулировать воспроизведение в соответствии со своими предпочтениями.
5. FLAC. Возможность воспроизведения файлов цифровой звукозаписи FLAC lossless в автомобиле с помощью специального выхода с качеством компакт-дисков без необходимости преобразования.

Непосредственное подключение

Итак, если грамотно разобраться с разъемами и проводками, ошибку допустить будет сложно. Здесь должно быть все ясно: берешь разъем и соединяешь его с «ответкой». Но люди любят сложности и выбирают трудоемкую процедуру. Отсоединяют проводки от разъемных штекеров и присоединяют, руководствуясь функционалом проводков.

Во всех салонах на консолях либо на панелях приборов существуют места для монтирования магнитолы. В некоторых авто такие места спрятаны под панелью декоративной. И, прежде чем приступить к установке автомагнитолы, панель следует снять, открутив ее отверткой.

Получится отсек. Из него надо вытащить ответные проводки, которые необходимы, чтобы подсоединить к системе автомагнитолу Pioneer. После этого присоединяйте проводки либо разъемы, как показано на фото схемы. И только теперь Пионер следует устанавливать в лот, на его посадочное место.

Настраиваем режим сабвуфера

Для настройки режима нам придется поработать с предварительными настройками, которые у Пионера, к счастью, имеются в наличии. Оказаться в меню этих настроек несложно. Для этого нужно выключить магнитолу и затем надавить на кнопку включения (слева вверху) и удерживать ее в таком положении, пока не загорится дисплей. Загорелся? Вот и все, теперь вы находитесь в меню предварительных настроек.

В качестве отступления скажем, что почти все опции, о которых пойдет речь ниже, всегда были на таких магнитолах, с той разницей, что вход в эти настройки совершался по-разному. Это либо удержание джойстика в утопленном положении, либо удержание кнопки «функции». Но при этом магнитолу необходимо отключить – иначе в предварительное меню зайти нельзя.

Пойдем дальше. Итак, перед вами перечень предварительных настроек. Покрутите рукоятку, чтобы выяснить, какие опции имеются в наличии. Там вы можете увидеть настройки языка, поиск радиостанций, включение дополнительных входов и т. д. Но вам нужно найти название SW Control.

Чтобы найти это название, крутите рукоятку. Нашли? Очень хорошо. Далее жмите на джойстик и смотрите на экран. На нем должна всплыть надпись REAR SP FUL, которая сообщит вам о том, что весь звук уходит на задние колонки, а нам необходимо, чтобы система вошла в режим сабвуфера.

Крутите ручку далее, до тех пор, пока FUL не поменяется на SW. Так и оставьте. С предварительными настройками все закончено. Теперь включите магнитолу, нажав кнопку включения

Как только появится звук, вы сразу обратите внимание на то, что задние колонки не слышно вообще

Не пугайтесь, потому что это совершенно нормально. Ведь вы при помощи предварительных настроек всего лишь ввели задние колонки в искомый режим, а теперь их предстоит еще и настроить.

Повторно зайдите в «Аудио», благо теперь вы уже в курсе, как это сделать. В этом меню вращайте ручку джойстика, чтобы найти обозначение SW SETTING1. После этого коротко утопите джойстик, и в результате вы увидите в левой стороне дисплея пункт SW, а с правой стороны могут высветиться целых три пункта: NORMAL, REV и OFF. Ну, с OFF все ясно – это выключение режима. Для настроек вам эта функция не понадобится.

А вот команда NORMAL означает, что динамики функционируют в нормальном режиме при диффузоре, работающем вверх. Надпись REV означает, что динамики работают в режиме реверса при диффузоре, работающем вниз. Вращая рукоятку, остановитесь на каком-либо из этих режимов. Кстати, опытные автолюбители знают, что автомашинам с кузовом типа «седан» лучше всего подходит режим реверса.

Утопите джойстик и зажгите таким образом на дисплее SW 80 HZ 0. Даем расшифровку: 80 – фильтр частоты. То есть, именно такая частота идет на колонки. Если они у вас овальной формы, то в таком случае диапазон частоты можно ограничить до 50 герц.

При таком срезе получается приятный насыщенный бас в сабовом режиме. Но если вас что-то не устроило, то здесь вы можете провести эксперименты с разными вариантами. Поворачивая ручку вправо, вы обнаружите показатели уровня мощности режима от -6 до +6. Методом проверки выберете тот показатель, при котором на динамиках не будет искажений. Вот и все. Настройка режима сабвуфера завершена.

Выходите из меню с помощью все той же кнопки BAND. После этого проконтролируйте тыл на разных уровнях громкости и при необходимости отрегулируйте мощность звука.

Пошаговая настройка

Настройка магнитолы подробно изложена в руководстве по эксплуатации Pioneer DEH-1900UB 2020 г. выпуска. Она будет осуществляться таким способом и при изменении заводских настроек других похожих приборов. Исключением будут процессорные устройства, настройка которых сложнее.

При изменении параметров подачи звука важно обратить внимание на следующие показатели:

• низкочастотные звуки;
• баланс фронтальных и задних динамиков;
• распределение звукового сигнала между колонками с правой и левой сторон.

Эквалайзер

Настройка эквалайзера на магнитоле помогает улучшить качество звука, даже при использовании акустической системы низкого качества. Это устройство помогает регулировать частоту звука.

Эквалайзер (EQ) можно найти в разделе меню, который называется «Аудио». В этом пункте регулируется не весь диапазон звука, а нужные полосы частот (в магнитолах Pioneer их 5: 8 кГц, 2,5 кГц, 800 Гц, 250 Гц, 80 Гц). Частота, на которой изменяется коэффициент усиления фильтра, называется порогом среза на колонках.

В автомагнитолах фирмы Pioneer предусмотрены несколько вариантов стандартных настроек эквалайзера и 2 набора кастомных настроек, которые владелец может создать сам. Переключение между этими версиями осуществляется из меню или клавишей EQ.

Потребитель сам определяет, какие параметры звука установить. Есть несколько рекомендаций, которые позволят сделать правильный выбор характеристик:

• для воспроизведения рок-музыки лучше усилить громкость басов (80 Гц) до 2;
• ударные инструменты хорошо звучат на частоте 250 Гц;
• параметры передачи голоса регулируются на 250-800 Гц;
• частоты для электронной музыки — 2,5-5 кГц.

После завершения изменения параметров качанием ручки влево выходят в основное меню.

Если в системе нет сабвуфера, лучше установить пороговое значение HPF на частотах 50-63 Гц. Проверять результат рекомендуется при громкости 30.

Это вызовет увеличение громкости воспроизведения музыки.

При регулировке крутизны затухания частот рекомендуется выбрать 24 дБ на 1 октаву.

В нем представлены 3 значения режима сабвуфера:

• Частота среза сабвуфера, которую можно установить по желанию владельца в диапазоне 63-100 Гц.
• Громкость акустической системы по шкале от -6 до 6. Рекомендуется установить такое же значение параметра, как и при настройке эквалайзера.
• Крутизна затухания частот. Лучше выбрать значение, выбранное в пункте HPF (12 или 24 дБ).

При согласованности настроек высокие и низкие частоты в мелодии будут сбалансированы, и человек, пользующийся акустической системой, не будет испытывать дискомфорта при ее прослушивании.

Настройка радио

Чтобы настроить радио в магнитоле от компании Pioneer, надо выбрать диапазон, найти и сохранить нужные радиостанции. Это можно сделать несколькими способами:

• Автоматический поиск радиостанций. В основном меню следует найти раздел BSM, в нем есть возможность запустить поиск станций с наивысшей частотой в радиодиапазоне. После этого надо ее сохранить, закрепив за ней значение кнопки от 1 до 6. Затем поиск станций будет продолжен. В скрытом меню можно изменить шаг поиска со 100 кГц на 50 кГц, чтобы расширить диапазон осуществления операции.
• Полуавтоматический поиск радиостанций. Если в режиме радио нажать клавишу «Вправо», запустится поиск станций.
• Ручная настройка радио. Нажав несколько раз кнопку «Вправо» на панели управления при нахождении в режиме радио, произойдет переключение на какую-либо частоту. Найденная станция сохраняется в памяти устройства.
