Инструкция pioneer deh 1500ub на русском

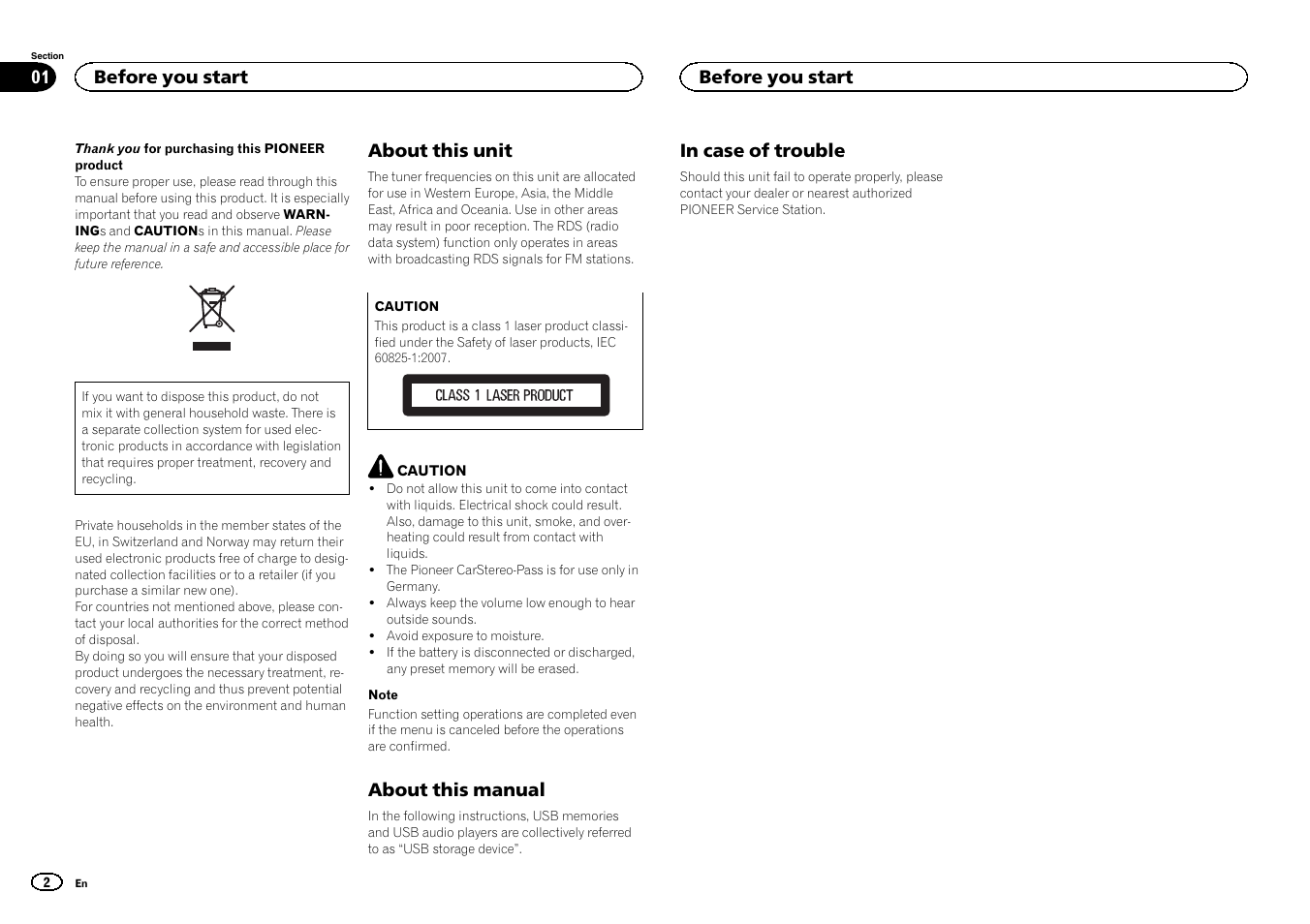

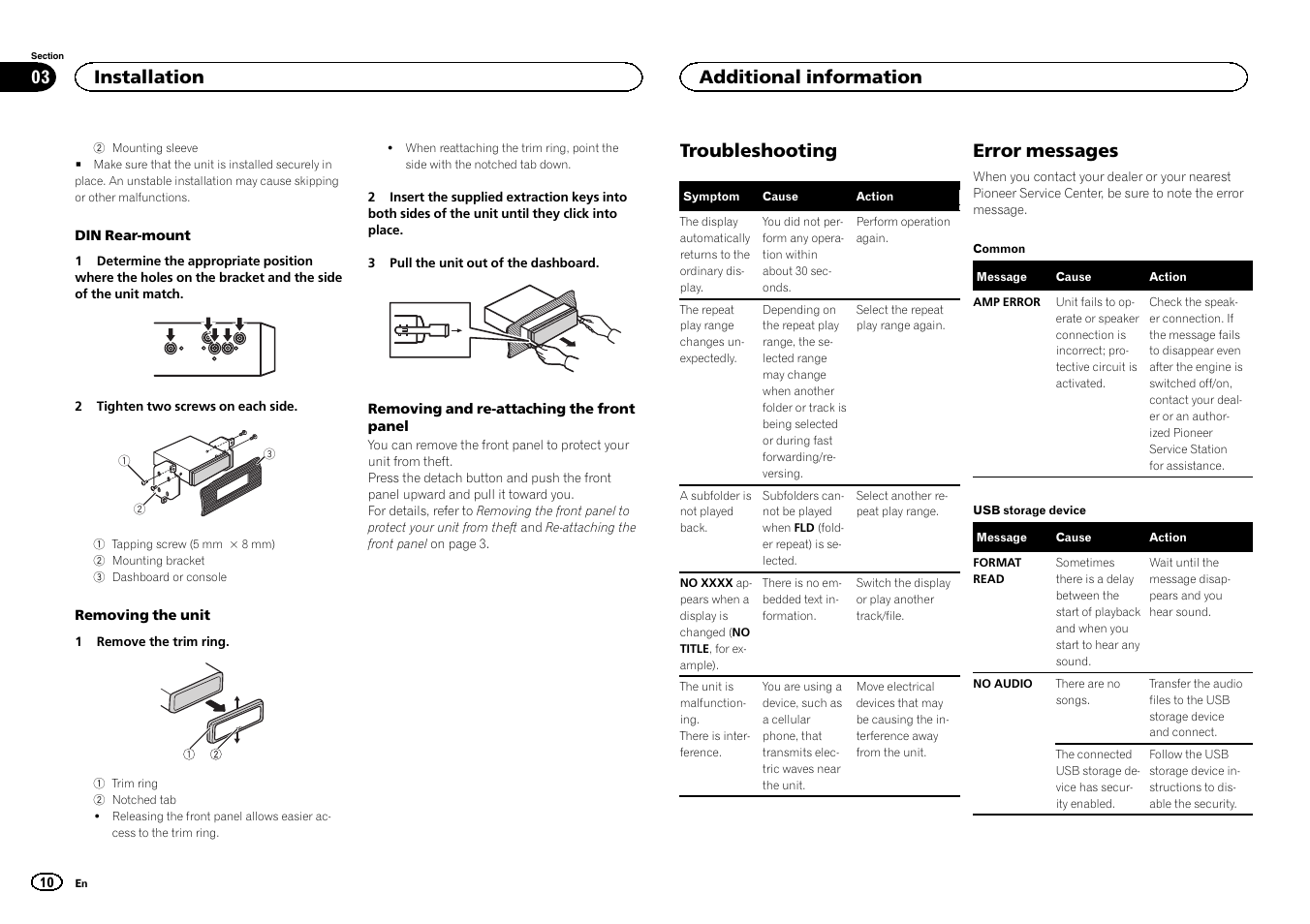

Как установить и снять

Установка магнитолы Pioneer выполняется отверстие прямоугольной конфигурации, выполненное в панели приборов или центральной консоли. Для удержания корпуса применяется металлическая шахта, которая установлена в окне и закреплена отгибающимися усиками треугольной конфигурации. Головное устройство вставляется в шахту до конца, удерживается защелками, расположенными по бокам корпуса.

Чтобы демонтировать автомобильную магнитолу, следует удалить декоративную рамку, расположенную по периметру корпуса. Зажимы отключаются ключами, входящими в набор устройства или приобретаемыми отдельно. После изъятия корпуса из шахты следует отсоединить колодки, которыми магнитола подключалась к бортовой сети и автоакустике.

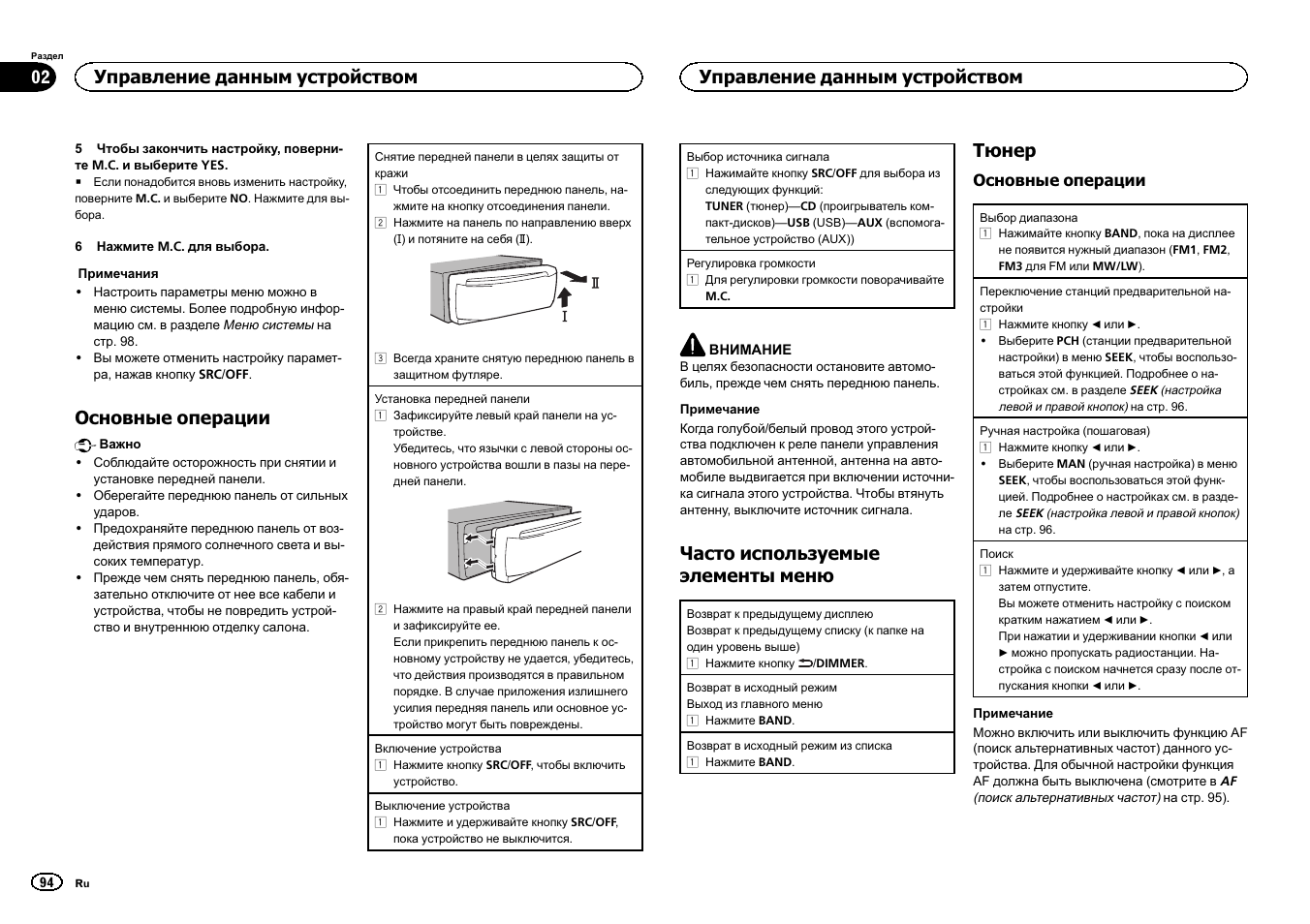

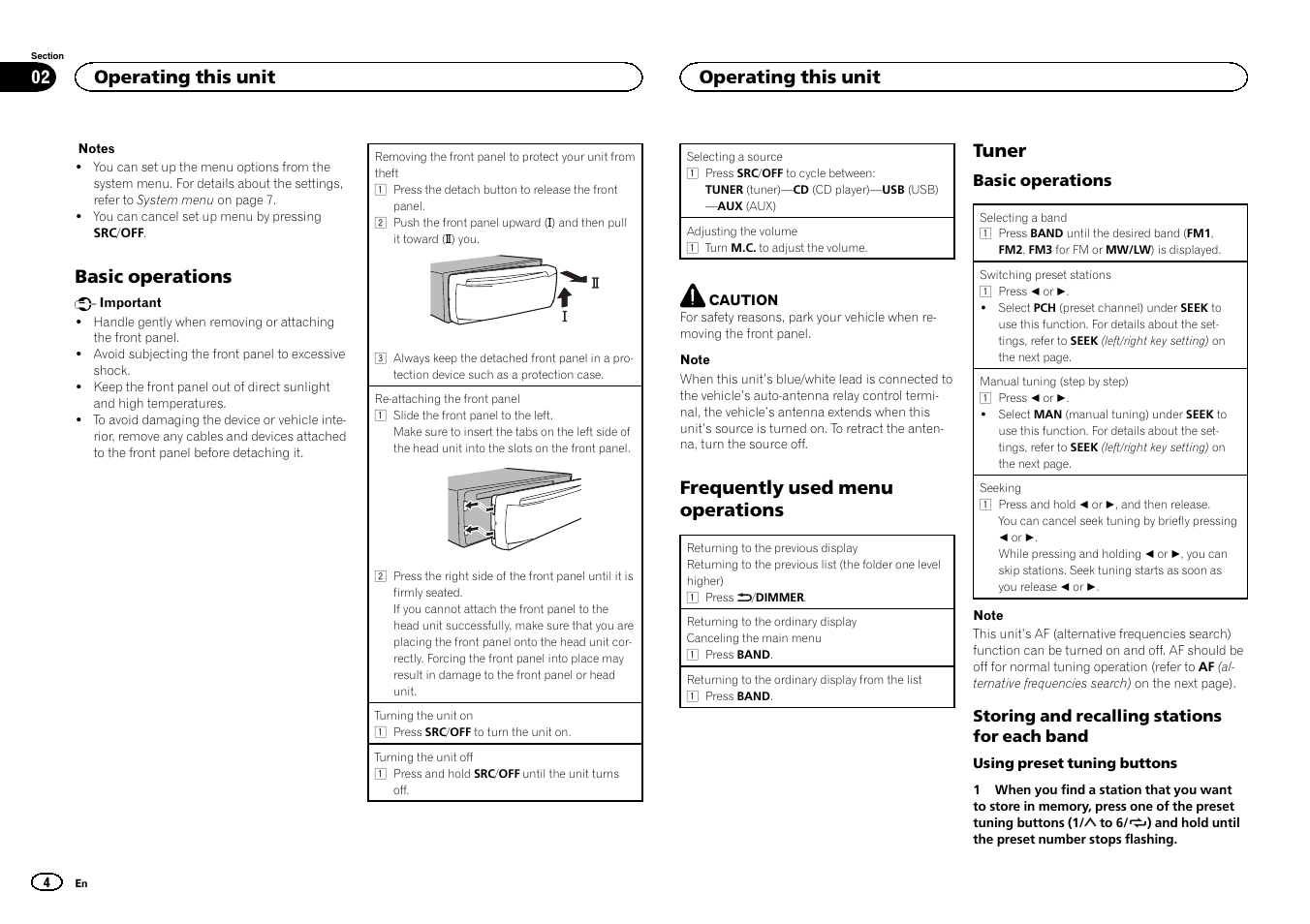

Как снять панель

Чтобы демонтировать фронтальную панель, требуется нажать на отдельную кнопку, а затем вынуть узел из посадочного гнезда. Для хранения и переноски панели магнитофона применяется пластиковый кофр с поролоновыми вставками, защищающими узел от царапин.

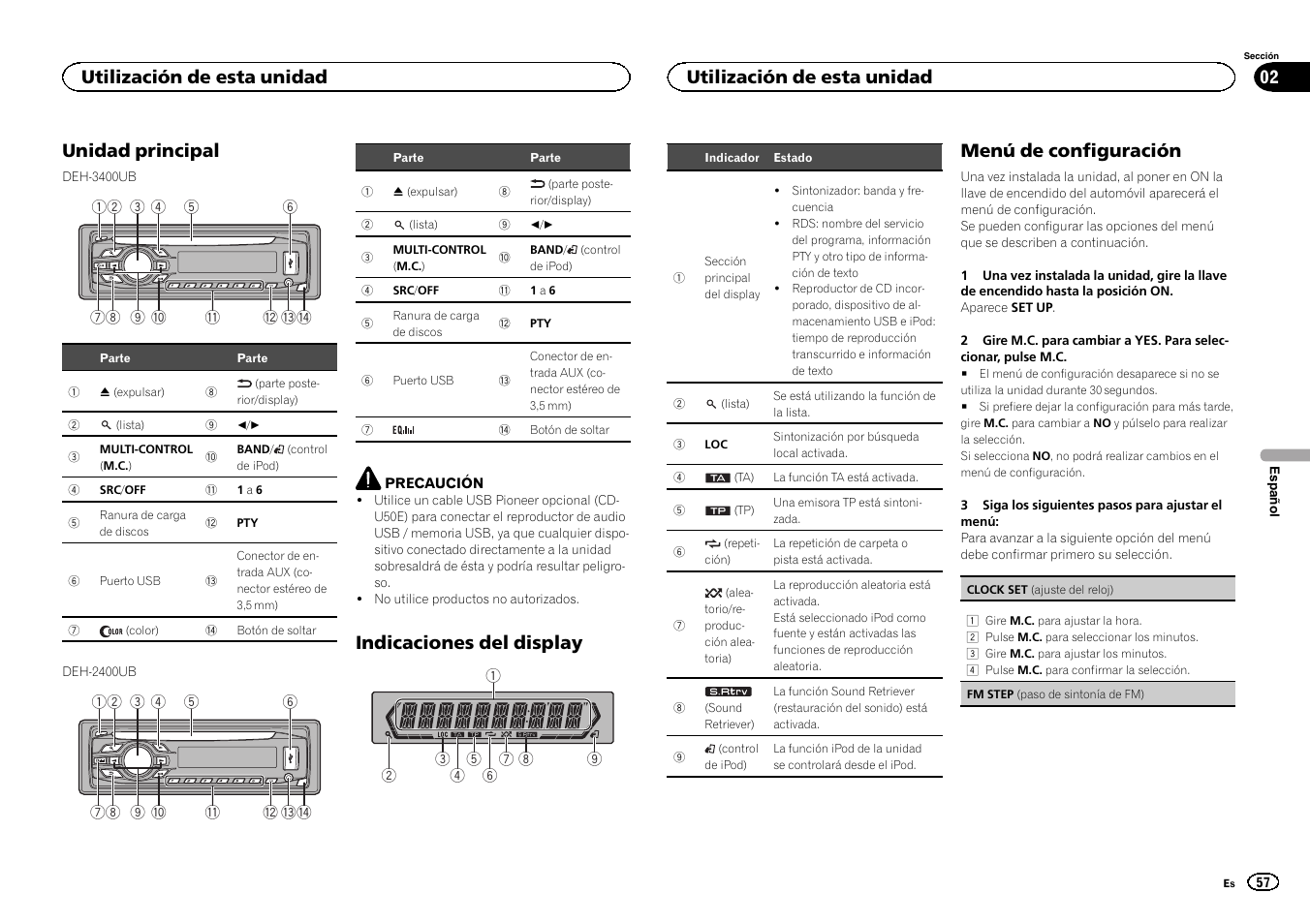

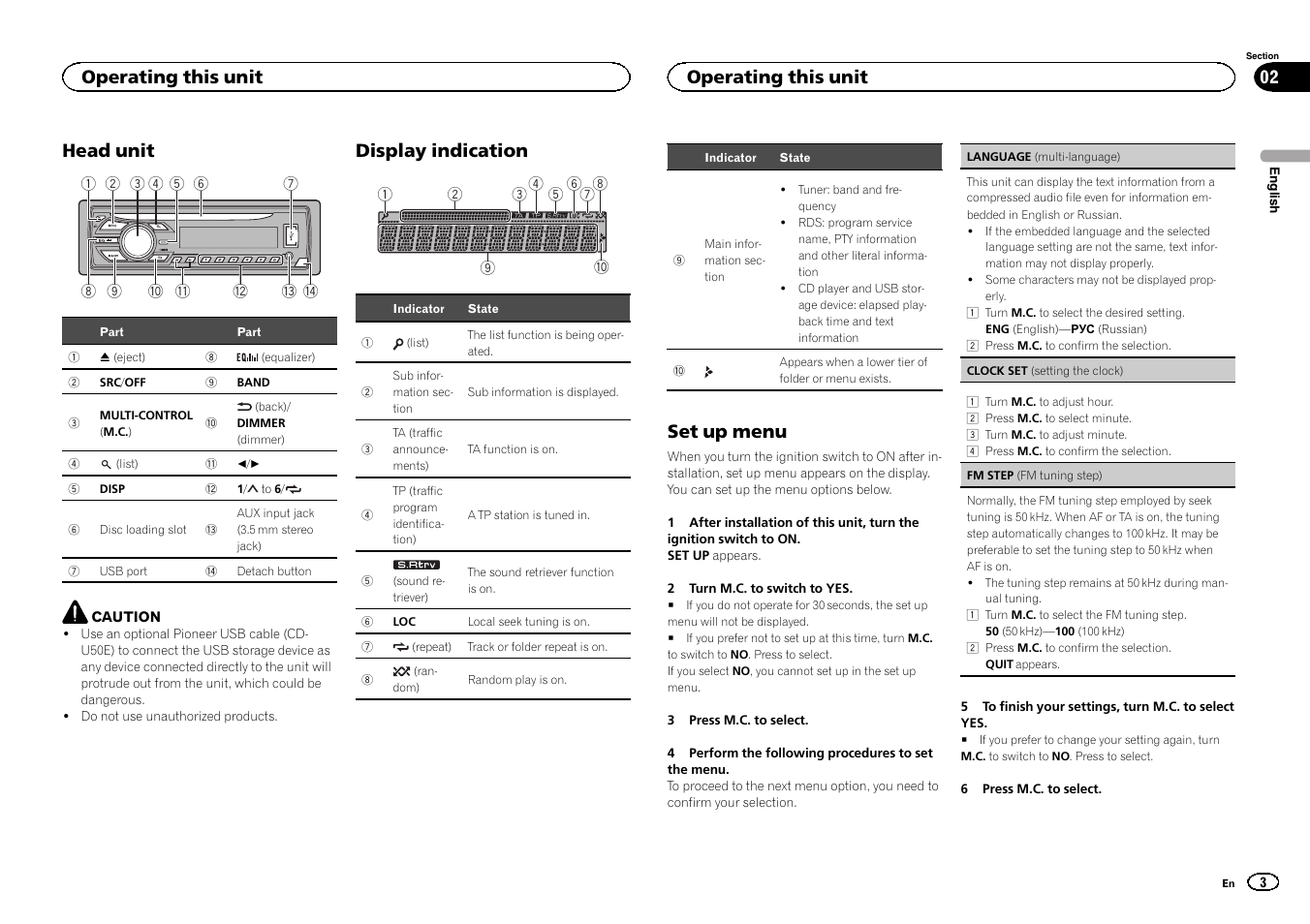

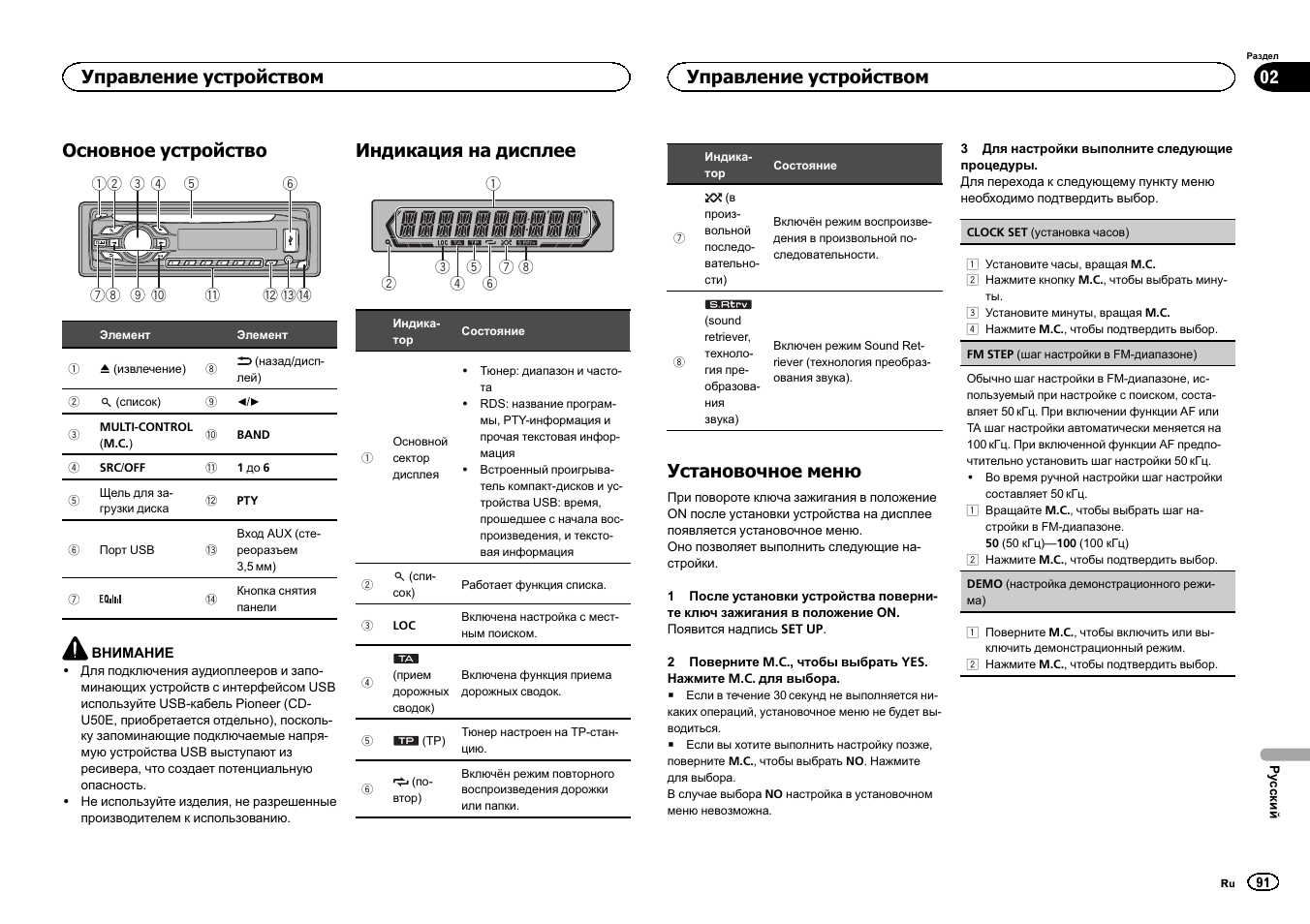

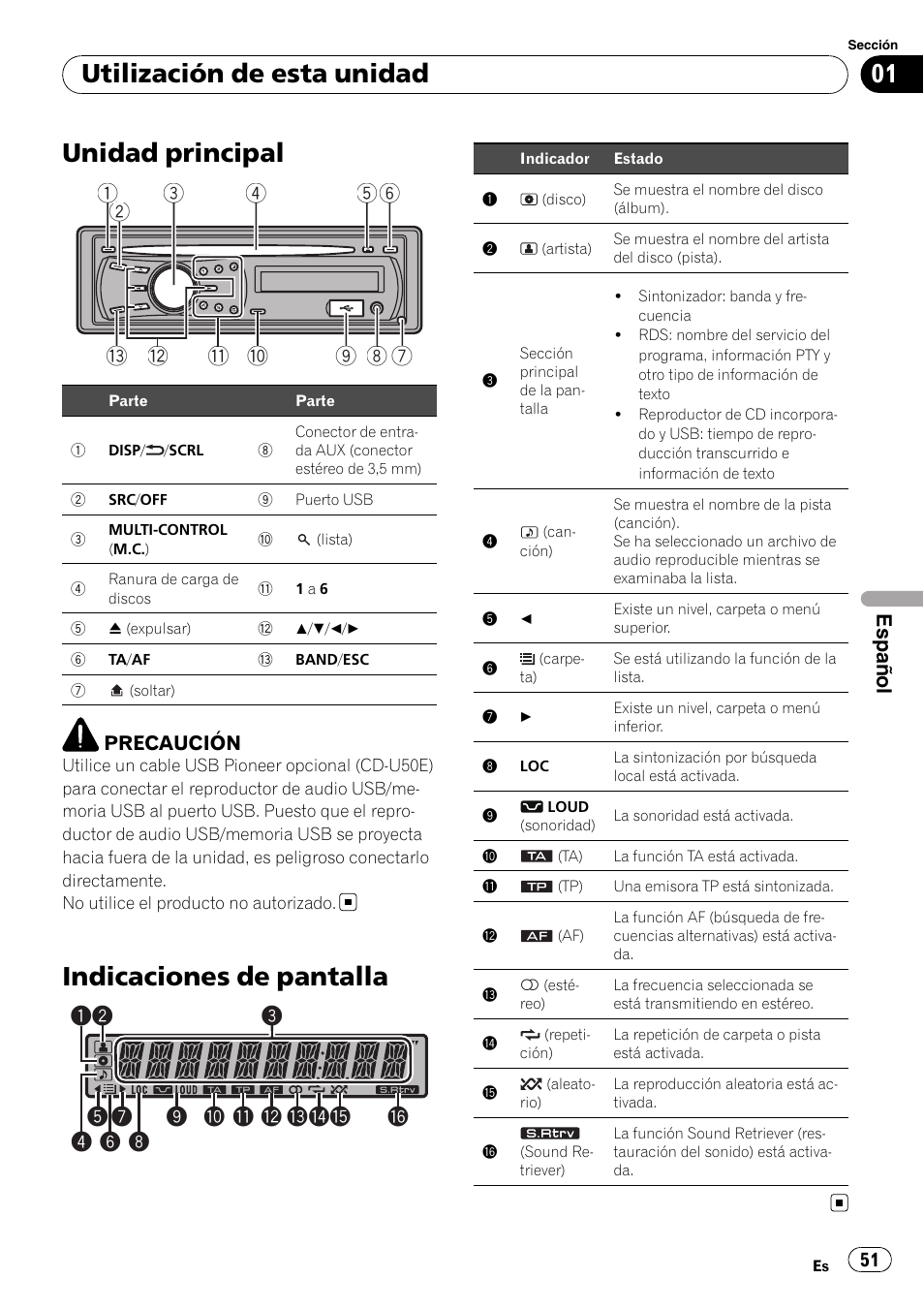

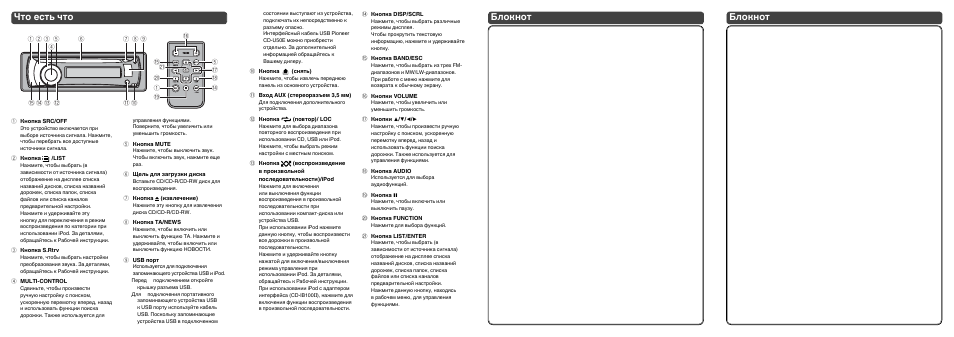

Дизайн и характеристики модели

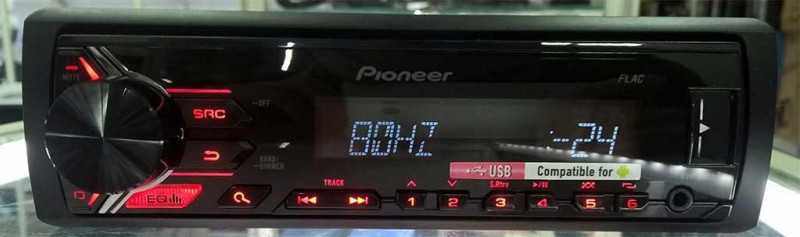

Магнитола Пионер MVH-150UB оснащена прямоугольным корпусом стандарта 1 din. На передней съемной панели, изготовленной из черного пластика, расположены кнопки управления и монохромный информационный дисплей. Для регулировки громкости звука применяется поворотный регулятор. На левой стороне панели размещен порт USB, закрытый резиновым защитным колпачком. Дополнительно имеется круглый разъем Aux, предназначенный для коммутации внешних проигрывателей. В набор входит пластиковый чехол, предназначенный для хранения или переноски панели.

По периметру панели размещается пластиковая декоративная рамка, закрывающая линию стыка корпуса головного устройства с монтажной шахтой. Тыловая часть корпуса изготовлена из легкого сплава, используется для охлаждения транзисторов усилителя. Для улучшения охлаждения применены вертикальные ребра. Для подключения оборудования применяется разъем, в цепи питания предусмотрена плавкая вставка, рассчитанная на ток 10 А. На задней стенке размещены выходы для подсоединения низкочастотного динамика и антенны.

Технические параметры головного устройства MVH-150UB:

• напряжение питания — 14,4 В;
• ширина корпуса — 188 мм;
• высота — 50 мм;
• монтажная глубина — 165 мм;
• вес — 700 г;

В магнитоле используется 4-канальный усилитель суммарной мощностью 200 Вт. При коммутации сабвуфера тыловые выходы объединяются в общую магистраль мощностью 70 Вт. Конструкция усилителя допускает применение громкоговорителей с сопротивлением катушек 2-4 Ом. Для приема сигналов радиостанций используется цифровой тюнер, рассчитанный на 3 диапазона частот. В магнитоле установлен блок памяти частот радиостанций, рассчитанный на сохранение 30 значений.

Предназначение и соединение проводков

1. Широкий желтый необходим для аккумуляторной батареи. Обязательно подводить его надо через предохранитель.
2. К зажиганию присоединяется широкий красный проводок. Это нужно для функционирования звуковой системы, когда зажигание включено. Нельзя соединять желтый и красный друг с другом. Это повлияет на быстрый разряд аккумулятора.
3. Широкий черный проводок является минусовым. Его крепят к автомобильному корпусу.
4. Бело-синие проводки контролируют работу сабвуфера, усилителя и антенны.
5. Серые подключают к переднему правому динамику (к клемме с плюсом). Такой же проводок, имеющий черную полосу соединяют с этой же колонкой, но с клеммой минусовой.
6. Белый цвет идет на левую переднюю колонку, к плюсовой клемме. Белый проводок с черной полоской нужен для минуса на эту же колонку.
7. Зеленый подводят к плюсу на заднем динамике слева. А зеленый с черной полоской к минусу клеммы.
8. Фиолетовый проводок предназначен для заднего правого динамика (его плюсу). А с полосой к минусу.

Существуют фото, где отдельно зафиксированы схемы по передней и задней колонкам. Для новичков это более понятные фото.

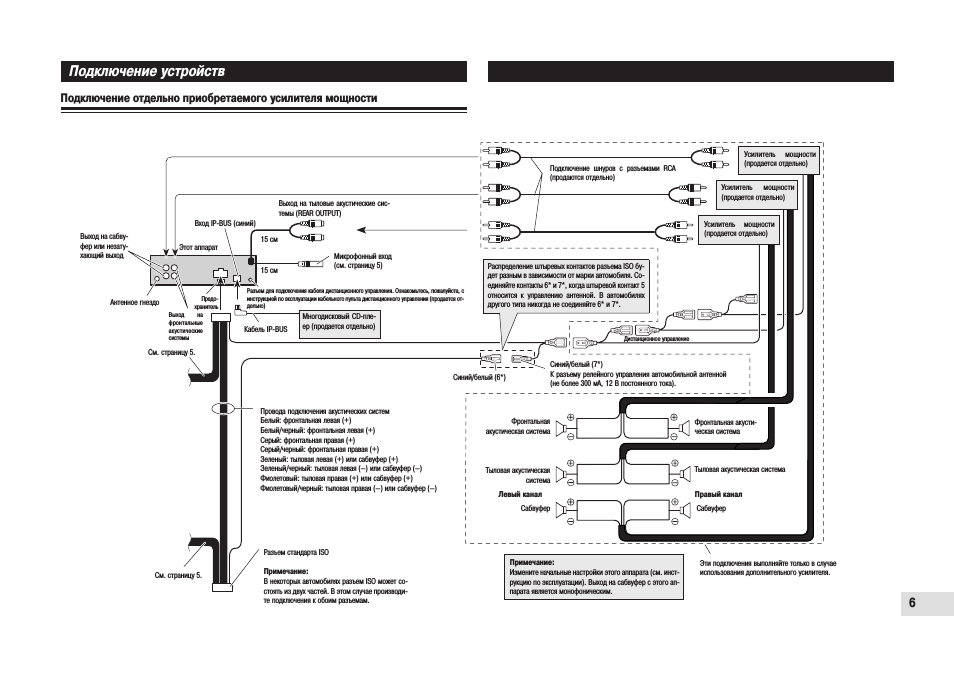

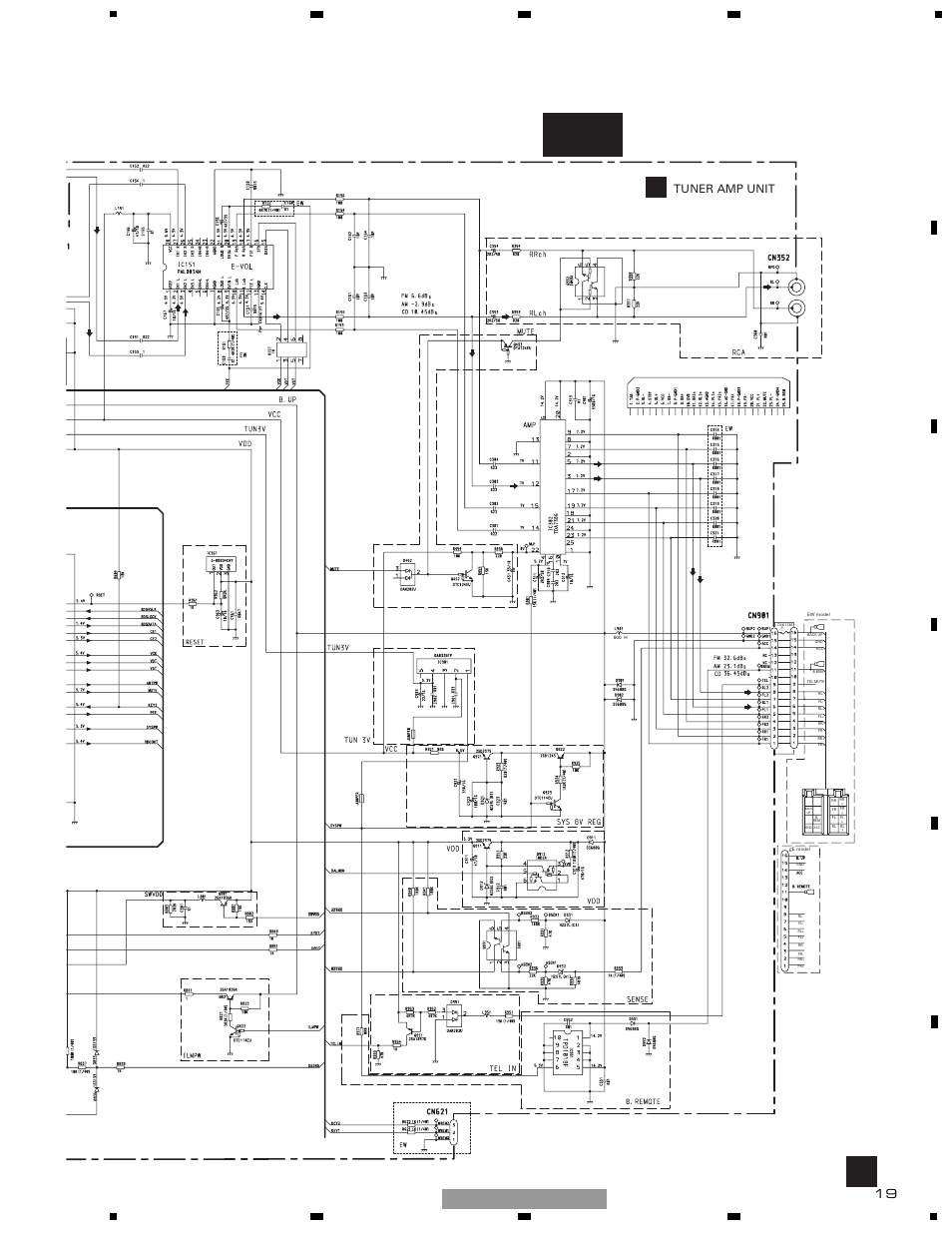

Схема подключения магнитолы

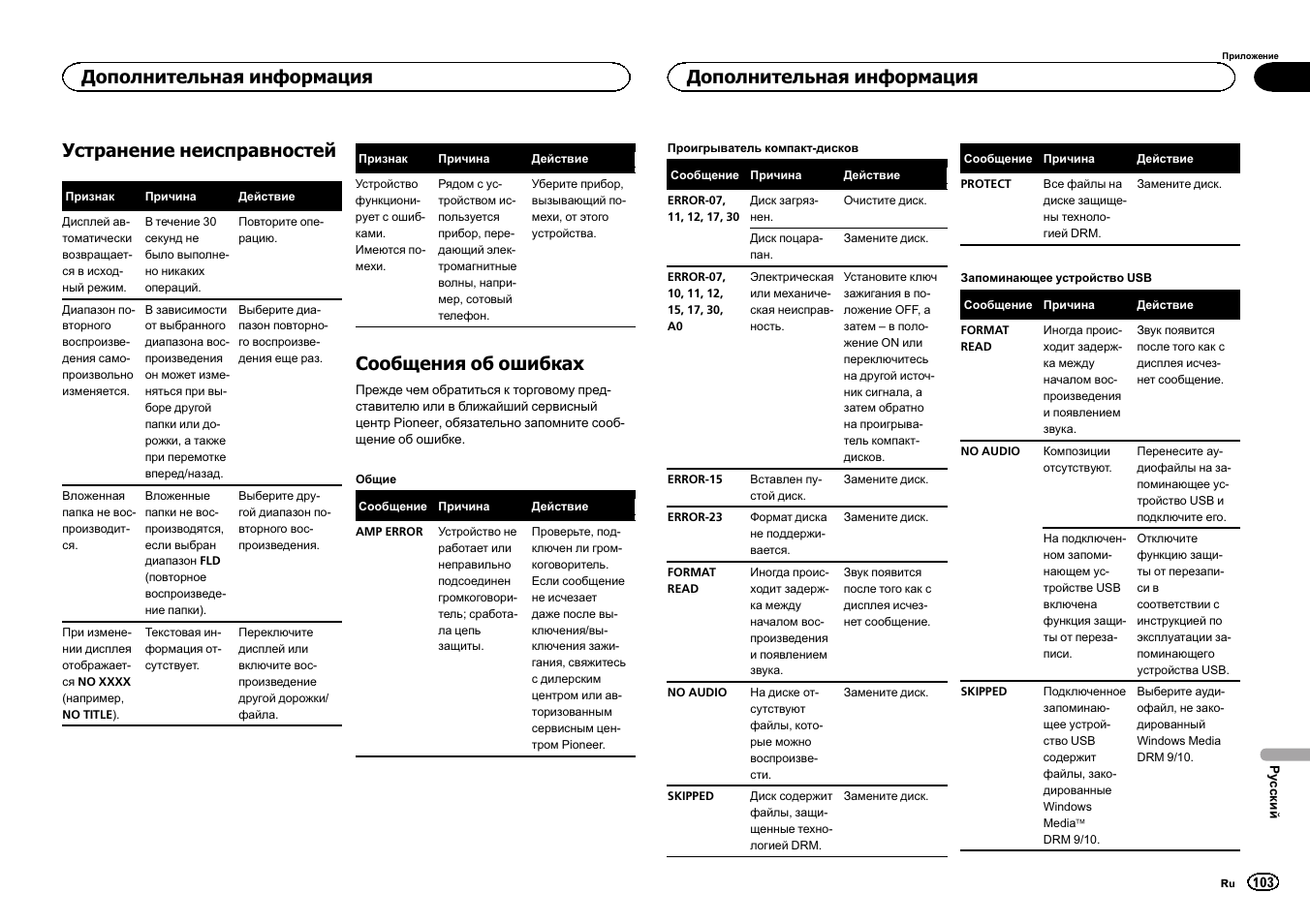

Часто задаваемые вопросы

Наша служба поддержки выполняет поиск полезной информации по изделиям и отвечает на часто задаваемые вопросы. Если вы заметили неточность в наших часто задаваемых вопросах, сообщите нам об этом с помощью нашей контактной формы.

Что такое DAB +? ПроверенныйDAB + является преемником сигнала FM и расшифровывается как Digital Audio Broadcasting. Это цифровой сигнал, который позволяет использовать больше каналов в пределах одной полосы пропускания и упрощает переключение между каналами.

Это было полезно (379)

В чем разница между FM и AM? ПроверенныйFM и AM — это формы модуляции, используемые для передачи сигнала. FM — это частотная модуляция, а AM — амплитудная модуляция. AM — самая старая форма модуляции. Самая большая разница в том, что сигнал FM намного сильнее сигнала AM.

Это было полезно (196)

В автомагнитолу застрял компакт-диск, что мне делать? ПроверенныйВ некоторых автомобильных радиоприемниках есть функция извлечения застрявших компакт-дисков. Выключите автомобиль и одновременно нажмите кнопки включения и извлечения и удерживайте их в течение 10 секунд. Если это не помогло, заведите машину и попробуйте еще раз.

Это было полезно (182)

Какого размера автомобильный радиоприемник подходит для моей машины? ПроверенныйСуществует два стандартных размера автомобильных радиоприемников: 1-DIN и 2-DIN. 1-DIN — это стандартная тонкая версия, а 2-DIN — вдвое больше. Автомобильные радиоприемники 2-DIN часто имеют место для экрана для отображения навигационной информации или воспроизведения фильмов.

Это было полезно (151)

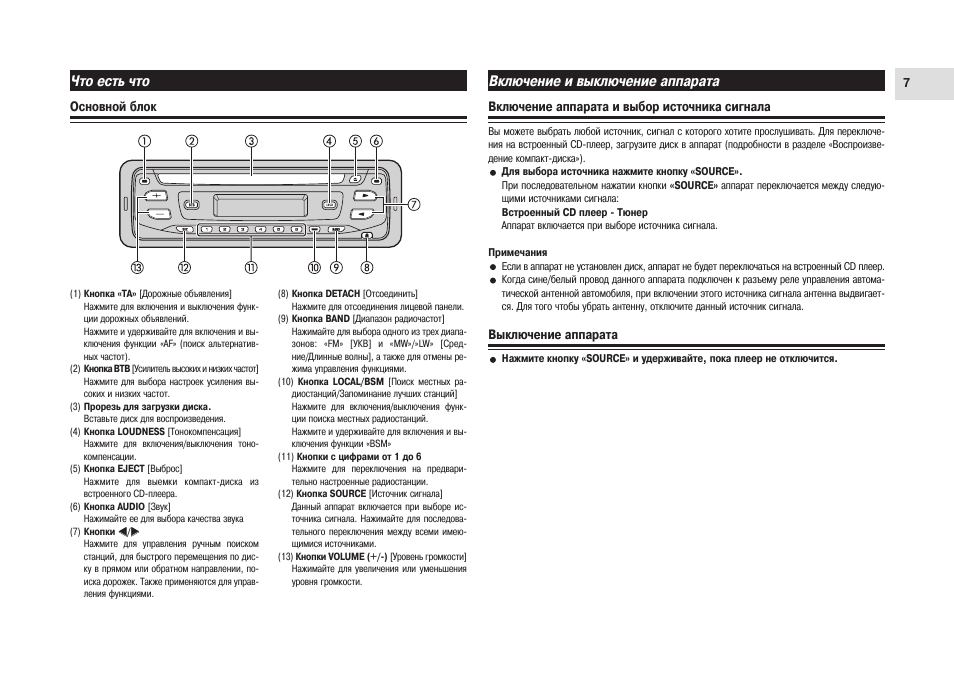

Как включить и выключить магнитолу

Перед включением автомагнитолы Pioneer MVH-150 требуется обеспечить подачу питания, процедура зависит от способа коммутации оборудования. При подключении напрямую к батарее пользователю требуется нажать на кнопку Src-Off, после чего выбрать желаемый режим работы. При коммутации через замок зажигания или отдельную клавишу понадобится повернуть ключ или перевести тумблер в требуемое положение.

При изъятии ключа из замка зажигания активируется таймер, отключающий питание через 3 минуты простоя. Если пользователь хочет выключить магнитолу Пионер MVH-150UB принудительно, то потребуется предварительно настроить оборудование. Приложенный мануал на русском языке не содержит информации по программированию функции отключения, при этом в литературе на английском языке процедура описана.

Инструкция по настройке кнопки отключения:

1. Зайти в меню настройки и выбрать раздел System, в котором понадобится отключить параметр энергосбережения PW Save.
2. Нажать на кнопку Src-Off, оборудование выключится, но остается действующей подсветка клавиш и часы на дисплее.
3. Воздействовать на клавишу Display для отключения индикаторов.
4. Повторные отключения выполняются нажатием на кнопку Src-Off. Если пользователь отсоединит батарею от бортовой сети автомобиля, то настройка выполняется заново.

Пионер ДЕН MVH-150UB

В основном подключение магнитофона Пионер ДЕН аналогично стандартному алгоритму. MVH-150UB — устройство, приспособленное к любому автомобилю у которого имеется карман для посадки.

В Pioneer ДЕН такие же настройки. Отличие здесь только во внешнем виде — в оттенке подсветки. Увидеть разницу можно на фото. Настройки сохраняются даже в случае отключения батареи. Имеется разъем для подключения обычного телефона или андроида.

Магнитола Пионер 150UB

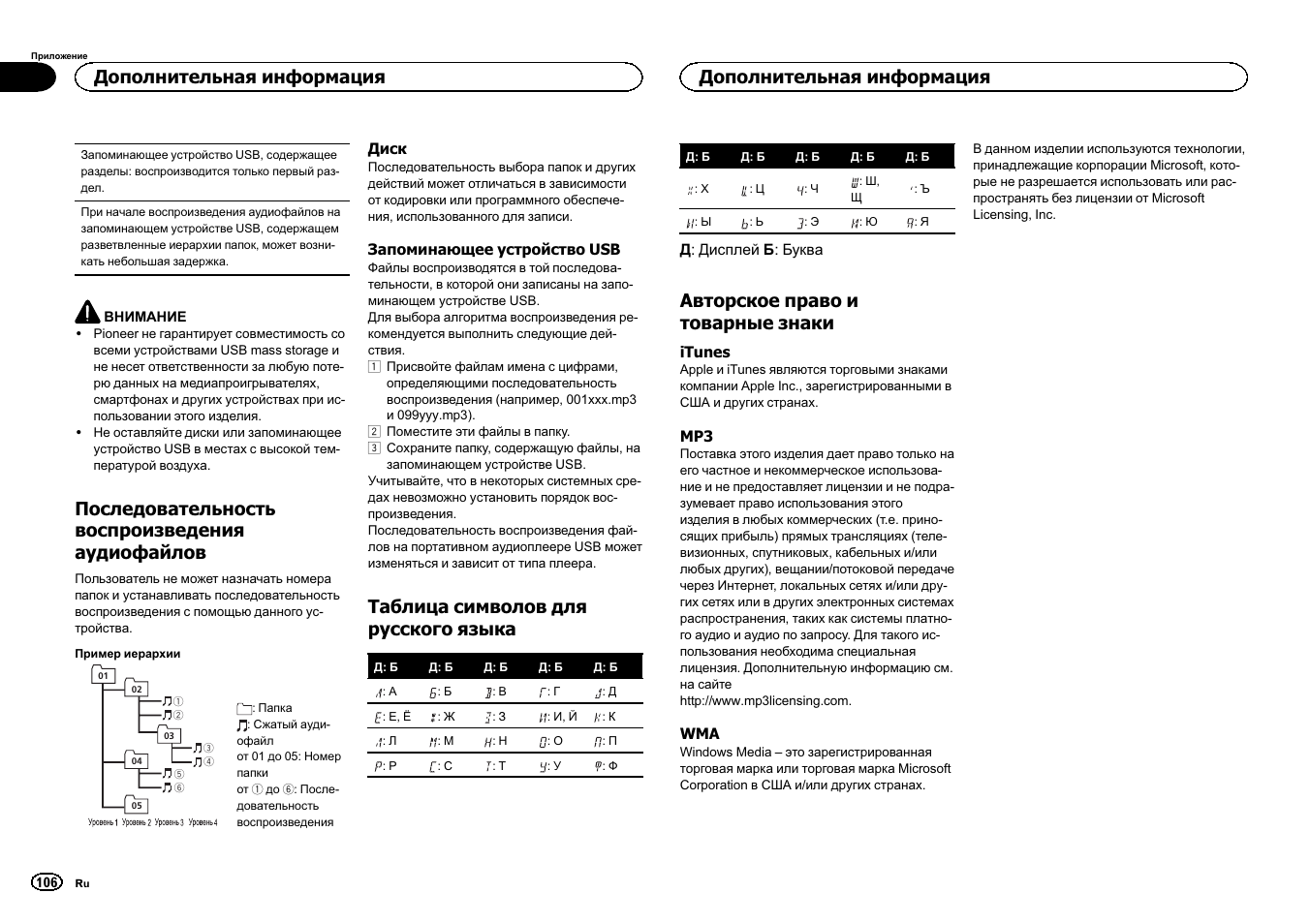

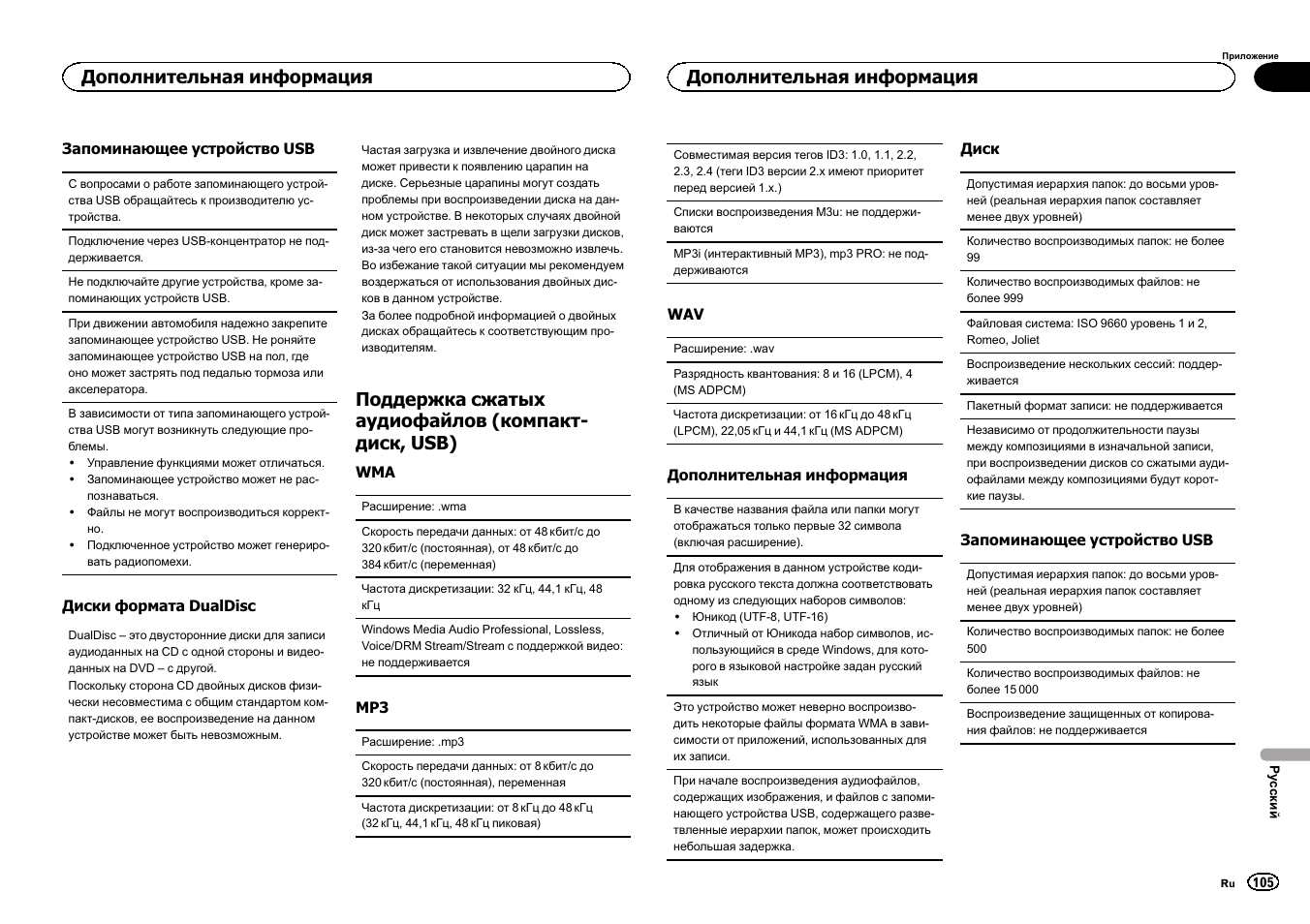

В комплектации любой автомагнитолы есть инструкция. В ней найдете подробную информацию, фото и схему без ошибочного подключения звуковой системы. И при грамотном подходе подсоединение автомагнитолы без труда осуществляется самостоятельно.

Также в комплекте присутствуют две стальные пластины с проушинами. Это специальные приспособления, дающие возможность изъятия магнитофона из кармана в случае необходимости. Пластины монтируются к боковым сторонам магнитофона. Проушины загибаются отверткой, и панель закрывается.

Видео: создание бюджетной связки автомагнитола + сабвуфер для машины

Далее используя крутилку или стрелки перемещения (в зависимости от модели), ищем и заходим в пункт SW Kontrol. После этого мы оказываемся в подпункте EAR SP FUL, который при помощи стрелки или крутилки необходимо сменить на SW, после чего выключаем магнитолу.

После этого необходимо произвести донастройку сабвуфера, для чего мы вновь включаем магнитолу и заходим в меню предварительных настроек, где ищем и входим в пункт SW SETTING1. Оказавшись в этом подменю, нужно выбрать один из трёх видов настройки: NORMAL, REV и OFF. Как показывает практика, большинство пользователей останавливает свой выбор на REV.

Далее надо вновь зайти в меню предварительных настроек и выбрать подпункт SW SETTING2, где мы первым делом указываем частоту (рекомендуемое значение 50 HZ), а после — уровень мощности (в пределах от -6 до +6). Диапазоны при этом стоит выбирать, ориентируясь на особенности установленных динамиков и вашего восприятия слуха.

Последнее действие в этом пункте — регулирование тонкомпенсации магнитолы, для чего заходим в меню и ищем пункт LOUDNESS, где выбираем значение HIGH.

Как настроить радио

В магнитолах Pioneer существует три вида настройки радио:

1. Нажимаем или ищем в меню кнопку/меню FUNC, после чего ищем подпункт BSM, который отвечает за автоматический поиск радиостанций. Активация поиска осуществляется нажатием клавиши вверх или вправо, после окончания которого автоматически включится первая найденная станция.
2. Находясь в режиме приёмника, попасть в который можно нажатием кнопки BAND, зажимаем клавишу право и удерживаем её в течение нескольких секунд, после чего отпускаем её, тем самым запуская процесс сканирования радиостанций. После того как станция будет найдена, сканирование будет приостановлено, после чего пользователь может запомнить радиостанцию нажатием и удержанием соответствующей клавиши — к примеру, 1. Если станция не нужна, снова нажимаем на кнопку вправо, и процесс сканирования будет продолжен.
3. Находясь в меню радиостанции, коротко клацаем клавишу/джойстик вправо или влево, до того момента, пока будет найдена необходимая волна радиостанции, после чего нажатием кнопки (1–6) осуществляем её запоминание.

Положения джойстика

Для начала охарактеризуем все возможные движения джойстика. Положения его рукоятки могут быть следующими:

• вверх;
• вниз;
• влево;
• вправо;
• утопленное положение.

Итак, начнем. Выставляем громкость примерно на 30 единиц, не обращая внимания на возможные хрипы в процессе воспроизведения. После этого утопите джойстик и перейдите в перечень настроек.

Здесь вы увидите большое количество опций, но пусть это вас не пугает: сейчас вам потребуется только одна настройка. Начинайте поворачивать джойстик в левую или в правую сторону, пока не найдете пункт «Аудио». Нашли? Теперь нужно еще раз утопить джойстик и войти в «Аудио», а там уже ищите пункт, в котором обозначены баланс и фадер. Выглядит он так: FADER / BALANCE.

Повторно нажмите на джойстик, чтобы высветились надписи FAD 0, BAL 0. Если вместо нулей окажутся другие числа – ничего страшного. Это лишь означает, что раньше здесь уже производилась настройка.

Если вы наклоните джойстик в правую сторону, то таким образом перейдете из настроек фадера в настройки баланса. Вращение джойстика позволит вам регулировать эти параметры. В такие моменты актуальное меню будет мигать.

Установите фадер в позицию + 15. Звук при этом необходимо пропускать только на переднюю акустику, чтобы задние динамики не мешали настройке фронтальных колонок.

Фильтр высоких частот

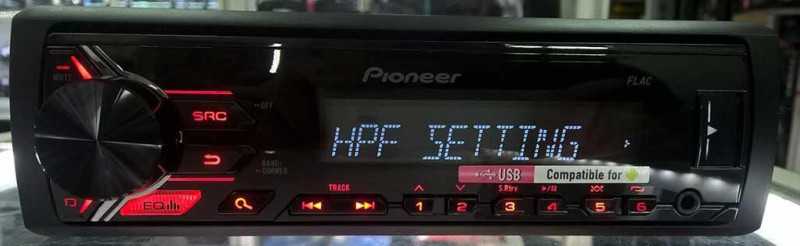

Далее находим пункт HPF (High-passFilter). Это фильтр высоких частот, который обрезает частоту звука, подаваемого на динамики, ниже их граничного паспортного значения. Делается это из – за того, что,стандартным динамикам (13–16 см) из-за небольшого диаметра диафрагмы и малой мощности очень сложно воспроизводить низкие частоты. Вследствие этого звук воспроизводится с искажениями даже на небольшой громкости. Если обрезать низкие частоты, можно будет получить чистое звучание в большем диапазоне громкости.

Если у вас нет сабвуфера, то рекомендуем установить HPF фильтр на частоте 50 или 63 Гц.

Затем можно выйти из меню кнопкой возврата и проверить результат. Делать это лучше на громкости 30.

Если качество звука не устраивает, или если вы находитесь на природе, и хочется устроить громкую дискотеку, можно поднять нижнюю границу от 80–120 Гц и более. Такой же уровень граничного среза рекомендуется применить при наличии сабвуфера. Эти мероприятия позволят кратно увеличить чистоту и громкость воспроизводимого звука.

Также здесь есть регулировка крутизны затухания частот. На Pioneer она бывает в двух положениях – это 12 и 24 дБ на октаву. Советуем вам установить данный показатель на 24 дБ.
