Устранение мелких поломок
Далее узнаете как отремонтировать блендер своими руками и что для этого лишь потребуются начальные сведения из области электротехники и электроники, кое-какие инструменты и желание.
Ремонт ножей блендера
Заточить нож для блендера или измельчителя самостоятельно вряд ли удастся
- проверить, что прибор не включен в розетку;
- снять чашу у стационарного блендера;
- у некоторых моделей нож крепится с помощью гаек, снять их, используя гаечный ключ;
- с помощью ткани обхватить нож;
- отвинтить, учитывая, что левая резьба.
Проверьте комплектацию своего блендера, там может оказаться запасной нож. В противном случае купите новый, ориентируясь на свою модель.
Редкий случай, когда для снятия ножа потребуется разобрать чашу. Действия те же, но стоит заменить одновременно и сальник.
И уж совсем не ремонтный случай – это не разборная чаша. Тогда ее нужно просто выбросить и купить новую, но тут стоит рассмотреть ценовой вопрос. Может лучше купить новый блендер?
Требуется чистка
Любую чистку следует начинать с отключения прибора от сети:
осторожно снять чашу с основного корпуса; отвинтить и снять кольцевую гайку, которая находится под держателем лезвий; аккуратно освободить нож от застрявшего предмета; проверить целостность ножа (скорее всего его нужно заменить новым); все детали промыть теплой водой с помощью неагрессивного моющего средства; тщательно просушить и собрать; проверить работу
Поиск неисправности в блендере Scarlett
После разборки блендера с помощью мультиметра был проверен еще раз сетевой шнур и предохранитель. На следующем шаге следовало определить в каком узле произошла поломка: — в электродвигателе или в электрической схеме его управления.
Внешний осмотр двигателя показал его исправность: вал вращался легко в любую сторону, запаха гари не было, коллектор был чист и исправен, щетки прижимались с достаточным усилием.
При осмотре печатной платы сразу обратил на себя внимание резистор R4, на котором не было маркировки. При более внимательном осмотре выяснилось, что он покрыт слоем гари
Прозвонка мультиметром показала, обрыв резистора R4.
Через этот резистор на микросборку D1 поступало питающее напряжение. Измерение сопротивления между ножками микросборки показало нулевое сопротивление между 4 и 2 ее выводами, что свидетельствовало о ее неисправности. Встал вопрос о ее замене.
Микросборка представляла собой печатную плату с радиоэлементами, залитыми компаундом и имела четыре вывода. Маркировка на микросборке NR.1ZLMZH ни о чем не говорила и в продаже деталь отсутствовала.
Для определения целесообразности ремонта был проверен мотор. Судя по данным на его этикетке двигатель был рассчитан на работу при напряжении 220-240 В постоянного тока. Потребляемая мощность составляет 300 W, что удивило. На корпусе блендера, очевидно в рекламных целях, было написано 1000 W.
Для проверки были выпаяны симисторы BT137-600 и питающее напряжение с помощью припайки дополнительного проводника подано непосредственно на выпрямительный мост. Практически была эмитирована работа симистора, когда он полностью открыт.
Удерживая двигатель одной рукой вилка блендера была вставлена в розетку, двигатель заработал на полных оборотах. Схема управления скоростью вращения мотора выполнена без гальванической развязки, поэтому, когда вилка в сети, недопустимо прикосновение к не изолированным токоведущим участкам схемы.
Блендеры Scarlett
Найдено 28 проблем
Производитель, категория, тег
Проблемы по производителям
Проблемы по категориям
По моделям 16
Сломалась шестерня в блендере более месяца назад Блендеры Scarlett IS-541
День добрый. Сломалась шестерня в крышке чаши блендера Scarlett IS-541. Никак не могу найти такую в Интернете. Помогите, пожалуйста!
Остановился мотор в блендере более 3 месяцев назад Блендеры Scarlett SC-JB146G01
Здравствуйте, блендер Scarlett SC-JB146G01, остановился двигатель, программа — таймер идет, но мотор не крутиться, почему?
Не работает измельчитель у блендера более 6 месяцев назад Блендеры Scarlett SL-1544
Здравствуйте. В блендере Scarlett SL-1544 насадка от ножей не достаёт до крышки. И происходит то, что не крутятся ножи. Какую нужно купить.
Не работает измельчитель более 6 месяцев назад Блендеры Scarlett SL-1544
Доброе утро. Когда вставляешь насадку в измельчитель блендера Scarlett SL-1544, то ножи не крутятся. Что там не хватает? Какую запчасть.
Сломался привод более 6 месяцев назад Блендеры Scarlett SL-1547
Добрый день. При измельчения лука в блендере Scarlett SL-1547, заклинило ножи. После устранения куска лука из чаши, ножи перестали.
Сломался нож блендера более года назад Блендеры Scarlett SC-HB42F80
Здравствуйте. Сломался нож у погружного блендера Scarlett SC-HB42F80. Нигде не могу найти к этой модели. Подскажите, пожалуйста, от какой.
Сломалась муфта в блендере более года назад Блендеры Scarlett SL-HB43K01
Здравствуйте. Сломалась муфта у блендера Scarlett SL-HB43K01, поэтому нужна новая. Посоветуйте, пожалуйста, где её можно достать без.
Сломалось отверстие для насадок в блендере более года назад Блендеры Scarlett SL-HB43K01
Здравствуйте. Модель блендера Scarlett SL-HB43K01. Сломалось отверстие для присоединения насадок. Насадка нагрела пластиковый вход и.
Часть содержимого чаши блендера протекло внутрь корпуса и вытекло через дно более года назад Блендеры Scarlett SC-JB146P10
Здравствуйте. Скажите, пожалуйста, как промыть или прочистить мотор, если по неаккуратности (недостаточно плотно закрутила крышку.
Где купить привод чаши для блендера Scarlett indigo IS-HB44K03? более года назад Блендеры Scarlett IS-HB44K03
Тормозит при минимальной загрузке, не крутит нож. Где можно купить?
Нужна насадка-эмульгатор для блендера scarlett более года назад Блендеры Scarlett SC-HB42F18
Добрый день! Нужна насадка-эмульгатор для Scarlett SC-HB42F18, т.к. оригинальная сломалась. Даже голову не приложу, где её найти. Подскажите.
Нужен диск для нарезки ломтиками и шинковки к блендеру scarlett более года назад Блендеры Scarlett IS-HB44K03
Ищу диск для нарезки ломтиками и шинковки к блендеру SCARLETT модели IS-HB44K01. Помогите, пожалуйста, найти и купить!
Нужен измельчитель на блендер скарлет sc-hb42f04 более года назад Блендеры Scarlett SC-HB42F9
Нужен измельчитель для блендера SC-HB42F93, где купить?
Ищу насадку для пюре для блендера scarlett более года назад Блендеры Scarlett SL-1542
Здравствуйте, я ищу насадку для пюре к блендеру Skarlett sl-1542. Такая насадка не предусмотрена в комплекте, но возможно есть другие.
Нужна погружная нога для блендера более года назад Блендеры Scarlett SC-HB42F18
Ржавчина съела внутренюю часть погружной ноги. Ищу полностью новую или замену внутренностей (лучше новую, чтобы не мучиться). УР.
Нужна чаша для блендера более года назад Блендеры Scarlett SC-HB42K01
Нужна чаша для блендера Scarlett SC-HB42M30, в теории подойдет и от моделей SC-HB42F02, SC-HB42K01. Помогите, найти!
Cрочно ищу нож для блендера scarlett более года назад Блендеры Scarlett SL-1547
Прошу, помочь с информацией, где можно найти нож для блендера Scarlett SL-1547?
Нужен нож измельчитель для блендера scarlett более года назад Блендеры Scarlett SC-HB42F18
Добрый день! Не могу найти нож измельчитель для блендера Scarlett SC-HB42F18, так получилось, что при перемолке лука в чаше сломался нож.
Сточились грани у фтулки-муфты блендера более года назад Блендеры Scarlett SC-4144
Сточились грани муфты привода, подскажите, где можно приобрести фтулку-муфту для замены?
Нужна чаша к блендеру scarlett sc-hb42k01 более года назад Блендеры Scarlett SC-HB42K01
Помогите найти чашу для блендера scarlett sc-hb42k01? Ольга 8-916-602-59-6
Источник
Как разобрать блендер Scarlett
При сборке корпусов и деталей современной мобильной бытовой техники как правило применяется крепление помощью скрытых от глаз защелок. Таким образом при разборке изделия для ремонта требуется определить место нахождения этих защелок. В противном случае можно легко их поломать и столкнутся с трудностями при сборке блендера после ремонта.
Разборку блендера Scarlett SC-HB42F60 нужно начинать со стороны ручки регулировки скорости вращения двигателя. Для этого нужно зацепиться за ее край с двух противоположных сторон и отсоединить от корпуса.
Защелка ручки представляет собой проточку в отходящей от ручки трубки, в которую еще вставлен штифт для передачи вращательного движения переменному резистору. Ручка снялась с большим усилием, даже буртик ее погнулся, пришлось его выправлять.
При снятии ручки надо быть внимательным, чтобы не потерять подпружиненный фиксатор, на фото он изображен справа. Благодаря фиксатору ручка вращается с приятными щелчками и фиксируется в оставленном положении.
Теперь достаточно отвинтить два самореза и остальные несколько деталей можно легко отсоединить от корпуса и получить доступ к части печатной платы включателя блендера.

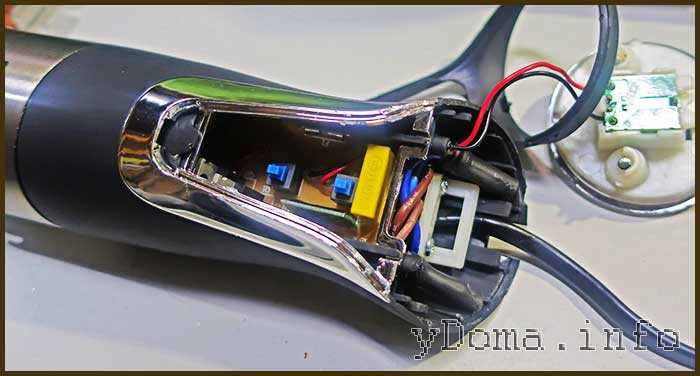

На фотографии показан вид блендера со снятой торцевой частью с регулятором скорости и детали с клавишами включателя. Такая разборка позволяет сделать внешний осмотр элементов и прозвонить целостность сетевого шнура с вилкой.
Для проверки шнура он сначала был освобожден путем отвинчивания двух саморезов, удерживающих фиксирующую его планку. Далее одним щупом мультиметра прикасаясь к штырям вилки, а другим путем прокалывания проводников иголкой в точках входа сетевых проводов в печатную плату сетевой шнур был проверен. Он оказался исправным.
Извлечь печатную плату управления режимами работы блендера через разобранную часть корпуса не представлялось возможным. Потребовалось разобрать корпус со стороны установки насадок.
Оказалось, что фиксирующая двигатель в корпусе деталь держалась в нем на четырех жестких небольших защелках. Для снятия этой детали пришлось, удерживая корпус в одной руке, второй взяться за эту деталь и раскачивая ее вращательными движениями вытащить с достаточно большим усилием. Кнопки, фиксирующие насадки вынимать не надо.
Двигатель и плата извлечены из корпуса блендера и теперь можно приступать к поиску неисправности. Как оказалось, двигатель к плате был подсоединён двумя короткими проводами и поэтому плату невозможно было вынуть через сторону регулятора скорости.
Ремонт блендера Scarlett
Встал вопрос о восстановительном ремонте схемы управления работой двигателя. Непосредственно включать двигатель с помощью установленных на плате кнопок было недопустимо, так как они не были рассчитаны на коммутацию тока более 0,1 А. Рабочий ток двигателя при нагрузке составлял более 1 А. Поэтому необходимо было для управления двигателем использовать используемый ранее симистор.
На следующем шаге с помощью мультиметра были проверены симисторы. Сопротивление между выводами A1 и G составило, вне зависимости от полярности подключения щупов, около 660 Ом, что говорило об их исправности.
Далее один из симисторов был впаян в печатную плату и его вывод A1 перемычкой был подключен к питающему проводу, как на фотографии. Затем вилка вставлена в сеть. Проверка показала, что при нажатии любой из двух кнопок симистор открывался и двигатель запускался на полных оборотах. Половина задачи ремонта была решена.
Тиристор открывался потому, что на кнопки подавалось питающее напряжение и при их нажатии через резистор R5 номиналом 3,9 кОм на затвор симистора G подавалось открывающее его напряжение.
Осталось расширить функцию схемы с целью возможности регулировать скорость вращения двигателя. Для этого было достаточно дополнить ее всего тремя деталями – динистором, конденсатором и резистором по типовой схеме управления симистором. Проверка показала достаточный диапазон регулировки скорости штатным регулятором и стабильную работу блендера.
Модернизированная электрическая схема блендера Scarlett
В результате из штатной электрической схемы были удалена микросборка, сгоревший резистор и один симистор. Для обеспечения плавной регулировки скорости двигателя были в схему установлены три дополнительных элемента – динистор DB3, конденсатор С2 на 400 В и резистор R3. На электрической схеме блендера эти элементы выделены красным цветом.
При нажатии на кнопку SA2 управляющий электрод симистора G через токоограничивающий резистор R5 соединяется с выводом A2 в результате чего симистор открывается, сопротивление между его выводами А1 и А2 становится близким к нулю и все напряжение питающей сети 220 В после выпрямления диодным мостом VD1-4 прикладывается к выводам электродвигателя. Двигатель начинает вращаться с максимальной скоростью.
При нажатии на кнопку SA1 напряжение на электрод подается через динистор VD5 типа DB3. Ток начинает проходить через динистор только в случае приложения к его выводам напряжения более 33 В. Задержку пробоя динистора осуществляется с помощью конденсатора С2 и резисторов R3 и переменного R4. Таким образом при изменении величины сопротивление резистора R4 на двигателе будет изменяться величина напряжения, что приведет к изменению скорость вращения его вала, а, следовательно, и скорости вращения насадок блендера. Принцип регулировки скорости в тиристорах описан в статье сайта Схемы тиристорных регуляторов.
RC цепочка C1-R1-R2 служит для подавления попадания в сеть помех от работы коллекторного узла электродвигателя. RC цепочка C3-R6 для защиты симистора от помех щеточно-коллекторного узла двигателя.

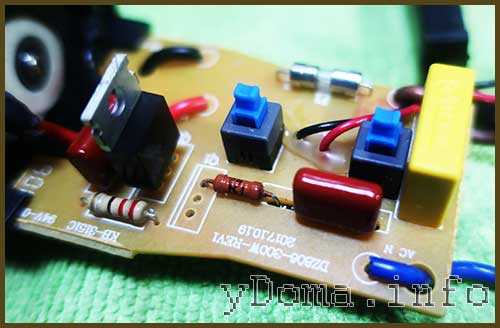

Вновь примененные радиоэлементы были установлены непосредственно на штатной печатной плате в существующие отверстия от выпаянной микросборки и второго симистра.
Динистор был припаян непосредственно к печатным дорожкам. При модернизации схемы дополнительно пришлось еще перерезать три штатные дорожки и установить одну перемычку.
После окончания монтажа радиоэлементов перед сборкой блендера была проведена проверка его работы. При нажатии на кнопки двигатель уверенно запускался, при вращении ручки регулировки обороты изменялись. Осталось только собрать блендер в обратном порядке разборки.
Механические повреждения
При работе в блендерах страдает не только электрическая часть. Довольно часто встречаются механические повреждения, бороться с которыми вполне можно и самостоятельно.
Течь прокладки двигателя и чаши
Заметили течь между корпусом и чашей? Смело приступайте к ремонту:
- чашу снять с корпуса;
- открутить приводной шпиндель;
- старую прокладку снять;
- установить на ее место новую прокладку.
Повреждение механизма защелки крышки или насадки
Если неаккуратно пользоваться блендером, то можно повредить механизм защелкивания крышки у стационарных или насадки у погружных. Решение проблемы одно: купит новую деталь так как ремонт крышки измельчителя или насадки блендера может привести к травмам при дальнейшей эксплуатации.
Насадку венчик еще можно попытаться отремонтировать удалив сломавшийся пруток. Только при дальнейшей работе, нужно быть аккуратным так как часть торчащей проволоки может поцарапать.
Повреждение корпуса блендера
Поврежденный корпус вряд ли можно отремонтировать. Эксплуатация такого электроприбора угрожает вашей безопасности. Порадуйте себя покупкой новой техники.
Повреждение чаши блендера
Решение проблемы одно: купить новую чашу
Если заливать в чашу кипяток и другие горячие жидкости, то емкость будет повреждена. Решение проблемы тоже: купить новую чашу.
Ремонтом чаши не следует заниматься в виду того, что нельзя добиться начального состояния элементов.
Ремонт ножки
Как правило ножка блендера ремонту не подлежит из-за того, что она вся монолитная и конструкцию невозможно разобрать. Если ножка металлическая и погнулась, то можно попробовать силой ее выпрямить. Даже если это удастся, то добиться прежней работы будет не возможно. Внутренние механизмы не встанут на свои места.
Ремонт редуктора
Проблемное место редуктора — это разъединение шестеренок и их валов. В следствии больших нагрузок этот узел нагревается, железный вал плавит посадочные места шестеренок и он слетают. В следствии чего перестает передаваться вращение на насадку.
Для ремонта редуктора его нужно разобрать. Обычно он состоит из двух половинок, скрепленных внутренними защелками. После нужно обследовать внутренние детали. Если шестерни целы и просто выпали с валов, то сажаем их на место и фиксируем суперклеем. Этот способ еще на некоторое время продлит жизнь устройству.
Типы блендеров и их конструкция
Английское слово «blender» переводится «смеситель, мешалка». Блендер занимает промежуточное место между миксером и кухонным комбайном. От первого ему достались венчики для смешивания, от второго – ножи для измельчения.
Этот кухонный агрегат представляет собой довольно простую технику: двигатель плюс насадка. Выделяют два типа:
- Погружной или ручной.
- Стационарный.
Погружной
Второе его название «ручной». Связано это с тем, что самостоятельно без помощи ваших рук работать он не сможет. Его нужно держать во время работы, что создает определенные неудобства.
Его плюсом является способность к обработке небольшого количества продуктов, например измельчение ягод для смузи или приготовления пюре для ребенка, . Однако на длительное использование чаще всего этот агрегат не рассчитан, что способствует быстрому выходу из строя. Ремонт погружного блендера достаточно прост. В его корпусе находятся:
Стационарный
В чаше по собственному выбору устанавливаются необходимые насадки, что приближает стационарный блендер к кухонному комбайну по функционалу. Ремонт стационарного блендера немного сложней за счет большей конструкции и количества деталей.
Свободные руки при использовании этого типа блендера огромный плюс при нашей нехватки времени. Однако этот кухонный помощник плохо справляется с малым количеством ингредиентов. Зачастую его мощность больше, он может работать более длительное время без передышки, но занимает гораздо больше места, чем ручной. Он состоит из:
- чаши с крышкой;
- двигателя;
- шпинделя;
- ножа;
- приводного вала;
- механизма блокировки;
- выключателя;
- шнура.
Электрические поломки
На помощь придут знания, полученные в школе на уроках физики. Не надо иметь семь пядей во лбу и супер приборы. Достаточно базовых знаний и вольтметра.
Перелом провода
Включили блендер, а в ответ тишина? Не стоит сразу бежать за молотком и отверткой. Начните с проверки напряжения в нужной вам розетке, путем подключения любого работающего электроприбора. Настольная лампа светит? Тогда проверяем шнур:
- отключаем от розетки;
- прозваниваем провод;
- с помощью отвертки разбираем корпус;
- находим силовую колодку, где прикручен провод;
- прозваниваем, если нет сигнала, меняем провод;
- собираем и включаем.
Перегорел предохранитель
- отключить от розетки;
- разобрать корпус;
- вынуть предохранитель;
- прозвонить его;
- при выявлении неполадки приобрести новый идентичный.
Ремонт двигателя блендера
Определить работоспособность электродвигателя поможет простая проверка в несколько шагов:
- подключить прибор к розетке;
- включить блендер без чаши;
- если есть кнопка блокировки, прижать ее подручными средствами.
Если жужжит, но не работает, значит, проблема кроется в обмотке двигателя. Стоит ли покупать новый или отдать на перемотку старый? Ответ скрывается за ценой вопроса.
Выход из строя регулятора скоростей
возможна поломка регулятора скоростей
Эта поломка довольно распространена среди блендеров. Для радиолюбителей или понимающих в этой отрасли:
- выпаивается регулятор из агрегата;
- прозваниваются все положения (отсутствие короткого замыкания свидетельствует о поломке).
Как разобрать SCARLETT-SC-HB42F50
- Разбор прошел следующим образом, сначала снял стопорное кольцо, которое на кнопках фиксации измельчителя. После можно потянуть за эти кнопки фиксации и они вытаскиваются.
- Металлический кожух снимается, стягиванием вниз.
- Отверткой поддеваем регулятор оборотов, снимаем «крутилку», затем отклеиваем шайбу, которая светится при включении в сеть, пол ней 4 самореза. Откручиваем их и снимаем заднюю крышку.
- Кнопки, которые прорезиненные держатся на фиксаторах, они тоже легко отстегиваются. Сами кнопки управления остаются на плате.
- Затем поддеваем острым ножом в месте склеивания корпуса самого блендера и его носовой части. У меня получилось разъединить клей, только после прохождения по периметру жидкостью для снятия лака из шприца. Клей растворился и тогда всё хорошо отсоединилось.
- Вынимаем мотор вместе с платой.
Как видно, стоит двигатель DC5512М23. В интернете нашел характеристики, номинальная мощность около 300 Ватт. Вот так маркетологи!!!
Мультиметром прозвонил предохранитель, он был «дохлый». Его номинал 1,6 Ампера — заменил.
Прозвонил двигатель, вроде «прозванивается», но к своему сожалению упустил, что нужно было прозвонить все обмотки и вот почему. Короткая проверка разобранного двигателя прошла успешно. А когда я его собрал, то из некоторых положений мотор не хочет запускаться, нужно провернуть вал немного рукой и нажать на кнопку снова. Только тогда блендер работает. Видимо несколько обмоток всё таки подгорели. Так что, чтобы полностью восстановить его работу, необходимо найти новый двигатель.
Заключение
Некоторые запчасти для ремонта блендера не всегда можно свободно купить в бытовых магазинах или по причине их дороговизны в розничной продаже. Возможно, найдете замену запчастям, но стоит помнить, что этот ремонт не всегда может оказаться качественным и оправданным. Иногда стоит прибегнуть к услугам сервисного центра, где эта услуга окажется более приемлемой, так как будет предоставлена гарантия на отремонтированную часть.
В случае когда товар еще находится на гарантии после покупки, то не стоит браться за ремонт самостоятельно, так как это лишит вас гарантийного права. При этом смело сдавайте технику и требуйте законной починки в сервисном центре или в магазине, где могут бесплатно отремонтировать блендер.
