Как отремонтировать термопот (чайник-термос)

Почему термопот включается, греет воду, но не кипятит?

Подробный разбор ремонта деталей

Существует определенный перечень внутренних деталей термопота, которые осмотреть рекомендуется в первую очередь.

Сетевой провод

Сетевой провод 220 Вольт может перегнуться или плохо контактировать с трехконтактным разъемом, расположенным внутри корпуса.

Сначала необходимо проверить непосредственно сам провод в режиме “прозвонки” при помощи мультиметра или же подключив кабель к какому-либо другому устройству.

Если же кабель работоспособен, следует проверить наличие напряжения на выводе после трансформатора.

Микросхемы

Большинство моделей оснащаются двумя электронными модулями:

  • плата электропитания;
  • плата управления.

По сути, плата питания – это питающий блок, от которого подходит электрический ток нужных параметров к каждому элементу термопота.

Для ремонта обеих плат необходимо в первую очередь осмотреть их на предмет:

  • раздувшихся конденсаторов;
  • перегоревших резисторов;
  • непригодных к использованию предохранителей;
  • порванных контактных дорожек и др.

Все поврежденные элементы необходимо заменить на новые, предварительно позаботившись об их покупке на радиорынке. Поврежденные дорожки можно восстановить при помощи лужения бытовым паяльником.

Самая распространенная неполадка здесь – это перегоревший плавкий предохранитель. Определить его можно по порванной нити внутри стеклянного корпуса.

Если же предохранитель в порядке, следует проверить резисторы и диоды тестером.

Ремонт водяного насоса

Что делать, если побежал термопот или, наоборот, при нажатии на кнопку слива воды ничего не происходит? В таком случае, следует добраться до помпы и приступать к тестированию ее работоспособности.

Делается это простой попарной прозвонкой контактов.

Для проверки работоспособности можно также подать штатное напряжение в 12 Вольт, взяв его, к примеру, от мощных батареек или от автомобильного аккумулятора.

Также соответствующее напряжение выдают блоки питания, установленные в системных блоках персональных компьютеров.

Ремонт нагревательных элементов

Если не работает подогрев или основное кипячение, возможно, неисправность заключается в вышедшем из строя нагревательном элементе. Самостоятельный ремонт тэна производить не рекомендуется – легче купить новый. Стоимость нагревательных спиралей начинается от 2000 рублей.

Не включается

Ещё одна из поломок — термопот не включается. Причин достаточно много, придётся перебирать всё по порядку.

  • Отсутствует контакт крышки и корпуса. Часто для безопасности ставят предохранитель, который блокирует включение прибора с открытой крышкой. Смотрим, что мешает, устраняем причину. Наиболее вероятные причины: поломка защёлки или «просела» уплотнительная резинка. Защёлку надо либо заменить, либо починить. Уплотнительную резинку также можно заменить, а можно развернуть так, что она не будет мешать. Предохранители в термопоте.

  • Перегорел входной предохранитель. Это небольшая трубочка в керамическом или пластиковом чехле. Через неё подаётся питание на ТЭН. Его измеряем мультиметром в режиме измерения сопротивлений. Если перегорел — показывает обрыв. В таком случае ремонтируем заменой.
  • Неправильно работает термопредохранитель. Если смотреть по схеме, он идёт после входного предохранителя. Его функция — не допускать перегрева воды. При достижении пороговой температуры он отключает питание. После того как прибор/вода остынет, питание подаётся снова. Но, иногда, он выключает ТЭН ещё до начала закипания. Это значит что у него сбились настройки и он просто идёт под замену. Можно ли его исключить из схемы? В принципе, да. Но тогда возможно выкипание воды и полный выход из строя прибора.

Ещё одна из возможных причин того, что электропот не включается — отсутствие контакта. Плохая пайка рано или поздно обнаруживает себя либо полной, либо частичной неработоспособностью. Выход — обжать разъёмные контакты, пропаять подозрительные пайки.

Перегревает воду (не отключается) или не включается

Если термопот перегревает воду или постоянно её кипятит, а не просто подогревает время от времени. Если подогрев не включается. Все эти поломки имеют две причины — термопредохранитель (который отвечает за перегрев), либо в плате управления (это если модель более сложная).

Термодатчик для термопота

Датчик перегрева термопота в моделях подороже сделан на термореле. В керамический корпус запаян термистор с определённым порогом срабатывания. Устанавливают датчик так, чтобы он вплотную соприкасался с корпусом. Питание на нагреватели подаётся через контакты этого прибора. Когда корпус нагреется выше порога срабатывания он сработает и разомкнёт контакты.

При остывании ниже определённого значения (второй из параметров) термореле снова замкнёт цепь, ТЭН начинает греть воду. Так что все перечисленные выше поломки термопота связаны обычно именно с термодатчиком. Ремонт термопота в данном случае — замена датчика.

Замена термодатчика

Как уже говорили, он находится либо на дне, либо на корпусе. Выглядит как чёрная или белая круглая (обычно) «штучка» на металлической пластине. Датчик отсоединяется просто — надо нажать слегка на центральный лепесток контакта.

Ремонт термопота: датчик перегрева как выглядит и где находится

При желании его можно проверить. Берём мультиметр, ставим в режим измерения сопротивлений предел измерений. Прикасаемся щупами к выводам датчика. Должно быть сопротивление 0 Ом, то есть контакты замкнуты. Чтобы проверить работоспособность термистора, надо его нагреть, например, зажигалкой. При нагреве контакты размыкаются, сопротивление пропадает. Если так не выходит, то нужен ремонт. Берём аналогичный новый, ставим на прежнее место в корпусе и подсоединяем контакты.

Учтите нужно ставить именно такой, иначе прибор может неправильно работать. Например, KSD 201 термовыключатель с самовозвратом, а KSD 302S относится к приборам с принудительным включением.

Что еще может быть

Если датчик поменяли, а неисправность осталась, проверьте хорошо ли установлен датчик. Тыльная сторона должна плотно прижиматься к корпусу. Иногда остаётся воздушная прослойка, которая искажает реальную температуру, потому вода в термопоте перегревается.

Проверить надо еще и плату управления термопота

В моделях посложнее есть плата управления (в тех, что попроще, стоят только два светодиода -— на включение питание и ТЭНа). При ремонте внимательно посмотрите на качество пайки. Холодная (мутная или треснувшая пайка), шевелящиеся провода под слоем олова — это все возможные причины поломок.

Ещё стоит проверить кнопки управления. Они могут «залипнуть», постоянно подавая сигнал принудительного кипячения. Или, наоборот, при нажимании на кнопку нет замыкания контактов. Разобрать кнопку можно, но придётся повозиться.

Ну, и стоит посмотреть диодный мост в цепи питания. Если пробит один из диодов, питание может быть повышено. Ремонт термопота очевиден — проверяем все диоды на пробой, при необходимости меняем на аналогичный.

Устройство термопота

Ремонт термопота сложнее, чем восстановление работоспособности обычного электрочайника. Кроме нагревательного элемента и кнопки включения, есть устройство контроля температуры воды в резервуаре. Оно включает подогрев и при достижении заданного её уровня отключает ТЭН. Эта часть работает от сети 220 В.

Устройство термопота, основные части и их назначение

По идее, кипятить воду и поддерживать температуру может один нагревательный элемент. Но, если ТЭН будет небольшой мощности, греться вода будет долго. А если большой — будет большой расход электроэнергии. Потому обычно ставят сдвоенный ТЭН — более и менее мощный. Первый используется для подогрева, второй — для поддержания температуры.

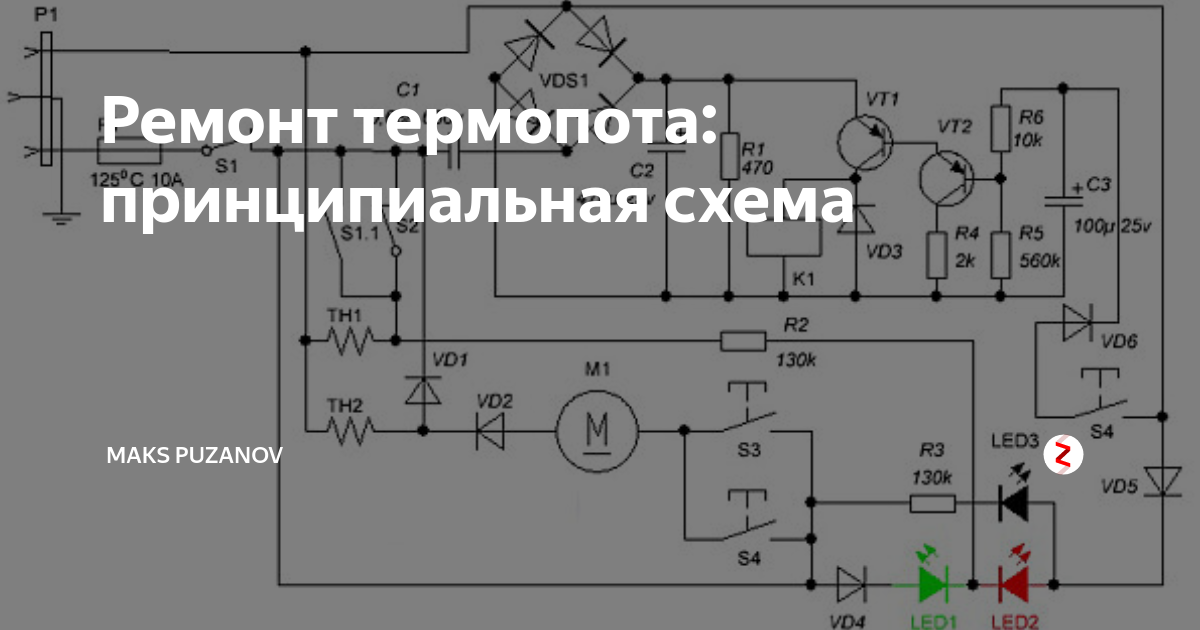

Схема термопота

По идее, кипятить воду и поддерживать температуру может один нагревательный элемент. Но, если ТЭН будет небольшой мощности, греться вода будет долго. А если большой — будет большой расход электроэнергии. Потому обычно ставят сдвоенный ТЭН — более и менее мощный. Первый используется для кипячения, второй — для поддержания температуры.

Кроме того, есть насос, который качает воду из резервуара. Если стоит электронасос, то обычно маломощный, с питанием 12 или 24 В постоянного тока. Следовательно, есть ещё преобразователь напряжения и он тоже может быть причиной поломки термопота.

Температурные режимы

Хотите узнать все про термопот? Что это за конструкция, какие режимы она поддерживает? Стоит предварительно изучить этот вопрос. В термопоте имеется несколько температурных режимов работы. Они станут полезными, если человек ценит процедуру чаепития. Отдельные разновидности чая обязательно завариваются при определенных температурных режимах. В большинстве случаев эта конструкция оснащена пятью функциями.

Термопот доводит воду до кипения, а потом она остывает до указанной пользователем температуры. Это очень удобно, потому что прибор выполняет все действия самостоятельно и без вмешательства человека. Таким образом, можно сэкономить время для семьи или домашних дел.

Что такое термопот

Термопот — это электрический чайник с теплосберегающим корпусом и помпой для подачи воды и функцией поддержания заданной температуры. То есть, это комбинированный бытовой прибор, который не только кипятит воду, но и поддерживает её температуру на заданном уровне.

Термопот — это «помесь» электрического чайника и термоса с помпой

Итак, функции термопота — подогреть /вскипятить воду и поддерживать её температуру. Чтобы уменьшить затраты на поддержание температуры, корпус делают с изоляцией. Правда, она не вакуумная, как в хороших современных термосах, а воздушная. Так что потери всё-таки больше чем в термосе. Но этот прибор удобен там, где часто нужна горячая вода.

Такое назначение отражается в названиях. Термопот — это транслитерация с английского termo-pot. Где termo — переводим как подогрев, а pot — это горшок или чайник. Ещё можно встретить такие названия, как термос с подогревом, электротермос, чайник-термос, чайник с поддержанием температуры, термочайник.

Встречаются бытовые термопоты на 2–6 литров. Есть и с большей ёмкостью для воды, но они обычно применяются уже в кафе, ресторанах, стоят в офисах и т. д. Для снижения затрат на поддержание температуры воды корпус имеет две стенки с воздушным зазором. Так что даже двухлитровый вариант имеет довольно большие размеры. Удерживать и переворачивать его, чтобы налить воду совсем неудобно. Потому термопоты снабжают помпами для подачи горячей воды.

Помпа может быть электрической или механической. Регулятор температуры ступенчатый или плавный. Есть также модели с электронным управлением (кнопки или се́нсорная панель). В таком случае может быть и пульт дистанционного управления.

Основные поломки связанные с ТЭНом

У термопотов есть два часто встречающихся вида поломки:

  • не греет воду, но поддерживает ее температуру;
  • греет, но вода остывает.

Так выглядит ТЭН для термопота

В обоих случаях виноват нагревательный элемент. Дело в том, что в термопоте он состоит из двух частей. Первая включается когда надо вскипятить воду, вторая — для поддержания заданной температуры. Обе части запаяны в одном корпусе, так что при выходе одной из них менять приходится элемент целиком.

Замена ТЭНа термопота

ТЭН для термопота имеет необычный вид — это металлическое кольцо из полосы металла шириной в несколько сантиметров с тремя выводами в керамических изоляторах (на фото выше). Называется такой тип нагревателей ленточные. Есть они под разные модели, с различной мощностью. Ещё есть разные диаметры. Все данные указаны на детали.

Ещё одна особенность: ТЭН для термопота сдвоенный. В одном корпусе запаяны два разных нагревателя разной мощности. Вообще, мощность может быть от 500–600 Вт до нескольких киловатт; диаметр от 140–150 мм до 160–170 мм. Диаметр указывается с разницей, так как его можно регулировать при помощи стяжки.

Как поменять ТЭН в термопоте

Кольцо ТЭНа найти несложно. Как только снимете дно, заглянув сбоку на корпус, можно увидеть ленточный нагреватель. Его выводы также хорошо заметны. Они выведены на контактную площадку, где зафиксированы гайками. Перед тем как снимать нагревательный элемент, подпишите выводы или сделайте фото. Собирать надо будет точно как было и перепутать ничего нельзя.

Для уверенности, что виноват ТЭН, перед тем как его снимать, нужно его проверить. Берём обычный мультиметр и в режиме измерения сопротивления проверяем сопротивление обоих нагревательных элементов. Для этого один из щупов касается общего вывода (он один, с одной стороны). Второй щуп касается сначала первого вывода, затем второго.

Ремонт термопота: выводы ТЭНа и из назначение

Если какой-то нагревательный элемент перегорел, прибор покажет обрыв. Дальше всё просто. Ослабляем гайки на стяжках до тех пор, пока не получится кольцо нагревателя снять. Устанавливается всё в обратном порядке. Эта часть проста, так что проблем не возникает.

Как обойтись без нового ТЭНа

Вариант с заменой нагревательного элемента логичен и понятен. Но по стоимости новый ТЭН для термопота равен половине цены на новый прибор. Есть варианты восстановления нагревателя без замены. Но это для тех, кто согласен применять нестандартные решения.

Перегорел ТЭН — это значит где-то оборвался нагревательный элемент. Один из вариантов восстановить его работоспособность — разобрать корпус нагревательного элемента и соединить (спаять, скрутить и т. д.) разорванный проводок. Затем, по возможности, сложите корпус нагревателя и можно ставить восстановленный ТЭН.

Основные поломки связанные с ТЭНом

У термопотов есть два часто встречающихся вида поломки:

  • не греет воду, но поддерживает ее температуру;
  • греет, но вода остывает.

Так выглядит ТЭН для термопота

В обоих случаях виноват нагревательный элемент. Дело в том, что в термопоте он состоит из двух частей. Первая включается когда надо вскипятить воду, вторая — для поддержания заданной температуры. Обе части запаяны в одном корпусе, так что при выходе одной из них менять приходится элемент целиком.

Замена ТЭНа термопота

ТЭН для термопота имеет необычный вид — это металлическое кольцо из полосы металла шириной в несколько сантиметров с тремя выводами в керамических изоляторах (на фото выше). Называется такой тип нагревателей ленточные. Есть они под разные модели, с различной мощностью. Ещё есть разные диаметры. Все данные указаны на детали.

Ещё одна особенность: ТЭН для термопота сдвоенный. В одном корпусе запаяны два разных нагревателя разной мощности. Вообще, мощность может быть от 500–600 Вт до нескольких киловатт; диаметр от 140–150 мм до 160–170 мм. Диаметр указывается с разницей, так как его можно регулировать при помощи стяжки.

Как поменять ТЭН в термопоте

Кольцо ТЭНа найти несложно. Как только снимете дно, заглянув сбоку на корпус, можно увидеть ленточный нагреватель. Его выводы также хорошо заметны. Они выведены на контактную площадку, где зафиксированы гайками. Перед тем как снимать нагревательный элемент, подпишите выводы или сделайте фото. Собирать надо будет точно как было и перепутать ничего нельзя.

Для уверенности, что виноват ТЭН, перед тем как его снимать, нужно его проверить. Берём обычный мультиметр и в режиме измерения сопротивления проверяем сопротивление обоих нагревательных элементов. Для этого один из щупов касается общего вывода (он один, с одной стороны). Второй щуп касается сначала первого вывода, затем второго.

Ремонт термопота: выводы ТЭНа и из назначение

Если какой-то нагревательный элемент перегорел, прибор покажет обрыв. Дальше всё просто. Ослабляем гайки на стяжках до тех пор, пока не получится кольцо нагревателя снять. Устанавливается всё в обратном порядке. Эта часть проста, так что проблем не возникает.

Как обойтись без нового ТЭНа

Вариант с заменой нагревательного элемента логичен и понятен. Но по стоимости новый ТЭН для термопота равен половине цены на новый прибор. Есть варианты восстановления нагревателя без замены. Но это для тех, кто согласен применять нестандартные решения.

Перегорел ТЭН — это значит где-то оборвался нагревательный элемент. Один из вариантов восстановить его работоспособность — разобрать корпус нагревательного элемента и соединить (спаять, скрутить и т. д.) разорванный проводок. Затем, по возможности, сложите корпус нагревателя и можно ставить восстановленный ТЭН.

Что такое термопот

Термопот — это электрический чайник с теплосберегающим корпусом и помпой для подачи воды и функцией поддержания заданной температуры. То есть, это комбинированный бытовой прибор, который не только кипятит воду, но и поддерживает её температуру на заданном уровне.

Термопот — это «помесь» электрического чайника и термоса с помпой

Итак, функции термопота — подогреть /вскипятить воду и поддерживать её температуру. Чтобы уменьшить затраты на поддержание температуры, корпус делают с изоляцией. Правда, она не вакуумная, как в хороших современных термосах, а воздушная. Так что потери всё-таки больше чем в термосе. Но этот прибор удобен там, где часто нужна горячая вода.

Такое назначение отражается в названиях. Термопот — это транслитерация с английского termo-pot. Где termo — переводим как подогрев, а pot — это горшок или чайник. Ещё можно встретить такие названия, как термос с подогревом, электротермос, чайник-термос, чайник с поддержанием температуры, термочайник.

Встречаются бытовые термопоты на 2–6 литров. Есть и с большей ёмкостью для воды, но они обычно применяются уже в кафе, ресторанах, стоят в офисах и т. д. Для снижения затрат на поддержание температуры воды корпус имеет две стенки с воздушным зазором. Так что даже двухлитровый вариант имеет довольно большие размеры. Удерживать и переворачивать его, чтобы налить воду совсем неудобно. Потому термопоты снабжают помпами для подачи горячей воды.

Помпа может быть электрической или механической. Регулятор температуры ступенчатый или плавный. Есть также модели с электронным управлением (кнопки или се́нсорная панель). В таком случае может быть и пульт дистанционного управления.

Поломки и ремонт термопота

Как видите, термопот сложнее по конструкции чем чайник и ремонт его более сложный. Тем не менее в большинстве случаев можно восстановить его работоспособность самостоятельно.

Как разобрать термопот

Любой ремонт начинается с того, что надо добраться до «начинки», которая и выходит из строя. Первым делом снимаем кнопку сверху. Крепится она на защёлках, так что требуется некоторое усилие

Но защёлки из тонкого пластика, так что надо осторожно, чтобы не сломать

Как разобрать термопот: сначала снимаем кнопку сверху

Дальше термпот переворачиваем и определяем, как крепится днище. В данном случае дно держится на шурупах, скрытых кольцом.

Снимаем дно термопота

Это кольцо держится на пластиковых защёлках. Поддеваем чем-то плоским (отвёрткой) и снимаем. Под кольцом видны шурупы. Их тоже откручиваем. Теперь можно снять дно. Его поддеваем и, отжимая защёлки (тоже пластиковые), снимаем пластик.

Электроника становится доступна для ремонта

После снятия дна поттера получаем доступ почти ко всей электрической части прибора. Чтобы было проще работать, можно всю электрическую часть вынуть из корпуса. Для этого откручиваем два винта. Они чётко видна на фотографии.

Последний этап разборки корпуса чайника-термоса

Перед тем как вынуть детали из корпуса, надо ещё снять провода с контактов. Обычно они просто снимаются. В некоторых случаях надо придавить на рычажок. В общем, отключить надо три проводка. На фото обозначены они стрелками. Теперь можно корпус снять. Получим полный и свободный доступ ко всем компонентам.

Помпа не качает воду

Часто возникающая проблема — поттер перестаёт подавать горячую воду. Наливать её черпаком малоприятная перспектива. А без подачи воды устройство превращается в обычный электрочайник с улучшенной теплоизоляцией. Ремонт термопота в этом случае зависит от типа поломки. Если насос не включается, есть два варианта — проблемы с питанием или перегорел моторчик. Если же он жужжит, но вода не бежит или бежит с маленьким напором, возможно забился насос или неисправна крыльчатка.

Термопот не качает воду. Дело не обязательно в насосе. Причин может быть много

Проблемы с питанием

Как ни странно, помпа поттера может не работать из-за перегоревшей спирали нагрева. Посмотрите на схему. Насос запитан через эту часть нагревателя. То есть, если поттер не качает воду, первым делом проверяем, не перегорел ли нагреватель поддержания температуры.

Электрическая схема термопота: один из вариантов устройства

Если есть проблемы с ТЭНом подогрева, после его замены помпа заработает. Если заменить нагреватель — не вариант, можно «встроить» отдельную ветку питания помпы. Можно найти зарядку с подходящими параметрами (скорее всего требуется постоянное напряжение 12 В), разобрать корпус, а мост и предохранитель расположить где-то в корпусе. Придётся перепаять и вход, и подачу напряжения на помпу.

Если насос работает, но не качает воду

Если моторчик насоса гудит, но вода не подается, возможно он просто засорился. В таком случае надо разобрать весь тракт подачи воды, промыть от накипи. Должно помочь. Пошаговые действия:

  • Первым делом делаем фото всех частей со всех сторон, чтобы потом собрать.
  • Снимаем шланги, распуская хомуты.
  • Отсоединяем помпу, промываем шланги убираем накипь.

  • Замеряем обмотки (мультиметром в режиме прозвонки или измерений сопротивления). Короткого замыкания или обрыва (очень малое или бесконечно большое сопротивление) быть не должно. Если есть то или другое, чистить насос бесполезно — надо купить новый.
  • Если мотор целый, возможно, причина того, что электропоттер не качает воду в накипи или в мусоре, который попал внутрь помпы и мешает крутиться крыльчатке. В помпе снимаем крыльчатку (она держится на магнитах, просто потяните её), чистим лопасти и магнита от налёта, мусора и т. д.
  • Собираем в обратном порядке, включаем и проверяем работу.

Чистка или замена насоса на термопоте обходится не так дорого, как замена ТЭНа. Так что этот вид ремонтных работ вполне себе оправдан.

Помпа не качает воду

Часто возникающая проблема — поттер перестаёт подавать горячую воду. Наливать её черпаком малоприятная перспектива. А без подачи воды устройство превращается в обычный электрочайник с улучшенной теплоизоляцией. Ремонт термопота в этом случае зависит от типа поломки. Если насос не включается, есть два варианта — проблемы с питанием или перегорел моторчик. Если же он жужжит, но вода не бежит или бежит с маленьким напором, возможно забился насос или неисправна крыльчатка.

Термопот не качает воду. Дело не обязательно в насосе. Причин может быть много

Проблемы с питанием

Как ни странно, помпа поттера может не работать из-за перегоревшей спирали нагрева. Посмотрите на схему. Насос запитан через эту часть нагревателя. То есть, если поттер не качает воду, первым делом проверяем, не перегорел ли нагреватель поддержания температуры.

Электрическая схема термопота: один из вариантов устройства

Если есть проблемы с ТЭНом подогрева, после его замены помпа заработает. Если заменить нагреватель — не вариант, можно «встроить» отдельную ветку питания помпы. Можно найти зарядку с подходящими параметрами (скорее всего требуется постоянное напряжение 12 В), разобрать корпус, а мост и предохранитель расположить где-то в корпусе. Придётся перепаять и вход, и подачу напряжения на помпу.

Если насос работает, но не качает воду

Если моторчик насоса гудит, но вода не подается, возможно он просто засорился. В таком случае надо разобрать весь тракт подачи воды, промыть от накипи. Должно помочь. Пошаговые действия:

  • Первым делом делаем фото всех частей со всех сторон, чтобы потом собрать.
  • Снимаем шланги, распуская хомуты.
  • Отсоединяем помпу, промываем шланги убираем накипь.

    Насос термопота может не качать из-за накипи

  • Замеряем обмотки (мультиметром в режиме прозвонки или измерений сопротивления). Короткого замыкания или обрыва (очень малое или бесконечно большое сопротивление) быть не должно. Если есть то или другое, чистить насос бесполезно — надо купить новый.
  • Если мотор целый, возможно, причина того, что электропоттер не качает воду в накипи или в мусоре, который попал внутрь помпы и мешает крутиться крыльчатке. В помпе снимаем крыльчатку (она держится на магнитах, просто потяните её), чистим лопасти и магнита от налёта, мусора и т. д.
  • Собираем в обратном порядке, включаем и проверяем работу.

Чистка или замена насоса на термопоте обходится не так дорого, как замена ТЭНа. Так что этот вид ремонтных работ вполне себе оправдан.

Материал и корпус прибора

Необходимо тщательно изучить параметры, чтобы подробно узнать, что такое термопот. Что это за конструкция, и что она собой представляет? Внутри устройства находится колба, которая изготавливается из высококачественной нержавеющей стали или стекла. Всем известно, что стеклянная колба достаточно хрупкая. Но в термопотах используется специальное стекло, которое не будет повреждаться от использования абразивного вещества. Колба из нержавеющей стали прочная, но ее можно поцарапать. Необходимо выбирать для себя оптимальный вариант.

Каждый человек перед покупкой должен продумать о количестве необходимой воды. Для маленькой семьи идеальный вариант – это конструкция, которая рассчитана на три литра воды. Для большого коллектива подойдет колба с пятью литрами.

Поломки и ремонт термопота

Как видите, термопот сложнее по конструкции чем чайник и ремонт его более сложный. Тем не менее в большинстве случаев можно восстановить его работоспособность самостоятельно.

Как разобрать термопот

Любой ремонт начинается с того, что надо добраться до «начинки», которая и выходит из строя. Первым делом снимаем кнопку сверху. Крепится она на защёлках, так что требуется некоторое усилие

Но защёлки из тонкого пластика, так что надо осторожно, чтобы не сломать

Как разобрать термопот: сначала снимаем кнопку сверху

Дальше термпот переворачиваем и определяем, как крепится днище. В данном случае дно держится на шурупах, скрытых кольцом.

Снимаем дно термопота

Это кольцо держится на пластиковых защёлках. Поддеваем чем-то плоским (отвёрткой) и снимаем. Под кольцом видны шурупы. Их тоже откручиваем. Теперь можно снять дно. Его поддеваем и, отжимая защёлки (тоже пластиковые), снимаем пластик.

Электроника становится доступна для ремонта

После снятия дна поттера получаем доступ почти ко всей электрической части прибора. Чтобы было проще работать, можно всю электрическую часть вынуть из корпуса. Для этого откручиваем два винта. Они чётко видна на фотографии.

Последний этап разборки корпуса чайника-термоса

Перед тем как вынуть детали из корпуса, надо ещё снять провода с контактов. Обычно они просто снимаются. В некоторых случаях надо придавить на рычажок. В общем, отключить надо три проводка. На фото обозначены они стрелками. Теперь можно корпус снять. Получим полный и свободный доступ ко всем компонентам.
