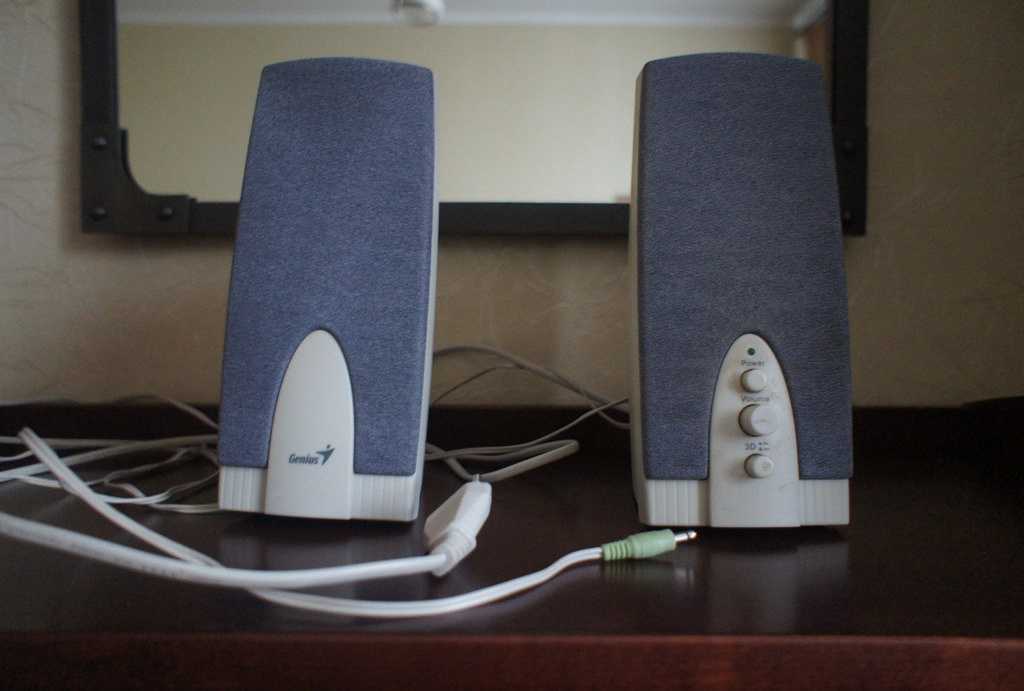

Колонки Genius
Для восстановления и ремонта взяты компьютерные колонки «Genius SP-16». Колонки начали свою жизнь со времен 14″ компьютерных электронно-лучевых мониторов. Корпуса сделаны из прочной пластмассы с достаточным внутренним объемом. Внутри колонок установлены динамики с высоким КПД и хорошей характеристикой воспроизведения. Но вот к электронике есть претензии, которые частично устранялись в процессе эксплуатации (замена электролитических конденсаторов). К сожалению звук воспроизведения колонок был не высокого качества, особенно при высокой громкости, нелинейные искажения четко прослеживались и раздражали.
Для ремонта применена следующая схема восстановления:
- Существующий усилитель низкой частоты заменить на усилитель класса D.
- Сохранить основные регуляторы функционирования колонок.
- Для питания колонок использовать существующий трансформатор.
Плата УНЧ
Для ремонта применен готовый импульсный стабилизатор питания на 5 Вольт 2 Ампера и плата цифрового стерео УНЧ (по 3 Ватта на канал). Данный тип УНЧ выбран сознательно из-за своей дешевизны (~15 руб.) и неприхотливости. Стерео усилитель куплен на Алиэкспресс по этой ссылке http://ali.pub/1e25ap. А регулируемый стабилизатор напряжения по этой ссылке http://alii.pub/5lydrr.
Для работы потребуется длинная крестовая отвертка, паяльник с принадлежностями для пайки и кусочки луженых и изолированных медных проводников. Наличие отсоса для припоя облегчит работу по демонтажу. Для контроля паек и настроек потребуется тестер.
Колонки Genius — схема
На фото показана схема колонки «Genius SP-16». На схеме крестиками обозначены проводники с деталями. Все детали справа от крестика надо выпаять и удалить. Цифрами показаны точки подключения платы УНЧ и питания.
Порядок ремонта колонки «Genius SP-16»
- Откручиваются саморезы крепления половинок крышки активной колонки
- Из раскрытого корпуса извлекается плата и отпаиваются проводники питания и подключения динамика.
- Плата извлекается из корпуса и из нее удаляются радиодетали согласно схемы.
- С тыльной стороны платы паяльником устанавливается на ножки проводников согласно схемы стабилизатор питания. До установки УНЧ на плату необходимо подать питание на плату и проверить выходное напряжение на стабилизатора +5 Вольт.
- Далее на плату аналогично на луженые проводники устанавливается плата УНЧ. Сигнал на гнездо выносного динамика и динамики колонки подается изолированными проводниками. Смотрите фото.
- До окончательной сборки проверяем работу УНЧ и регуляторов громкости и тембра.
- Собираем корпус колонки. Качество звука смотрите на видео.
Разборка корпуса
Снята панель колонки
Снятие панель колонки
Снятие панель колонки
Колонка разобрана
Плата колонки Genius
Отпаяны проводники
Плата колонки Genius
Удалены детали
Установлена плата
УНЧ подготовлен
Плата колонки Genius
Плата установлена
Колонки Genius
Звук теперь стал чистый, шипение при отсутствии сигналов ушло за порог слышимости, а звук на максимальной громкости остается чистым и без искажений. Цена ремонта меньше 200 рублей (2017 год). Компьютерные колонки с такими параметрами за эту цену не приобрести.
