Ремонт микроволновок, свч-печей

Ремонт неисправностей микроволновки самостоятельно

Если проблема заключается в поломке одного из составляющих элементов печи, то наиболее простое и верное решение – его замена. Суть в том, что большинство деталей этого устройства не подлежит ремонту, а лишь полной замене на новую. Особенно это относится к предохранителям, диодам и конденсаторам — главным причинам выхода устройства из строя. Замена деталей осуществляется в несколько шагов:

1. Микроволновка отключается от сети.
2. Происходит разрядка трансформатора (5 минут).
3. От дефектной детали отсоединяются клеммы, ее извлекают.
4. Подключается работоспособная деталь на то же место.

При замене детали нужно учитывать два важных фактора. Первый из них — соответствие схеме

Важно помнить, что каждая деталь имеет свои характеристики, подобранные для работоспособности всей электрической схемы. Если после замены этот нюанс не учтен, то это приводит к новым поломкам

Это особенно касается трансформатора и конденсатора. Второй важный фактор — подключение детали. Необходимо правильно подключить замену, сохранив прежнее расположение клемм. Если подсоединить устройство в обратном порядке, то это может вывести его из строя, а также несколько других деталей в системе. Это позволит восстановить свою микроволновую печь в большинстве случаев. Если же поломка связана с электронной частью устройства, то стоит обратиться к профессионалам. Это обеспечит качественный ремонт и продлит работу устройства на долгий срок.

Источник

Электрическая схема, устройство и принцип работы микроволновой печи

С розетки бытовой электропроводки питающее напряжение через вилку и шнур подается непосредственно на плату фильтра. Традиционного выключателя в СВЧ-печке нет.

Фильтр служит для подавления высокочастотных радиопомех, излучающих схемой печки, и на нем установлен в колодке трубчатый предохранитель F1 на ток от 8 до 12 А. Предохранитель перегорает, если в схеме произойдет короткое замыкание.

Далее питающее напряжение подается на два концевых выключателя SWA и SWB, блокирующих подачу напряжения на магнетрон и другие элементы схемы для исключения возможности включения печки при открытой дверце. Эта мера безопасности принята для исключения облучения человека СВЧ-волной.

Концевой выключатель SWC предназначен для соединения питающих проводов накоротко, в случае, если контакты выключателей SWA и SWB замкнутся при открытой дверце. При этом перегорит предохранитель F1, и схема печки будет обесточена. Считаю, что эта мера излишняя, так как такой случай на практике невероятен и только снижает надежность работы печки.

Термопредохранитель FU срабатывает при нагреве магнетрона до температуры выше допустимой, обычно 80°С. Температура срабатывания термопредохранителя всегда указывается на его корпусе. В нормальном состоянии сопротивление между его выводами должно быть равно нулю, а при срабатывании – бесконечности.

Если концевые выключатели замкнуты, то питающее напряжение подается на схему управления, которая при включении режима нагрева продуктов подает напряжение на вентилятор охлаждения магнетрона, двигатель вращения тарелки, лампу освещения камеры печки и силовой трансформатор питания магнетрона.

Трансформатор имеет две вторичные обмотки. Одна для разогрева нити накала магнетрона напряжением 3,15 В с током нагрузки до 10 А. Вторая обмотка высоковольтная, выдающая напряжение около 2000 В. С помощью высоковольтного конденсатора C и диода D происходит выпрямление и умножение напряжения до 4000 В, необходимое для работы магнетрона. Предохранитель F2 служит для защиты трансформатора при пробое диода, конденсатора или магнетрона.

В последнее время появились СВЧ-печи в которых вместо силового трансформатора, диода и конденсатора установлен электронный инвертор, позволяющий плавно управлять мощностью магнетрона, что уменьшает вес печки, равномерность нагрева продуктов, но дороже.

Как видите, электрическая схема СВЧ-печи совсем не сложная и, представляя принцип ее работы можно самостоятельно найти и устранить неисправность в домашних условиях, имея под руками только мультиметр.

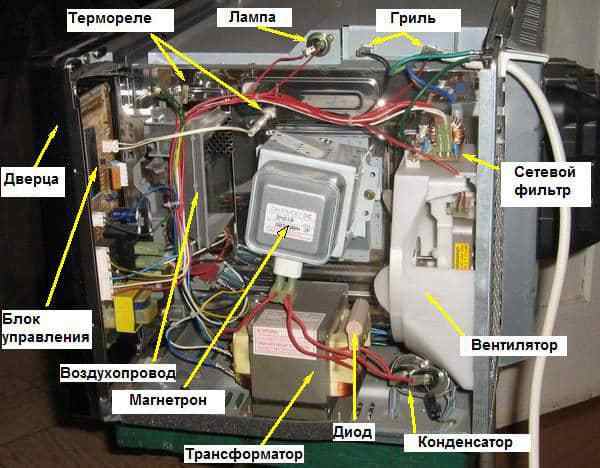

Если снять крышку СВЧ-печки, то откроется картина, показанная на фотографии. Все модели печек сконструированы одинаково, и блоки размещены на одинаковых местах корпуса. Старые модели печек отличаются только блоком управления. В современных микроволновках электромеханический таймер заменен микропроцессорным электронным блоком, а силовой трансформатор электронным (инвертором).

Микроволновых печь — Диагностика и ремонт своими руками

Приведенная таблица поможет в этом:

Устройство СВЧ печи:

Микроволновка состоит из довольно простых частей:

1. камера нагрева пищи
2. магнетрон
3. волновод
4. трансформатор
5. блок управления

Камера и магнетрон соединяются между собой при помощи волновода. Помимо этого также в печи установлен трансформатор и его обмотка. Принцип работы следующий: при включении микроволновой печи в сеть, напряжение поступает на первичную обмотку трансформатора. Вместе с этим энергия также подводится к вторичной обмотке, отвечающей за нагревание катода. Обе обмотки очень хорошо изолированы. В микроволновой печи обычно все соединено последовательно. Начнем с цепи питания магнетрона

После снятия крышки, обратите внимание на трансформатор, рядом большой конденсатор и диод. Это схема формирования высокого напряжения для питания магнетрона

Ни в коем случае не суйте туда руки или отвертку. Мы полагаем, что конденсатор потихоньку разрядится, и если вилка извлечена из розетки, то удар током маловероятен.

На первичную обмотку трансформатора поступает напряжение 220 В. Обычно она расположена снизу и намотана медным проводом, который может показаться оголенным. На самом деле он покрыт прозрачной изоляцией. Катушка эта расположена под вторичными обмотками. Вторичных обмоток две. Одна из них в буквальном смысле представляет собой несколько витков обычного провода, который не очень аккуратно намотан рядом с первичной. Это подогрев катода. Здесь 6,3 В переменного напряжения, которые помогают электронам покинуть поверхность. А вот выше в хорошей, добротной изоляции располагается высоковольтная обмотка. Здесь примерно 2 кВ, которые идут на выход. На выходе стоит конденсатор, который зашунтирован диодом. Получается, что отрицательная полуволна проходит на катод, а положительная заряжает емкость. На следующем полупериоде электрод уже окажется под удвоенным напряжением: снимаемым с трансформатора и разрядом конденсатора. В результате получается что-то порядка 4 кВ. Этого хватает, чтобы начать генерацию.

Перегорание предохранителя

Это самая распространенная причина поломки. В микроволновке стоит два предохранителя. Первый F1, так называемый сетевой предохранитель стоит на вводе сетевого напряжения 220 вольт в СВЧ печь. Вот он и может перегореть. В этом случае печь перестает включаться и никак не реагирует при нажатии на любые кнопки. Для начала необходимо СВЧ печь продиагностировать: снять крепежные винты с задней стороны и открыть защитную панель. Не забудьте, перед началом ремонтных работ, выдернуть вилку из розетки. Затем необходимо принудительно разрядить конденсатор фильтра. Для этого его выводы замыкаются (т.е. соединяются между собой) при помощи изолированного провода. Обязательно провод надо держать строго за изоляцию. После этого проверьте наличие напряжения на плате сетевого фильтра и проверьте исправность питающих проводов микроволновки. Если в этой части неисправностей нет, следует провести осмотр диода в выпрямительной цепи блока питания. Чаще всего именно он является причиной перегорания предохранителя при данном типе поломки. Предохранитель в микроволновке следует проверить на обрыв визуально или с помощью омметра, в случае необходимости заменить его на исправный и проанализировать причины перегорания, во избежание повторения аналогичной ситуации, обратив внимания на различные потемнения радиоэлементов, которые свидетельствуют о неисправности в блоках микроволновки. Второй предохранитель F2 стоит после высоковольтного трансформатора (transformer) в цепи магнетрона и называется высоковольтным. Он «спрятан» в пластиковый корпус в виде трубки и расположен рядом с трансформатором. Данный предохранитель выходит из строя из за выхода из строя высоковольтного диода или конденсатора. Лучше заменять предохранитель на новый заводского изготовления т.к. он откалиброван под нужный ток срабатывания. Ну и надо обязательно заменить деталь, приведшую к сгоранию предохранителя. Ниже смотрите видео о том как в крайнем случае можно самому отремонтировать высоковольтный предохранитель СВЧ печи:

Разрушение колпачка на магнетроне

Нередки случаи поломки, связанные с разрушением колпачка на магнетроне. Тонкий алюминиевый корпус попросту не выдерживает нагрузок и разрушается под действием СВЧ волн. Такая проблема часто встречается в старых устройствах, возраст которых превышает несколько лет. Явными симптомами в таком случае является шум и искры в процессе работы устройства.Для проверки достаточно снять трансформатор, ведь колпачок расположен по направлению к пищевой камере. Если колпачок разрушен, то есть 2 варианта:

• Замена колпачка
• Переворот колпачка

Первый вариант приоритетен, достаточно заказать замену или отдать магнетрон на ремонт. Второй вариант считается временной альтернативой, позволяющей продлить жизнь устройства на неопределенный срок. Достаточно лишь прокрутить колпачок на 180 градусов вокруг оси, ведь нагрузка приходится лишь на одну половину.

Поиск поломки

Поиск поломки в микроволновой печи осуществляется на основе «симптомов». Это позволяет постепенно исключить возможные причины и найти настоящую. Итак, если печь вовсе не включается, то стоит проверить следующие моменты:

• Целостность сетевого шнура
• Положение дверцы и систему ее закрытия
• Состояние сетевого предохранителя и термореле

В первом случае ситуация элементарна — нет питания из-за повреждения сетевого шнура. Схожая ситуация бывает при повреждении розетки или ее перегрузке. В таком случае достаточно заменить этот элемент, с самой микроволновкой все в порядке. Далее стоит проверить работу и положение дверцы. Дело в том, что работа микроволновой печи при открытой дверце опасна для окружающих. Поэтому конструкция предусматривает возможность работы только при ее полном закрытии. Если же на дверце сломалась защелка, система блокировки или проверяющий элемент, то система защиты не даст запустить устройство. Последние моменты также касаются защитных систем печи. Предохранитель предотвращает поломку устройства из-за скачков напряжения в сети, а термореле обеспечивает полное отключение системы при открытой дверце. Оба могут выйти из строя, заменить их довольно просто. Также стоит проверить напряжение в сети и количество подключенных приборов в розетку. Микроволновка весьма требовательна к питанию, поэтому его незначительные отклонения могут помешать работе прибора.

Принцип работы

После подключения микроволновки в сеть на первую обмотку трансформатора поступает напряжение 220В. Автоматически напряжение передается к вторичной обмотке. Запускается система нагрева камеры. За счет того, что эти две обмотки изолированы друг от друга, обеспечивается безопасная работа СВЧ-печи. Микроволновая печь позволяет нагревать пищу на высоких скоростях за счет использования удвоенного напряжения. В этой цепи основную роль играет конденсатор, к которому путем параллельного подключения присоединяется диод. Длительность и величину температурного режима помогает контролировать температурный датчик и обычный таймер. Для безопасного использования в печь встроено реле защиты питания, функция которого – останавливать работу микроволновки при высоких перепадах напряжения в сети или при открытой дверце. Если все это описание кажется вам сложным, то не беспокойтесь: сейчас мы во всем разберемся.

Основные неисправности СВЧ-печей

СВЧ-печь не включается

Если ваша микроволновка не включается, прежде чем бить тревогу и вызывать мастера, проверьте, есть ли электричество в доме и исправна ли розетка. Если проблема все-таки в устройстве печи, то у нас плохие новости, причин может быть несколько. Самая распространенная из них — выход из строя предохранителя. Исправить ее довольно просто, однако предохранитель, как и весь узел электропитания в СВЧ-печи расположен очень близко к очень хрупкой плате управления, поэтому ее легко повредить при непрофессиональном ремонте.

Не работает дисплей СВЧ-печи

Практически в 100% случаев поломки дисплея (как правило, он отключается не полностью и отображает информацию пятнами) виноват вышедший из строя процессор. К сожалению, починить эту запчасть невозможно, однако можно установить новую. Не рекомендуем выбирать аналоговые процессоры, только родная деталь не выведет из строя всю систему.

Не вращается поддон микроволновки или вращается рывками

В случае, если тарелка в микроволновке движется не плавно, а рывками или вообще стоит на месте, стоит обратить внимание на двигатель печи. Его возможно починить, если повреждения минимальны, однако чаще всего пользователи обращаются к мастеру не сразу после нарушения движения двигателя, а лишь когда он полностью выйдет из строя

В таком случае замена необходима.

Искры и запах гари в микроволновой печи

К сожалению, в этой неисправности виноваты вы сами: если при разогревании еды вы не прикрываете тарелку пластиковым колпаком, а оставляете ее открытой, капельки и частицы пищи попадают на слюдяную прокладку и со временем выводят ее из строя. Поможет только замена элемента. И покупка защитной крышки.

Печь не греет

Если микроволновка включается, крутится, но не греет еду, скорее всего, наблюдается понижение напряжения в сети или магнетрон утратил эмиссию. Также в ряде случаев причиной может стать все тот же предохранитель. Во всех случаях самостоятельный ремонт лучше не производить.

СВЧ-печь сильно гудит

Посторонний гул или шум в процессе работы микроволновки говорит о том, что вышел из строя один и электроэлементов печи: диод или трансформатор. Также вентилятор мог стать причиной слишком громкого звука. В любом случае ремонт будет состоять в замене сломанной детали на новую. Оживить старые запчасти точно не получится.

Не горит лампочка в СВЧ-печи

Простая, на первый взгляд, поломка чаще всего вызывает массу проблем с ремонтом. Дело в том, что для замены лампочки микроволновки нужно полностью снять кожух и установить новую, не повредив устройство и слюдяную прокладку. В 70% попыток сделать это без опыта и навыка ремонта это приводит к повреждению других деталей.

Не работают кнопки микроволновой печи, не реагирует на нажатия

Если одна или несколько кнопок в микроволновке не работают, не стоит сразу искать новую клавиатуру, опытный мастер в состоянии заменить или реанимировать сломанные кнопки пропайкой контактов. Если же вся клавиатура вышла из строя, это верный признак поломки процессора, который, увы, так легко починить не удастся.

Связаться с нами просто: позвоните нам в Сервисный центр по телефону 8(495)707-05-05 или оставьте заявку на сайте.

В заявке укажите:

• описание поломки;
• удобное время для визита мастера по ремонту микроволновых печей;
• Ваш контактный телефон и адрес.

Ремонт микроволновки своими руками

Ремонт микроволновой печи требует особых профессиональных знаний и навыков. Но обладая небольшими знаниями основ электротехники и радиотехники, умея пользоваться электромонтажным инструментом и вы сможете попробовать справится с этой проблемой, даже если вы строитель, музыкант или врач. Чтобы сделать ремонт своими руками, просто вспомните, чему вас учили в школе на уроках труда. При этом надо соблюдать правила электробезопасности: не делать коротких замыканий, соединяя провода, и не совать пальцы в розетку. Если вы в себе не уверены, то лучше обратиться в сервисный центр к специалистам.
