Правила пользования

Инструкция

по установкеи подключению Общие указания по технике безопасности ………………………………………………….. 3

Перед первой стиркой……………………………………… 5

Подготовка, сортировка

и загрузка белья………………………………………………. 6

Моющие средства и средства по уходу

за бельем………………………………………………………… 7

Выбор программ ……………………………………………… 8

Стирка…………………………………………………………… 12

По окончании программы ………………………………. 13

Дополнительные функции ……………………………… 14

Чистка и уход…………………………………………………. 15

Помощь при устранении мелких

неисправностей……………………………………………… 19

Служба сервиса……………………………………………… 22

Параметры расхода ………………………………………. 23

Транспортировка, установка

и подключение……………………………………………….. 24

Какие неисправности характерны для машин Bosch и как их исправить

Вопреки распространённому изречению сервисных деятелей – «сгорел мотор», для стиральных машин Bosch это очень редкое и почти нереальное явление. Чаще всего сервис таким способом хочет «развести» вас на деньги. Если вдруг всё же случилось – снять двигатель самостоятельно не составит труда. Так же, как и установить новый. Но с учётом того, что почти все машины Bosch оборудованы системой защиты от перепадов напряжения Volt Check, ну очень маловероятно.

Неисправность сливного насоса

Подобная проблема обычно диагностируется самой машиной – код F03 на дисплее или мигает соответствующий индикатор. Прежде всего необходимо очистить сливной фильтр. Этот процесс не особо отличается от чистки фильтров машин других брендов. И обычно подробно описан в инструкции.

Источник

Диагностика и основные виды поломок

В некоторых случаях догадаться о той или иной неисправности владелец может и без функции самодиагностики. Вот наиболее распространенные симптомы и причины их появления:

1. Вода в машину набирается крайне медленно либо не набирается вовсе: чаще всего с подобной ситуацией приходится сталкиваться из-за скопления большого количества грязи во входном фильтре. Но это не единственная причина. Иногда ухудшается контакт в месте присоединения питающего провода к заливочному клапану, вследствие чего последний не может открыться. Также может забарахлить датчик уровня (официальное название — прессостат).
2. Затруднен слив воды: первым под подозрение опять же попадает фильтр, только уже сливной. Также из строя может выйти сливной насос, главным образом, из-за попадания в него посторонних предметов. Еще один претендент на замену – знакомый нам уже прессостат.
3. Машина перестала греть воду: в большинстве случаев причиной этого явления становится перегорание спирали в ТЭНе. Это может произойти по причине естественного старения материала – точно так же однажды перегорает лампочка накаливания. Но зачастую ТЭН выходит из строя преждевременно – из-за отложившегося на нем толстого слоя накипи. Она обладает ярко выраженными теплоизоляционными свойствами, обуславливающими перегрев нагревателя. Несколько реже случаются и такие происшествия, как обрыв контакта или поломка датчика температуры.
4. Барабан «не хочет» крутиться: передача вращения от двигателя барабану в стиральных машинах осуществляется при помощи ременной передачи, так что если с ремнем случается какая-нибудь неприятность (разорвался, слетел или начал проскальзывать), барабан вращаться не будет. Более серьезная причина – поломка двигателя.
5. Работа машины, особенно в режиме отжима, сопровождается сильным шумом: с наибольшей вероятностью это означает, что один из подшипников вышел из строя.

Поиск неисправностей

Если вдруг по каким-то причинам нужно провести ремонт стиральной машины Bosch, то в первую очередь необходимо разобраться в природе неисправности. Если поломка не глобальная, требуется запустить режим самодиагностики. К сожалению, не во всех моделях она присутствует, например, в Bosch WFF 1200 её нет.

Для запуска самодиагностики требуется обратиться к инструкции об эксплуатации, но чаще всего применяется следующая комбинация действий:

1. Оставляя бак пустым, закрыть крышку люка.
2. Переключатель выбора программ установить из позиции «Выключено» в режим «Отжим». Как только начнут моргать светодиоды, потребуется нажать и удерживать кнопку «Обороты отжима». Светодиод должен погаснуть, а потом опять заморгать.
3. Переключатель программы устанавливается в позицию «Слив», кнопка «Обороты отжима» отпускается.
4. Используя переключатель программ, выбирается узел, который будет тестироваться. Для каждой серии машинок номер позиции соответствует своему узлу. По окончании теста будет выдана информации, прошёл он или нет.

Но чаще всего самодиагностика довольно поверхностная и может включать проверку не всех узлов стиральной машины Бош. Инструкция по эксплуатации содержит только начальное описание и при серьёзной поломке вряд ли поможет. Хотя наряду с ней выпускается и сервисное руководство с подробным описанием устройства и возможными решениями для устранения поломок. В свободном доступе её сложно найти, так как предназначена она для сервисных центров.

Возможные поломки

Если поверхностный осмотр не смог выявить проблему, а работоспособность системы подключения к водопроводу, канализации и электричеству не вызывает сомнений, то придётся произвести разборку машинки для получения доступа к неисправным узлам. Основными причинами вызывающие неисправности стиральной машины Бош могут быть следующие факторы:

1. Вода не сливается. Когда цикл стирки проходит без ошибок, а вода не сливается, необходимо убедиться в исправности сливного насоса. Обследовать его и сливной фильтр на засор. Проверить состояние контактов подключения насоса к электропитанию, убедиться в работоспособности датчика уровня воды. Возможно, вышел из строя терморегулятор.
2. Барабан не вращается. Если при включении не происходит вращение барабана, то в первую очередь необходимо попробовать при выключенном устройстве провернуть его рукой. Он должен вращаться с небольшим усилием. Если этого не происходит, требуется проверить состояние резиновой манжеты. Довольно часто её засор приводит к пересыханию резины, и она физически начинает мешать вращению барабана. Далее виноватым может быть растяжение приводного ремня или выход из строя самого двигателя. В случае свободного вращения в автономном режиме и отказа при подключении вероятны неполадки в плате электроники.
3. Посторонний шум. Когда при стирке возникает посторонний шум внутри барабана, то чаще всего виноваты подшипники двигателя, попавший в промежуток между баком и барабаном посторонний предмет, неисправность амортизатора или противовеса. Вполне возможно, что машинка неправильно выставлена по уровню.
4. Не набирается вода. Причинами, вызвавшими это, является неисправность запорного клапана или нарушения в работе помпы. Выход из строя регулятора уровня воды тоже не редкость при данной поломке. Неисправность платы управления не даёт команду на забор воды. Если вдруг под машинкой собирается вода, нужно проверить шланги и их подключения на герметичность, подтянуть хомуты, исследовать уплотнитель на дверце. Убедиться в свободе слива воды в канализацию.
5. Нет нагрева, программы с нагревом останавливаются. Большая вероятность в неисправности термонагревательного элемента, но не исключена поломка термостата. Также рекомендуется проверить места подсоединения электрической сети к ТЭНу.

Предположив причину поломки и её серьёзность, если необходимо, придётся приступить к разборке стиральной машины Bosch.

Как расшифровываются значки в «Бош»?

Все картинки, изображаемые на моделях СМА от бренда Bosch, по смыслу можно разделить на три категории:

• Значки о вещах. Они конкретизируют, что именно стирается — джинсы, шторы, обувь, детские или спортивные вещи.
• О типе ткани. Указывают на материал изготовления изделий — хлопок, шерсть, шелк, синтетика.
• Программы и подпрограммы.
• Особые функции.

Приведем описания картинок, используемых немецким брендом, и разберемся подробнее в их классификации.

Основные значки

К ним относятся рисунки, которые использованы во всех моделях Bosch:

• Обозначение кнопки включения-выключения. Она выглядит как кружок с вертикальной линией внутри.
• Стирка. Картинка — тазик, наполовину наполненный водой. Вариантов процесса много — ручная, предварительная, деликатная, экспресс, эконом.
• Полоскание. Таз с водой.
• Отжим. Закрученная спираль. Предусмотрен выбор оборотов.

Вещи и типы тканей

Режим выбирается в зависимости от материала изготовления и назначения изделия:

1. Рубашка, подвешенная на крючок — для синтетики. Длительность программы определяется загрузкой барабана. Диапазон — от получаса до 1,5 ч. Нагрев воды — до 40 °C. Синтетические вещи, стираемые в таком режиме — в полной безопасности.
2. Платье с цветочком и боди. Для хлопка. Длительность — 2 часа. Время варьируется в зависимости от дополнительно выбранных опций. Максимальная температура — 90–95 °C.
3. Платье с цветком и брюки. Комбинированная и быстрая стирка. Продолжительность определяется загруженностью барабана и моделью. Так, аппараты Bosch classixx 5 стирают в этом режиме полчаса, а logixx 6 — 50 минут. Максимальный нагрев воды в экспресс-режиме — 50 °C.

1. Платье и бабочка. Для тонких тканей. Подходит для шерсти и шелка. Вещи стирают при 30 градусах, не более.
2. Рука, опущенная в таз, и моток шерсти. Для отстирывания деликатных тканей, прежде всего шерсти.
3. Джинсы. Для джинсовой ткани. Длительность — 40 мин. В СМА classixx 5 — полтора часа.

1. Рубашка. Для рубашек и блузок. Отстирывание при 40–60 градусах.
2. Футболка. Для спортивной одежды. Температура — 40 градусов.
3. Ползунки. Для детских вещей. Процесс идет при высоких температурах.

Значки программ и подпрограмм

Значки, обозначающие опции, которые позволяют управлять параметрами стирки:

• Тазик со стрелкой, направленной вниз. Это обозначение слива воды. Функция может пригодиться, если понадобится остановить аппарат.
• Тазик, наполненный водой. Это полоскание. Можно регулировать интенсивность процесса.
• Закрученная спираль. Обозначение отжима. Скорость отжима регулируется. Чем больше обороты, тем интенсивнее отжимание и тем суше вещи на выходе.

• Часики. Обозначают экспресс-стирку. Длительность процесса — до 40 минут.
• Часики с заштрихованным сектором — супербыстрая стирка для сильно загрязненных вещей.

Особые функции

Это опции, которые есть не во всех, а в отдельно взятых моделях «Бош». Благодаря уникальным настройкам удается качественно отстирать вещи от трудно выводимых загрязнений в максимально короткое время. Специальные функции в стиралках maxx 5, logixx, classixx:

• Футболка с темным пятном. Для сильно грязных вещей. Интенсивное отстирывание, позволяющее избавлять изделия от трудно выводимых пятен. Выбирая эту программу, нужно учитывать тип ткани — не для всякой подойдет высокая температура и обороты.
• Тазик с вертикальной полоской. Предварительная стирка. Используется для облегчения отстирывания. По назначению аналогична функции замачивания. Выбирают для сильно грязной одежды.
• Утюг. Опция легкой глажки. Предотвращает помятость вещей. Суть процесса — вращение на небольшой скорости. После такой функции постиранные изделия легче гладить.
• Тазик с водой и стрелкой, направленной вверх. Это опция дополнительного полоскания. Устанавливают для более качественного выполаскивания.

Вышеназванные функции не только влияют на качественные показатели процесса, но и экономят ресурсы.

Описание

Wmv 1600 bosch стиральная машина инструкция

Wmv 1600 bosch стиральная машина инструкция — отличный вариант.

Примерно через 2 минуты можно открыть дверку загрузочного люка. Не нагревает воду Машина не крутит барабан Машинка выбивает автомат УЗО Машина шумит, машинка гремит, машинка вибрирует. При стирке белья,на отжиме бельём выбило люк и он открылся но машика продолжала работать,до сих пор она включается и работает на том режиме на каторый поставлен камандаппарат. Бернолд писал: Мерить надо тестером — один щуп на одну щётку, другой щуп на другую щётку. Так что дешевле заказать силталовский мотор — прим. Еще — если вдруг кому не надоело читать, плз, скажите — должен ли греться двигатель, если да, то насколько

Почему никто не разъяснил про загадочные провода идущие внутрь двигла,народ знает о чем говорить,меньше обращай внимание на то что тебе не надо. А тут после долгого невключения и 2 переездов случилась такая фигня — стирала нормально, и на режиме полоскания при вращении по часовой включается режим отжима! Машинка не заливает воду, поменял заливной кланан, прозвонил провода к моторчику клапана

Сам фильтр представляет из себя некую пробку, закрученную в стиральную машину. После окончания программы: 1.

Инструкции к стиральным машинам, руководства пользователя, manuals: Ariston, Ardo, Bosch, Indesit, Whirlpool, Zanussi — полезные сведения.

Пластмассовую гайку шлангового соединения затягивайте только от руки. Хотим предоставить руководство по эксплуатации стиральной машины Bosch WMV 1600 для бесплатного скачивания. Если стрелка ходит в пределах 6 -0,5 Ома то межвитковое. Не поднимайте машину за выступающие части! Стиральная машина Bosch WMV 1600 с описанием и фото по низкой цене в нашем каталоге, купите Bosch WMV 1600 с доставкой в Минске через интернет магазин отдельно стоящая, фронтальная загрузка до 3. Что-то по инету ничего не нашлось. Для защиты машины: 1.

Все опубликованные материалы являются собственностью сайта 1k. Не включайте стиральную машину мокрыми руками. Представляет он из себя небольшую сеточку, которая со временем забивается грязью и ее необходимо прочищать. Держится она на защелках, которые нужно нажать рукой или отверткой, и снять крышку. Вы можете оставить нам сообщение при помощи формы. В данном разделе представлены инструкции на стиральные машины. Вязаные изделия из шерсти или пряжи, содержащей шерсть, должны иметь на ярлычке дополнительную маркировку «Не усаживается» или «Допускается машинная стирка». Да и инструкцию по пользованию скачать мне не удалось.

Чистка кюветы для стиральных средств и добавок Кювету для стиральных средств и добавок необходимо промывать регулярно 1. Сокол Все права защищены. Выезд мастера из ближайшей мастерской Вашего округа: ЦАО — м. Указание: если нажата эта клавиша, то в машину можно загружать максимум 2 кг сухого белья. Белье, которое было обработано чистящими средствами, бензином, жидкостями, содержащими растворители, химическими чистящими средствами, не предназначенными для стиральной машины, предварительно перед стиркой высушите на воздухе. Не оставляйте детей без присмотра возле машины. Вытащите за эти болты резиновые прокладки. Так что дешевле заказать силталовский мотор — прим. Благодаря сохранению и вторичному использованию упаковки экономятся ресурсы и уменьшается количество мусора.

Обзор характеристик

Как гласит к Bosch wmv 1600 инструкция, агрегат имеет следующие характеристики, и они соответствуют реальными возможностям оборудования:

Тип агрегата — отдельно стоящая стиралка с удобной фронтальной загрузкой, рассчитанная на стирку за 1 цикл 3,5 кг белья. Конечно, для большой семьи такого объема будет маловато, поэтому она вряд ли подойдет. А вот для 1 или 2 пользователей — в самый раз. Практичность оборудования будет оценена по достоинству, особенно, если вы воспользуетесь нашими идеями по установке стиральной машины на кухне и в ванной.
Принцип управления — механический

Многие могут сразу же откинуть эту модель и обратить внимание на более усовершенствованные аппараты с сенсорным или, как минимум, электронным управлением. И зря — “механика”, тем более от торговой марки Бош, считается самой надежной

По сути, здесь нечему выходить из строя. А если учесть тот факт, что в большинстве современных моделей именно сенсоры и электроника — это слабое место, то механический принцип управления можно смело отнести к неоспоримым достоинствам. Тем более, что производитель все продумал до мелочей и эксплуатация Bosch wmv 1600 никаких сложностей не вызывает.
Класс энергопотребления. Заявленное значение — С. Сразу отметим, это больше, чем хотелось бы, особенно, если стирать очень часто и по нескольку раз за “день стирки” загружать машинку на длительные режимы. Если же ею пользоваться по мере необходимости не слишком интенсивно — с небольшим увеличение счетов за электроэнергию можно смириться. Если вы основательно подходите к выбору и смотрите на значение расхода воды — в этой стиральной машине он составляет 50 л на 1 цикл.
Класс стирки. Заявленное значение — тоже С. Но здесь стоит сделать некоторую оговорку. Компания Бош слишком дорожит своей репутацией, чтобы предоставлять недостоверные сведения о своем оборудовании потребителям. Поэтому если сравнить параметры класса А менее надежных брендов и класс С в стиральной машине Bosch wmv 1600, разницы не будет. По отзывам — белье отлично отстирывается, если подобрать правильное моющее средство и загружать не более обозначенного в инструкции к Bosch wmv 1600 вес белья.
Класс отжима — С. Здесь производитель порадовал своих потребителей. На выходе при максимальном отжиме в 800 об./мин. вы получите белье, с которого удалено от 54 до 63% влаги. То есть, вещи будут полусухими и их сушка займет меньше времени.

Ремонт своими руками

Итак, посмотрим, какие виды ремонта доступны обычному пользователю.

Удаление грязи из фильтров

Наиболее подвержен засорам сливной фильтр. Он располагается внизу, примерно в том месте, где из машины выходит сливной шланг.

В большинстве моделей данный элемент закрыт крышкой, которую для открывания нужно провернуть против часовой стрелки.

Необходимо очистить не только сам фильтр, но и место его установки – здесь также собирается много грязи.

Входной фильтр легко найти по месту подключения заливочного шланга.

Перед извлечением сливного фильтра на полу под ним нужно расстелить несколько тряпок: обычно во время данной операции из машины выливается некоторое количество воды.

Ремонт или замена сливного насоса

Данный узел станет доступным после того, как будет снята передняя панель. Вот что нужно сделать:

• выньте бункер-распределитель для порошка;
• выкрутите шуруп, расположенный в правом нижнем углу;
• снимите нижнюю панель, сначала выкрутив шуруп возле сливного фильтра, а затем расположенные в нижней ее части;
• снимите уплотнитель люка, предварительно удалив фиксирующее его металлическое кольцо (для этого отверткой нужно будет отогнуть небольшую пружину);
• теперь можно снять переднюю панель, потянув ее за нижний край.

Чтобы добраться до расположенного в нижней части машины сливного насоса, необходимо отсоединить от замка люка идущие к нему провода. Далее насос нужно снять, разобрать и проверить, не попал ли внутрь него посторонний предмет. Крыльчатка должна свободно вращаться в обе стороны.

Если она не была заблокированной, нужно проверить мультиметром сопротивление обмотки насоса. Оно должно составлять 200 Ом. В зависимости от поломки насос ремонтируют или меняют на новый.

Как выбрать компактную стиральную машину для установки под раковину, читайте тут.

Какие нюансы вы должны знать при установке стиральной машины на кухне, читайте в этой теме: http://aquacomm.ru/cancliz/mnogokvartirnyie-doma/santehnika/kak-podklyuchit-stiralnuyu-mashinku-na-kuhne.html. Подключение с точки зрения дизайнера и инженера.

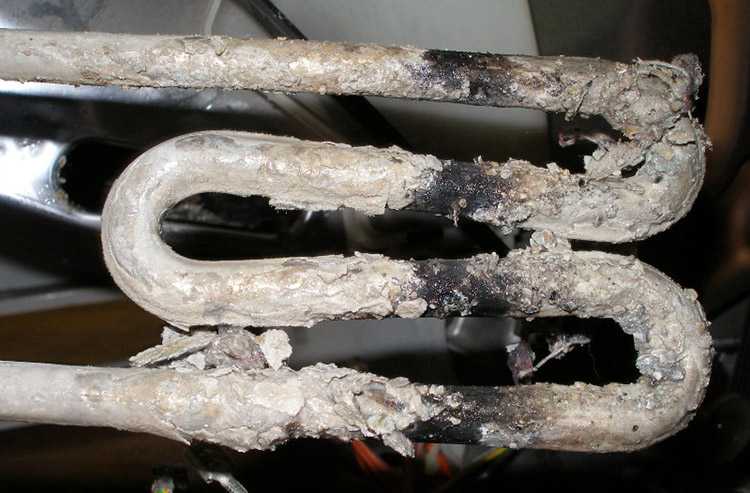

Замена ТЭНа

Чтобы получить доступ к нагревателю в стиральных машинах Bosch, необходимо снять заднюю стенку корпуса. Внизу на баке можно увидеть два контакта с подведенными к ним проводами – это хвостовик ТЭНа.

Прежде всего нужно проверить работоспособность этого элемента путем измерения его сопротивления при помощи мультиметра. Оно должно составлять примерно 30 Ом. Если же прибор показывает «бесконечность», ТЭН нужно менять.

Для его извлечения достаточно открутить гайку между контактами, предварительно отсоединив провода

Если деталь прикипела, по ней можно осторожно стукнуть несколько раз обрезиненным молотком. Размягчить налет накипи можно посредством жидкости WD-40

После удаления ТЭНа края отверстия внутри бака нужно очистить от накипи. Далее следует установить новый нагреватель.

Важно установить ТЭН, предназначенный для использования именно в вашей модели. Несоответствующий нагреватель может сразу же сгореть, причем вместе с электронным контроллером

Датчик уровня

Неработающий прессостат необходимо заменить, но не стоит с этим торопиться.

Возможно, датчик исправен, просто в прикрепленной к нему трубке образовалась пробка из грязи. В этом случае достаточно просто прочистить эту трубку.

Находится датчик уровня в правом углу под верхней крышкой (удерживается двумя шурупами на задней стороне).

Проверка работоспособности температурного датчика

Замерьте сопротивление датчика при комнатной температуре, а после этого — в нагретом состоянии (можно на некоторое время опустить в горячую воду). В исправном датчике сопротивление должно меняться.

Замена подшипников

Для этой операции машину придется почти полностью разобрать.

Во время разборки не отсоединяйте провода от панели управления – очень трудно будет подключить ее обратно. После демонтажа ее можно уложить на раму машины или подвесить на специально изготовленном крюке.

Разборка стиральной машины для замены подшипника

Для снятия бака с барабаном нужно сначала открутить рессоры, а не упругие верхние подвесы, как в машинах некоторых других марок. При разборке бака на две части пластиковые защелки приходится ломать. Полуоси из подшипников выбиваются осторожными ударами молотка по деревянной подкладке.

Случаи, когда ремонт стиральной машины Bosch не требуется

Частой жалобой владельцев стиральных машин Бош является утверждение, что бельё плохо выполаскивается. Что тут можно сказать? Особенность многих моделей этого бренда – эффективная стирка при небольшом потреблении воды. Стирка, а не полоскание. Просто в отличие от других машин бельё не «плавает» в большом количестве воды.

Вода даже может быть не видна в барабане при цикле «Стирка». Часто это психологический фактор. Если же в кране слишком мягкая вода и бельё не выполаскивается, есть два пути – уменьшить количество моющего средства или включить перед стартом стиральной машины функцию дополнительного полоскания. Можно включить повторное полоскание с отжимом после окончания основного цикла.

Слабый отжим. У бренда Bosch достаточно много модификаций снабженных системой подавления дисбаланса при отжиме. Её особенность снижение оборотов или полное отключение отжима при возникновении проблемы. Это не поломка, а защита. Нужно просто вручную распределить бельё в барабане, и проблема исчезнет.

Неисправности стиральных машин Bosch, которые доступны для самостоятельного устранения.

Большинство современных машин Bosch способны избавить от гадания – что же неисправно? На экране их дисплея диагностируется тип неисправности с помощью определённого кода.

Открываем таблицу кодов в инструкции и узнаём в чем беда.

Готовимся к ремонту

Восстановление функциональности стиральной машинки подразумевает ее разборку, а чтобы правильно осуществить эту процедуру, необходимо ознакомится со схемой расположения внутренних элементов техники.

Разбираем стиральную машину

Вам предстоят следующие этапы разборки:

• снятие верхней, задней и передней крышек;
• извлечение лотка для моющих средств;
• съем панели управления;
• демонтаж мотора, впускного клапана, датчика давления;
• отсоединение разъемов, проводки, патрубков и шлангов;
• откручивание утяжелителей и опор;
• изъятие и разбор бака.

Какие нужны инструменты

Прежде чем заняться ремонтом стиральной машины Bosch, убедитесь в наличии:

• отверток – крестообразной, шлицевой и шестигранной;
• молотка;
• долота;
• кусачек;
• пассатижей.

Еще понадобится электроизмерительный прибор – мультиметр.
