Руководство lg wd-80150nup стиральная машина

Вода не поступает в бак машинки LG или поступает слишком медленно

Как самому отремонтировать стиральную машину-автомат:

Открутите запорный клапан на полную мощность. Возможно, он был перекрыт или открыт не до конца.
Осмотрите шланг забора. Он мог перегнуться или забиться.
Забился мусором фильтр-сеточка. Он располагается между заливным шлангом и клапаном — достаньте и прочистите.
Возникла неисправность клапана подачи воды. Для его осмотра и замены нужно снять верхнюю крышку — клапан располагается сверху, у стенки. Вам нужно прозвонить его контакты мультиметром, а также проверить мембрану, которая могла износиться. При неисправности устанавливают новую деталь.
Если сломался прессостат, можно выполнить самостоятельный ремонт стиральной машины LG.

Как заменить прессостат

Отключив СМ, уберите верхнюю панель, отвинтив болты крепления.
Отсоедините разъемы от прессостата, открутите винты, которые крепят его к корпусу.
Достаньте датчик уровня, отсоедините шланг.
Установите новую деталь в обратном порядке.

View LG WD-80150NUP / WD-80154N / WD-80154NP / WD-80155NUP Service Manual online

WASHING MACHINE
SERVICE MANUAL
READ THIS MANUAL CAREFULLY TO DIAGNOSE TROUBLE CORRECTLY BEFORE OFFERING SERVICE.

MODEL : WD
—
1015(0~9)S
(U)P WD-9015(0~9)S(U)P
WD-8015(0~9)S
(U)P WD-6515(0~9)S(U)P
WD-1015(0~9)N(U)P WD-9015(0~9)N(U)P WD-8015(0~9)N
(U)P WD-6515(0~9)N(U)P
CAUTION

CONTENTS
1. SPECIFICATION…………………………………………………………………………………………………………….3
2. FEATURES & TECHNICAL EXPLANATION …………………………………………………………………….. 4
3. PARTS IDENTIFICATION ……………………………………………………………………………………………… 6
4. INSTALLATION …………………………………………………………………………………………………………….. 7
5. OPERATION ………………………………………………………………………………………………………………..10
6. WIRING DIAGRAM / PROGRAM CHART ………………………………………………………………………..12
7. TROUBLESHOOTING…………………………………………………………………………………………………..13
7-1.BEFORE PERFORMING SERVICE …………………………………………………………………………13
7-2.TEST MODE …………………………………………………………………………………………………………13
7-3.HOW TO KNOW THE WATER LEVEL FREQUENCY…………………………………………………13
7-4.ERROR DISPLAY ………………………………………………………………………………………………….14
8. ERROR DIAGNOSIS AND CHECK LIST …………………………………………………………………………16
8-1. DIAGNOSIS AND ANSWER FOR ABNORMAL OPERATION …………………………………….16
8-2. FAULT DIAGNOSIS AND TROUBLESHOOTING ……………………………………………………..19
9. DISASSEMBLY INSTRUCTIONS …………………………………………………………………………………..25
10. EXPLODED VIEW ………………………………………………………………………………………………………32
10-1. THE EXPLODED VIEW OF CABINET ASSEMBLY …………………………………………………32
10-2. THE EXPLODED VIEW OF CONTROL PANEL & DISPENSER ASSEMBLY………………33
10-3. THE EXPLODED VIEW OF DRUM & TUB ASSEMBLY……………………………………………34
* APPENDIX (Replacement parts list)………………………………………………………………………………35
2

ITEM
WD-1015(0~9)
S(U)P WD-1015(0~9)N(U)P   WD-8015(0~9)T(U)P WD-1015(0~9)T(U)P
WD-8015(0~9)S
(U)P  WD-8015(0~9)N(U)P  WD-6515(0~9)T(U)P WD-9015(0~9)T(U)P
POWER SUPPLY
220-240V~, 50Hz
PRODUCT WEIGHT
5
0kg
5
5kg
6
5kg
WASHING
190W
SPIN (800rpm)
300W
DRAIN MOTOR
32W
WASH HEATER
1900W
2000W
2100W
WASH
50rpm
WD-6515(0~9)
S(N)(T)(U)P    400 / 500 / 600 / 650rpm
SPIN
WD-8015(0~9)S(N)(T)
(U)P   400 / 500 / 600 / 800rpm
WD-9015(0~9)
S(N)(T)(U)P     400 / 600 / 800 / 900rpm
WD-1015(0~9)S(N)(T)
(U)P
400 / 600 / 800 / 1000rpm
OPERATION WATER PRESSURE
0.3-10kgf / cm
2
(
30-1000kPa
)
CONTROL TYPE
Electronic
Synthetic(1.5), Delicate(1.0) Synthetic(1.7), Delicate(1.5) Synthetic(2.0), Delicate(2.0) Synthetic(3.0), Delicate(2.0)
Wool(1.0), Hand Wash(1.0)
Wool(1.5), Handwash(1.5)
Wool(2.0), Handwash(2.0)
Wool(2.0), Handwash(2.0)
Quick 30(1.0)
Quick 30(1.5)
Quick 30(2.0)
Quick 30(2.0)
DIMENSION  600 X 360 X 850 600 X 440 X 850 600 X 550 X 850 600 X 550 X 850
WASH PROGRAM
Cotton, Synthetic, Delicate, Wool, Hand Wash, Quick 30, Rinse+Spin
OPTION
Bio, Time Save, Rinse +, Pre-Wash, Crease Care, Rinse Hold
DOOR SWITCH TYPE
Bi-Metal type
WATER LEVEL
9 steps
(
by sensor
)
RESERVATION
From 3 hours to 19 hours
SENSING OF THE LAUNDRY AMOUNT
Adopted
FUZZY LOGIC
Adopted
DISPLAY OF THE REMAINING TIME
Adopted
ERROR DIAGNOSIS
10 items
POWER AUTO OFF
Adopted
CHILD LOCK
Adopted
AUTO RESTART
Adopted
3
1. SPECIFICATION
ELECTRICITY
CONSUMPTION
REVOLUTION
SPEED
WASH CAPACITY

2.Диагностика моделей WD-1021, WD-1041, WD-8030, WD-1223 WD-1220 WD-1020 и WD-1050:

Для входа нажимают кнопку «СЕТЬ», а затем одновременно кнопку «ОТЖИМ» и «ПОЛОСКАНИЕ» и нажимается кнопка «СТАРТ/ПАУЗА».

Прохождение теста для проверки устройств схоже с предыдущими моделями.

Нажимайте кнопку «Старт/Пауза», для перехода к следующим этапам.

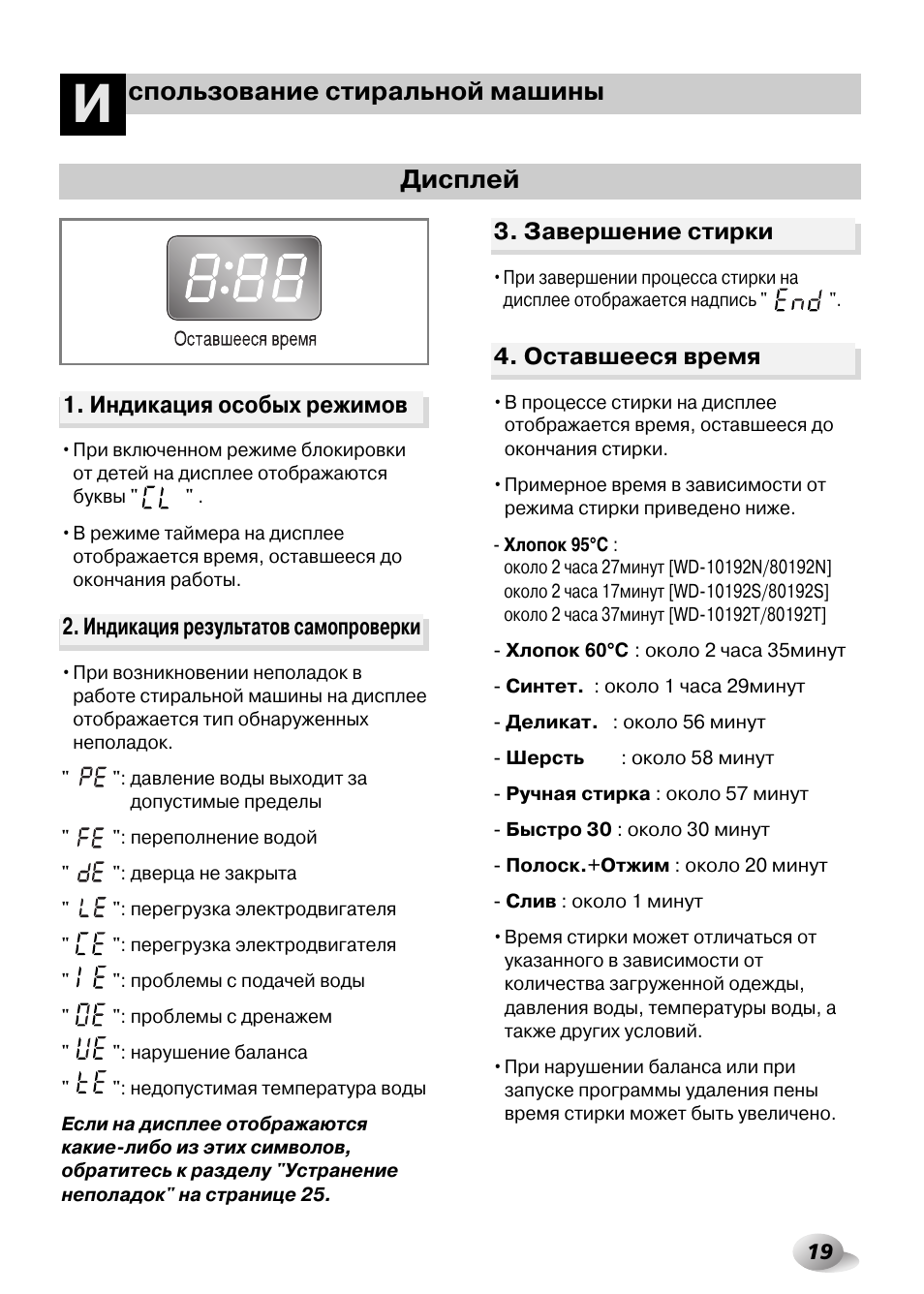

Код ошибки	Описание ошибки	Причины возникновения
IE	Вода не поступает в бак Вода не достигла первого уровня за отведенное время (4 минуты).	1. Отсутствует вода в водопроводе. 2. Низкое давление воды. 3. Неисправен клапан залива воды. 4. Неисправно реле уровня воды (прессостат).
PE	Ошибка датчика уровня воды (прессостата) Код ошибки отображается, если в течение определенного времени бак не был заполнен водой до номинального уровня (через 25 минут) или заполнение водой произошло быстрее отведенного времени (4 минуты).	1. Неисправен датчик уровня воды. 2. Недопустимо низкое или чересчур высокое давление воды в водопроводе.
FE	Переполнение бака Код ошибки отображается, если был достигнут предельный уровень воды в баке.	1. Причины возникновения ошибки могут быть вызваны дефектами электронного контроллера, датчика уровня или клапана залива воды.
dE	Дверца люка закрыта	1. В большинстве случаев для сброса ошибки необходимо повторно закрыть люк. 2. Если это не помогло, проверяют исправность запорного устройства люка, а также сам электронный контроллер.
OE	Отсутствует слив воды Ошибка возникает, если спустя 5 минут после начала работы сливного насоса, вода не была слита из бака.	1. Засорен тракт слива воды (система слива). 2. Неисправен электронный контроллер. 3. Неисправен сливной насос. 4. Вышел из строя датчик уровня воды.
UE	Нарушение балансировки барабана	1. В большинстве случаев для сброса ошибки необходимо вручную распределить белье в барабане (убрать комки) или добавить белье, если его мало. 2. В противном случае проверяют работоспособность электронного контроллера или выявляют дефекты привода барабана (подшипники и т. д.).
tE	Недопустимая температура воды	1. Ошибка возникает, если в СМ неисправен датчик температуры (обрыв или короткое замыкание).
LE	Ошибка блокировки	1. В большинстве случаев подобная ошибка бывает вызвана пониженным напряжением в питающей сети. 2. Также необходимо проверить исправность электронного контроллера и приводного мотора.
PF	Ошибка блокировки Низкое напряжение в электросети	1. В большинстве случаев подобная ошибка бывает вызвана пониженным напряжением в питающей сети. 2. Также необходимо проверить исправность электронного контроллера и приводного мотора. 3. PF означает, что пропадало напряжение в сети во время выполнения программы. При появлении напряжения сети после нажатия сетевой кнопки (на некоторых моделях без нажатия) появляется это сообщение- PF. При нажатии кнопки СТАРТ/СТОП ранее заданная программа продолжается с места, предшествующего пропаданию напряжения сети. Необходимо проверить исправность электронного контроллера.
CE	Перегрузка электродвигателя Подобная ошибка чаще всего возникает в случае перегрузки СМ бельем.	1. Если после изъятия из барабаня лишнего белья ошибка возникает вновь, проверяют исправность электронного контроллера и приводного мотора. 2. В СМ с прямым приводом (с индексом DD) дефект также проявляется в «подергивании» барабана.
E3	Ошибка определения загрузки	нет информации
AE	Ошибка автовыключения	нет информации
E1	Утечка воды в поддон СМ	1. Произошла утечка воды в поддон СМ по причине разгерметизации бака, шлангов или других элементов СМ. 2. Неисправен датчик утечки воды.
HE	Неисправен ТЭН нагрева воды	1. Проверяют ТЭН и цепи его питания.
SE	Ошибка датчика Холла приводного мотора	1. Проверяют датчик Холла (устанавливается в СМ с прямым приводом, имеющие индекс DD), а также его проводные соединения.

Для проверки отжима посмотрите блок схему:

Одновременно нажимают кнопки «СТИРКА» и «ПОЛОСКАНИЕ»

О

ЧИСТКА СТИРАЛЬНОЙ МАШИНЫ

Чистка внешних частей

Подобающий уход за стиральной машиной позволит продлить срок ее

службы.

Внешние части стиральной машины следует промывать теплой водой с

нейтральным моющим средством.

После мытья протрите машину чистой тряпкой и дайте ей высохнуть.

❋ ВАЖНО: Не протирайте машину этиловым спиртом, растворителем или

другими подобными веществами.

Чистка внутренних частей

Промывайте внутренние части 1 стаканом (250 мл) отбеливателя,

смешанного с 2 стаканами (500 мл) стирального порошка.

Включите машину и дайте ей полностью выполнить программу стирки с

использованием горячей воды.

При необходимости повторите процедуру.

Для удаления осадка, оставленного жесткой водой, используйте только

специально предназначенные для стиральных машин очистители.

УХОД ЗА МАШИНОЙ ЗИМОЙ

Если стиральная машина находится в условиях, где возможно замерзание воды, для

предотвращения повреждения машины выполните следующие действия.

1. Закройте кран подачи воды.

2. Отсоедините шланги подачи воды и дренажный шланг.

3. Подсоедините шнур питания к правильно заземленной электрической розетке.

4. Налейте 1 галлон (3,8 л) нетоксичного антифриза на пустой барабан. Закройте

дверцу.

5. Включите режим вращения барабана на 1 минуту, чтобы слить всю воду.

При этом антифриз будет удален не полностью.

6. Отключите шнур питания от электрической розетки, высушите барабан и закройте

дверцу.

7. Выньте выдвижной ящик. Слейте остатки воды из его отделений и полностью его

высушите. Поставьте ящик на место.

8. Оставьте стиральную машину в вертикальном положении.

9. Для удаления остатков антифриза из стиральной машины по окончании

хранения включите машину и дайте ей выполнить полный цикл стирки с

использованием стирального порошка. При этом не закладывайте в

машину одежду.

Стиральная машина не отжимает

Причин у этой неполадки может быть несколько, начиная от банальной невнимательности и заканчивая вполне серьёзными поломками.

Перед тем как заниматься диагностикой агрегата, необходимо:

Убедиться, что не выставлен режим «Без отжима» или не снизились обороты до 0. Удостовериться, что выбранный режим работы идёт с отжимом, например, в программе «Ручная стирка» или «Шерсть» может быть предусмотрен только слив воды

Обратить внимание на наличие дисбаланса. Если в барабан положить слишком много белья (например, 6 кг вместо 5 кг максимальной загрузки) оно может плохо распределиться и сбиться в ком

В попытке расправить вещи автомат может зависнуть на этапе отжима. Здесь следует разгрузить бак и повторно запустить автомат.

Иногда причины отсутствия отжима намного серьёзней:

Неполадка сливного узла. В этом случае агрегат «застревает» ещё на этапе стирки, до отжима процесс просто не доходит.
Вышел из строя прессостат – датчик, который контролирует уровень воды. При поломке он может подавать управляющему модулю неверный сигнал о высоком уровне воды, при котором прибор не начнёт отжим. Если он вышел из строя, вода может набираться непрерывно или наоборот, отсутствовать в баке. Заменить датчик очень просто – он находится сразу под верхней панелью бака.
Неисправен тахометр. В этом случае барабан может вращаться, но количество оборотов не будет соответствовать заданным.
Вышел из строя электродвигатель или модуль управления. Поломки эти встречаются редко, устранить их, не прибегая к помощи специалиста довольно сложно.

Перечисленные детали (кроме двигателя и платы) можно легко заменить самостоятельно.

Не открывается дверца люка

Произойти такая ситуация может по ряду причин:

в баке осталась вода;
сломалась ручка замка;
произошла утечка воды и сработала защитная блокировка;
включена защита от детей;
произошло незапланированное отключение электричества и сработала временная блокировка.

Для устранения неисправности следует:

Выключить прибор от сети, слить воду через дренажную трубку или фильтр. Выждать полчаса.
Попробовать открыть, если не вышло – заново запустить устройство для перезагрузки программы.

Если предложенные методы не помогли – можно открыть замок вручную, воспользовавшись аварийным тросом (он имеет яркую жёлтую или оранжевую расцветку, расположен за задней панелью) или отжать его, сняв верхнюю панель.

Машина шумит

Наиболее вероятная причина шума – износ подшипников. Заменить их можно самостоятельно, однако, процесс этот довольно трудоёмкий. Схематично он выглядит следующим образом:

Поочерёдно снимают переднюю, заднюю панель и крышку, чтобы получить полный доступ к устройству, снимают двигатель, открутив крепёжные болты. Разбирают бак стиральной машины LG WD, предварительно отсоединив: патрубки (сливной и датчика уровня воды), заливной клапан, крепления амортизаторов, противовесы, провода. Разбирают барабан, аккуратно выбивают подшипник, зачищают посадочное место

Наносят смазку, осторожно забивают подшипник, собирают конструкцию

Подшипники, которые не заменили вовремя может заклинить. Поломка выведет из строя двигатель и приведёт к дорогостоящему ремонту.

Протекает вода

Причина неисправности – нарушение герметичности прибора. Возможные причины протечки:

порвана манжета люка;
прохудился сливной или наливной шланг;
пропускают патрубки;
треснул бак.

Точное место утечки можно определить при визуальном осмотре. Останется только заменить износившуюся деталь на новую. Единственное исключение – треснутый бак, который можно починить только в сервисном центре.

uE и UE

Появление ошибок УЕ связано с неравномерным распределением нагрузки барабана по оси вращения. Код uE связан с разбалансировкой нагрузки, когда машина пытается устранить проблему самостоятельно.

Дисбаланс барабана

Из-за дисбаланса барабана машинка сильно гудит и трясется во время отжима. В старых моделях LG дисбаланс приводит к сильным вибрациям, а современные машинки останавливают работу, если не удается восстановить баланс.

Причины

Чаще всего возникновение ошибок uE и UE связано с некорректным использованием машинки. Чтобы снизить риск поломки, следует внимательно знакомиться с инструкцией по применению и соблюдать профилактические меры.

Неправильная загрузка

Одной из причин ошибки является чрезмерная загрузка или неравномерное распределение вещей внутри барабана. Также сбой может значить, что загружены слишком крупные вещи, из-за которых барабан тяжело прокручивается.

Баланс вещей

Данная причина актуальна при стирке постельного белья, когда мелкие вещи забиваются внутрь пододеяльника. В результате этого формируется большой комок белья, и нарушается баланс.

Сбой в блоке управления

Внутренние сбои также часто встречаются в машинках марки LG. Из-за сбоев происходит усиление вибрации, и отключается функция отжима.

Что делать

После появления ошибок uE и UE необходимо выполнить ряд действий в диагностических целях. В некоторых случаях устранить сбои возможно самостоятельно.

Проверка загрузки и баланса

Если стиралка не запускается или неисправно работает, стоит остановить программу, открыть барабан и извлечь лишние вещи либо равномерно их распределить.

Проверка привода мотора и контроллера

При наличии системного тестирования в машинке можно запустить автодиагностику. В противном случае для проверки мотора и контроллера необходимо:

снять заднюю крышку;
отключить провода от двигателя;
открутить болты и извлечь мотор.

Для диагностики соединяют провода обмотки статора и ротора. Затем обмотку подключают к напряжению 220 В.

Прочие неисправности

Можно выделить ещё несколько распространённых неисправностей, с которыми может столкнуться владелец стиральной машины ЛЖ:

Машина бьёт током. При исправном заземлении причина может крыться в нарушении изоляции проводов. Чтобы исправить дефект, схема стиральной машины LG не понадобится. Достаточно будет визуально осмотреть целостность проводов и контактов.
Отсутствует нагрев воды. Как правило, причина кроется в неисправном ТЭНе. Нагревательный элемент размещён в нижней части бака, его можно заменить, сняв переднюю панель.

Не стоит забывать, что приступать к ремонту техники своими руками можно только после окончания гарантийного срока (на моторы с прямым приводом она достигает 10 лет). Если неисправность устранить не получится, при наличии следов вскрытия стиральная машина будет снята с гарантии и услуги сервисного центра придётся оплачивать в полном объёме.

Машинка LG не включается

По каким причинам стиралка может не включаться, как устранить неисправности стиральной машины?

Проверьте, надежно ли закрыта дверца люка. Прижмите ее плотнее — до щелчка.
Проверьте розетку — возможно, в сети слишком низкое напряжение. Для этого подключите к ней другой бытовой прибор: если он заработал, значит, причина не в сети.
Осмотрите кабель стиралки и вилку на повреждения. Возможно, нужно изолировать дефектные участки, а лучше заменить шнур питания.
Покрутите впускной вентиль. Если вода перекрыта, то процесс стирки не может начаться.
В последнюю очередь осматривается проводка СМА. Для этого снимите верхнюю панель машины, открутив сзади два винта. Осмотрите фильтр помех и его проводку на момент неполадок.

Как заменить сетевой фильтр

Отключив стиралку от сети и сняв верхнюю крышку, вверху вы увидите фильтр.
Открутите винты крепления фильтра на задней панели.
Возьмите в руки новую деталь и поочередно переключите провода с неисправного фильтра на новый.
Затем закрепите его на корпусе болтами.

Теперь вы знаете, как можно отремонтировать стиральную машину LG своими руками, если произошла поломка проводки.

У

Утилизация старого оборудования

1. Символ на устройстве, изображающий перечеркнутое

мусорное ведро на колесах, означает, что на изделие

распространяется Директива 2002/96/EC.

2. Электрические и электронные устройства должны

утилизовываться не вместе с бытовым мусором, а через

специальные места, указанные правительственными или

местными органами власти.

3. Правильная утилизация старого оборудования поможет

предотвратить потенциально вредное воздействие на

окружающую среду и здоровье человека.

4. Для получения более подробных сведений о старом

оборудовании обратитесь в администрацию города,

службу, занимающуюся утилизацией или в магазин, где

был приобретен продукт.

Гарантия не распространяется на:

• Визиты службы ремонта для обучения пользованием покупкой.

• Если используется любое другое напряжение, кроме рекомендованного для

машины.

• Если прибор поврежден в результате несчастного случая или стихийного

бедствия.

• Если прибор поврежден в результате неправильной эксплуатации, не

предусмотренной правилами инструкции.

• Прибор используется до ознакомления с инструкцией или детали, входящие

в комплект, заменяются.

•

Если прибор поврежден из-за домашних животных или крыс, тараканов и т. д.

• Появляются обычные для прибора шумы и вибрации: звук сливающейся

воды, звук при сушке, предупредительные сигналы.

• Гарантия не подразумевает установки прибора, присоединения шлангов.

• Гарантия не включат обслуживание, рекомендованное в инструкции.

• Поставщик не обязуется удалять из машины инородные объекты, включая

насос, фильтры, гвозди, провода, шурупы и т. д.

• Поставщик не обязуется заменять пробки или менять кабели в доме.

• Поставщик не обязуется исправлять последствия неквалифицированного

ремонта.

• Ущерб личному имуществу, прямой или косвенной причиной которого

послужила возможная неисправность прибора.

• Гарантия не покрывает случаев, когда товар используется в коммерческих

целях.

(Например: места общественного пользования, такие как туалет, гостиница,

обучающий центр, сдаваемый внаем дом)

Самые скачиваемые Сервис мануалы

Сервис мануал LG WD-1050F(H)(B), WD-1054(6)(F)B, WD-1055F(H)(B), WD-1253F(H)(B), WD-1254(6)F(H)B, WD-1255F(H)(B), WD-6550F(B), WD-8050F(H)(B), WD-805
Сервис мануал LG WD-1***(0~9)ND(K)TD(K)FD(K)
Сервис мануал LG WD-1247(0~9)BD(M)
Сервис мануал LG WD(M)-10130(5)F, WD(M)-10131F, WD(M)-65130F, WD(M)-80130F
Сервис мануал LG AWD-14400TB, WD(M)-10400(5)TB, WD(M)-10401(6)TB, WD(M)-11400(5)TB, WD(M)-11401(6)TB, WD(M)-12400(5)TB, WD(M)-12401(6)TB, WD(M)-13400
Сервис мануал LG WD(M)-1259(0~9)BD(H)
Сервис мануал LG WD(M)-10160(5)F
Сервис мануал LG WD(M)-146(8)5F(H)D
Сервис мануал LG WD-12480S/N/T
Сервис мануал LG WD-1048(0~9)S(P)/N(P)/T(P), WD-12082T, WD-1248(0~9)S(P)/N(P)/T(P), WD-1448(0~9)S(P)/N(P)/T(P)

П



Перед стиркой

1. Бирки

Прочитайте надписи на бирках на одежде. Обычно там содержится информация о

ткани и допустимых режимах стирки.

2. Сортировка

С целью достижения наилучших результатов разделите белье на части, которые

требуют одинакового режима стирки.

Различные ткани требуют различной температуры воды при стирке и скорости

вращения барабана при отжиме.

Всегда стирайте ткани темных цветов отдельно от тканей светлых и белых цветов.

Отдельная стирка необходима, так как в противном случае может произойти потеря

краски цветной одеждой и изменение цвета светлой одежды.

Если возможно, не стирайте сильно загрязненную одежду вместе со слабо

загрязненной.

Загрязненность (сильная, средняя, слабая)Отсортируйте одежду по степени

загрязненности.

Цвет (белый, светлый, темный)Отделите белые ткани от цветных

тканей.

Ворс (источники, коллекторы)

Источники и коллекторы ворса следует

стирать отдельно.

Источники ворса: халаты, полотенца, подгузники

Коллекторы ворса: синтетика, вельвет, носки

3. Перед загрузкой

При загрузке белья в машину смешивайте мелкие вещи с крупными. Сначала загружайте крупные

вещи. Крупные вещи не должны превышать половину общего объема загруженной в машину

одежды. Не стирайте в машине отдельные крупные предметы. Это может привести к нарушению

баланса в барабане. Загрузите в машину еще один или два подобных предмета.

• Проверьте все карманы и убедитесь,

что они пусты. Предметы в карманах,

например, гвозди, заколки, спички,

ручки, монетки, ключи и т.п. могут

причинить вред как стиральной

машине, так и одежде.

• Застегните все молнии, застежки и

завязки, иначе они могут зацепиться

за другую одежду.

• Обработайте пятна и наиболее

грязные места, например, на

манжетах и воротниках,

растворенным в воде стиральным

порошком, чтобы облегчить удаление

грязи.
