Инструкция и руководство для zanussi fe 904 nn на русском

СОДЕРЖАНИЕ Для пользователя РУКОВОДСТВО ПО ТЕХНИКЕ БЕЗОПАСНО.

• Изображение
• Текст

Для пользователя

РАСПАКОВКА СТИРАЛЬНОЙ МАШИНЫ

Стопорные транспортировочные устройства 19

ДЕТАЛИ И ЭЛЕМЕНТЫ СИСТЕМЫ

СТИРАЛЬНОЙ МАШИНЫ

Стиральная машина (вид спереди)

Стиральная машина (вид сзади)

ПОРЯДОК ЭКСПЛУАТАЦИИ СТИРАЛЬНОЙ МАШИНЫ

Загрузка стиральной машины

Загрузка моющего средства и кондиционера

Запуск программы стиральной машины

ОБЩАЯ ИНФОРМАЦИЯ О СТИРКЕ

Моющее средство и кондиционер для ткани 23

Условные обозначения на этикетках текстильных

ТАБЛИЦЫ ПРОГРАММ

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Корпус стиральной машины

Лоток для загрузки моющего средства

Гнездо для лотка

Очистка внутренних поверхностей стиральной машины

Защита стиральной машины от замерзания

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Техническое обслуживание и запасные части

Для специалиста по установке

УСТАНОВКА СТИРАЛЬНОЙ

Выравнивание стиральной машины

Zanussi Aquacycle 800 режимы стирки 🥝 как включить и пользоваться

Поделиться в соц. сетях:

• История компании
• Плюсы и минусы Zanussi Aquacycle
• Zanussi Aquacycle 800
• Типичные неисправности
• Общие рекомендации:
• Видеоматериал

Большинство домохозяек мечтает о маленькой и недорогой стиральной машине. При выборе идеальной помощницы по дому пользователи смотрят, с какой скоростью осуществляется отжим, какие есть дополнительные программы и другие функции. А для многих достаточно, чтобы аппарат стирал, и делал это качественно, и стоил при этом немного. Стиральная машина Zanussi Aquacycle 800, инструкция по эксплуатации которай доказывает, что эта модель может удовлетворить самого придирчивого покупателя — очень интересный выбор. Рассмотрим ее характеристики и как ей пользоваться.

Прочие ошибки

• E41 – не герметично закрыта дверца барабана.
• E42 – блокировка люка не срабатывает, нужно заменить деталь.
• E43 – не работает полупроводниковый элемент (симистор), отвечающий за блокировку замка дверцы.
• E45 – не работают части цепи симистора блокировочного замка дверцы барабана.
• E5C – в шине повысилось напряжение больше 430 В, необходимо менять электронный модуль.
• E5D – нет передачи сообщений между модулем управления и инвертором. Неполадка в деталях либо в проводке.
• E5E, Е98 – нет передачи данных между инвертором и системной платой.
• E5F – ошибка в плате инвертора, двигатель не запускается.
• E82 – дефект в работе тумблера при выборе позиции.
• E83 – эта ошибка появляется только в режиме диагностики и означает неисправность селектора при чтении данных.
• E84 – ошибка распознавания рециркуляционного насоса.
• E85 – не работают рециркуляционный насос или тиристор.
• E91, E92 – ошибка в работе платы дисплея и основного блока.
• E93 – неверная программная настройка стиральных машин. Устранить причину можно, если ввести правильный программный код.
• E94 — неверная настройка режимов стирки.
• E95 – проблемы в связи микропроцессора и оперативной памяти.
• E96 – не подходит модуль управления машинки к подключенным к нему устройствам.
• E97 – положение селектора программ не соответствует запрограммированному режиму.
• E9A – не работает программы, отвечающие за звуковое сопровождение.
• EA1, EA2, EA4, EA5 — ошибки, оповещающие о поломке в системе DSP.
• EA6 – по истечении полминуты не подается сигнал о том, что вращается барабан.
• EB1, EH1 – превышена частота в электросети.
• EB2, EH2 – значение напряжения в электросети превышает норму.
• EB3, EH3 – значение напряжения в электросети занижено.
• EBE, EBF, EHE, EHF – не работает реле в цепи защиты.
• EF2 – повышенное пенообразование, забился мусором сливной шланг или засорился фильтр.
• EF3 – сработала защита Aqua Stop, есть протечка внутри стиральной машины.
• EF5 – не отжимается белье, дисбаланс вещей в барабане.

Как расшифровать мигание индикаторов?

В стиральных машинах Занусси, на которых нет дисплея, распознавание ошибок осуществляется по индикаторам, например модель Zanussi aquacycle 1000. Однако и бездисплейные панели могут быть разными, иметь разное количество индикаторов. Как же по ним определить код ошибки и выяснить причину такой ошибки. Разберемся на примере нескольких модулей управления.

Если в стиральной машине установлен модуль EWM 1000, то коды поломки определяют по миганию двух лампочек (индикаторов): индикатор старт/пауза и индикатор завершения программы. Лампочки мигают довольно быстро 0,4 секунды, между серией миганий есть пауза в 2,5 секунды, что тоже немного. Поэтому и возникает сложность правильно определить ошибку.

Количество миганий индикатора завершения программы показывает первую цифру кода, а количество миганий индикатора старта – вторую цифру кода. Например, индикатор программы мигнул 4 раза, а индикатор старта 3, значит, код ошибки будет Е43, его расшифровку мы описали выше. Примером, машинки на базе модуля EWM 1000 является машинка Zanussi aquacycle 1006.

Если в стиральной машине установлен модуль EWM2000, то коды определяют по индикации восьми светодиодных лампочек на панели управления, например, в стиральной машине Zanussi aquacycle 1000, Zanussi aquacycle 900. Восемь лампочек индикации расположены на панели машинки справа, верхние 4 лампочки – это первая цифра кода, нижние 4 – вторая. Количество горящих одновременно лампочек – это двоичный код ошибки, чтобы перевести его в привычный для нас десятичный код нужно воспользоваться таблицей.

Поступают следующим образом, например, если в верхней группе горят две лапочки №4 и №2, а в нижней группе горят лампочки № 1 и №2, как показано на рисунке. В таблице ищем данное соответствие, верхние лампочки это код А, а нижние это код 3, получается ошибка ЕА3. Если в верхней группе горит лампочка №3, а в нижней группе №1, то это соответствует коду Е41.

Итак, расшифровать коды ошибок стиральных машин марки Zanussi может оказаться не так просто. Надеемся, представленная нами информация поможет справиться с данной задачей и облегчит поиск неисправности и ее устранение.

Готовимся включить машинку

Итак, если ваш агрегат уже подключен к сети электропитания, а белье готово к загрузке, не торопитесь его загружать. Прежде проследите, чтобы были выполнены следующие правила.

1. Не перегружайте барабан, но и не закладывайте в машинку слишком мало вещей. Во всем должна быть мера. Количество белья должно соответствовать номинальному объему вместимости машинки, иначе барабан быстро выйдет из строя.
2. Белые и темные ткани стирайте по отдельности. На работе машинки это, конечно не скажется, а вот на белье – очень даже.
3. Не стирайте вместе шелк и шерсть, неизменно что-то одно будет испорчено (в лучшем случае). Стирать одновременно можно вещи только из однотипных тканей.

Статья в тему: Как работает телевизор в машине Если вы все соблюли, и теперь белье уже находится в барабане, можно идти дальше.

Стиральная машинка Занусси без ручки выбора режимов стирки.

В данном случае панель управления может быть как с дисплеем, так и со световыми диодами (рис.4) или только со световыми диодами (рис.5).

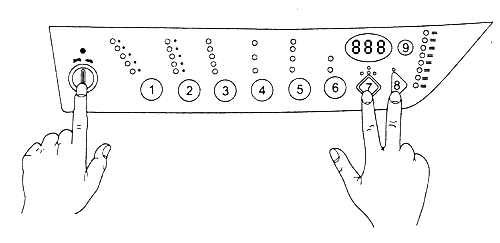

Рис.4. Вход в диагностический режим.

Рис.5. Вход в диагностический режим.

Для того, чтобы войти в сервисный режим необходимо:

1. нажимаем одновременно на кнопки «старт» и «сброс», как показано на рис.4 или рис.5, удерживая их в нажатом состоянии, включаем машину;
2. удерживаем обе кнопки в нажатом положении, пока световые диоды на панели не начнут мигать.

Это означает, что машинка находится в сервисном режиме. Проверка работы кнопок передней панели аналогична предыдущей версии панели с ручкой выбора программ.

Нажимая кнопку 1 (рис.6) можно последовательно переходить к следующему шагу диагностики. Кнопка 2 возвращает предыдущий шаг (рис.6). Выполнение каждого шага сопровождается индикацией соответствующего светового диода (например, на рис.2 они расположены вертикально слева панели).

Рис.6. Управление сервисным режимом.

Порядок и содержание шагов сервисного режима аналогичны СМА с ручкой выбора режимов. (смотрите выше).

После выполнения сервисного режима будет показана последняя ошибка стиральной машины Занусси (рис.7).

Рис.7. Индикация последнего кода ошибки.

Порядок считывания кода понятен из этого рисунка, а также из таблицы (смотрим выше).

Для того, чтобы сбросить ошибку, надо одновременно нажать кнопки 2 и 4 во время прохождения сервисного режима (смотрим рис.8).

Рис.8. Сброс ошибки.

Ниже смотрите таблицу 2, где приведены все коды ошибок Zanussi и Electrolux с описанием причин их возникновения и способов устранения.

Коды неисправностей, относящихся к двигателю

E51 – плохой контакт симистора электромотора.

E52 – не поступает информация от таходатчика мотора к электронной плате. Чаще всего в таких ситуациях слетает шайба, которая удерживает таходатчик.

E53 – на электронной плате прервана цепь, управляющая симистором электродвигателя.

E54 – «слиплись» контакты реле, обеспечивающие реверс электродвигателя.

E55 – разорвана цепь электрики двигателя.

E56 – сигнал таходатчика не появляется длительное время.

E57 – ток системы больше 15А, причина в поломке мотора или электронной платы.

E58 — фазный ток электродвигателя больше 4,5A, причина в поломке мотора или электронной платы.

E59 – 3 сек нет сигнала с таходатчика, это может свидетельствовать о пробое проводки между двигателем и инверторным элементом, поломке платы инвертора.

EA3 – система DSP не фиксирует шкив электродвигателя. Нужно проверить:

• приводной ремень;
• систему DSP;
• электропроводку;
• плату.

Коды неисправностей, касающиеся нагрева воды

E61 – машинка не греет воду до выбранной температуры за установленное время. При такой ошибке проверяют сопротивление тэна, которое равно 30 Ом.

• E62 – вода греется очень быстро и через 5 минут имеет температуру почти 90 0 С. В этой ситуации проверяют тэн на пробой, замеряют сопротивление нагревательного элемента, которое при нормальных условиях варьируется от 5,7 до 6,3 Ом.
• E66, E3A – поломка реле тэна.
• E68 – сработало заземление в цепи тэна.
• E69 – не работает тэн.

Коды неисправностей, связанных с датчиками

E31 – сломалось реле давления воды. При такой ошибке меняют проводку или само реле.

E32 – колебания частот датчика, отвечающего за давление воды. Это чаще всего возникает из-за:

• перекрытой подачи воды;
• неисправности наливного клапана;
• забитого мусором дренажного фильтра;
• сломанной трубки датчика уровня воды;
• неисправного реле давления.

E33 – не синхронизирован датчик, определяющий количество воды и датчик, предотвращающий включение тэна «на сухую». Необходима проверка:

• работоспособности датчиков;
• исправности трубок;
• утечки напряжения на землю;
• не превышено ли напряжение в сети.

E34 – эта ошибка высвечивается около минуты и оповещает о несогласованной работе датчика антикипения и прессостата.

E35 – в бак залито слишком много воды, проверяем прессостат.

E36 – не работает датчик защиты тэна ABS.

E37 – не работает датчик L1S.

E38 – забилась трубка, идущая от бака к прессостату, поэтому нет фиксации разницы давлений.

E39 – не работает датчик, защищающий от перелива воды HV1S.

E44 – не работает датчик закрытия дверцы люка.

E71 – сопротивление термодатчика не соответствует пределам нормы.

E74 – сбилось расположение термодатчика.

EC2 – не работает датчик, определяющий мутность воды.

EF4 – нет сигнала от датчика протока, когда включен наливной клапан. Возможно, что нет давления в водопроводе.

Коды неисправностей, связанных с заливом и сливом воды

E11 – в бак машинки не заливается вода или поступает очень медленно. Причины такой ошибки следующие:

• неработоспособен наливной клапана или пробой его электрики;
• перегорела обмотка наливного клапана (в норме сопротивление равно 3,75кОм);
• засор заливной системы или недостаток напора воды в системе водоснабжения.

E13 – в днище машинки просачивается вода.

E21 – отработанная вода не сливается после стирки из бака. Стоит проверить:

• систему слива на предмет засора;
• обмотку помпы, в норме сопротивление равно 170 Ом;
• электронную плату.

E22 – не отводится конденсат в процессе сушки.

E23 – сгорел полупроводниковый элемент (симистор), управляющий работой помпы, заменяют либо симистор, либо плату.

E24 – прогорела дорожка от симистора, управляющего помпой.

EC1 – произошла блокировка наливного клапана.

EF1 – забился дренажный фильтр, засорился шланг, истекло время ожидания слива воды.

Информация об устройстве

Фронтальная стиральная машина Zanussi FA 822 / FA 832 (другое название: Aquacycle 800) имеет следующие характеристики:

Тип загрузки:	фронтальная
Управление:	механическое
Установка:	отдельно стоящая
Максимальная загрузка белья:	4.5 кг
Сушка:	нет
Цвет:	белый
Габариты (ШxГxВ):	60x58x85 см

Стильный дизайн и небольшие габариты позволяют установить технику в небольшой ванной комнате или кухне не загромождая пространство, в то же время дает возможность любоваться ее видом. Она надежная в работе, удобная в эксплуатации и не прихотливая в ремонте, хорошо справляется со всеми своими заявленными функциями, имеет много программ и отличный набор дополнительных функций: стирает деликатные ткани, предотвращает сминание белья, имеет супер полоскание и много других полезных программ.

Zanussi Aquacycle 1000 инструкция, режимы стирки

9 мин на чтение

Серия Aquacycle от компании Zanussi объединяет около двух десятков модификаций стиральных машин бюджетного класса, объединенных в группы: Aquacycle 400, 500, 600, 800, 900, 1000 и 1050, где число указывает на количество оборотов при отжиме. Разработка линейки пришлась на начало двухтысячных годов, когда стиральные машины приобретали для того, чтобы они стирали и немного отжимали, а не для выхода в интернет, поэтому никаких инновационных технологий вроде управления по wi-fi, а также воздействия паром или пузырьками в ней не встретишь: только обычный для любой стиральной машины функционал. Стиральные машины Zanussi Aquacycle ранних серий производились на родине бренда, в Италии. Относительно новые модификации выпускаются на российских производственных мощностях.

Коды неисправностей, относящихся к двигателю

E51 – плохой контакт симистора электромотора.

E52 – не поступает информация от таходатчика мотора к электронной плате. Чаще всего в таких ситуациях слетает шайба, которая удерживает таходатчик.

E53 – на электронной плате прервана цепь, управляющая симистором электродвигателя.

E54 – «слиплись» контакты реле, обеспечивающие реверс электродвигателя.

E55 – разорвана цепь электрики двигателя.

E56 – сигнал таходатчика не появляется длительное время.

E57 – ток системы больше 15А, причина в поломке мотора или электронной платы.

E58 – фазный ток электродвигателя больше 4,5A, причина в поломке мотора или электронной платы.

E59 – 3 сек нет сигнала с таходатчика, это может свидетельствовать о пробое проводки между двигателем и инверторным элементом, поломке платы инвертора.

EA3 – система DSP не фиксирует шкив электродвигателя. Нужно проверить:

• приводной ремень;
• систему DSP;
• электропроводку;
• плату.

Коды неисправностей, касающиеся нагрева воды

E61 – машинка не греет воду до выбранной температуры за установленное время. При такой ошибке проверяют сопротивление тэна, которое равно 30 Ом.

• E62 – вода греется очень быстро и через 5 минут имеет температуру почти 90С. В этой ситуации проверяют тэн на пробой, замеряют сопротивление нагревательного элемента, которое при нормальных условиях варьируется от 5,7 до 6,3 Ом.
• E66, E3A – поломка реле тэна.
• E68 – сработало заземление в цепи тэна.
• E69 – не работает тэн.

Коды неисправностей, связанных с датчиками

E31 – сломалось реле давления воды. При такой ошибке меняют проводку или само реле.

E32 – колебания частот датчика, отвечающего за давление воды. Это чаще всего возникает из-за:

• перекрытой подачи воды;
• неисправности наливного клапана;
• забитого мусором дренажного фильтра;
• сломанной трубки датчика уровня воды;
• неисправного реле давления.

E33 – не синхронизирован датчик, определяющий количество воды и датчик, предотвращающий включение тэна «на сухую». Необходима проверка:

• работоспособности датчиков;
• исправности трубок;
• утечки напряжения на землю;
• не превышено ли напряжение в сети.

E34 – эта ошибка высвечивается около минуты и оповещает о несогласованной работе датчика антикипения и прессостата.

E35 – в бак залито слишком много воды, проверяем прессостат.

E36 – не работает датчик защиты тэна ABS.

E37 – не работает датчик L1S.

E38 – забилась трубка, идущая от бака к прессостату, поэтому нет фиксации разницы давлений.

E39 – не работает датчик, защищающий от перелива воды HV1S.

E44 – не работает датчик закрытия дверцы люка.

E71 – сопротивление термодатчика не соответствует пределам нормы.

E74 – сбилось расположение термодатчика.

EC2 – не работает датчик, определяющий мутность воды.

EF4 – нет сигнала от датчика протока, когда включен наливной клапан. Возможно, что нет давления в водопроводе.

Страница 7

4. ТАБЛИЦА ПРОГРАММ

Нижеприведенная таблица не охватывает всех вариантов стирки, а показывает наиболее частоиспользующиеся установки.

Хлопок Белое или цветное белье,например, средней степенизагрязнения рабочаяодежда, постельное белье,скатерти и салфетки, нижнеебелье, полотенца.

Остановка с водой в

Синтетика Синтетические ткани,нижнее белье, цветныеткани, не мнущиесярубашки и блузки.

Деликатные ткани Для всех деликатныхматериалов, например,для занавесок.

Ручная стирка Очень деликатные ткани собозначение на этикетке«ручная стирка».

Остановка с водой в

Шерсть Шерстяные изделия,пригодные для стирки вмашине с обозначением наэтикетке «чистая шерсть,пригодна к машиннойстирке, не садится».

30° Освежить Только для слабозагрязненных тканей, заисключением шерсти.

Легкая глажка Обеспечивает легкуюглажку белья.

Отсрочка запускаПолоскание плюс

Остановка с водой в

Полоскание С помощью этойпрограммы можнопрополоскать белье послеручной стирки.

Обозначения специальных программ, функций и дополнений на панели управления машин-автоматов Zanussi практически одинаковы с прочими моделями стиралок. Большинство символов и надписей, несомненно, понятны пользователю, однако некоторые зарисовки могут вызвать недопонимание у хозяйки. Разберемся, какие режимы стирки машинки Занусси программируются производителем. Подробное описание всех обозначений позволит ещё более эффективно отстирывать ткани.

Стирка сильно загрязненных вещей

Помимо этого производитель предусмотрел в своих моделях, включая Zanussi aquacycle 1000, режимы стирки способные справляться с сильными загрязнениями.

1. Режим с дополнительной предварительной стиркой, которая запускается перед основным этапом стирки. На этом этапе вода нагревается не выше 30°. Обеспечивает более тщательное отстирывание. Время цикла может составлять от 40 до 115 минут.
2. Программа пятновыведения обеспечивает обработку вещей пятновыводителем перед основной стиркой. Перед запуском стирки необходимо в специальный отдел лотка-диспенсера залить пятновыводящее средство. Температура воды в этом режиме не превышает 40°.

Подобные программы имеются и в Zanussi aquacycle 1000, инструкция более подробно расскажет об их применении.

Стиральная машинка Занусси без ручки выбора режимов стирки.

В данном случае панель управления может быть как с дисплеем, так и со световыми диодами (рис.4) или только со световыми диодами (рис.5).

Рис.4. Вход в диагностический режим.

Рис.5. Вход в диагностический режим.

Для того, чтобы войти в сервисный режим необходимо:

1. нажимаем одновременно на кнопки «старт» и «сброс», как показано на рис.4 или рис.5, удерживая их в нажатом состоянии, включаем машину;
2. удерживаем обе кнопки в нажатом положении, пока световые диоды на панели не начнут мигать.

Это означает, что машинка находится в сервисном режиме. Проверка работы кнопок передней панели аналогична предыдущей версии панели с ручкой выбора программ.

Нажимая кнопку 1 (рис.6) можно последовательно переходить к следующему шагу диагностики. Кнопка 2 возвращает предыдущий шаг (рис.6). Выполнение каждого шага сопровождается индикацией соответствующего светового диода (например, на рис.2 они расположены вертикально слева панели).

Рис.6. Управление сервисным режимом.

Порядок и содержание шагов сервисного режима аналогичны СМА с ручкой выбора режимов. (смотрите выше).

После выполнения сервисного режима будет показана последняя ошибка стиральной машины Занусси (рис.7).

Рис.7. Индикация последнего кода ошибки.

Порядок считывания кода понятен из этого рисунка, а также из таблицы (смотрим выше).

Для того, чтобы сбросить ошибку, надо одновременно нажать кнопки 2 и 4 во время прохождения сервисного режима (смотрим рис.8).

Рис.8. Сброс ошибки.

Ниже смотрите таблицу 2, где приведены все коды ошибок Zanussi и Electrolux с описанием причин их возникновения и способов устранения.

Режимы по типу вещей

Затевая стирку, обязательно сортировать белье не только по цвету, но и виду ткани, типу вещей. В интеллекте Zanussi запрограммированы и такие режимы:

• Джинсы. Обеспечит правильный уход за джинсовой тканью. Предотвратит линьку и выцветание джинсовых изделий. Время стирки от 2 часов 10 минут до 2 часов 20 мин.
• Одеяла 30 и 40. Идеален для очищения изделий с различными наполнителями. Нагрев воды происходит до температуры 30-40°C. Продолжительность операции – 65-75 минут.
• Обувь 30-40. Прекрасно подходит для стирки кроссовок, чешек и прочей обуви. Стирка происходит при температуре в 40°C. Скорость отжима – 1000 оборотов в минуту. Продолжительность процесса от 2 часов.

Вспомогательные программы помогут обеспечить высокое качество стирки для определенных типов вещей.

Zanussi Aquacycle 800

Такая модель считается достаточно простой, легко включить и пользоваться. В ней практически отсутствуют современные технологии, но она качественно выполнит стирку. К “Занусси Аквацикл” 800 инструкция содержит всю необходимую информацию о ее работе.

Несмотря на простоту, эта модель отличается следующим плюсами:

• Высоким качеством стирки;
• Специальными программами (суперполосканием, деликатной стиркой и т. п.);
• Оптимальной загрузкой белья, которая составляет 4,5 кг, чего вполне достаточно для средней семьи;
• Наличием контроля за балансом барабана, защиты от переливов и другими функциями безопасности.

• Индезит wisl 82.
• Индезит iwsb 5085.
• Бош wlg 20160.
• Бош wlg 2426 woe.
• Samsung wf8590nmw8.

Несмотря на все эти преимущества, имеется и ряд минусов, над которыми тоже следует задуматься, если вы думаете купить стиральную машину Zanussi Aquacycle 800, и уже знакомитесь с ее инструкцией:

• Отжим не гарантирует минимального процента влажности;
• Машина все же тратит в большом количестве энергию и моющее средство;
• Аппарат не оборудован дисплеем, управление – только механическое;
• Многие защитные механизмы все же отсутствуют.

Pacnakobka стиральном машины, Если стиральная машина повреждена, Переноска стиральной машины

Стопорные транспортировочные устройства, Идентификация материалов

• Изображение
• Текст

PACnAKOBKA СТИРАЛЬНОМ МАШИНЫ

Если стиральная машина повреждена

Если стиральная машина была повреждена во время

транспортировки, необходимо немедленно уведомить об этом

компанию, ответственную за доставку. Проверьте, не повреждена ли машина. Если вы обнаружили какие-либо повреждения, неисправности или отсутствие каких-либо

деталей, немедленно сообщите об этом в торговое предприятие,

продавшее стиральную машину. ЗАПРЕЩАЕТСЯ оставлять

упаковочный материал в местах, доступных детям.

Переноска стиральной машины

Будьте осторожны, приподнимая стиральную машину. В

случае неправильной переноски можно не только получить травмы, но и повредить машину. Откройте дверцу и удерживайте

машину за внутреннюю поверхность загрузочного люка. Для переноски машины можно использовать также выступающую часть верхней крышки машины. ЗАПРЕЩАЕТСЯ приподнимать машину, держась за панель управления, дверцу или лоток

для моющего средства (рис. 1).

Стопорные транспортировочные

Для предотвращения повреждения барабана и электродвигателя

во время транспортировки стиральную машину снабжают рядом стопорных устройств/упаковочных деталей. Перед

установкой машины их НЕОБХОДИМО удалить.

Распределите часть полистирольного упаковочного материала

на полу позади машины и затем осторожно положите на него машину задней стороной. Убедитесь в том, что при этом не. были смяты шланги (рис

2)

были смяты шланги (рис. 2).

Снимите полистирольное основание, на котором была доставлена машина. Верните машину в нормальное вертикальное положение и выверните три винта сзади (рис. 3).

В открывшиеся отверстия НЕОБХОДИМО ввернуть

пластмассовые пробки, доставленные вместе с машиной (в пластиковом пакете внутри барабана) (рис. 4).

Идентификация материалов

Все материалы, примененные для упаковки машины,

экологически безопасны. Различные использованные пластики идентифицированы и могут подвергаться повторной обработке.• PE – буквы, обозначающие полиэтилен, который применен для

обертывания машины, и футляра для настоящего руководства.

• PS – буквы, обозначающие полистирол (в данном случае

формованный), из которого изготовлены детали для

амортизации ударов при транспортировке.

Картонные детали упаковки изготовлены из бумаги,

пригодной для вторичной переработки, и должны быть

сданы в соответствующие приемные пункты.

Машина содержит пластмассовые и резиновые детали.Все они имеют маркировку, указывающую тип материала,

поэтому могут быть повторно переработаны или утилизованы по истечении срока службы машины. Маркировка выполнена в соответствии с международными стандартами.

Типичные неисправности

Несмотря на невысокую стоимость, такая модель все же достаточно надежна и поломки в ней происходят не так и часто. По отзывам пользователей, машинка способна отработать много лет без единого нарекания, что говорит о том, что она достаточно надежна.

Но иногда стиральная машина Zanussi Aquacycle 800 перестает работать, и ее нужно ремонтировать. Но первым делом следует понять, что именно неисправно:

Набор воды происходит очень медленно, сам процесс может длиться часами, и в лоток с порошком жидкость также медленно набирается. Причина этого – плохая работа крана подачи воды или засорение фильтра

Нужно или менять кран, или чистить и менять загрязненный фильтр.
При затрудненном вращении или остановке барабана, хорошо слышимом гуле двигателя и постороннем стуке следует обратить внимание на подшипники. Скорее всего, им требуется замена.
Если после стирки вода не сливается, следует выполнить проверку сливного клапана

Возможно, он засорен. Но если же клапан оказывается в порядке, то причиной может являться поломка помпы. Для ее замены или ремонта лучше вызывать профессионала.
Если же вода нормально заливается в агрегат, но вместо стирки барабан стоит на месте и слышен сильный стук – причина в порванном приводном ремне. В таком случае запчасть нужно только менять, иначе — не произойдет передачи вращения от ротора к стиральному барабану.

Слабые места стиральных машин Занусси

Используя статистику сервисных центров, можно быстро понять, какие узлы и детали в устройстве стиральной машины Занусси являются самыми уязвимыми

• Зависимость деталей от качества воды. К слову, это характерно не только для марки Занусси, но и для других машинок. Перенасыщенная солями вода при сильном нагреве оседает накипью на нагревателе и других элементах. Чистотой вода в наших водопроводах тоже не отличается, поэтому системы фильтрации машинки со временем могут забиваться грязью и ржавчиной. В итоге страдает наборная и сливная система.
• Блокиратор люка. Это уже вина изготовителей: как блокиратор, так и датчик слегка недоработаны, поэтому ломаются чаще, чем у СМА других марок.
• Нагреватель (ТЭН) быстро обрастает накипью. Эксперты считают, что это происходит еще и из-за того, что производители прогадали в подборе компонентов, из которых изготовлена трубчатая часть нагревателя.
• Приводной ремень. Не отличается надежностью, поэтому каждые 3 месяца не помешает проверять его натяжение и целостность. Если увидите признаки растяжки или повреждения ремня, требуется подтяжка или замена узла.

Хорошо лишь то, что определить неисправность можно вовремя, так как «умная» стиральная машинка-автомат Занусси оповещает пользователя о проблемах, используя коды неисправностей.

История компании

Компания из Италии, которая сейчас выпускает бытовую технику и является лидером в своей сфере, начала свою деятельность в 1916 г. Изначально здесь производились дровяные плиты, но со временем ассортимент становился все шире, а продукция – все совершеннее.

Первые стиралки были выпущены в 1954 г., а потом производство стало самым крупным в Европе. Пять лет спустя начался выпуск машин с горизонтальной загрузкой, в которых уже было четыре автоматические программы.

В середине восьмидесятых компания стала частью концерна Electrolux, автоматические приборы стали выпускаться серийно. К тому моменту уже появилась возможность регулирования потребления воды и электроэнергии.

На отечественном рынке оборудование для стирки под маркой Zanussi появилось в 1994 г.

• Стиральные машины Аристон.
• Стиральные машины Самсунг Эко бабл.

Коды неисправностей, связанных с заливом и сливом воды

E11 – в бак машинки не заливается вода или поступает очень медленно. Причины такой ошибки следующие:

• неработоспособен наливной клапана или пробой его электрики;
• перегорела обмотка наливного клапана (в норме сопротивление равно 3,75кОм);
• засор заливной системы или недостаток напора воды в системе водоснабжения.

E13 – в днище машинки просачивается вода.

E21 – отработанная вода не сливается после стирки из бака. Стоит проверить:

• систему слива на предмет засора;
• обмотку помпы, в норме сопротивление равно 170 Ом;
• электронную плату.

E22 – не отводится конденсат в процессе сушки.

E23 – сгорел полупроводниковый элемент (симистор), управляющий работой помпы, заменяют либо симистор, либо плату.

E24 – прогорела дорожка от симистора, управляющего помпой.

EC1 – произошла блокировка наливного клапана.

EF1 – забился дренажный фильтр, засорился шланг, истекло время ожидания слива воды.
