Пассивные и активные детекторы скрытой проводки: виды и особенности подбора надежного трассоискателя, обзор популярных моделей сканеров для поиска кабелей в стенах, их плюсы и минусы, советы по примен

Лучшие модели

Несмотря на достаточно узкую специализацию приборов, изготовлением подобных устройств занимаются многие производители. В современном доме требуется большое количество розеток, мощной проводки, разведенной по всем комнатам. Ремонтникам приходится часто выполнять поиск скрытых объектов, чтобы не создать серьезные проблемы. Поэтому, в продаже имеется немало моделей детекторов, обладающих разным набором функций. Их можно условно объединить в группы по стоимости и функциональному наполнению.

Рассмотрим их по отдельности:

Бюджетные детекторы для бытового использования

Это устройства, стоимость которых находится в пределах 1-3 тысяч рублей.

Среди них можно выделить следующие модели:

Stanley S100 STHT0-77403

Прибор, способный определить наличие проводки с переменным током на глубине до 51 мм. Обычный металл и древесину обнаруживает на глубине до 19 мм. Калибровка проста, выполняется одним нажатием на кнопку. Два вида индикации — звук и светодиод.

Плюсы прибора — простота работы, малый вес, компактность, эффективность.

Минусы — довольно малая емкость батареи.

Condtrol Drill Check

Есть и другие бюджетные модели, которые на рынке представлены гораздо шире профессиональных. Они дешевы и просты в работе, поэтому спрос на них стабильно высокий.

Профессиональные модели

Отличие профессиональных моделей заключается в повышенной точности, функционале, способности работать в сложных условиях.

Популярные модели:

Ресанта ДМ-2

Удобный прибор с резиновыми элементами на корпусе, что позволяет надежнее его удерживать. Вес — 240 г. Светодиодная индикация, автоматическое отключение после 5-минутной неактивности.

Достоинства — удобство, компактность, простота в использовании (всего 3 кнопки).

Недостатки — малая чувствительность (всего 50 мм), быстрый разряд батареи.

Профессиональные приборы обладают большим разбегом в функционале и стоимости. Есть устройства ценой около 500 рублей, имеются модели стоимостью 15-18 тыс. и более. Поэтому, выбирать их сложнее, но и эффективность работы на порядок выше, чем у бытовых приборов.

Высокоточные аппараты

Это приборы, дающие наиболее точную информацию о скрытом объекте. В частности, они способны показать расстояние до проводки (глубину размещения в стене).

Популярные модели:

Elitech Д 100

Высокоточные приборы часто уступают профессиональным, поскольку производители делают основную ставку на многофункциональность и надежность конструкции.

Как правильно выбрать

Выбирая устройство для поиска скрытой проводки, необходимо понимать, зачем оно вам нужно. Если требуется только найти проводку, можно обойтись недорогими моделями, которые сравнительно неплохо справятся с поставленной задачей. Для поиска трубопроводов либо каркасов нужно более чувствительное оборудование, способное работать в нескольких режимах, или два разных прибора, что обойдется дороже.

Другим важным параметром является глубина, на которую прибор способен просканировать стену. Не стоит приобретать самые дешевые индикаторы: обычно они способны «прощупать» стену не более чем на 20 мм, а штукатурка имеет толщину 40 мм, то есть пользы от такого устройства не будет. Не стоит экономить на глубине сканирования: чем глубже прибор способен распознавать предметы, тем лучше.

Важную роль играет и тип оповещения. Бывает их три:

• звуки;
• световой сигнал;
• отображение информации на экране.

Звуки отличаются тональностью и бывают разной длительности. По ним можно понять, какой предмет найден.

Зачастую прибор оснащается светодиодами, сигнализирующими об обнаружении коммуникаций или скрытой проводки. На дорогом устройстве, зная схему цветов, можно точно определить местоположение предмета и понять, что именно было обнаружено.

Жидкокристаллический экран – наиболее точный и удобный способ идентификации находок. Прибор отображает всю информацию на дисплее. Однако стоит такое приспособление значительно дороже аналогичных моделей без крана. С расшифровкой сигналов не возникнет никаких проблем. Обнаружение металла или кабеля может вдобавок сопровождаться звуками.

Детектор скрытой проводки какой фирмы лучше выбрать

В наш ТОП вошла продукция 7 наиболее известных брендов, заслуживших доверие покупателей:

• Rexant – российская торговая марка, под которой реализуются разъемы, расходные материалы и инструмент китайского производства, предназначенный для создания кабельных сетей. Фирма также производит измерительные приборы и сигнализаторы для обнаружения скрытой проводки в стенах. Они работают в автоматическом режиме, оповещают об обнаружении звуковым и цифровым сигналом, весят не много (около 150 г).
• Precision Mastech Enterprises Co. – гонконгский производитель измерительного оборудования разнообразного назначения. Его тестеры интересны тем, что не повреждают изоляцию и обнаруживают даже неисправную проводку. С их помощью не приходится ломать стены при ремонтных работах, результаты выдаются на экран и с помощью звукового сигнала. Трассоискатели фирмы имеют компактные размеры и долго работают от одного комплекта батареек.
• Duwi – польская фирма, выпускающая электрооборудование и различные измерители. Ее приборы универсальны и применяются для обнаружения как проводки в стенах под напряжением, так и различных металлов. Детекторы скрытой электропроводки данной компании отличаются большой глубиной выявления (около 30 мм), наличием нескольких режимов работы и удобным экраном для считывания.
• Зубр – российский производитель электро-, бензо-, сварочного оборудования. Сигнализаторы скрытой проводки этой компании находят ее на глубине до 40 мм. Они удобны в использовании благодаря подсвечиваемому экрану, звуковой и графической индикации поиска, эргономичной форме и небольшому весу (около 200 г).
• Allsun – китайское предприятие, выпускающее измерительные приборы. Его искатели скрытой проводки имеют глубину обнаружения примерно в 50 мм и работают в условиях широкого диапазона температур – от -7 до +40°C. Их вес составляет около 150 г, корпус делается из пластика, питаются они от батареек, которые обычно входят в комплект. Сканеры детектируют кабеля питания переменного и постоянного тока.
• Элтес – украинский научно-технический центр, который с 2001 года производит электроизмерительные приборы. Его сигнализаторы имеют широкий диапазон чувствительности, от 1 до 4 градаций и опцию самоконтроля, отличаются небольшим весом (около 250 г) и сроком службы порядка 10 лет. С помощью сканеров фирмы обнаруживаются не только скрытые провода, но и обрыв кабелей, перегоревшие предохранители.
• Bosch – немецкий производитель электрооборудования, бытовой и строительной техники. Детекторы компании просты в управлении, осуществляемом с помощью одной кнопки, определяют не только электропроводку, но и металлы (цветные и черные). Они сканируют стены на глубину до 7 см и имеют гарантию сроком до двух лет.

Профессиональные приборы для поиска

Существует множество методик, позволяющих узнать место прокладки кабелей. Они основаны на использовании приборов, способных детектировать провод без прямого контакта. К ним относятся следующие устройства:

• электромагнитный детектор скрытой проводки;
• индикаторная отвертка;
• металлодетектор;
• мультиметр и полевой транзистор;
• комбинированный детектор.

Электромагнитный детектор скрытой проводки

Электромагнитные детекторы — это профессиональные приборы, выпускаемые для обнаружения проводов. Их работа основана на регистрации переменных электромагнитных полей, идущих от проводника. Данный тип прибора требует, чтобы во время поиска по зондируемому кабелю протекал ток в 5-10 ампер. Это соответствует электрической нагрузке в 1-2 кВт.

Детектор для обнаружения проводов

Электромагнитный прибор для поиска проводки обладает хорошей точностью. Но есть один большой недостаток. Он способен обнаружить провод, если по нему протекает ток. Отыскать таким прибором разрыв цепи не удастся. Соответственно дом должен быть под напряжением, а исследуемая линия не иметь обрыва провода. Детектор такого типа отлично подойдет, если кабель в рабочем состоянии, а вам необходимо сделать отверстие в стене без лишних рисков.

Индикаторная отвертка

Самый дешевый метод обнаружения скрытой проводки. Индикатор стоит порядка 20-30 рублей. Он есть у каждого электромонтажника. Электрики используют его для поиска фазы и нуля. Если прикоснуться индикаторной отверткой к кабелю, она засветится. Дорогие модели способны издавать звуковой сигнал. Независимо от цены, прибор указывает на фазный провод, а на ноль — молчит.

Поиск кабеля с помощью индикаторной отвертки

Транзисторные модификации индикаторных отверток способны светиться без прямого контакта с кабелем. Чувствительность позволяет обнаружить фазный провод на расстоянии до 20 мм. Поэтому, если токоведущая жила находится на незначительной глубине, прибор обнаружит ее

Важно, чтобы провод находился под напряжением, а индикатор был транзисторным

Металлодетектор

Этот прибор часто называют металлоискателем. Он применяется для определения наличия металла в толще земли на глубине около одного метра. Если в стенах нет металлической арматуры, ничего не мешает воспользоваться металлоискателем для поиска проводки.

Применение металлодетектора выигрывает перед другими способами поиска. Для обнаружения провода необязательно, чтобы кабель был под напряжением. Прибор разработан для поиска на больших глубинах, поэтому легко способен найти провод в стене на расстояниях 1-5 см. На такой глубине обычно прокладываются кабеля.

Мультиметр и полевой транзистор

Определение скрытой проводки мультиметром подходит радиолюбителям. Чувствительный элемент для поиска придется спаять своими руками. Помимо измерительного прибора пригодится полевой транзистор. Главное, чтобы его затвор обладал низким напряжением открытия и малой входной емкостью. Например, советские элементы серии КП103 или импортные 2SK241. В качестве прибора допустимо использовать и старый стрелочный тестер.

Мультиметр переводится в режим измерения большого сопротивления. Обычно это диапазоны до 200 ком или 2 Мом. Щупы прибора подключаются к переходу сток-исток. Затвор остается висеть в воздухе. Для повышения чувствительности поиска к нему следует припаять кусочек проволоки. Длина и форма отрезка подбираются опытным путем

Во время сборки устройства необходимо соблюдать осторожность. КП103 — не самые дешевые транзисторы. Они легко повреждаются статическим электричеством

Они легко повреждаются статическим электричеством.

Комбинированный детектор

Комбинированные искатели скрытой проводки — это класс приборов, обладающих несколькими чувствительными элементами. Например, металлоискатель и электромагнитный детектор в одном компактном корпусе. Два типа сенсора, работая одновременно, исключают недостатки и погрешности друг друга.

Комбинированные приборы стоят дороже своих более простых собратьев. Человек, который ищет неисправность сети, может на свое усмотрение включать или выключать тот или иной тип датчика или пользоваться несколькими одновременно. Все зависит от опыта работы с детектором и состояния исследуемой проводки.

Сводная таблица технических характеристик сканеров проводки

Для наглядности я подобрал те рабочие характеристики, которые более важны при эксплуатации домашнему мастеру и свел их в таблицу.

Понимаю, что на выбор еще влияет стоимость прибора и условия его приобретения. Однако, цена — величина меняющаяся. Ее можно узнать, если ввести в Гугл или Яндекс название прибора и слово купить.

Поисковая машина подберет вам множество вариантов, из которых вы сможете выбрать оптимальный вариант.

Марка детектора скрытой проводки	BOн3 SCH GMS 120 Professional	MASTECH MS6906	UNI-T UT387B	Дятел Е121	Детектор скрытой проводки Floureon	Skil detector 550	ADA Wall Scanner 80
Масса, кг	0,27	0,25	0,195	0,12
Обнаруживает материалы	Дерево, металл, проводка	Дерево, металл, проводка	Дерево, металл, проводка	Дерево, металл, проводка	Металл, проводка	Дерево, металл, проводка
Калибровка	Авто	Ручная	Авто	Ручная	Авто	Авто
Глубина поиска металла, см	12	3-5	8	7,6	8,0	8,0
Глубина поиска проводки, см	5	До 7,5	8	7,6	5,0	5,0
Глубина поиска цв. металла, см	8	8	7,6	6,0	6,0
Глубина поиска дерева, см	3,8	3-5	2	3,8	2,0
Макс. глубина поиска, см	12
Питание	Батарея 9 В	Батарея 9 В	Батарея 9 В	Батарея 9 В	Батарея 9 В	Батарея 9 В	Батарея 9 В

Сводная таблица рабочих характеристик имеет не заполненные ячейки. Просто я все данные брал из технических паспортов, опубликованных производителями, а какие-то параметры не нашел.

Если у вас имеются такие приборы, то можете дополнить эти сведения через раздел комментариев.

Вообще, собирая информацию с сайтов производителей, я заметил одну странную особенность: ни один завод не дает 100% гарантии на точность определения конечного результата.

Даже Бош в своем паспорте специально оговаривает, что на точности работы прибора сказывается много сопутствующих факторов, которые необходимо учитывать на месте измерения.

К ним относятся:

• сильные магнитные и электрические поля;
• наличие посторонних металлических предметов разных размеров;
• влажность стены и ее токопроводящие свойства;
• проложенные поблизости другие скрытые провода;
• наводки напряжения;
• другие случайные явления.

Поэтому следует дополнительно в обязательном порядке смотреть проектную и исполнительную строительную документацию, сверяться с ней при работе. Вот только выполнить эти рекомендации Boch на практике для нас бывает весьма сложно. Нам остается учесть все эти факторы, хорошо изучить и выполнять требования инструкции по калибровке и замеру детектором, учитывать возможность его ошибки.

Кстати, проводившиеся тесты измерения одной и той же стены со спрятанной проводкой разными детекторами показали немного отличающиеся результаты.

Отдельные личности задаются вопросом, как можно воровать электричество и как обмануть детектор скрытой проводки, когда Энергонадзор станет проверять их хозяйство. Хочу сразу предупредить, что это очень плохая затея, которая практически сразу обречена на провал. Опытный мастер, да еще сильно материально заинтересованный, легко решает такие задачи.

В целом же приборы для поиска скрытой проводки значительно облегчают деятельность домашнего, да и профессионального электрика. К их результатам следует подходить творчески, учитывая, что чем больше нагрузка на проводку, тем меньшую ошибку сканер может допустить.

Основным недостатком их конструкции является то, что при возникновении неисправности производитель рекомендует отказаться от ремонта и советует просто приобрести другой прибор. Это тоже надо учитывать при покупке. Напоминаю, что сейчас вам удобно поделиться своим опытом эксплуатации таких детекторов с другими читателями сайта в разделе комментариев. Он будет полезен многим людям.

Лучшие варианты

В этом разделе мы попытались собрать наиболее удачные по отзывам модели обнаружителей скрытой проводки. Как обычно, на одну и ту же модель порой есть противоположные отзывы. Мы постарались отобрать те, у которых количество позитивных отзывов значительно превышает негативные.

Индикатор скрытой проводки нужен даже когда требуется в бить гвоздь

Детектор проводки Дятел

Этот аппарат выпускается в Украине, стоит относительно немного 25-30$. Получил в три раза больше положительных оценок, чем отрицательных. Может использоваться для нахождения проводников под напряжением. При работе свет не выключать, а сеть желательно чем-то нагрузить (например, включить лампу). Провода под напряжением определяет успешно, но если проводник уложен в пластиковой трубе, он его не видит.

Дятел — прибор обнаружения скрытой проводки

Прибор для обнаружения скрытой проводки Дятел имеет четыре режима чувствительности:

1. определяет местоположение проводника с точностью до 10 мм;
2. до 100 мм;
3. до 300 мм;
4. до 700 мм.

То есть, начинать работу надо включив 4-й режим. При приближении к проводнику, начинает мигать светодиод, раздается писк. Чем ближе к проводнику, тем мигание чаще, звук громче. Выяснив границу наиболее интенсивных сигналов ставим отметку на стене. Операцию повторяем с другой стороны. Далее переключаем режим и поиск начинаем с уже обозначенных границ. Так, постепенно, находим местоположение проводника с точностью до 1 см в обе стороны.

Bosch DMF 10 Zoom

Этот прибор имеет жидкокристаллический монитор и два режима работы: определение металла (магнитного и немагнитного), древесины и проводки. Есть режим Zoom для увеличения чувствительности прибора. Но его включение приводит к тому, что детектор начинает реагировать не только на проводку, например, но и на расположенные вблизи металлические стойки или прутья арматуры.

Bosh dmf 10 zoom

При приближении к искомому объекту включается звук и световая индикация. На экране прибора светится шкала, по которой можно определить насколько близко находится прибор к проводнику — чем ближе, тем больше закрашенных полосок на шкале.

Также на дисплее высвечиваются графические изображения найденных материалов:

• перечеркнутый магнит означает немагнитный металл (алюминий, например);
• молния с делениями — проводка под напряжением;

Для того чтобы можно было нормально находить объекты, необходимо изучить инструкцию по эксплуатации. Там описано много нюансов, которые позволят правильно истолковать различные ситуации и не ошибиться при работе.

Определить скрытой проводки Bosch GMS-120

Еще один детектор знаменитой фирмы. Кроме проводки и металлов ищет древесину. Есть три режима работы:

1. металлы магнитные и немагнитные;
2. проводка;
3. древесина.

Имеет неплохие отзывы, от предыдущего вариант отличается отсутствием функции Zoom. Зато посреди корпуса есть отверстие, через которое можно отметить на стене место прохождения проводника или наоборот, место, свободное от всяческого металла — для безопасного сверления в стене, потолке или в полу.

Из всех отзывов можно вывести несколько практических рекомендаций:

• если прибор «звенит» по всей стене, прикоснитесь второй рукой к стене (уберите наводки), работать будет нормально;
• если не разберетесь в показаниях, прочтите инструкцию, там все описано четко — в каких случаях использовать какие режимы.

В общем, при определенном опыте, можно довольно точно определить где находится проводка.

Прибор ПОСП 1

Продукт отечественного производства хорош тем, что позволяет не только обнаружить проводку под напряжением. Он может даже найти обрыв провода в стене. Для этого включенный прибор надо вести вдоль проводника. Пока провод цел, включена световая индикация. В месте, где индикатор потухнет и будет обрыв. Для уверенности провести подобную операцию с другой стороны (можно тест повторить дважды).

Стоит данное устройство немного — 20-25$, но популярность у него не очень высокая, отзывов не нашлось.

7. Детектор проводки ELITECH Д 80

Продолжает рейтинг недорогой бытовой детектор — ELITECH Д 80. Устройство легкое и компактное. Размерные параметры корпуса: длина – 147 мм, ширина – 68 мм, толщина — 27 мм. Вес устройства 120 г. Автономное время работы за счет батарейки крона. Заряда хватит на 6 часов работы. Точность измерения около 1 см. Сенсорный детектор применяется для проверки стен, потолков и полов на наличие металлических объектов, кабелей под напряжением и армирующихся конструкций.

Производители предусмотрели обрезиненные вставки на рукоятке прибора, которые обеспечивают удобный захват. У детектора имеется светофорная система встроенного светодиода. Это оказывает положительный эффект на обнаружение скрытых конструкций и проводов. Об обнаружении скрытых объектов сообщает световой и звуковой индикаторы, встроенные в прибор. Глубина обнаружения электропроводки – 50 мм. Продается ELITECH Д 80 с чехлом.

Средний рейтинг – 4.3

Средняя цена – 4195 рублей

Плюсы:

• Хорошо определяет металл в кирпичных стенах.

• Обнаруживает провода, находящиеся под током.

• Имеет звуковые и световые индикаторы.

• Оснащен дисплеем с подсветкой.

Лучшие модели детекторов

Выявление проводов можно проводить с помощью различных определителей.

Tester Bosch GMS 120 Professional

Детектор имеет среднюю цену, но при этом является профессиональным прибором. Может определять скрытую или повреждённую проводку на расстоянии около 6 сантиметров для металлов и 12 для дерева или пластмассы. Чем больше расстояние от прибора до предполагаемого провода, тем больше погрешность.

Модель от «Бош»

Bosch работает от батареек или от аккумулятора, идущего в комплекте. Может найти провода, сделанные из конкретных металлов, способен качественно проверить местонахождение проводки вне зависимости от влажности. Весит около 300 грамм. Имеет три режима работы:

• Гипсокартон. Проверка различных объектов, находящихся в стенах и кровле из гипсокартона.
• Металл. Может проверить, где находятся металлические изделия, как магнитные, так и не магнитные, находящиеся в любом материале.
• Токопроводящий кабель. Определяет электрические провода, которые находятся под напряжением от 110 до 230 вольт.

Спустя пять минут бездействия, автоматически отключается. Неопытному пользователю может быть сложно настроить прибор и разобраться с инструкцией. Цена — около 6000 рублей*.

Вам это будет интересно Особенности амперметра переменного тока

Mastech MS6906 — металлоискатель «3 в 1»

Детектор, который будет необходим людям, занимающимися строительными, электромонтажными и отделочными работами профессионально. В первую очередь, используется для поиска металлов и других посторонних материалов в стенах и прочих поверхностях. Прибор имеет небольшие размеры. Глубина обнаружения для стали — 3 см, для меди — 6 см, для электропроводки — 7 см. Способен точно определить:

• Однофазную и трёхфазную проводку с постоянным или переменным напряжением.
• Скрытые элементы из дерева и металла.
• Трубы из металла.

Модель от «Мастеч» с автоотключением Не способен точно определить:

• Влажные деревянные элементы.
• Комбинированные материалы.
• Два и более проводов, находящихся в цепи под напряжением.

Автоотключение срабатывает через семь минут после бездействия. Цена — около 2000 рублей.

UNI-T UT387B

Глубина обнаружения чёрных металлов — 8 см, цветных металлов — 8 см, проводки под напряжением — 5 см, древесины — 2 см. Питание идёт от щелочной батарейки, которая в комплекте не идёт. Автоотключение происходит спустя пять минут ожидания. Цена — около 3000 рублей.

Модель от «Юни-т» работает от одной батарейки

Skil detector 550

Детектор, который также способен найти дерево, проводку, цветные и чёрные металлы. Глубина обнаружения стали — 8 см, меди — 6 см, дерева — 2 см, электропроводки — 5 см. Имеет отдельные режимы для поиска цветных и чёрных металлов, и для поиска электропроводки. У прибора компактные размеры и небольшой вес — около 300 гр. Питание от батареек. Цена — около 4000 рублей.

Модель от «Скил» легка

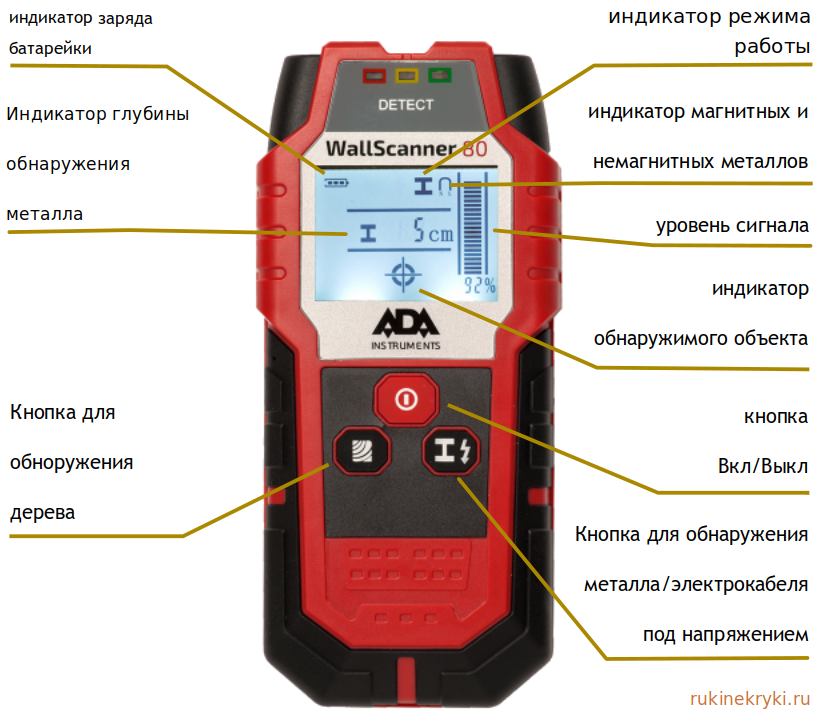

ADA wall scanner 80

Детектор способен обнаружить провода, деревянные и металлические элементы. Делает он это при помощи электрического сигнала. Корпус устройства имеет защитные накладки, а экран оснащён подсветкой. Глубина обнаружения стали — 8 см, меди — 6 см, электропроводки — 5 см, дерева — 2 см. При переключении детектора в режим поиска электропроводки, вопреки всему, точность обнаружения может страдать, поэтому лучше всего поставить аппарат в режим обнаружения металлов. Также минусом является то, что на гаджете не предусмотрено ничего для оставления отметок. У неопытных пользователей техники могут возникнуть существенные проблемы с настройкой данного прибора. Время автономной работы на одной батарейке составляет 6 часов. Цена — около 3000 рублей.

Выбирать необходимо по требованиям

Детекторы скрытой проводки являются полезными приборами не только для профессионалов, занимающихся ремонтными, отделочными или электромонтажными работами, но и для простых людей. Выбирать гаджет стоит исходя из целей, для которых он будет использоваться. Кому-то может хватить самого простого функционала, а кому-то будет необходим дорогой многофункциональный прибор.

* Цены актуальны по состоянию на январь 2020 года

Способы поиска

Для поиска проводки можно привлечь специалиста, а можно провести самостоятельный поиск с помощью специально разработанных приборов и инструментов. Который из этих вариантов выбрать, каждый решает самостоятельно.

Приборы

1. Пробник MS-158M, MS-48, MS-18 – кроме проводки находят металлические вкрапления в стене (гвозди, шурупы и др.), реагируют на арматуру плит на глубине до 5 см.
2. Сигнализатор Е121 «Дятел» – реагирует на электромагнитное поле и определяет обрывы проводов, находящихся под напряжением на глубине до 7 см.
3. ПОСП-1 – определяет наличие переменного электричества, обрывы проводов.

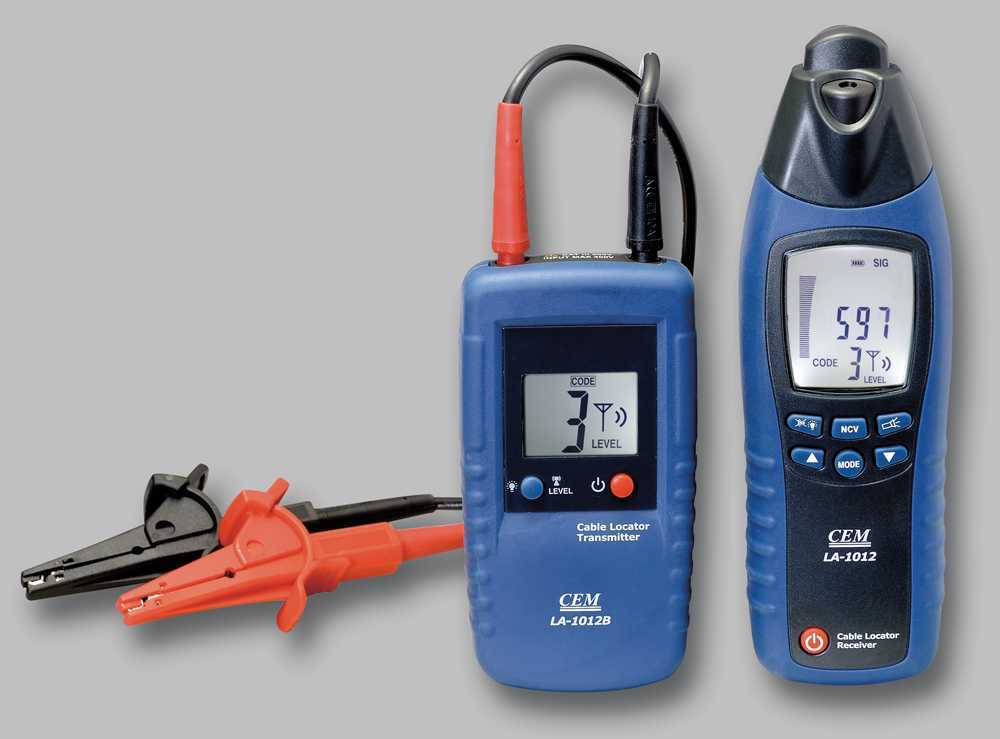

4. CEM LA – 101 – реагирует на электромагнитное поле, определяет обрывы проводов.
5. Бесконтактный датчик ExtechDA30 – определяет электромагнитное поле переменного напряжения. Работает с кабель-каналами, экранированными проводами, распределительными коробками.
6. MS58M – реагирует на металлы, напряжение в проводах не требуется.
7. Устройство обнаружения скрытой проводки «ОСП» – для точного и быстрого поиска обрывов электропроводки. При использовании генератора (поставляется в комплекте) находит отключенные от электричества провода. Находит медь на глубине до 30 см.

Различные типы тепловизоров – запредельно дороги, но четко выявляют проводку под напряжением и ее обрывы.

Сканер

Основное отличие сканеров от других приборов, которые применяются для обнаружения электропроводки, в том, что они могут «видеть» не только провода.

1. Детектор Black&Decker BDS300 – находит электропроводку, цветные и черные металлы, дерево.
2. Детектор металла ZirconTriScannerPROSL – кроме поиска металлов, во всех режимах эксплуатации сканирует электропроводку под напряжением.
3. Детектор Skil 0550 AA – жидкокристаллический индикатор, кроме поиска металлов, во всех режимах эксплуатации сканирует электропроводку под напряжением.
4. Цифровой детектор Bosch PDO Multi – самый бюджетный из семейства Bosch, определяет проводку под потенциалом (фазу), материалы внутри стен и глубину их залегания.

Мультиметр

Мультиметром принято называть приборы, которые способны заменить несколько других приборов. В нашем случае мультиметр объединяет в себе амперметр, омметр, вольтметр.

Самыми распространенными для поиска электропроводки являются:

1. Тестер – мультиметр LA-1014 – точно определяет местонахождение обесточенных и проводов под напряжением, состояние компьютерной и телефонной линий, места обрывов, перехлестов, замыканий.
2. Тестеры GVD-504A, GVD-503, GVT-92, VP-440 – анализируют состояние скрытого кабеля, определяют места обрывов.

Различных приборов, которые предназначены для поиска проводки, огромное количество. Использование большинства приборов требует опыта в работе для правильного различения сигналов, которые от них поступают.

С помощью смартфона, телефона

Необходим смартфон или телефон, оборудованный магнитным датчиком и специальной программой Metal Detector, предназначенной для поиска металлов.

Определяет местонахождение провода по электромагнитному полю, возникающему в проводах под напряжением.

Также такой искатель способен найти место разрыва провода и арматуру в панельных домах. Работа такого индикатора не отличается качеством и требует предварительных тренировок.

Точность поиска зависит от положения прибора относительно сканируемой поверхности.

Индикаторная отвертка

Поиск индикаторной отверткой – самый простой и дешевый вариант. Определяет электромагнитное поле с точностью по ширине поиска от 10 до 20 см.

Такая отвертка может быть использована для проверки целостности цепи. Обесточенные и экранированные провода не «видит». Обнаруживает электропроводку на небольшой глубине.

Без приборов

Удалить со стен обои и определить наличие проводки по неровностям штукатурки.

Такой способ применим, только если поверхность панели полностью не заштукатурена, а способ укладки проводов в штробы.

Использовать карту обозначения электропроводки (очень ненадежный способ даже в новых квартирах, т.к. карта далеко не всегда соответствует проделанной электриками работе).

Профессионально установленная электропроводка должна находиться в 15 см параллельно потолку, и вертикально вверх, от розеток и выключателей.

В панельных домах, проводка может быть уложена по кратчайшему пути (по диагонали) от распределительных коробок, а в домах с многократными ремонтами, вообще беспорядочно.

Лучшие недорогие детекторы скрытой проводки

Из 9 востребованных моделей бюджетных индикаторов скрытой проводки были выделены 3 самые популярные. Основанием для их выбора послужили положительные отзывы, надежность, доступность и узнаваемость сканеров.

DSL-8220S

Детектор DSL-8220S – это простое и надёжное устройство, позволяющее найти фазный проводник на глубине до 20 мм. Прибор имеет водозащитный корпус и оснащён звуковым и световым индикаторами обнаружения, что позволяет своевременно реагировать на находку. Для более точного результата предусмотрена возможность ручной регулировки чувствительности. Основной зоной сканера является вся передняя торцевая часть корпуса. Сигнализатор достаточно долго функционирует от батарейки типа «Крона». Схема его работы предполагает, что в качестве антенны используется корпус прибора.

Достоинства

• Лёгкий и компактный, размеры – 195x50x20 мм;
• Простой в управлении;
• «Видит» предметы под штукатуркой, деревом, пластиком, кирпичом;
• Доступная стоимость;
• Обнаруживает кабеля разных типов – антенные, телефонные, электросети.

Недостатки

При частом использовании сбивается в показателях и требует калибровки.

Прибор «DSL-8220S» производится и в Китае, и в РФ. Большинство пользователей хорошо отзываются именно о моделях российской сборки, и рекомендуют приобретать только их. Также во время эксплуатации сканера замечено, что его чувствительность выше, если провода не находятся под напряжением.

MS8902B Mastech

Индикатор MS8902B – это компактное устройство, которое легко помещается в карман куртки или рубашки. Прибор помогает быстро и точно найти скрытую проводку в различных типах материалов (бетон, кирпич, гипсокартон) и определить в ней кабеля с переменным напряжением от 12 до 600 В. Устройство также можно использовать в качестве узконаправленного металлоискателя, но глубина определения тут уменьшается до 2.5 см. Сканер имеет хорошую чувствительность, которую можно регулировать. При ее уменьшении без проблем определяется фаза и ноль в розетке.

Достоинства

• Лёгкий и компактный, сделан в форме фломастера;
• Простой в использовании;
• Многофункциональный;
• Два режим работы;
• Находит обесточенную проводку;
• Большой диапазон поиска;
• Доступная стоимость.

Недостатки

• Настройки не сохраняются после выключения тестера;
• Не предназначен для использования в профессиональных целях.

Прибор для поиска электропроводки MS8902B отлично зарекомендовал себя как простое и многофункциональное устройство, предназначенное для домашнего использования. Однако опытные пользователи отмечают, что данный детектор не предназначен для поиска обрыва в проводах, так как сигнал сканера наводится на остальные кабеля и звенит вся «коса» проверяемой электропроводки.

Duwi 26032 5

…Протестировав прибор Duwi 26032 5, мы убедились в его возможности находить в стене обычные провода, кабеля под напряжением и даже арматуру. Несколько разочаровал небольшой диапазон поиска до 15 мм. Но в целом устройство вполне может предупредить удар током во время ремонтных работ и полностью оправдывает потраченные на него средства…

Мнение эксперта

Тестер Duwi 26032 5 – малогабаритное устройство, с помощью которого можно определить месторасположение скрытых конструкций из чёрного и цветного металла и электропроводку. Данный детектор актуален при ее расположении на глубине до 30 мм и она должна находиться под напряжением. Для поиска не запитанных элементов сети тут есть режим металлоискателя, но в этом случае глубина уменьшается до 24 мм. Устройство оснащено регулятором уровня чувствительности, при обнаружении подаётся как звуковой, так и световой сигнал.

Достоинства

• Удобный, хорошо держать в руке;
• Широкий диапазон применения;
• Вес в 0.2 кг;
• Долго работает от одной батарейки;
• Прост в использовании;
• Недорогой.

Недостатки

Небольшая площадь поиска.

Рейтинг лучших производителей

Если говорить о рейтинге лучших, то китайские товары не на последнем месте, напротив, они занимают лидирующие позиции благодаря небольшой цене, удобству использования и качеству сборки.

При выборе подобного инструмента стоит обращать внимание на производителя, если не хочется, чтобы средства были потрачены впустую. Если планируется выполнять монтажные работы на электрических сетях, тогда стоит присмотреться к Wera. Их изделия поставляются в продажу с диэлектрическим покрытием и крестообразным шилом на конце

Изготавливаются отвертки из качественных и надежных материалов. При работе в сложных условиях лучше отверток от компании MATRIX просто не найти, поскольку они позволяют дотягиваться до точки даже в труднодоступных местах

Их изделия поставляются в продажу с диэлектрическим покрытием и крестообразным шилом на конце. Изготавливаются отвертки из качественных и надежных материалов. При работе в сложных условиях лучше отверток от компании MATRIX просто не найти, поскольку они позволяют дотягиваться до точки даже в труднодоступных местах.

Изделия KRAFTTOOL используются при необходимости долго ввинчивать и выкручивать болты, а вместе с тем проверять напряжение по ходу выполнения поставленной задачи. Работают такие индикаторные отвертки от батарейки.

Китайский производитель FIT предлагает бюджетный инструмент с большим количеством функций. Что касается качества, то оно на среднем уровне.

Если хочется индикаторную отвертку, которая будет отвечать всем требованиям, тогда стоит обратить внимание на изделия немецкой фирмы GROSS. Эти изделия зарекомендовали себя только с хорошей стороны, поэтому и ценятся профессионалами. Есть и американские изготовители, которых ценит потребитель, и один из них – Stanley

Первостепенно профессионалы и любители отмечают удобство использования индикаторных отверток этой марки

Есть и американские изготовители, которых ценит потребитель, и один из них – Stanley. Первостепенно профессионалы и любители отмечают удобство использования индикаторных отверток этой марки.

Есть и наши отечественные модели, заслуживающие не меньшего внимания. Можно взять в качестве примера бренд STAYER, поставляющий на рынок изделия по доступной простому обывателю цене. При этом качество находится на высоком уровне, а кроме того, радует долговечностью.
