Типы циркуляционных насосов для отопления, какие лучше
Циркуляционные насосы для систем отопления подразделяются на мокрые и сухие.
Мокрый
Электрический двигатель отделён от воды уплотнительными кольцами. Последние вращаются в течение эксплуатации, касаясь друг друга. Между их поверхностями находится небольшой слой жидкости, который служит герметиком для соединений. Последнее возможно благодаря разности давлений в атмосфере и системе отопления. Несмотря на отсутствие прямого контакта ротора с водой, насос получил название мокрого.

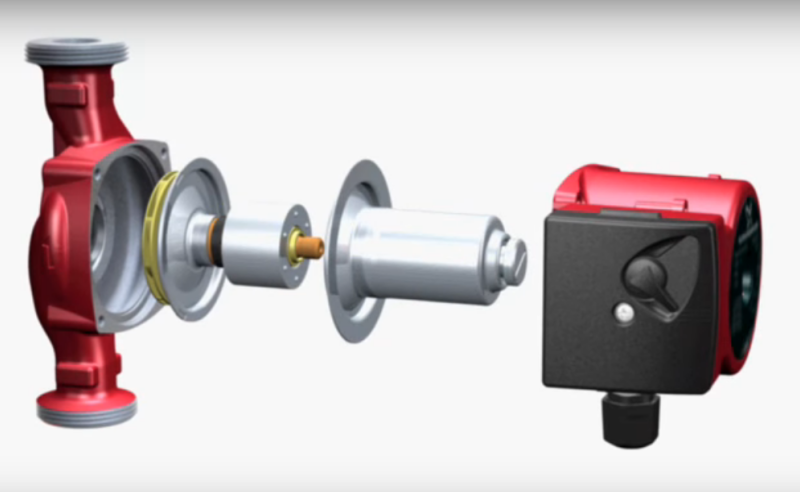

Фото 1. Схема устройства циркуляционного насоса мокрого типа. Стрелками указаны части прибора.
Основным преимуществом является длительная эксплуатация. Герметичное устройство способно работать до трёх лет без замены колец, несмотря на их износ. Это действительно, если не возникало аварийных ситуаций.
Конструкция убирает из обслуживания смазку и охлаждение двигателя. Обе функции выполняет теплоноситель, частично поступающий внутрь. Для питания используют электрические сети как на одной, так и на трёх фазах, в зависимости от мощности установки. Для облегчения монтажа подобные насосы снабжают специальными фланцевыми соединениями или стандартной резьбой. Вид зависит от производительности.
Приборы мокрого типа обладают следующими преимуществами:
- бесшумностью работы;
- небольшим размером, малой массой;
- низким потреблением электрической энергии;
- длительностью эксплуатации без необходимости обслуживания;
- лёгкостью настройки и ремонта благодаря модульной конструкции.
Главный недостаток мокрого циркуляционного насоса — низкий коэффициент полезного действия. КПД редко превышает 50%. Это связано с невозможностью герметизации двигателя при увеличении его размеров. Поэтому подобные приборы применяют в небольших системах отопления, например, в частных домах.
Внимание! Необходимо обратиться к специалистам для монтажа. Это обеспечит бесперебойную работу, в течение которой теплоноситель будет поступать к подшипникам, смазывая их
Сухой
Благодаря конструкции, ротор не взаимодействует с теплоносителем. Насосы обладают большим, в сравнении с мокрыми, коэффициентом полезного действия, около 80%. Но есть два важных недостатка:
- Высокий шум в процессе эксплуатации. Проблема решается установкой звукоизоляции в помещении с насосом.
- Необходимость часто менять фильтры для воды и воздуха. Сухое устройство требует чистить среду, поскольку в течение работы возникают завихрения, которые притягивают пыль. Последняя может привести к поломке, повреждению герметичности. Контроль запылённости позволит увеличить длительность работы устройства.
Фото 2. Циркуляционный насос сухого типа от производителя Wilo. Подобные приборы гораздо больше изделий с мокрым ротором.
Циркуляционные насосы сухого типа делят на 3 разновидности:
- горизонтальные, в которых, соответствуя названию, двигатель расположен параллельно земле, а патрубки — на торце;
- вертикальные, с мотором, установленным перпендикулярно полу и патрубками в одной оси;
- блочные, в виде шкафчиков, которые монтируют в стену.
Популярные производители и модели
Рассмотрим наиболее известных производителей циркуляционных насосов и их моделей:
WILO TOP-S 30/10 EM PN6/10
Это массивное устройство с чугунным корпусом и высокой производительностью — до 12 м3/час. Напор тоже немалый — обеспечивает подъем теплоносителя на 10 м. Средняя точка на графике дает подъем 6 м3 на 6 м. Режим работы трехскоростной. Недостатками этого прибора считают большую массу и вес, а также увеличенный пусковой ток.
BELAMOS BRS 25 / 8G
Российский бренд, но производится в странах Юго=Восточной Азии. При этом, соотношение цены и качества вполне удачное. Максимальная производительность — 5,28 м3/ч, а напор — 8 м. Внешне этот аппарат является полной копией немецкого Grundfos UPS, хотя по характеристикам он несколько уступает оригиналу.
Grundfos UPS 25-40 180
Оптимальный вариант для отопления частного дома средней величины. Мощность — 45 Вт, производительность — 2,93 м3/ч, напор — 4м. Конструкция мокрого типа, но качественно изолирована о протечек. Пользователи отмечают низкий уровень шума во время работы, качественную сборку, долговечность аппарата.
Aquario AC 254-180
Хороший вариант для частного дома с двухтрубной отопительной системой. Производительность составляет 1,8 м3/ч, что на первый взгляд маловато. Однако, для небольших систем этот насос — оптимальный вариант, который непросто отыскать. Корпус чугунный, мощность составляет 48 Вт. Низкая стоимость устройства является дополнительным плюсом.
Wilo Star-RS 30/6-180
Удачно подобранные характеристики этого насоса позволяют установить его в подвале двухэтажного дома. Он обеспечивает 5,5 м при производительности 3,5 м3/ч. Это сочетание дает возможность работать в системе, обслуживающей большую площадь. Потребляемая мощность — 84 Вт, что многовато, но низкая стоимость прибора уравновешивает этот недостаток.
Grundfos UPS 32-80
Этот образец мощного и прочного насоса способен перекачать 11 м3 жидкости в час. Корпус бронзовый, устойчивый ко всем нагрузкам, как механическим, так и к температурным. Напор 7,5 м позволяет работать даже в трехэтажных домах. Аппарат дорогой, но, по утверждениям владельцев, вполне соответствует этой стоимости.
Wilo Yonos PICO 25/1-6
Этот прибор оснащен электронным блоком управления. Напор — до 6 м, производительность — 3,7 м3/ч. Это не слишком много, но для двухэтажного дома среднего размера вполне подойдет. Имеется функция автоматического удаления воздуха, весьма полезная в частных отопительных системах. Дополнительный плюс — удобный способ подключения питания. Используется герметизированная колодка, которая просто защелкивается в гнезде.
Производители и цены
При выборе производителей циркуляционного насоса подход тот же, что при подборе любой дугой техники. Если есть возможность, лучше брать оборудование европейских производителей, которые на рыке уже давно. Самыми надежными в данном секторе считаются циркуляционные насосы Willo (Вилло), Grundfos (Грундфос), DAB (ДАБ). Есть и другие неплохие марки, но по ним надо читать отзывы.
| Название | Производительность | Напор | Количество скоростей | Подсоединительные размеры | Максимальное рабочее давление | Мощность | Материал корпуса | Цена |
|---|---|---|---|---|---|---|---|---|
| Grundfos UPS 25-80 | 130 л/мин | 8 м | 3 | G 1 1/2″ | 10 бар | 170 Вт | Чугун | 15476 руб |
| Калибр НЦ-15/6 | 40 л/мин | 6 м | 3 | внешняя резьба G1 | 6 атм | 90 Вт | Чугун | 2350 руб |
| БЕЛАМОС BRS25/4G | 48 л/мин | 4,5 м | 3 | внешняя резьба G1 | 10 атм | 72 Вт | Чугун | 2809 руб |
| Джилекс Циркуль 25/80 280 | 133,3 л/мин | 8,5 м | 3 | внешняя резьба G1 | 6 атм | 220 Вт | Чугун | 6300 руб |
| Elitech НП 1216/9Э | 23 л/мин | 9 м | 1 | внешняя резьба G 3/4 | 10 атм | 105 Вт | Чугун | 4800 руб |
| Marina-Speroni SCR 25/40-180 S | 50 л/мин | 4 м | 1 | внешняя резьба G1 | 10 атм | 60 Вт | Чугун | 5223 руб |

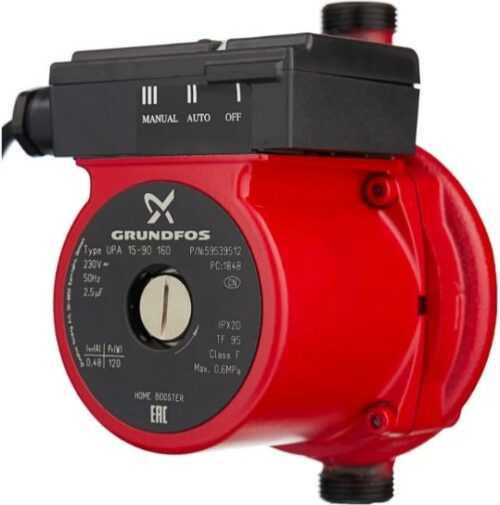

| Grundfos UPA 15-90 | 25 л/мин | 8 м | 1 | внешняя резьба G 3/4 | 6 атм | 120 Вт | Чугун | 6950 руб |
| Wilo Star-RS 15/2-130 | 41,6 л/мин | 2,6 м | 3 | внутренняя резьба G1 | 45 Вт | Чугун | 5386 руб |
Обратите внимание, что все технические характеристики представлены для перемещения воды. Если теплоноситель в системе — незамерзающая жидкость, необходим вносить корректировки. За актуальными для этого типа теплоносителей данными придется обращаться к производителю
В других источниках подобные характеристики найти не удалось
За актуальными для этого типа теплоносителей данными придется обращаться к производителю. В других источниках подобные характеристики найти не удалось.
Лучшие циркуляционные насосы малой мощности
Их назначение – перекачивание небольших объемов воды для поддержания стабильной циркуляции в малообъемных отопительных системах, рециркуляция ГВС. Еще один пример применения – циркуляционный насос для бассейна или большого аквариума. Он прогоняет воду через фильтр, очищая ее от загрязнений. Наши эксперты отобрали для рейтинга две модели, с лучшими отзывами покупателей.
Grundfos Comfort
Грундфос, насос циркуляционный для индивидуального горячего водоснабжения. Всем приходилось сталкиваться с проблемой, когда из горячего крана в ванной течет чуть теплая вода. Какое-то время приходится ждать, когда вода прогреется для нужного градуса. Пользователю достаточно установить циркуляционный насос, и проблема будет решена.
Корпус из латуни не подвергнется коррозии, не снижает качества воды. Монтаж выполняется просто, с использованием переходников и быстроразъемных соединений. Для защиты пользователя от ожогов, предусмотрен теплоизоляционный кожух из вспененного полипропилена. Двигатель вертикальный. Ротор мокрый, с постоянными магнитами. От статора отделен стаканом из нержавеющей стали. Шнур питания снабжен штекером, при необходимости снимается одним движением.
Достоинства:
- Потребляемая мощность 7 Вт;
- Расход 0,5 м3/час;
- Напор 1,4 метра;
- Легкий, полная масса 1,2 кг;
- Гарантия 2 года.
Недостатки:
Работает, даже ночью, расходуя лишнюю электроэнергию.

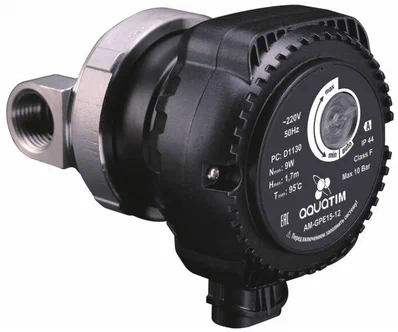

AquaTIM AM-GPE15-12
Циркуляционный насос для ГВС. Производится в Китае. Назначение – рециркуляция Корпус стальной, нержавеющий. Материал крыльчатки и ротора – ферромагнетики. Ротор с постоянными магнитами вместо обмоток. Двигатель вертикального расположения, с частотным регулированием мощности.
Режимов работы два: с постоянной производительностью и автоматический. В первом случае пользователь выбирает и задает постоянную частоту вращения вала, с отбором мощности в интервале от 3 до 9 Вт. В режиме Auto двигатель автоматически настраивается на нужную производительность. Подключение к трубопроводу резьбовое, Ду 15мм. Монтажная длина всего 80 мм. Масса 1,6 кг. Перекачивает чистую воду. Давление на входе от 0,2 до 10 бар, t°C – от 2 до 95.
Достоинства:
- Максимальная мощность 9 Вт;
- Производительность 0,65 м3/час;
- Высота подъема воды 1.7 метров;
- ЧРП экономит до 45% энергии.
Недостатки:
Дорогой.
Лучшие бюджетные насосы для систем отопления дома
Подобные модели находятся в ценовой категории до 5 тысяч рублей, отличаются невысокой мощностью и производительностью. Однако они весьма стабильны в работе, обладают малыми габаритами и не требуют специализированного ухода.
КАЛИБР НЦ-25/8-180
4.8
★★★★★оценка редакции
89%
покупателей рекомендуют этот товар
Насос приводится в действие однофазным асинхронным двигателем. Агрегат отличается наличием трех режимов мощности, характеризующихся максимальной производительностью от 3.6 до 9 кубометров в час.
Компактные размеры и работа с теплоносителем температурой до 110 °С позволяют установить аппарат на любом отрезке отопительной системы. Давление 10 атмосфер обеспечивает стабильную работу в этажных постройках.
Достоинства:
- небольшие габариты;
- простота установки;
- 3 режима мощности;
- тихая работа.
Недостатки:
неустойчивость к воздействию влаги и пыли.
КАЛИБР НЦ-25/8-180 устанавливается в жилых домах. Его стоит приобрести для разветвленной системы отопления на даче или в коттедже, включающей в себя сеть радиаторов и систему «теплый пол».
ВИХРЬ ЦН-32-6
4.8
★★★★★оценка редакции
87%
покупателей рекомендуют этот товар
К преимуществам модели следует отнести длительный срок эксплуатации и регулировку скорости перекачивания. Последняя производится с помощью вращения рабочего колеса, что позволяет настроить температурный режим максимально точно.
Стабильное функционирование на протяжении длительного времени обеспечивается благодаря прочному чугунному корпусу, естественной смазке и охлаждению подшипников, а также возможности удаления воздуха из системы.
Достоинства:
- бесшумная работа;
- долговечность;
- регулировка скоростей;
- малые габариты.
Недостатки:
слабый напор.
ВИХРЬ ЦН-32-6 предназначен для установки в помещениях небольшой площади. Его используют в одноэтажных домах, небольших квартирах или коммерческих постройках.
UNIPUMP CP 25-60 180
4.7
★★★★★оценка редакции
85%
покупателей рекомендуют этот товар
Смотрите обзор
Двигатель устройства обладает защитой от перегрева, что обеспечивает длительную работу при высокой нагрузке.
Максимальная производительность модели составляет 53 литра в минуту. Скорость перекачивания жидкости регулируется с помощью трехступенчатого контроллера.
В качестве теплоносителя допустимо использование не только воды, но и иных маловязких жидкостей.
Давление в системе составляет до 10 атмосфер, благодаря чему насос остается стабильным при работе в сильно разветвленных системах отопления.
Достоинства:
- термозащита;
- высокое давление;
- производительность;
- регулятор скоростей.
Недостатки:
отсутствие фильтрации жидкости.
UNIPUMP CP хорошо покажет себя в одноэтажном здании. Высокая производительность позволяет успешно использовать насос в помещениях большой площади или обеспечить циркуляцию теплоносителя в единой для нескольких построек системе.
Можно ли использовать циркуляционный насос для повышения давления воды. Классификация насосов для повышения давления воды в частном доме
В продаже вы найдете разные варианты конструкций насосов для повышения давления воды в частном доме:
циркуляционные насосы повышения давления;
самовсасывающие насосные станции для повышения давления.
Циркуляционные насосы являются стандартными приборами для повышения давления воды в частном доме. Такое название они получили потому, что ускоряют движение воды в трубах. Циркуляционные чаще всего имеют небольшие размеры, они очень компактны. Их монтируют в участки трубопроводов с недостаточным давлением.
Разработчики насосов для повышения давления воды в частном доме преследовали конкретную цель – они хотели придумать прибор для улучшения работы систем с горячим теплоносителем. Это понятно, так как отопительные контуры имеют внушительную длину, а на узловых соединениях имеется сопротивление. Без использования насосов такие системы будут функционировать неэффективно.
Если говорить о водопроводе, то здесь суть такая же, с той лишь разницей, что насос ускоряет движение воды, а не подкачивает горячий теплоноситель.
Циркуляционный насос для повышения давления воды в частном доме состоит из двигателя, приводящего в движение роторную часть с крыльчаткой. Благодаря этим элементам насос ускоряет движение воды в камере и значительно улучшает характеристики трубопровода в целом.
Далее поговорим о втором виде насосов для повышения давления воды в частном доме. У них достаточно сложная конструкция. Такие насосы полностью берут на себя «подгонку» воды к крану.
Установка состоит из поверхностного насоса и гидроаккумулятора. Поверхностный насос подкачивает воду в гидроаккумулятор, в котором имеется воздушная мембрана и обратные клапаны, при помощи которых осуществляется регулирование и поддержание давления в системе водоснабжения частного дома на необходимом уровне.
Реле давления позволяет настроить значение этого показателя и автоматизирует процессы.
Насосы для повышения давления воды в частном доме работают в системах:
с холодной водой;
с горячей водой.
Для повышения давления холодной воды в частном доме используют простейшие пластиковые насосы. Они работают с жидкостью, температура которой не превышает +40 °С, не переносят длительного контакта с горячей водой.
Насосы для повышения давления горячей воды в частном доме более дорогие, но могут быть использованы в системах отопления и горячего водоснабжения. Их производят из дорогих полимеров, нержавеющей стали и качественной резины.
Циркуляционный насос для повышения давления воды не отличается высокой мощностью, но и энергии потребляет совсем немного.
Он повышает давление воды в частном доме на 2-3 атмосферы. Существуют более мощные аналоги, перекачивающие до 2-3 м3 воды в час.
Значительно более мощными являются водяные станции для повышения давления воды, самовсасывающие насосы которых потребляют при работе от 2 кВт электроэнергии. Они «притягивают» воду с большого расстояния (до 12 метров).
Для чего нужен насос в системе отопления
Циркуляционные насосы для отопления частных домов, предназначены для создания принудительного движения теплоносителя в водяном контуре. После установки оборудования, естественная циркуляция жидкости в системе становится невозможной, насосы будут работать в постоянном режиме. По этой причине, к циркуляционному оборудованию предъявляют высокие требования относительно:
- Производительности.
- Шумоизоляции.
- Надежности.
- Длительного срока эксплуатации.
Циркуляционный насос нужен для «водяных полов», а также двух- и однотрубных систем отопления. В больших зданиях используется для систем ГВС.
Как показывает практика, если установить станцию в любую систему с естественной циркуляцией теплоносителя, увеличивается эффективность обогрева и равномерное прогревание по всей длине водяного контура.
Единственный минус такого решения, это зависимость работы насосного оборудования от электричества, но проблема, как правило, решается подключением источника бесперебойного питания.
Установка насоса в систему отопления частного дома оправдана как при создании новой, так и при модификации уже существующей системы отопления.
Принцип действия циркуляционного насоса
Работа циркуляционных насосов увеличивает энергоэффективность системы отопления на 40-50%. Принцип действия устройств, независимо от типа и конструкции, заключается в следующем:
- Жидкость поступает в полость, выполненную в виде ракушки.
- Внутри корпуса расположено рабочее колесо, маховик, создающий давление.
- Увеличивается скорость теплоносителя и посредством центробежной силы, жидкость отводится в спиральный канал, подключенный к водяному контуру.
- Теплоноситель поступает в водяной отопительный контур с заданной скоростью. Благодаря закручиванию водяных потоков, снижается гидравлическое сопротивление при циркуляции жидкости.
Принцип работы системы отопления с циркуляционным насосом отличается от контуров с естественной циркуляцией, тем, что движение жидкости осуществляется принудительно. На эффективность обогрева не влияет соблюдение уклонов, количество установленных радиаторов, а также диаметр труб.
Работа циркуляционных насосов может несколько отличаться, в зависимости от типа конструкции, но принцип действия остается неизменным. Производители предлагают более сотни моделей оборудования, с различными параметрами производительности и управления. По характеристикам насосов можно разделить станции на несколько групп:
- По типу ротора – для усиления циркуляции теплоносителя, можно применять модели с сухим и мокрым ротором. Конструкции отличаются по расположению рабочего колеса и движущихся механизмов в корпусе.Так, в моделях с сухим ротором, с жидкостью теплоносителя соприкасается исключительно маховик, создающий давление. «Сухие» модели имеют высокую производительность, но имеют несколько недостатков: создается высокий уровень шумов от работы насоса, требуется регулярное обслуживание.Для бытового применения лучше использовать модули с мокрым ротором. Все движущиеся части, включая подшипники, полностью помещены в среду теплоносителя, служащего смазкой для деталей, на которые приходится наибольшая нагрузка. Срок службы водяного насоса «мокрого» типа в системе отопления, составляет не менее 7 лет. Необходимость в обслуживании отсутствует.
- По типу управления – традиционная модель насосного оборудования, чаще всего устанавливаемая в бытовых помещениях небольшой площади, имеет механический регулятор с тремя фиксированными скоростями. Регулировать температуру в доме с помощью циркуляционного насоса механического типа, достаточно неудобно. Модули отличает большой расход электроэнергии.Оптимальный насос имеет электронный блок управления. В корпус встроен комнатный термостат. Автоматика самостоятельно анализирует температурные показатели в помещении, автоматически изменяя выбранный режим. Расход электроэнергии при этом сокращается в 2-3 раза.
Существуют и другие параметры, отличающие циркуляционное оборудование. Но для выбора подходящей модели, достаточно будет знать о перечисленных выше нюансах.
Циркуляционный насос Wilo Star-RS 25/6-180
Следующим в наш топ циркуляционных насосов попала модель Wilo Star-RS 25/6-18. Компактный, надежный и производительный циркуляционный насос от известного бренда подойдет для работы с системами отопления и кондиционирования. Устройство обладает повышенной пропускной способностью (3,8 кубометра в час) и максимальным напором в 5,4 метра. Благодаря этим характеристикам прибор можно устанавливать даже в двухэтажных домах. Эти циркуляционные насосы работают только с чистой и качественной водой, поэтому на входное отверстие придется дополнительно установить фильтры, если качество поставляемой воды в систему оставляет желать лучшего.
Циркуляционный насос Wilo Star-RS 25/6-180
Достоинства:
- отменное качество сборки
- не издает сильного шума при работе
- полная безопасность эксплуатации
- небольшой вес
- подходит для вертикальной и горизонтальной установки
Недостатки:
- не всегда есть в продаже
- иногда попадается производственный брак
Конструкция насоса
Перед тем как приступить к выбору насосного прибора необходимо понять принцип функционирования и конструкцию циркуляционного насоса для отопительной системы. Основное предназначение насосного агрегата — принудительное перекачивание воды или другого носителя тепла по трубопроводу. Данная система теплоснабжения с насосом должна обеспечивать постоянную температуру определенной величины, которая равномерно распределена в помещении.
В состав насоса для систем отопления входят:
- электрический двигатель;
- ротор вращения;
- рабочее колесо;
- корпус.
Два диска рабочего колеса с лопастями, которые располагаются противоположно друг к другу, при вращении преобразуют энергию движения жидкости в давление. При этом водянистая среда охлаждает вал ротора и продолжает двигаться в заданном направлении. Такой принцип осуществляет циркуляцию жидкости в закрытой и замкнутой системе трубопроводов. Эффективность данной системы отопления напрямую зависит от циркуляционного насосного оборудования. Ротор герметично изолирован корпусом из чугуна или нержавеющей стали от электродвигателя и всей электроники для того, чтобы исключить возможность попадания воды или антифриза в систему управления оборудованием.
Устройство циркуляционного насоса для отопления
Устройство циркуляционного насоса — реализация стандартной схемы центробежной машины.
- В основные конструкционные узлы входят:
- корпус;
- ротор, передающий вращение от вала двигателя блоку турбины;
- крыльчатка турбины с наклонными лопатками, которую еще называют рабочим колесом;
- средства уплотнения, изоляции от воды или теплоносителя;
- основная электрическая схема, переключающая режимы работы и осуществляющая контроль параметров двигателя.
Насосы для циркуляции могут иметь различную форму корпуса и расположение отводных и входных патрубков. Это сделано, чтобы устройство просто монтировалось, обслуживалось в условиях эксплуатации, для которого оно разработано. В частности, подбор можно сделать по типу подключения: с фланцем, резьбовым соединением, гайкой.
Циркулирующий насос имеет небольшие габариты. Его часто встраивают непосредственно во внутреннюю полость корпуса бытовых газовых котлов отопления. В сборе с ним могут устанавливаться устройства безопасности.
Малые размеры нагнетателя легко понять, если учесть назначение циркуляционных насосов. От них не требуется рекордная мощность подачи жидкости. Фактически, они двигают воду буквально в горизонтальном направлении.
Задача циркуляционных насосов — преодолевать гидравлическое сопротивление трубопроводов. Если рассматривается коллекторная группа теплого пола, нагнетатель занят созданием потока очень малого объема как такового, так как никаких значимых гравитационных сил в отопительной схеме этого типа не существует.
Виды циркуляционных насосов
В результате работы насоса получается некоторое разряжение на входе и нужное давление (компрессия) — на выходе.
- Все циркуляционные насосы в зависимости от конструктивных особенностей классифицируются на два типа (вида):
- «сухого» типа (с сухим ротором);
- «влажного» типа (с влажным ротором).
Насосы «сухого» типа характеризуются тем, что их ротор при работе сам не контактирует с рабочей жидкостью контура отопления. Он от нее надежно изолирован скользящим уплотнителем — кольцом.
Такие насосы обладают довольно высоким КПД — до 75−85%, но работают с некоторым уровнем шума. По размерам они больше, чем их «влажные» аналоги, и требуют особой подводки труб контура.
В насосах «влажного» типа сам вращающийся ротор находится в контакте с перекачиваемой жидкостью-теплоносителем, а изолирована от нее неподвижная часть электродвигателя — статор.
Взаимодействием с жидкостью достигается необходимая смазка деталей ротора и бесшумность работы всей помпы в целом. Обычно насосы имеют встроенный ступенчатый регулятор скорости. Циркуляционные насосы «влажного» типа могут работать годами, а порой и десятки лет, не требуя никакого обслуживания.
Но они имеют низкий КПД — всего 50−65%. Насосы такого типа получили наибольшее распространение в частных бытовых системах отопления именно из-за своих небольших размеров и бесшумностью при работе. Данные аспекты являются одними из ряда других при выборе циркуляционного насоса для контура отопления вашего дома. Но существует и другие аспекты выбора.
Повысительный насос для отопления
Главное отличие циркуляционного насоса от повысительного (нагнетательного) — функция. Обеспечение движения жидкости по системе водоснабжения/отопления и создание повышенного давления на определенных участках — разные задачи.
Задача повысительного (нагнетательного) насоса — поднятие давления на определенном участке. Это узкопрофильное оборудование, из-за чего производители не могут похвастаться огромным количеством моделей. Впрочем, ассортимент достаточен
Как выбрать циркуляционный насос
Производительность
Расход воды, или ее количество, которое прогоняется по контуру за единицу времени. Измеряется в м3/час или л/мин. Производительность рассчитывается по формуле Q=0,86R/(TF-TR), где Q – искомая величина, R — величина тепловой мощности для отапливания помещения. В расчетах принимается на 100 м2 обогреваемой площади требуется 100 кВт. TF и TR – t°C на подаче и сливе, 0,86 – коэффициент (понижающий) тепловой мощности.
Рассчитаем производительность насоса для отопления комнаты в 150 м2, при t°C воды на входе и выходе 65/45. Вспоминаем Формулу расчета Q=0,86R/(TF-TR), подставляем значения, получаем Q=0,86*100*1,50/(65-45) = 129/20=6,45 м3/час.
Напор
Максимальная высота подъема воды в метрах. Зависит от протяженности трубопроводов. Для приблизительных расчетов принимают соотношение: 1м водяного столба на 16 метров трубопроводов. Предположим, что суммарная протяженность нашего трубопровода равна 60 м. Следовательно, расчетный напор равен 60/16= 3,75 метра.
Мощность
Один из основных параметров. Единица измерения Ватт. От ее величины напрямую зависят производительность, высота подъема воды. Принято считать, что мощность циркуляционного насоса для отопления частного дома, порядка 40 — 50 Вт, будет вполне достаточной. Для двухэтажных домов и двух контуров, – не ниже 70 Вт.
Тип ротора
Об этом уже было сказано в начале нашего обзора. Напомним, что различают два вида двигателей: с мокрым и сухим ротором. Первый – обычный двигатель. Охлаждается вращающейся крыльчаткой. Лопастное колесо отделено от двигателя герметичной крышкой. Отверстие для вала уплотнено сальником, исключающим проникновение воды к обмоткам статора. К недостаткам конструкции относятся: повышенный уровень шума, износ и периодическая замена сальников. Преимущества – КПД от 75 % и выше.
Мокрыми называют ротор, отделенный от статора стальным герметичным стаканом. Охлаждается он водой, которую перекачивает. Вода проникает в стакан сквозь отверстия в крышке и удаляется по каналу вала. Сальников нет, периодическое техобслуживание не требуется, шумит меньше обычных двигателей. Недостаток – КПД не выше 60%.
Лучшие недорогие насосы для системы отопления
С небольшими отопительными системами или магистралями подачи воды могут справиться бюджетные циркуляционные насосы. Среди недорогих моделей есть немало достойных образцов. Вот лучшие из них.
ВИХРЬ ЦН-32-6
Рейтинг: 4.8
Очень заманчивой покупкой для систем отопления частного дома является насос ВИХРЬ ЦН-32-6. В нем прекрасно сочетаются ценовая доступность и отменные технические характеристики. Благодаря высокой мощности электромотора (90 Вт) помпа создает высоту подъема 7,5 м, а производительность достигает 9 куб. м/ч. Прибор может работать в широком температурном режиме (-10…+110°С), он отличается прочность и надежностью. Чугунный корпус насоса отражается и на массе оборудования (3,8 кг).
На тематических форумах редко можно встретить негативные отзывы, чаще всего это единичные случаи брака. В целом отечественные потребители довольны техническими характеристиками и низкой стоимостью насоса. Модель становится победителем нашего рейтинга.
- доступная цена;
- хороший напор;
- высокая производительность;
- надежная конструкция.
отмечаются поломки насоса в гарантийный срок.
Leberg GRS 25/4 (180 мм)
Рейтинг: 4.7
Бесшумной работой отличается норвежский циркуляционный насос Leberg GRS 25/4 (180 мм). Хоть он и собран в Китае, но, ни у экспертов, ни у потребителей нет претензий к качеству. Прибор достаточно экономно расходует электроэнергию (88 Вт), сделан он надежно, о чем свидетельствует чугунный корпус и графитовый подшипник. При этом вес агрегата составляет всего 2,5 кг. Помпа проигрывает лидеру рейтинга в таких компонентах, как максимальный напор (4 м) и пропускная способность (3 куб. м/ч). Через насос может циркулировать теплоноситель с температурой от -10 до +110°С.
Домовладельцам понравилась доступная цена норвежско-китайского изделия, его безотказная работа, отсутствие шума. Во время перекачивания воды не возникает вибрации и дребезжания.
Рейтинг лучших циркуляционных насосов для отопления
Лучший циркуляционный насос для систем отопления с высоким сопротивлением
1. Wilo TOP-S 30/10 EM PN6/10 (410 Вт) (20 000)
Циркуляционный насос с «мокрым» ротором стоимостью около 21 000 рублей. Обеспечивает очень серьёзный напор в 10 метров водяного столба при производительности до 12 кубических метров в час. Способен работать с чистым теплоносителем температурой от -20 до 130 градусов. Есть защита от перегрева. Устанавливается вертикально при помощи 2-дюймового фланцевого соединения. Номинальная мощность составляет 180 ватт (при потребляемой — 410 ватт). Очень производительный вариант для насоса «мокрого» типа, который способен отопить даже большой дом или дом с надворными постройками. А вот для небольшого дачного домика его возможности — и цена — будут явно излишни.
Цена: ₽ 20 892
Wilo TOP S 30 10 EM PN6 10
Лучший циркуляционный насос с функцией повышения давления
2. Grundfos ALPHA1 L 25-60 180 (45 Вт) (9700р)
Циркуляционный насос «мокрого» типа: довольно дорогой для своего класса — почти 10 000 рублей — однако очень тихий, надёжный и производительный. Поддерживает максимальный напор в 6 метров водяного столба при пропускной способности в 3,6 кубического метра в час. Потребляет всего 45 ватт электроэнергии. Способен работать с теплоносителем температурой от 2 до 95 градусов при температуре окружающей среды до 55 градусов. Может быть установлен как вертикально, так и горизонтально на 1,5-дюймовое резьбовое соединение.Способен обеспечить теплом даже большой частный дом и полностью оправдывает вложенные в него средства.
Цена: ₽ 10 000
Grundfos ALPHA1 L 25 60 180
Лучший циркуляционный насос с защитой от перегрева
3. AQUARIO AC 1512 (8400р)
Поверхностный циркуляционный насос с ротором «мокрого» типа, за который просят около 8500 рублей. Способен поддерживать максимальный напор до 12 метров водяного столба при пропускной способности до 2,79 кубического метра в час. Потребляет около 270 ватт. Требует чистой воды температурой от 2 до 60 градусов. Способен работать при температуре окружающей среды до 40 градусов. Устанавливается в горизонтальном или вертикальном положении на резьбу диаметром 1 дюйм. Оснащён функцией защиты от перегрева. Отличный выбор для загородного дома средних размеров.
Цена: ₽ 8 400
AQUARIO AC 1512
Лучший циркуляционный насос с защитой от сухого хода
4. Grundfos UPA 15-90 (120 Вт) (5700р)
Ещё один циркуляционный насос для системы отопления с ротором «мокрого» типа. Этот аппарат стоит около 5700 рублей и за эти деньги обеспечивает неплохую производительность: максимальный напор составляет вполне приличные 9 метров водяного столба, а пропускная способность — 1,5 кубометра в час. По грубым подсчётам этого должно хватить для отопления дома площадью до 250 квадратных метров. Насос потребялет 120 ватт электроэнергии и для нормальной работы требует чистую воду температурой от 2 до 95 градусов Цельсия. Устанавливается на резьбу 3/4 дюйма в горизонтальном или вертикальном положении. Предусмотрены функции автоматического контроля уровня воды и защиты от перегрева. Есть как ручной, так и автоматический режим работы. Уровень шума — всего 43 децибела.
Цена: ₽ 5 719
Grundfos UPA 15 90
Лучший циркуляционный насос для отопления по соотношению «цена-качество»
5. ДЖИЛЕКС Циркуль 32/60 (100 Вт) (5 000р)
При цене в районе 5000 рублей этот циркуляционный насос с ротором «мокрого» типа можно смело назвать лучшим по соотношению цены и качества. Он потребяет 100 ватт электроэнергии, а выдаёт номинальные 55 ватт мощности, чего достаточно для создания максимального напора в 6 метров водяного столба и обеспечение пропускной способности в 4,38 кубического метра в час. Поддерживает работу с чистой водой температурой от 10 до 110 градусов при температуре окружающей среды до 50 градусов. Насос, конечно, шумноват — около 65 дБ — однако при такой скромной цене и довольно высоком КПД смириться с некоторыми неудобствами не так уж и сложно.
Цена: ₽ 4 900
ДЖИЛЕКС Циркуль 32 60
Заключение
Какой насос установлен у Вас дома?
С мокрым роторомС сухим ротором
Циркуляционные насосы являются необходимыми и важными элементами отопительной системы частного дома. Оптимальным способом монтажа является обратная линия, где температура теплоносителя намного ниже, чем на выходе из котла.
Выбирая насос, следует обращать внимание на его параметры:
- Производительность
- Напор
- Мощность
- Максимальная температура
Следует в первую очередь рассматривать продукцию известных и надежных фирм. Они дороже, но эти расходы всегда оправдываются. По утверждениям специалистов и рядовых пользователей, правильно выбранный циркуляционный насос практически не нуждается в обслуживании и обеспечивает длительную службу без сбоев.
- Насосная станция для дачи. Как выбрать? Обзор моделей
- Как выбрать генератор для дачи. Основные критерии и обзор лучших моделей
- Поверхностные насосы для скважин. Обзор и критерии выбора
- Насосы для полива огорода. Как выбрать, рейтинг моделей
Опубликовано 02.06.2020 Обновлено 13.06.2020 Пользователем admin
