Классы радиаторов отопления
Выделяют 4 класса отопительных приборов:
Радиаторы секционного типа известны всем. Их выполняют из чугуна, алюминия, стали. Есть модели, для производства которых используют два материала (обычно сталь и алюминий). Такие батареи называются биметаллическими. Секционные радиаторы собирают из отдельных участков (секций), получая на выходе отопительный прибор с нужной мощностью, отдаваемой им во внешнюю среду во время работы.
Секционные радиаторы собирают из отдельных участков (секций)
Пластинчатые отопительные приборы называются так потому, что они сделаны из нескольких пластин, насаженных на изогнутые или прямые трубы. По трубам в свою очередь циркулирует теплоноситель (вода). Другое название пластинчатых приборов отопления – конвекторы. Могут быть электрическими и неэлектрическими.
Фото: трубчатый радиатор в интерьере
Трубчатые радиаторы выполнены из нескольких трубок, соединенных между собой коллекторами. Выглядят довольно оригинально. Такие радиаторы часто встречаются в квартирах, где интерьер выполнен профессиональными дизайнерами. Трубы можно сделать любого размера и формы, к примеру, в виде определенной фигуры.
Фото: панельные радиаторы разных размеров
Панельные радиаторы отопления состоят из панелей, которые получают тепло от теплоносителя, циркулирующего в пространстве между ними по каналам, образованным штамповкой. Есть модели с одной, двумя и тремя панелями.
Рассмотрим более подробно каждый из типов радиаторов отопления.
Стоит ли отказываться от центрального отопления и какой радиатор лучше выбрать для отопления квартиры
Прежде чем говорить о том, как выбрать радиаторы для отопления квартиры, давайте разберемся с основным моментом: что лучше, центральный или автономный способ обогрева?
Вопрос не праздный. Эти системы имеют разный режим работы и специфические условия эксплуатации. От того, какой выбор вы сделаете, зависит тип отопительных приборов.
Раньше вариантов не было. В многоквартирных домах всегда было централизованное отопление. Это в современных новостройках практически все застройщики предлагают индивидуальную систему, работающую на газе или электричестве.
В современных квартирах преимущественно установлены автономные системы отопления
Сравним преимущества и недостатки двух систем:
| Центральное | Автономное |
| Плюсы | |
| Стабильная температура в квартире весь отопительный сезон. | Можно регулировать температурный режим в зависимости от погоды. |
| Нет необходимости вкладывать средства в периодический ремонт и обслуживание системы – все это заложено в стоимости услуг ЖКХ. | Отопление в квартире можно включить, не дожидаясь официальной даты начала отопительного сезона и выключить позже или раньше, как будет необходимо. |
| Этот способ обогрева жилища является самым удобным и безопасным. | Можно регулировать температуру в каждом помещении отдельно. |
| Система не зависима от перебоев электроэнергии и газа. В больших котельных, рассчитанных на многоквартирные дома, есть резервы поддержания работы в экстренных ситуациях. | При использовании автономной отопительной системы вы значительно сэкономите свой бюджет. Помимо снижения расходов за счет регулирования температуры, можно использовать систему для горячего водоснабжения. |
| Минусы | |
| Расценки на отопление централизованным способом довольно высокие, кроме того, в счет услуг включаются и расходы «за того парня», неучтенные потери тепла | Чтобы установить автономное отопление в квартире, потребуется долгий процесс согласования с многочисленными инстанциями. |
| Отопление включают и выключают в строго определенные даты, не учитывая погодные условия и пожелания владельцев квартир | Для монтажа системы потребуются капитальные вложения, после установки, не исключено, придется делать ремонт во всей квартире. |
| Отрегулировать температуру в комнатах и сэкономить на отоплении не получится. | Автономное отопление зависит от бесперебойной подачи электроэнергии и газа. |
| Безопасность вашего жилища зависит от слесаря ЖКХ. Если он несвоевременно или слишком резко закроет кран насосной станции, возникший гидроудар разрушит батареи и приведет к порче имущества. | Котел в квартире требует особых мер безопасности. За системой необходимо следить, проводить периодический профилактический осмотр и обслуживание. |
Теплоноситель в центральной системе отопления содержит много осадка, шлама и примесей, разрушающих трубы и радиаторы
Теперь, когда вы имеет представление о слабых местах обоих систем обогрева, можно подумать о том, как выбрать батареи отопления в квартиру.
Есть проверенный практикой перечень основных критериев для отопительных батарей-радиаторов. Как выбрать приборы:
Обратите внимание на рабочее давление, указанное производителем в техническом паспорте изделия
Сравните его с показателями вашей централизованной или автономной системы Для сведения: в стандартной пятиэтажке средний показатель давления – 6-8 атмосфер, в домах на 9-12 этажей – до 15 атмосфер
Важно подбирать устройства, устойчивые к возможному гидроудару. Предвестником аварии может быть гудение и шум в трубах
Материал радиаторов должен быть устойчивым к химическому воздействию, возникновению ржавчины и механическим повреждениям. Модель отопительного прибора следует подбирать по максимальному коэффициенту теплоотдачи
Он указан в технической документации. Радиаторы отличаются сроком эксплуатации. Если не хотите лишний раз тратиться на замену батарей – подбирайте те. Что имеют максимальный гарантийный срок. И последний, но немаловажный фактор – внешний вид. Подбирайте приборы в соответствии с вашим интерьером, размером оконных проемов и расстановкой мебели.
Где размещать диагональную систему подключения радиатора
Систему используют в автономном и централизованном отоплении. Больше она подходит для частных домов, чем квартир. Автономное отопление бывает открытого и закрытого типа.
У открытого типа отопления циркуляция теплоносителя происходит самотеком
Если подсоединение по диагонали выбрано для самотечной системы, трубопровод укладывают под уклоном. Подача всегда идет на возвышение, а обратка – на понижение. Отсутствие циркуляционного насоса не позволяет равномерно распределять теплоноситель. Дальние по кольцу радиаторы всегда будут холоднее тех, которые расположены ближе до котла. Проблему решают параллельным двухтрубным подсоединением. Подающая труба от котла и расширительного бака подходит патрубками к верхнему коллектору каждой батареи. Аналогично от нижнего коллектора каждого прибора обогрева отходит патрубок к обратной трубе, подсоединенной к нижней части котла. Сам отопительный прибор устанавливают в приямке, чтобы основной контур был выше по уровню.
Важно! Самотечную систему можно устанавливать в здании максимум с двумя этажами. Вдобавок ограничивается длина контура, количество батарей
Минусом является невозможность подключить «теплый пол».
Принудительное отопление оснащено циркуляционным насосом
Централизованное и автономное отопление закрытого типа предполагает использование циркуляционного насоса. Теплоноситель подается под давлением. Отпадает необходимость соблюдения уклонов, вывода расширительного бака большого объема в верхнюю точку. В принудительном отоплении диагональ подходит для однотрубной и двухтрубной системы. Вдобавок подающий трубопровод можно подвести к верхнему или нижнему коллектору прибора обогрева.
На видео больше информации о подсоединении радиаторов:
Радиаторы с нижней подводкой
Выпускаются следующие виды радиаторов с нижним подключением:
- стальные панельные;
- стальные трубчатые;
- биметаллические;
- алюминиевые.
Стальные панельные радиаторы
Наибольшую долю рынка занимают стальные панельные радиаторы. Подводящая и отводящая трубки располагаются у них чаще всего с одной стороны. Также встречаются модели, когда трубки находятся с разных сторон – справа и слева. Стальные батареи отличаются высокой теплоотдачей и удобством в эксплуатации – за ними легко ухаживать.
Трубчатые стальные радиаторы
Если к отопительной системе предъявляются более жесткие требования по дизайну, следует обратить внимание на трубчатые стальные модели с нижним подключением. Они характеризуются неплохим внешним видом и хорошо подходят для установки в любых помещениях
Некоторые из них напоминают по своему внешнему виду классические чугунные батареи, отличаясь от них более продвинутыми техническими характеристиками.
Если вы решили остановиться на панельных или трубчатых моделях, не забудьте приобрести узлы подключения для радиаторов с нижней подводкой. Для однотрубных систем выбирайте узлы со встроенными байпасами и регулировочными кранами.
Трубчатые вертикальные радиаторы
Трубчатые вертикальные радиаторы отопления с нижней разводкой хорошо смотрятся в ванных комнатах, на лестничных площадках, в узких помещениях, а также в помещениях с панорамными окнами (в этом случае они располагаются по бокам от окон). Если вы собрались устанавливать вертикальные батареи, будьте готовы к большим расходам – они отличаются высокой стоимостью. Но смотрятся просто великолепно.
Примечательной особенностью вертикальных батарей является то, что среди них встречаются дизайнерские модели, используемые для установки в помещениях с дизайнерской отделкой.
Биметаллические радиаторы
Биметаллические радиаторы с нижним подключением имеют одинаковую конструкцию с алюминиевыми батареями. Как и в случае со стальными моделями, подключение выполняется снизу и с двух сторон, либо снизу и с одной стороны (с помощью узлов подключения). Теплоотдача у таких батарей немного ниже, чем у стальных моделей, но это не мешает устанавливать их в помещениях, где требуется скрыть трубы отопления в стенах или в полах.
Алюминиевые радиаторы с нижним подключением встречаются в продаже значительно реже, а лидером в этой сфере являются стальные модели – панельные и трубчатые (в том числе и дизайнерские).
Какие же батареи лучше всего использовать в отопительных системах, где будет применена нижняя подводка? Предпочтение следует отдать алюминиевым и стальным моделям, так как они обладают наибольшей теплоотдачей. Также они выигрывают по стоимости. Что касается чугунных батарей, которые тоже могут быть подключены по схеме с нижней разводкой, то они не отличаются высокой теплоотдачей.
Применение биметаллических радиаторов с нижней подводкой в частных домах не оправдано. Они годятся для промышленных и административных зданий, а также для многоэтажных домов, подключенных к централизованным котельным. Здесь наблюдается высокое давление теплоносителя, иногда случаются гидроудары. Поэтому нужны именно биметаллические радиаторы, стойкие к повышенному давлению и прочим неприятностям. В частных домах, подключенных к автономным системам, установка биметаллических радиаторов приведет к практически бесполезным затратам.
Разновидности
Разделение фитингов производится по разным параметрам. В зависимости от того, какую операцию следует произвести с трубами, применяются соответствующие комплектующие.
Для удобства следует разделить их по предназначению:
- Простейшим элементом, позволяющим соединять одинаковые трубы на прямом участке, является фитинг-муфта.
- Если монтаж трубопровода требует применения труб разного диаметра, их соединение возможно с помощью переходников, а также сгонов и ниппелей.
Обвязка радиаторов отопления фитингами
- Создание углов осуществляется с помощью специальных углов и отводов.
- Применение тройников и коллекторов разного диаметра позволяет соединять сразу несколько трубопроводов на одной разводке. Даже если в системе применяются последние из разных материалов, их можно соединять с помощью пластиковых фитингов.
Комплект фитингов для радиаторов для отопительной системы
- Крестовины используют там, где происходит разветвление трубопровода. При этом на стыках элементы должны иметь одинаковый диаметр.
- Штуцер – соединительная деталь, которая позволяет соединить гибкий шланг с насосом.
- Концы трубопровода заделываются с помощью фитингов-заглушек, которые обеспечивают полную герметичность.
Фитинги для полипропиленовых труб
Современный строительный рынок наводнен самой разнообразной арматурой, предназначенной для соединения в отопительной системе полипропиленовых труб. Но, несмотря на широкий выбор, подобрать требуемую модель – дело не такое уж и сложное, так как все они имеют разные размеры. Вне зависимости от того, имеют данные детали резьбу или нет, они могут быть как разборными, так и цельными.

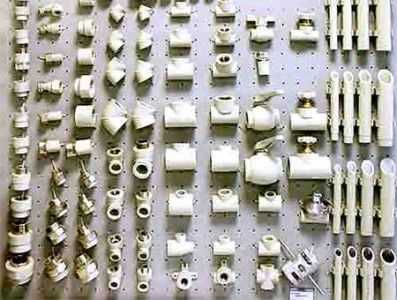

На фото – соединительные элементы для полипропиленовых труб
Выбор требуемого элемента соединения зависит от его функционального назначения.
- соединение шланга гораздо удобнее производить с помощью цельного фитинга;
- разборный соединитель с резьбовым креплением целесообразнее применять для счетчика.
Особую важность данный фактор имеет при установке радиатора отопления. Поэтому, для того, чтобы избежать воздействия на материал температурных перепадов и скачков давления, следует произвести монтаж компенсатора
Трубопровод и фитинги в конечном итоге становятся единой системой, так что лучше, если они будут изготовлены из полипропилена.
Особенности медных фитингов
Особой практичностью отличаются трубопроводы из меди, хотя их цена значительно выше. Дополнительно к ним приобретаются все сопутствующие детали, изготовленные из того же материала, и представленные на строительном рынке в огромном ассортименте. Все это позволяет производить любые работы, связанные с монтажом отопительной системы, вне зависимости от их сложности.
На фото – медные обжимные фитинги
Фитинги из меди:
- очень легкие;
- не подвержены воздействию высоких температур;
- не боятся прямых солнечных лучей, способных вызывать деформацию.
Это, пожалуй, является их главными достоинствами. Такие элементы могут использоваться в магистральных водопроводах, требующих большого количества разветвлений. Медные фитинги также позволяют без труда формировать как изгибы и новые углы, так и повороты.
Ниже рассмотрим самые востребованные случаи:
Разнообразные фитинги для чугунных радиаторов
Монтаж
Несмотря на то, что установка фитингов не трудоемка, определенные сложности может вызвать несовпадение резьбы труб и соединителей. Поэтому прежде чем приступать к работе, нужно научиться соединять резьбовые соединения таким образом, чтобы достигнуть максимальной герметичности. Как вариант, инструкция предлагает использовать сантехническую ФУМ-ленту, которой уплотняется резьба деталей.
Размеры фитингов для радиаторов подбираются согласно диаметру трубопроводу
Есть и другой способ – использование специальной нити. Она наматывается своими руками так же, как и ФУМ-лента, но за счет своей структуры, позволяет закрутить резьбовое соединение безошибочно. После применения нити рекомендуется около 12 часов не использовать трубопровод.
Сантехническая ФУМ-лента и нить
Только после этого приступайте к наматыванию нити, следя за тем, чтобы процесс проходил вкось, и нить все время пересекала резьбу. И хотя на упаковке всегда указывается оптимальное количество витков, для большей надежности их следует увеличить в несколько раз.
Виды систем отопления
Количество тепла, которое будет излучать радиатор отопления, не в последнюю очередь зависит от вида системы отопления и выбранного типа подключения. Чтобы выбрать оптимальный вариант, надо сначала разобраться с тем, какие именно системы отопления бывают и чем они отличаются.
Однотрубные
Однотрубная система отопления — наиболее экономичный вариант с точки зрения затрат при монтаже. Потому именно такой тип разводки предпочитают в многоэтажных домах, хотя и в частных такая система далеко не редкость. При такой схеме радиаторы включены в магистраль последовательно и теплоноситель проходит сначала через один отопительный пробор, затем поступает на вход второго и так далее. Выход последнего радиатора подключается ко входу котла отопления или к стояку в многоэтажках.
Пример однотрубной системы
Недостаток такого способа разводки — невозможность регулировки теплоотдачи радиаторов. Установив регулятор на любом из радиаторов, вы будете регулировать всю остальную систему. Второй значительный недостаток — разная температура теплоносителя на различных радиаторов. Те, которые находятся ближе к котлу, греются очень хорошо, которые дальше — становятся все холоднее. Это — следствие последовательного подключения радиаторов отопления.

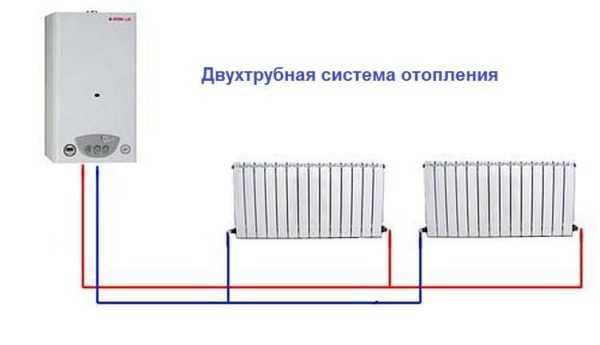

Двухтрубная разводка

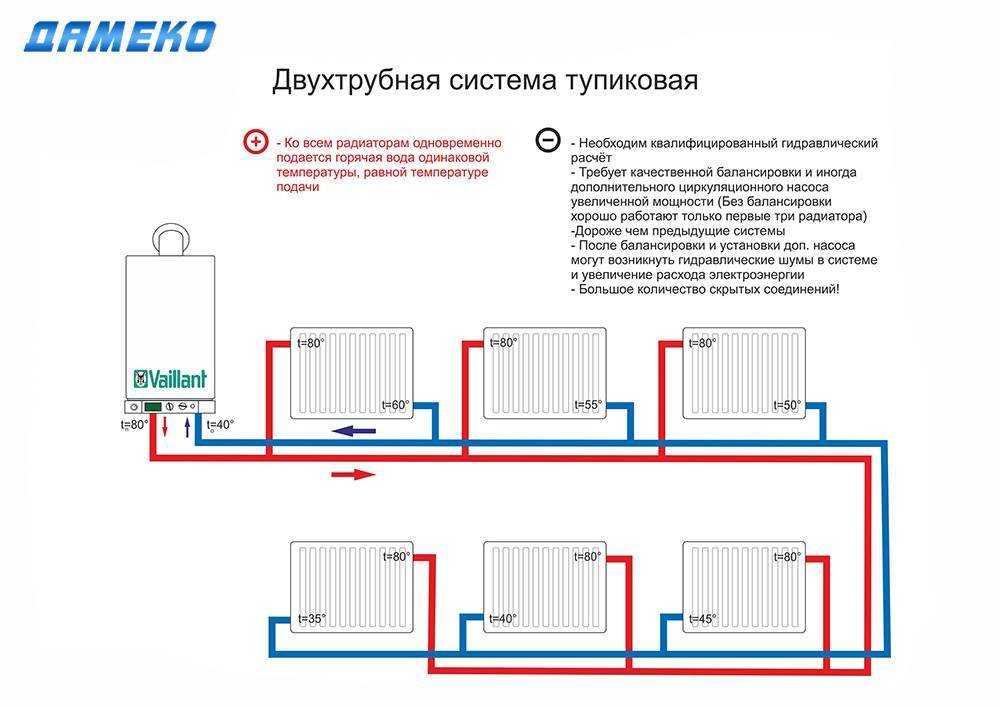

Двухтрубная система отопления отличается тем, что в ней имеется две нитки трубопровода — подающий и обратный. Каждый радиатор подключен к обеим, то есть получается, что все радиаторы подключены к системе параллельно. Это хорошо тем, что на вход каждого из них поступает теплоноситель одной температуры. Второй положительный момент — на каждый из радиаторов можно установить терморегулятор и с его помощью изменять количество тепла, которое он выделяет.
Недостаток такой системы — количество труб при разводке системы больше почти в два раза. Зато систему легко можно сбалансировать.
Процесс подключения радиатора отопления по диагональной схеме
Для того чтобы реализовать все преимущества диагонального подключения радиаторов, необходимо корректным образом осуществить процесс монтажа. Чтобы это сделать, нужно понимать, какие следует иметь инструменты, как правильно наносить разметку и каким образом происходит установка тех или иных элементов.
Фото 1. Схема подключения радиаторов отопления диагональным способом. Красным цветом обозначена подача горячей воды, синим — слив холодной.
Необходимые инструменты
Набор необходимых элементов для диагонального монтажа радиаторов:
- несколько кронштейнов для установки устройства;
- переходные гайки;
- нужное количество заглушек;
- воздухоотводчик (кран Маевского);
- быстроразъемные соединения по типу «американок»;
- запорные краны.
Все вышеперечисленные детали можно приобрести либо в комплекте, либо отдельно. Для работы с этими изделиями нужны следующие инструменты:
- труборезы;
- калибровка;
- пресс-клещи;
- накидные и разводные гаечные ключи;
- трубогибы.
В случае, когда трубы и радиаторы выполнены из различных материалов, могут понадобиться переходники и специальные технические средства для их присоединения.
Нанесение разметки
Для того чтобы корректным образом осуществить монтаж батареи, необходимо следовать определенным нормам и правилам.
Далеко не всегда удается в процессе работы о них вспомнить.
Именно поэтому предварительно следует нанести на стену соответствующую разметку, по которой будут производиться действия.
В этом плане специалисты выделяют следующие три важных пункта:
- Расстояние от нижней части подоконника до верхней грани батареи должно быть от 5 до 10 сантиметров. Это нужно для того, чтобы дать возможность нагретому воздуху нормальным образом циркулировать по комнате. Данное размещение радиатора влияет на уровень теплоотдачи.
- Между напольным покрытием и нижней частью батареи должно быть не менее 8—12 сантиметров. Это условие связано с конвекционными потоками нагретого воздуха.
- Последнее правило касается зазора между радиаторными секциями и непосредственно самой стеной. В норме он должен варьироваться от 2 до 5 сантиметров.
Внимание! В соответствии со всеми вышеперечисленными нормами необходимо при помощи обычного карандаша сделать пометки на стене. Это существенно поможет упростить работу и предотвратить риск возможных ошибок
Кран Маевского
Такой обязательный элемент системы отопления, как кран Маевского представляет собой специальное изделие, использующееся для отвода воздушных пробок из сети отопления. Его открытие происходит ключом либо отверткой.
Фото 2. Кран Маевского, установленный на чугунной батарее. Позволяет спустить лишний воздух из системы отопления.
Накопленный воздух в батареях способен не только парализовать циркуляцию горячей воды, но и запустить процесс коррозии. Ввиду того что изделие предназначено для отвода воздушных масс из радиаторов, его устанавливают преимущественно в местах, где чаще всего возникает эта проблема. Для этого достаточно всего лишь открутить боковую заглушку секции, после чего вкрутить кран на ее место.
Установка «американок»
В патрубки, к которым присоединяются трубопроводы подачи и отвода воды, необходимо обязательно присоединить специальные металлические муфты. Чаще всего их называют «американками».
Для того чтобы их установить, нужно использовать специальный ключ. Он вставляется в просвет крана Маевского, после чего сверху надевается «американка». Главное — правильным образом подобрать ключ, так как он может быть различных диаметров и конфигураций. В некоторых случаях могут использоваться обычные разводные ключи и пассатижи.
Привинчивание вентилей
В итоге на пайке «американок» присоединяются отсекающие вентили. На каждый патрубок необходимо установить один элемент.
Это в случае чего позволит отсечь конкретный радиатор от общей системы отопления. При этом вся сеть обогрева помещения останется работать в штатном режиме.
Установка вентилей также происходит посредством привинчивания. Оно делается между радиатором и специальной перемычкой, которая отводит воду с нижней трубы в верхнюю, если кран перекрыт.
Монтаж радиатора
Установка радиаторов по диагональной схеме является довольно простой и быстрой. Она имеет небольшие особенности, отличающие ее от других методик монтажа. Главное помнить, что в городских квартирах данный способ применяется крайне редко, так как он преимущественно предназначен для частного сектора и отдельно стоящих домов.

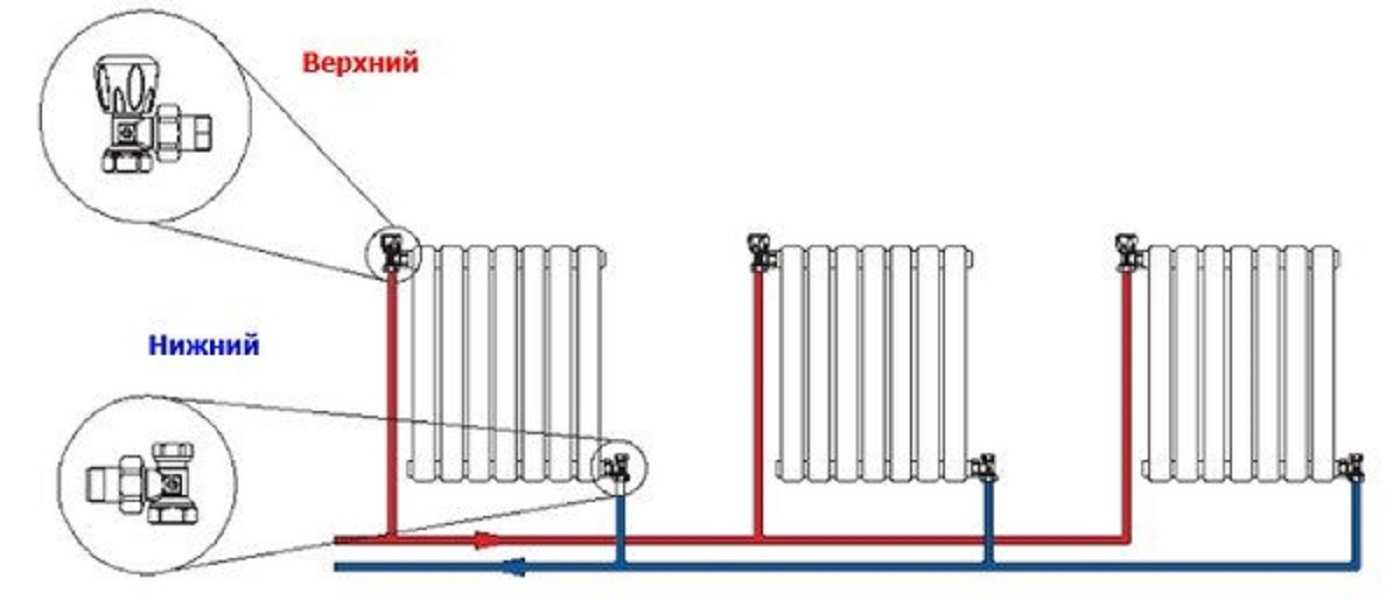

Узел нижнего подключения радиатора — преимущества использования
Арматура для радиаторов, с помощью которой производится подсоединение снизу, предназначена для использования в стальных панельных теплообменниках и не подходит для алюминиевых секций радиаторов — благодаря этому стальные виды оказывают им высокую конкуренцию. Нижнее включение по сравнению с другими типами имеет следующие преимущества использования арматуры:
Экономия трубных материалов и отводов — в конструкции пола или на стене для присоединения радиатора имеются только два коротких вывода, трубы не идут к его верхнему входному отверстию.
Соединение внизу обладает эстетичностью, а если трубопровод выходит из стены, его практически не видно под корпусом и оно не мешает мыть напольное покрытие.
Запорно регулирующая арматура (краны шаровые или вентили) в «бинокле» позволяет управлять интенсивностью поступающей в теплообменник жидкости, а при полном ее перекрытии снимать батареи для обслуживания или ремонта.
Узел нижнего подключения с вертикальным байпасом равномерно распределяет воду по радиатору с обогревом его наиболее холодных верхних углов, которое наблюдается при нижнем подсоединении. Также при однотрубной разводке байпас способствует выравниванию температур входящего и обратного потоков, что свою очередь приводит к равномерному нагреванию встроенных в линию приборов.

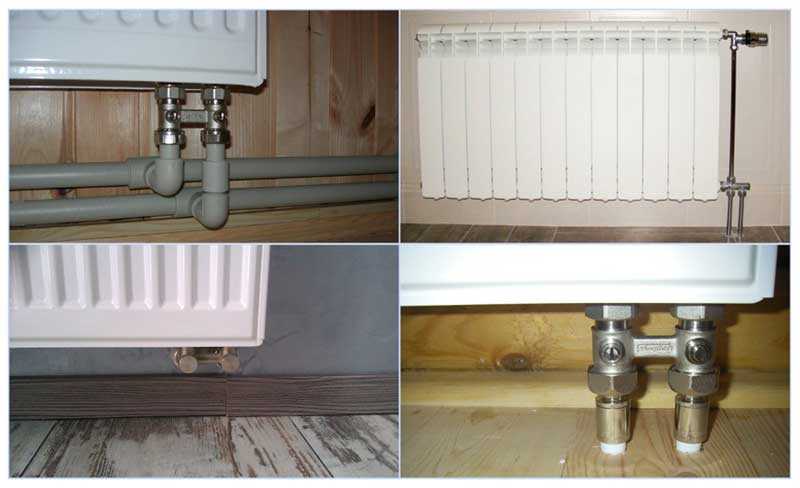

Рис. 2 Установленные прямой и угловой 3/4 дюймовые нижние фитинги
Устройство радиатора отопления
Монтируя отопительную систему в жилом доме, следует принимать во внимание конструктивные особенности батарей и их характеристики. Делая выбор в сторону секционных радиаторов, вы оставляете для себя возможность в дальнейшем увеличить площадь обогрева, добавив требуемое количество элементов
С панельными батареями сделать такую доработку возможности не будет. Следует заметить, что секционный радиатор позволяет не только регулировать объемы выдаваемого тепла, но и выполнить оперативную замену утратившей работоспособность секции, не останавливая работу всей отопительной системы.
Рабочий принцип отопительных батарей основан на таком немаловажном факторе, как расстояние между осями – вертикальная длина от центра отводной трубы до подвода. Очень важно об этом помнить, когда выполняется замена какого-нибудь элемента
Еще один критерий, про который не следует забывать – диаметр труб. Если он небольшой, возникает риск засорения отопительных приборов песком и ржавчиной.
Отопительная система работает просто. Подогретая до требуемой температуры вода перемещается по системе труб, проходит в приборы нагрева, от которых тепло передается в помещение.
Как определить оптимальную схему подключения в зависимости от числа секций?
Число секций биметаллического радиатора отопления напрямую влияет на выбор схемы подключения. Например, для моделей, имеющих до 8 секций, оптимальным будет боковое, диагональное или нижнее седельное подключение. Если количество секций биметаллического радиатора отопления больше 8-ми, то стоит выбирать диагональную схему подключения.
Что такое удлинитель потока и как правильно его устанавливать?
Удлинителем потока называют трубку, вставляемую в коллектор подачи. Целесообразно использовать это приспособление, если при боковом подключении горячими оказываются исключительно первые секции биметаллического радиатора отопления, а остальные остаются чуть теплыми.
Если при подключении биметаллического радиатора отопления вы решили использовать удлинитель потока, то важно знать о том, какая длина приспособления будет оптимальной. Этот параметр определяется в зависимости от числа секций. Фактически вариантов два:
Фактически вариантов два:
- Удлинитель должен составлять 2/3 от общей длины радиатора.
- Длина удлинителя должна быть такой, чтобы он доставал до средней части последней секции.
Второй момент: если при подключении биметаллического радиатора отопления вы решили использовать удлинитель, то можно сделать в нем отверстия. Такая «хитрость» поможет обеспечить условия, при которых теплоноситель будет равномерно поступать и распределяться по вертикальным коллекторам. Впрочем, делать это вовсе не обязательно, удлинитель и без отверстий отлично справляется со своими функциями.
Основные достоинства нижней подводки
Как уже отмечалось ранее, такой способ предусматривает подачу горячей жидкости в радиатор с одной стороны, а вывод охлажденной – с другой. Благодаря этому трубы можно легко спрятать, практически не теряя в их эффективности. Да и сами батареи снизу быстрее прогреваются, нежели сверху ввиду большой скорости циркуляции воды.

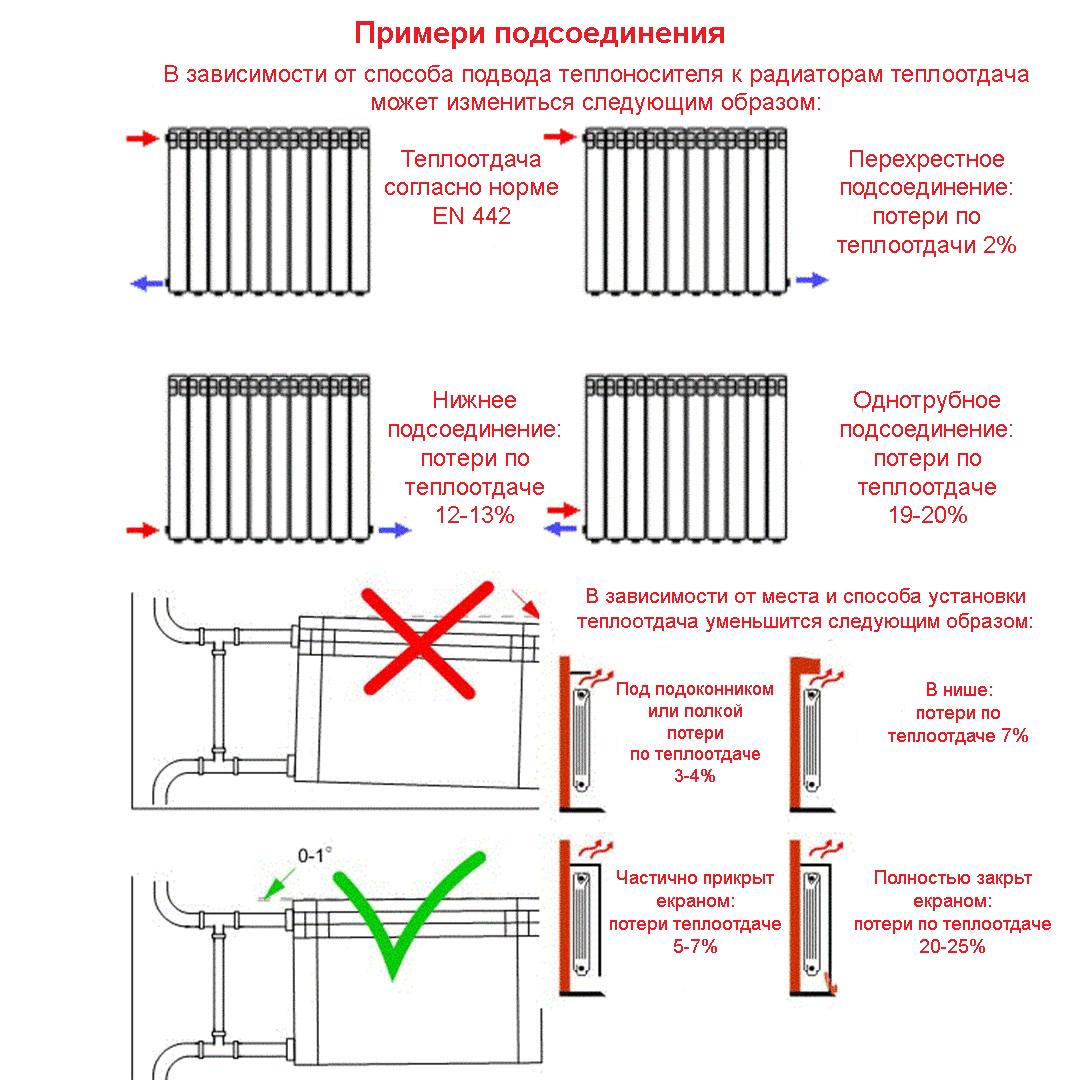

Порой эффективность эксплуатируемого оборудования снижается по причине завоздушивания магистрали или ее засорения. Но даже после этого такой способ подводки обеспечивает равномерный прогрев приборов (эффективность не ниже, чем в случае верхней подводки).
Важно! Невзирая на то, какой способ подключения был выбран, при монтаже следует придерживаться ряда особых требований. И касается это в первую очередь соотношения между шириной радиатора и аналогичным показателем окна
Как подключить радиатор отопления с нижним подключением?

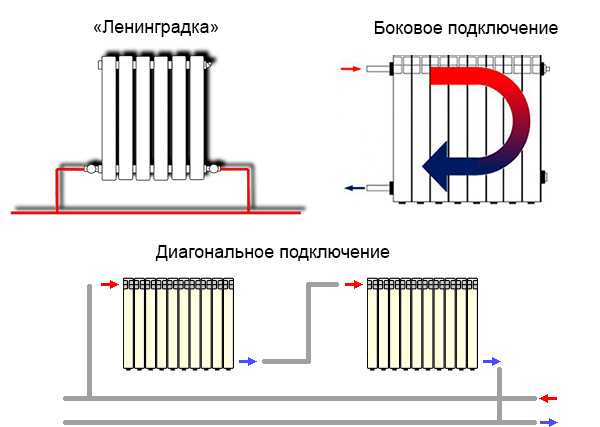

Существует несколько способов подключения секционных батарей к отопительной системе. У каждого из них есть свои плюсы и минусы. Диагональное подключение идеально подходит при горизонтальном положении трубопровода, боковое позволяет осуществить соединение с одной стороны, а нижнее сочетается с интерьером и эстетично выглядит.
Особенности
Радиаторы с нижним подключением популярны за счет того, что помогают скрыть наличие труб.
Чаще всего данный способ встречается в частных домах, поскольку трубопровод находится непосредственно под строением.
Уходящие вниз трубы значительно освобождают полезную площадь и не бросаются в глаза. Однако стоимость секционных радиаторов, использующих нижнее подключение значительно выше других.
На данный момент производится только два вида батарей такого типа: стальные и панельные. Стальные радиаторы легко монтируются и имеют небольшие размеры. В панельных батареях используется термостатическая арматура с узлами подключения. От количества секций зависит быстрота нагрева помещения. Для маленьких комнат достаточно 3-6 панелей. Просторные помещения требуют большего количества секций.
Панельные радиаторы отопления
https://youtube.com/watch?v=esXEbda3_qg
Стальные батареи во многом превосходят панельные, поскольку имеют возможность установки в любом положении и вода поступает в последнюю секцию напрямую. Что очень удобно в случае замены старых конструкций на новые. Они соответствуют всем типам подключения, в отличие от современных радиаторов, которые могут не подходить для многих старых систем отопления.
Стальные радиаторы отопления
Проблему старых двухтрубных батарей можно решить перекладкой. Правда такая операция обходится дороже и отнимает большое количество времени.
Монтаж
Во время проведения работ не стоит снимать производственную упаковку. В процессе установки радиаторы часто подвергаются механическому воздействию, что сказывается на внешнем виде конструкции. Наличие защитной пленки помогает избежать царапин и других повреждений поверхностей.
Устанавливать радиаторы стоит на высоте не менее семи сантиметров от пола и десяти сантиметров от окна. Это обеспечит правильную циркуляцию воздуха и легкость монтажа.
Точно определите, какая из труб является питательной, а какая дает обратную связь. С батарей разобраться проще, они имеют маркировку на торцах обозначающую узел подключения.
У каждого радиатора, использующего нижнее подключение имеется термостатический вкладыш. Он применяется для правильной регулировки температуры. Правда, за счет этой особенности, цена на радиаторы данного типа выше в среднем на 10%.
Виды подводки

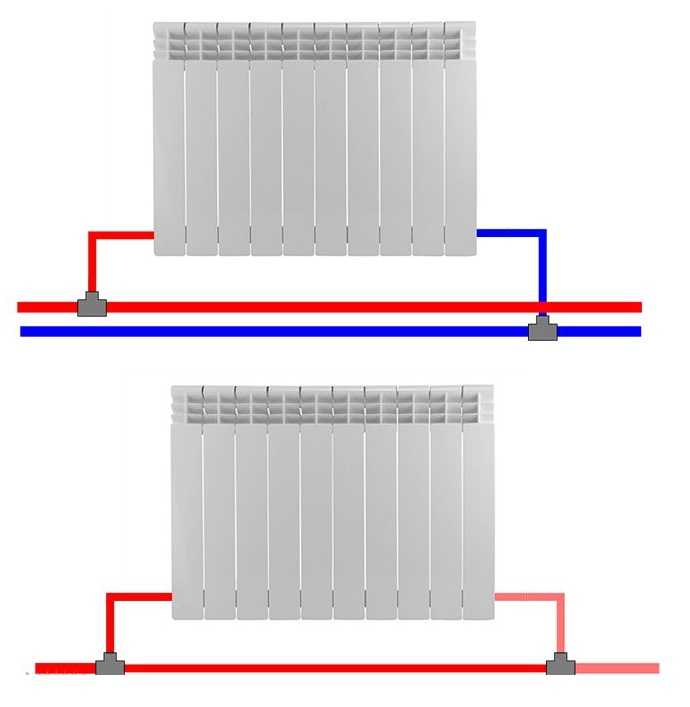

Существует два способа подводки отопительной системы к батарее. Если обе трубы расположены с одной стороны, горячая вода поступает в верхнюю пробку батареи. Охлажденная вода выводится через нижнюю. Обе пробки располагаются рядом. Такой способ называется односторонним.
Радиатор отопления с односторонней нижней подводкой
Разносторонний способ предполагает подводку горячей воды с противоположной стороны от вывода холодной. Такой вариант отлично подходит к персональным системам отопления. Основное преимущество данного метода заключается в возможности движения воды в любом направлении. К тому же, протяженность линий ввода и вывода жидкости значительно меньше, как в двухтрубной батарее.
Радиатор отопления с разносторонней нижней подводкой
Биметаллические радиаторы
Сплавы, из которых производятся данные батареи, используют сталь и алюминий. Сталь используется в качестве материала, контактирующего с теплоносителем. Алюминий же исполняет роль теплопроводящего элемента.
Все биметаллические радиаторы могут быть разборными либо цельными. Преимущество монолитных батарей заключается в возможности работы при высоком давлении. Это обеспечивает безопасную эксплуатацию конструкции.
Выбор подключения
Во время определения способа подключения в первую очередь необходимо учитывать схему отопления и соединение узлов системы. Правильный подбор, позволить использовать батареи с максимальной эффективностью. Нарушение же приведет к потере мощности.
Учитывайте, что нижнее подключение понизит КПД системы отопления. Однако удобства, создаваемые таким способом, могут иметь решающее значение при выборе. Главное учитывать все особенности отопительной системы и тогда радиатор прослужит долгое время без лишних вложений средств.
