Монтаж и подключение трубопровода в системах «теплого пола»
К основным этапам прокладки магистрали теплоносителя в «теплом полу» относят:
- Прокладка демпферной ленты в помещении по всему периметру;
- Настил материала теплоизоляционного;
- Прокладка арматурной металлической сетки (вариабельно);
- Монтаж распределительного коллекторного узла («гребенка»);
- Раскладка трубопровода при соблюдении необходимых радиусов сгибов;
- Установка труб посредством хомутов из пластика/скоб-якорей на гладких матах или их установка в матах монтажных с бобышками;
- Настилание сетки из арматуры поверх трубопровода для придачи системе особой прочности (вариабельно);
- Полная опрессовка контура для тестирования общей герметичности и прочности.
Прокладка труб производится начиная от коллектора, а в месте пересечения шва демпфера они должны быть защищены особой демпферной шиной, дабы избежать возможной механической деформации. Если изделие не отличается особой гибкостью, то фиксаторы размещают с шагом в 1 метр. Если работа ведется с хорошо гнущимся материалом, то скобы/хомуты устанавливают чаще – из расчета расстояния не больше 0,7 метра.
Если при тестовом пуске отопления получен положительный результат, то можно приступать к формированию стяжки. Как правило, для данной операции применяют раствор цемента, куда добавляют особый пластификатор (в соотношении 3:1). Состав должен быть тщательно перемешан, он должен достичь равномерной консистенции и только тогда им допускается залить пол (пока он окончательно не затвердел). Усредненный показатель толщины для подобного слоя составляет 5 сантиметров, начиная от верхнего яруса теплоизоляции. Весь процесс можно облегчить, если применить готовые смеси, специально производимые для заливки «теплых полов» водяного типа (однако, такое решение связано с неизбежными дополнительными расходами).
Альтернативный способ обустройства водяного пола
Все дополнительные методы конструирования «теплого пола» на базе водяных магистралей являются крайне затратными. Причиной тому стала высокая стоимость используемых материалов. Однако, некоторые владельцы желают воспользоваться и ими. Самым распространенным из них является так называемый «метод сухой стяжки». В нем используется цельная полистирольная плита заводского изготовления, имеющая прорези под трубы. Данный вариант тонкослойный и подойдет для комнат с заниженными потолками, где увеличение нагрузок на несущие перекрытия крайне нежелательно. Для создания подобных систем применяют также гладкие плиты со специальными углублениями, предназначенными для греющего трубопровода. Соответственно, альтернативный способ станет оптимальным решением для выкладки по старым деревянным полам, кои имеют значительные ограничения по нагрузке или подойдет для комнат с полностью завершенным ремонтом. Равномерный же прогрев в «методе сухой стяжки» обеспечивают дополнительно наложенные прямые и разворотные пластины, произведенные из оцинкованной стали.
Монтаж пластиковых труб
Итак, вы смогли убедиться, что рынок предлагает несколько разновидностей пластиковых труб, которые используются в теплых полах. Ограничения в выборе практически стандартные, здесь несколько позиций:
- Цена изделия.
- Простота проведения установки.
- Надежность.
Можно было бы назвать еще парочку, но эти три самые существенные. О цене изделия говорить не будем, понятно и без лишних слов, что чем выше технические характеристики труб, тем они дороже. Поэтому каждый потребитель выбирает вариант в соответствии с бюджетом, который выделен на организацию отопления.
А вот проведение монтажных работ сильно влияет на выбор, потому что этот процесс не такой уж и сложный, и многие потребители пытаются сами его провести. Поэтому о нем немного подробнее.
Укладка и крепление трубы
В первую очередь производится расчет труб для теплого пола. Для этого придется разбить площадь помещения на участки и определить, на каких из них будет установлена мебель и другие предметы интерьера. Ведь и так понятно, что под ними нет необходимости укладываться трубную конструкцию. Кстати, это неплохая экономия, если схему грамотно разработать. Добавим, что в расчете необходимо учитывать один очень важный показатель – это расстояние между трубами теплого пола, которое специалисты называют шагом укладки. Обычно данный шаг варьируется в пределах 20-35 см. Почему именно эти цифры:
- Расстояние меньше 20 см создает условия, при которых температура пола станет некомфортной. Слишком высока плотность укладки труб теплого пола.
- Свыше 35 см будет ощущаться зональный перепад температур по плоскости, потому что соседние трубы не смогут прогреть пространство между ними. Опять дискомфорт.
Давайте на примере труб для теплого пола от определим, как рассчитывает сама компания необходимое количество трубы на определенную площадь пола. Кстати, эти показатели обязательно отмечаются в паспорте изделия.
Компания предлагает такое соотношение: 100 м трубы на 20 м² напольного основания. Вот почему многие производители выпускают трубы в бухтах длиною 100 м. Это не только удобно, но и говорит о том, что именно эту длину надо использовать именно на такую площадь. Ни больше ни меньше. Конечно, это всего лишь рекомендация, но опытные мастера знают, что знаменитый производитель не будет давать рекомендации просто так. Значит все проверено и разработано именно под эти показатели. К тому же данное соотношение позволит избежать непредвиденных расходов, связанных с приобретением лишних материалов. А это тоже достаточно большой плюс.
Многослойная пластиковая труба для теплого пола
Требования к трубам, соотношения размеров
К вопросу о том, какую трубу лучше использовать для теплого пола, следует отнестись со всей серьезностью: это объясняется специфическими условиями работы водяной системы отопления. Материал должен быть только новым и соответствовать целому перечню технических требований.
1.Удельный вес, технология изготовления. Не допускается монтаж «подпольного» обогрева из стальных водогазопроводных труб, даже если они произведены из нержавейки. СНиП (Строительные Нормы и Правила) запрещают использование сварных труб в закрытых системах теплого пола. Запрет действует независимо от разновидности шва (прямой он или спиральный).
Еще один минус труб, изготовленных из стали – большой вес. «Пирог» теплого пола, включающий бетонную стяжку, и без того имеет внушительный вес. Стальной контур резко увеличивает нагрузку на перекрытие.
2. Стойкость к внешним воздействиям. Именно от нее зависит долговечность контура, заливаемого бетоном. Монолит после застывания становится мощным накопителем и распределителем тепла (варианты с использованием «сухой» стяжки менее эффективны). Единственный минус: диагностика при поломках сложна, замена отдельного участка трубопровода практически невозможна. При порыве систему придется демонтировать целиком.
Чтобы избежать подобных неприятностей, выбирают трубы из химически инертного, термостойкого материала (должен выдерживать 90-95 оС), полностью защищенного от коррозии, с гладкой внутренней поверхностью, не склонной к образованию известковых отложений. Идеальный выбор – труба со специальной защитой от кислородной диффузии.
3. Прочность. С внешней стороны на стенки давит стяжка, изнутри – теплоноситель. Хотя критические показатели давления маловероятны, труба должна быть рассчитана на 10 бар (на случай экстремальных скачков).
4. Достаточная длина. Контур должен быть цельным, поскольку любые соединения (муфты, фитинги, сварка) – это потенциальные места протечек. Не обнаруженный вовремя порыв приводит к затоплению соседей снизу или к короткому замыканию в электросети. Еще один аргумент против стыков – большая вероятность «зарастания» труб и засорения системы в этих местах.
Длина контура определяется расчетным путем. Обычно материал для теплого пола поставляется в бухтах и отпускается в погонных метрах. Пластичность позволяет придать трубе криволинейную форму с изгибами нужного радиуса.
Размеры труб
Самые популярные диаметры контура – 16 и 20 мм, значительно реже применяется материал ∅ 25 мм. Решая, какая лучше труба для теплого водяного пола, учитывают следующее:
- чем меньше диаметр, тем больше гидравлическое сопротивление и меньше способность к теплообмену;
- при увеличении диаметра приходится наращивать толщину стяжки – в результате поднимается уровень пола (это не всегда возможно), увеличивается нагрузка на перекрытие.
Пример устройства водяного пола с пенополистиролом
От выбранного диаметра зависит предельный метраж контура. При увеличении длины трубы гидравлическое сопротивление жидкости растет и может превысить технические возможности циркуляционного насоса. Создается эффект «запертой петли»: насосный агрегат качает теплоноситель, а он стоит на месте.
В таблице 1 указаны рекомендуемые соотношения диаметров и предельных показателей длины контура.
Таблица 1
| Диаметр трубы, мм | Максимальная длина контура, м |
| 16 | 60-70 |
| 20 | 80-90 |
| 25 | 100-120 |
Если максимальной длины одного контура недостаточно, то рекомендуется использовать дополнительные контуры.
Водяной теплый пол из нескольких контуров

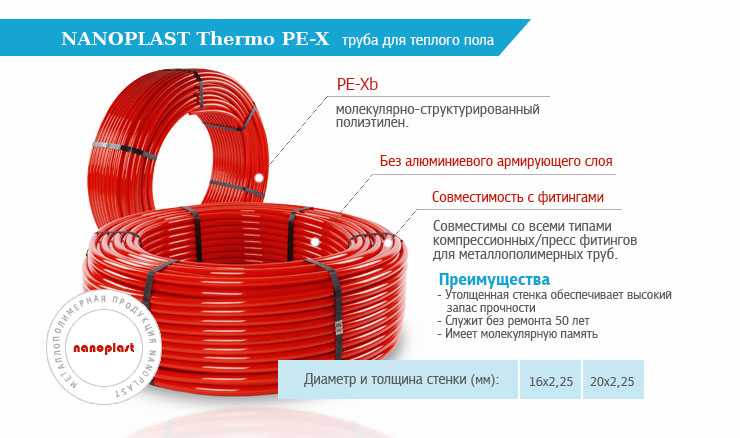

Сшитый полиэтилен
Благодаря современным технологиям, такой, казалось бы, непрочный материал как полиэтилен, удалось сделать пригодным для производства труб. В обычном полиэтилене молекулы углеводорода никак не связаны между собой, а вот в новом материале (PEX, или сшитом полиэтилене) углеводородные молекулы соединены посредством взаимодействия атомов водорода и углерода. Дополнительная обработка под высоким давлением делает материал еще более прочным
Производство сшитой трубы для теплого пола получило распространение лишь недавно, хотя сама технология была разработана примерно 40 лет назад. Новый материал обладает характеристиками, которые не присущи его предшественнику. В частности, сшитый пропилен для теплого пола отличается высокой механической прочностью, то есть не боится царапин и не истирается, устойчив к температурным колебаниям. Главным образом, на свойствах материала сказывается техника и степень его сшивания.
Определяясь, какой сшитый полиэтилен выбрать для теплого пола, стоит обратить внимание на материал со степенью сшивки 65-80 %. Данный показатель будет влиять на прочность и долговечность изделий, но вместе с тем, вырастет и их цена. Правда, излишние расходы на этапе монтажа в дальнейшем окупятся из-за надежности и долгого срока эксплуатации труб.
Правда, излишние расходы на этапе монтажа в дальнейшем окупятся из-за надежности и долгого срока эксплуатации труб.
При малой степени сшивки полиэтилен быстро утратит свои исходные качества, потрескается под влиянием внешних факторов и потребует замены. Однако не менее значимым является способ создания молекулярных связей.
Различают 4 типа сшивки:
- пероксидный;
- силановый;
- азотный;
- радиационный.
Выбирая, из какой трубы делать теплый пол, присмотритесь к ее маркировке. Наиболее качественным является PEX-a, хотя он и самый дорогостоящий. А вот повышенным спросом пользуются трубы с маркировкой PEX-b, сшитые силановым методом. У них относительно невысокая цена наряду с хорошими эксплуатационными свойствами.
У данного материала есть еще и другие достоинства, в частности:
- Возможность полноценно работать при температурах от 0 ℃ до 95 ℃.
- Сшитый полиэтилен начинает плавиться только при температуре в 150 ℃, а горит он при 400 ℃, поэтому с успехом может использоваться в системах теплого пола.
- Трубам из сшитого полиэтилена присуща так называемая «молекулярная память», то есть после повышения температуры материала любые возможные деформации разглаживаются, а сами изделия принимают исходную форму.
- Хорошая устойчивость изделий из сшитого полиэтилена к перепадам давления в системах отопления является еще одним аргументом в их пользу в момент принятия решения, какую трубу взять для теплого пола. В зависимости от характеристик такие трубы могут поддерживать давление в 4-10 атмосфер.
- PEX-трубы отличаются хорошей пластичностью, поэтому даже при многократном изгибе в одном и том же месте они не ломаются.
- Сшитый полиэтилен является биологически и химически устойчивым. Это значит, что на внутренней поверхности труб не размножаются бактерии и грибок, а сам материал не вступает в реакцию с агрессивной средой и не поддается коррозии.
- Химический состав сшитого полиэтилена абсолютно безопасен. Он не выделяет токсинов, а в момент горения распадается на углекислый газ и воду.
Рекомендуемые температуры эксплуатации труб из сшитого полиэтилена составляют 0-95 ℃, но на краткое время диапазон может расширяться до -50 – +150 ℃, причем материал не лопнет и останется прочным. Однако такие повышенные нагрузки приводят к сокращению срока службы материала.
Некоторые пользователи путают термостойкие полиэтиленовые трубы с изделиями из PEX. Это некорректно. Действительно, термостойкий полиэтилен способен функционировать при высоких температурных значениях, однако по всем остальным качествам он сильно отстает от сшитого. Трубы PEX способны сопротивляться агрессивным внешним факторам намного дольше, но и цена на них выше. А их монтаж не нуждается в сложном оборудовании и доступен каждому потребителю.
Итак, если вы сомневаетесь, какие трубы нужны для теплого пола, можете смело остановиться на изделиях из сшитого полиэтилена. Более того, их характеристики позволяют применять такие трубы даже для радиаторного отопления и горячего водоснабжения. Единственное ограничение – минимизировать воздействие на материал прямых солнечных лучей, хотя для теплого пола оно не актуально.
Чтобы не повредить внешний антидиффузный слой на трубах, их транспортировку и монтаж следует выполнять очень осторожно. Нарушение целостности защитного покрытия приведет к снижению долговечности трубы из-за попадания кислорода в структуру материала.
Металлопластиковые трубы
Металлопластик соответствует многим требованиям к трубам, описанным ранее.
Этот материал:
- гибкий и поэтому минимальный размер радиуса изгиба равен 8 диаметрам;
- при монтаже его не нужно нагревать;
- эластичный;
- имеет низкий показатель кислородопроницаемости.
Единственный недостаток металлопластика – это срок службы, который не превышает 30 лет. Также в продаже немалое количество подделок. Востребованность металлопластиковых труб объясняется удобной формой их выпуска – они продаются в бухтах длиной 25 –50 метров. Немало фирм принимают заказы на изготовление продукции большей протяженности.
Применяют трубы из металлопластика диаметром 16 или 20 миллиметров. Специалисты не рекомендуют монтировать теплые полы из изделий с другим размером сечения. Качественная и фирменная металлопластиковая трубная продукция стоит дорого, а срок службы не соответствует потребностям потребителей. Но вся система получается не слишком дорогой, так как фитинги в данном случае стараются не задействовать по причине высоких цен на них, а укладывают отрезки труб большой протяженности, стоимость которых доступна многим владельцам недвижимости.
Расчет трубы теплого пола
Рассчитать длину трубы водяного теплого пола довольно просто. Для этого предусмотрены табличные значения. Как видно ниже, для каждого шага дана информация по количеству труб, расходуемых на один квадратный метр.
Значения эти весьма точные. Но на всякий случай стоит брать 10% запас, чтобы не ошибиться при покупке.
После того, как вы определитесь, сколько квадратных метров у вас смонтировано 10, 15 и 20 шагом, вам останется просто перемножить количество на табличные значения
| Шаг укладки | Примерный расход трубы в метрах на метр квадратный |
| 100 | 10 |
| 150 | 6,7 |
| 200 | 5 |
Механическое повреждение — излом трубопровода
Если температура начинается повышаться, и ее отметка доходит до 70 градусов и выше, то может наблюдаться излом трубопровода, иными словами, происходит быстрое старение трубопроводной системы, следовательно, чем выше температура, тем стремительнее ускоряется излом на трубе.
Интересно то, что причиной излома могут послужить необоснованные факторы. Так, к примеру, давление до многих трубах может достигать температуры от 50 градусов и выше, что, несомненно повышает вероятность возникновения излома на трубопроводе. В то числе, трубы изготовляются не на один год для эксплуатации, а, в большинстве случаев, на многие десятилетия. А за это время могут появиться и другие обстоятельства, которые повлекут за собой быструю изношенность материала, а также, возможное появление излома.
Как показывает практика, трубы теплого пола имеют настолько высокую температуру, что происходило даже отсоединение отдельных частей, но этот пункт можно в любой момент ликвидировать привычными рабочими средствами.
Несомненным преимуществом трубы из сшитого полиэтилена является то, что данная модель, в своем составе, имеет высокую химическую структуру, и обладает способностью к быстрому восстановлению. Иными словами, если, в процессе проведения монтажных работ, на трубу упал тяжелый предмет или произошел излом, то независимо от того, какой именно тип сшивки присутствует у трубопровода, то можно воспользоваться строительным феном и нагреть место повреждения, а после, произвести необходимые работы по его устранению. При этом все основные свойства трубопровода останутся прежними.
Монтаж водяного теплого пола собственноручно
После того как Вы закупили материалы, можно приступать к монтажу.
Ввиду того что перекрытия могут быть не только бетонным, но и деревянным, мы рассмотрим оба варианта
Монтаж водяных теплых полов своими руками мы разделили на 6 этапов:
2.1. Очистка основания2.1.1. Бетонный пол
Уберите весь мусор и сбейте отдельные бетонные наросты, если они есть. Не волнуйтесь если основание пола неровное, это никак не повлияет на качество монтажа.
2.1.2. Деревянный пол
Просто очистить поверхность от крупного мусора.
2.2. Утепление основания2.2.1. Бетонное
В случае если черновая стяжка не утеплена – требуется утепление. Чаще всего утепляют экструдированным пенополистиролом (Пеноплэкс) или матами. Плиты Пеноплэкса или маты просто прибиваются дюбель-грибами к основанию как это показано на видео:
Видео монтажа утеплителя к бетонному основанию
2.2.2. Деревянное
Деревянное основание не нуждается в утеплении, но не лишним будет застелить его вспененным полиэтиленов (Пенофол) с отражающей поверхностью.
2.3. Монтаж демпферной ленты
Лента крепится на стены, посему, разделим все стены на 2 типа по методу монтажа.
2.3.1. Бетонная или кирпичная стена
Видео монтажа демпферной ленты к бетонной или кирпичной стене
Тут следует крепить ленту дюбель-грибами. Не стоит надеяться на самоклеящуюся ленту – она отвалится на следующий же день.
2.3.2. Деревянная, гипсокартонная, стена со штукатуркой
Видео монтажа демпферной ленты к деревянной, гипсокартонной, стене со штукатуркой
В данном случае, лента крепится обычным монтажным степлером, это просто и быстро.
2.4. Арматурная сетка
Если стяжка Вашего пола менее 3 см или в связи с рельефом основания существуют локальные места где стяжка будет менее 3 см – вам нужна будет арматурная сетка.
Сетку можно укладывать под трубу и на трубу. Но если Вы положите сетку на трубу, то Вам будет очень неудобно ходить по ней во время монтажа бетонной стяжки, сетка под ногами будет выгибаться и торчать из стяжки, чтобы этого избежать необходимо положить несколько досок и ходить только по ним.
Видео монтажа арматурной сетки
2.5. Крепления для трубы
Крепежные элементы трубы подбираются исходя из типа утеплителя, наличия закрепленной арматурной сетки под трубой и типом основания.
Об этом уже говорилось в пункте
Крепежные элементы для трубы
2.6. Укладка трубы
Перед началом монтажа необходимо определиться с методом укладки трубы и местом где будет размещаться коллектор. Существует 3 варианта:
- двойной спиралью (рис.1);
- змейкой (рис.2);
- двойной змейкой (рис.3).
Схемы укладки трубы теплого пола
Самый эффективный вариант — это двойная спираль (рис.1), в этом варианте тепло распределяется максимально равномерно.
К этому моменты Вы должны были уже определиться с шагом укладки трубы. А для того чтобы было удобней производить монтаж рекомендуем сделать лекало размером равным Вашему шагу укладки из любого подручного материала (кусочка трубы или утеплителя, например).
Начинать монтаж рекомендуем с самых дальних от коллектора контуров!
Видео укладки трубы водяного контура
2.7. Монтаж коллектора
Коллектор обычно монтируется в специальный шкаф и на стену.
2.7.1. Сборка коллектора
Для начала надо собрать коллектор и закрепить его на месте.
Видео-инструкция по сборке коллектора
2.7.2. Обвязка коллектора
После сборки коллекторного узла и монтажа его в том месте где Вам необходимо, переходим к «обвязке» (присоединение петель водяного теплого пола к патрубкам коллектора через фитинги) коллектора.
Видео по обвязке коллектора водяного пола
2.7.3. Опрессовка системы
После того как у нас уже собрана вся основная система водяного теплого пола, ее необходимо «опрессовать» (заполнить контура теплого пола теплоносителем или сжатым воздухом). Это делается для проверки герметичности.
Рекомендуется оставить опрессованную систему под давлением 3-6 бар на 1-2 суток чтобы выявить возможные протечки.
Видео-инструкция по заполнению водяного теплого пола теплоносителем
После опрессовки и проверки системы можно переходить к монтажу цементно-песчаной стяжки.
Материалы для теплого водяного пола
Чаще всего делают водяной теплый пол в стяжке. О его структуре и необходимых материалах и пойдет речь. Схема теплого водяного пола представлена на фото ниже.
Схема теплого водяного пола со стяжкой
Все работы начинаются с выравнивания основания: без утепления затраты на обогрев будут слишком высокими, а укладывать утеплитель можно только на ровную поверхность. Потому первым делом готовят основание — делают черновую стяжку. Далее опишем пошагово порядок работ и используемые в процессе материалы:
- По периметру помещения раскатывают и демпферную ленту. Это полоса теплоизоляционного материала, толщиной не более 1 см. Она предотвращает потери тепла на обогрев стен. Вторая ее задача — компенсировать температурное расширение, которое возникает при нагреве материалов. Лента может быть специальной, а еще можно уложить нарезанный полосами тонкий пенопласт (толщиной не более 1 см) или другой утеплитель такой же толщины.
- На черновую стяжку укладывается слой теплоизолирующих материалов. Для устройства теплого пола лучший выбор — пенополистирол. Лучше всего — экструдированный. Его плотность должна быть не менее 35кг/м&span2;. Он достаточно плотный, чтобы выдержать вес стяжки и эксплуатационные нагрузки, имеет отличные характеристики и длительный срок экплуатации. Его недостаток — он дорог. Другие, более дешевые материалы (пенопласт, минеральная вата, керамзит), имеют массу недостатков. Если имеете возможность — используйте пенополистирол. Толщина теплоизоляции зависит от многих параметров — от региона, характеристик материала фундамента и утеплителя, способа организации чернового пола. Потому ее необходимо рассчитывать применительно к каждому случаю.
- Далее часто кладут армирующую сетку с шагом 5 см. К ней также привязывают трубы — проволокой или пластиковыми хомутами. Если использовался пенополистирол, можно обойтись без армирования — крепить можно специальными пластиковыми скобами, которые вгоняют в материал. Для других утеплителей армирующая сетка обязательна.
- Поверх устанавливают маяки, после чего заливают стяжку. Ее толщина — на менее 3 см над уровнем труб.
- Далее укладывается чистовое напольное покрытие. Любое, подходящее для использования в системе полов с подогревом.
Это все основные слои, которые необходимо уложить, когда будете делать водяной теплый пол своими руками.
Трубы для теплого пола и схемы укладки
Основной элемент системы — трубы. Чаще всего используют полимерные — из сшитого полиэтилена или металлопластиковые. Они хорошо гнутся, имеют длительный срок службы. Единственный их явный недостаток — не слишком высокая теплопроводность. Этого минуса нет у появившихся недавно гофрированных труб из нержавейки. Гнутся они лучше, стоят не дороже, но по причине малой известности пока используются нечасто.
Диаметр труб для теплого пола зависит от материала, но обычно он 16-20 мм. Укладываются они по нескольким схемам. Самые распространенные — спираль и змейка, есть несколько модификаций, которые учитывают некоторые особенности помещений.
Схемы укладки труб теплого водяного пола
Укладка змейкой — самая простая, но проходя по трубам теплоноситель постепенно остывает и к концу контура доходит уже значительно более холодный, чем был вначале. Потому зона, куда поступает теплоноситель будет самой теплой. Эту особенность используют — укладку начинают с самой холодной зоны — вдоль наружных стен или под окном.
Этого недостатка почти лишена двойная змейка и спираль, но они сложнее в укладке — необходимо нарисовать схему на бумаге, чтобы не запутаться при укладке.
Стяжка
Можно использовать для заливки водяного теплого пола обычный цементно-песчаный раствор на основе портландцемента. Марка портландцемента должна быть высокой — М-400, а лучше М-500. Марка бетона — не ниже М-300.
Полусухая стяжка для теплого пола
Но обычные «мокрые» стяжки очень долго набирают свою проектную прочность: не менее 28 суток. Все это время включать теплый пол нельзя: пойдут трещины, которые могут даже порвать трубы. Потому все чаще используют так называемые полусухие стяжки — с добавками, которые увеличивают пластичность раствора, значительно сокращая количество воды и время на «вызревание». Их можно добавлять самостоятельно или искать сухие смеси с соответствующими свойствами. Стоят они дороже, но мороки с ними меньше: по инструкции добавляют требуемое количество воды и перемешивают.
Водяной теплый пол своими руками сделать вполне реально, но потребуется приличный отрезок времени и немалые средства.
От каких параметров зависит шаг трубы
Многие задаются вопросом, с каким шагом рациональнее и эффективнее укладывать теплый водяной пол. Данный параметр влияет на мощность нагрузки. Она подразумевает стабильность нагрева всего помещения. Шаг контура напрямую зависит от диаметра используемой трубы (16, 20, 25 мм). Диапазон – от 100 до 500 мм. Наиболее востребован шаг в 150, 300 или 400 мм.
Например, наиболее эффективный шаг в нагревательной системе при мощности в 50 Вт/кв.м – 300 мм. Шаг трубы 16 для теплого водяного пола актуален для комнат, требующих особенно сильного обогрева на постоянной основе. Например, в тех участках, где теплопотери больше (вдоль наружной стены, у двери и т.д.), оптимальный шаг – 200 мм. Соответственно, при мощности в 80 Вт/кв.м шаг прокладки водяного теплого пола рекомендуют уменьшать (до 150 мм).
Наиболее простая в исполнении техника укладки контура – спираль. Трубы укладываются с изгибом в 90 градусов. В технологии «змейка» изгиб составляет 180 градусов. Этот момент немного усложняет монтаж нагревательной системы. Если помещение большое или имеет особенности в зонировании, то используют двойные схемы.
Важно! Контур должен укладываться из цельной трубы без нахлестов и повреждений
Оптимальный шаг трубы теплого водяного пола определяется во время расчетов системы и составления проекта. При слишком большом шаге повышается чувствительность человека и становится ощутима разница в перепаде температур напольного покрытия.
Недопустимо использовать маленький шаг для труб с большим диаметром и наоборот. Подобные ошибки в монтаже нагревательной системы приводят к перегреву контура или тепловым провалам. Это способствует нарушению работы теплого пола как единой и эффективной системы.
Важно! Для увеличения эффективности работы системы, каждый раз увеличивая расстояние между трубами, поднимают температуру воды. Кроме размера контура на шаг имеет влияние тип и габариты комнаты, а также расчеты тепловой нагрузки. При нагрузке в 50 Вт/кв.м наиболее рациональным расстоянием между трубами станет значение в 300 мм
При нагрузке в 80 Вт/кв.м – 150 мм. Последний вариант оптимален для ванной комнаты, где температура напольного покрытия имеет самое важное значение в любое время года
При нагрузке в 50 Вт/кв.м наиболее рациональным расстоянием между трубами станет значение в 300 мм. При нагрузке в 80 Вт/кв.м – 150 мм
Последний вариант оптимален для ванной комнаты, где температура напольного покрытия имеет самое важное значение в любое время года
Кроме размера контура на шаг имеет влияние тип и габариты комнаты, а также расчеты тепловой нагрузки. При нагрузке в 50 Вт/кв.м наиболее рациональным расстоянием между трубами станет значение в 300 мм. При нагрузке в 80 Вт/кв.м – 150 мм
Последний вариант оптимален для ванной комнаты, где температура напольного покрытия имеет самое важное значение в любое время года
Кроме техники постоянного шага существует переменный вариант укладки контура. Суть заключается в более плотном расположении труб на конкретном участке. Обычно подобную технологию используют вблизи наружных стен, окон и у дверей. Данные зоны характеризуются большими теплопотерями. Учащенный шаг – это 60-65% от стандартного. Самое эффективное расстояние: 150 или 200 мм при размере трубы в 20 или 22 мм. Количество рядов определяют в процессе монтажа.
Переменное или смешанное расстояние между контурами практикуют в помещениях неосновного назначения, где нет острой необходимости постоянного обогрева, а также в местах с большими теплопотерями.
Перед прокладыванием контура подготавливают поверхность. Для этого необходимо обеспечить ее равномерность. Допустима погрешность в 3 см. Наличие бугров, провалов и неровностей приводит к тому, что после запуска нагревательной системы обогрев помещения будет происходить неравномерно. Вдоль стен комнаты укладывают демпферную ленту. Она снизит риск возникновения трещин при высыхании стяжки.
Также на этапе подготовки укладывают теплоизоляцию. Ее плотность остается в пределах 35 кг/куб.м. Последним подготовительным этапом становится укладка арматурной сетки. Она послужит основанием для креплений контура и поможет равномернее распределять тепло. Рекомендуется использовать специальные панели для укладки труб для водяного пола, значительно облегчающие процесс монтажа.
Сшитый полиэтилен
Этот материал славится своей устойчивостью к термическим усадкам, что позволяет увеличивать температуру теплоносителя до любых показателей. Многие знают, что в жилых помещениях комфортной будет температура теплоносителя в +31+35 градусов. Поэтому показатель термической усадки не является существенным.
Труба для устройства теплых полов, произведенная из сшитого полиэтилена, имеет высокую прочность. Достигается это благодаря использованию при производстве специальных технологий, заключающихся в литье изделий под высоким давлением. Также полиэтиленовые трубы имеют разную плотность. Для устройства теплого пола рекомендуется выбирать трубы с плотностью не более 80%. Эта характеристика прежде всего влияет на стоимость.
Повышение этого показателя зависит от обработки труб различными составами при их производстве:
- Газ силан. В этом случае плотность сшивки материала составит 65%.
- Пероксид — выше 75%.
- Облучение потоком электронов. Здесь показатель не будет превышать 60%.
При прокладке контура трубы теплых полов соединяются разнообразными фитингами. Это очень удобно, и монтаж производится буквально за несколько минут. На конец трубы надевают кольцо. Затем, используя специальный инструмент, этот участок немного расширяют. Далее в него вставляют фитинг. После этого расширяющее устройство отсоединяют, и благодаря естественной усадке, присущей этому материалу, участок трубы плотно обжимает фитинговое соединение.
Металлопластиковая труба Pex-AL-Pex
Эта труба состоит из 5 прослоек: первый, пятый слои — сшитый полиэтилен, второй, четвертый — клеевой слой, третий — фольга алюминиевая .
Причем полимер этилена с сшитыми молекулами насчитывает несколько различных способов сшивания: А,В,С. Преимущество клеевой прослойки в том, что она жестко связывает алюминиевую прослойку со слоями полиэтилена. Алюминивая фольга в трубе является 100% кислороднозащитным барьером. Через алюминиевую фольгу совершенно не проходят молекулы кислорода в теплоноситель. Существует еще один фактор применения алюминиевой фольги в трубе — она существенно минимизирует линейное удлинение трубы из металлополимера.
Металлопластиковая труба достаточно давно уже вышла на отечественный рынок, где-то в 90-х годах прошлого столетия. И как Вы заметили, частично труба состоит из сшитого полиэтилена. Про нее убедительно можно сказать, что ею пройдена проверка жесткими условиями эксплуатации и суровыми российскими специалистами.
Непростое существует опасение среди монтажников. Что при укладке и применении металлопластиковой трубы труба может отслоиться или потрескаться.
При появления этой продукции на рынках России эти факты были реальны. Сейчас же такая продукция выпускается и применяется достаточно долгое время, поэтому производители уже вполне освоили всю методику производства подобных труб и возможность отслоения свелась к минимуму.
Инструментарий для монтажа трубопровода в «теплом полу»
Когда все расчеты на бумаге по контуру обогрева завершены, можно приступить к подбору необходимого инструментария. В итоге перед началом работ у мастера должны быть в наличии:
- Рулетка строительная (для замеров различных расстояний);
- Лазерный уровень (для более точного построения плоскостей на горизонталях);
- Нож строительный (для аккуратной нарезки изоляции краев, утеплителя и гидроизоляции);
- Калибратор (для работы по трубам), сниматель фасок, труборез;
- Гаечный/разводной ключ (для подсоединения компрессионных фитингов к гребенке распределения);
- Опрессовочное оборудование (для производства и контроля герметичности).
Также, необходимо озаботиться наличием следующих расходных материалов:
- Теплоизоляция (пенопласт или ЭППС, подкладываемый под трубы);
- Полиэтиленовая или мультифольная гидроизоляционная пленка (представляет собой воздушно-пызырчатый материал, обладающий покрытием из фольги);
- Краевая изоляция (вспененный полиэтилен в виде ленты, предназначенный для монтажа на поверхность стен и про меж независимых контуров отопления, дабы компенсировать стяжечное расширение при воздействии повышенных температур);
- Сетка арматурная (необходима для протекции бетонной стяжки и укрепления магистрали);
- Скобы якорные (для закрепления трубопровода в качестве базового элемента);
- Коллектор (он же гребенка), применяемый для распределения теплоносителя равномерно по всему контуру;
- Узел смесительно-насосный (необходим в целях поддержания номинальных температур для панельного отопления).
