Настройка магнитолы Pioneer под сабвуфер
Избавившись от искажений на высоких частотах, необходимо добавить басов, чтобы получить качественное и объемное звучание. Для этого нужно перейти в меню предварительных настроек, выключив и включив магнитолу. Чтобы перейти в меню, нажмите на основную кнопку выключения устройства и удерживайте ее до включения дисплея. Когда он загорится, вы окажетесь в меню предварительных настроек. Теперь с помощью джойстика ищите пункт SW Kontrol. Утопив джойстик в корпус магнитолы, вы оказываетесь в подпункте EAR SP FUL. С помощью вращения круглой рукояти джойстика меняем надпись FULL на SW и выключаем магнитолу.
Предварительные работы
Что следует учитывать при установке? Вам нужно убедиться, что основной блок не разряжает батарею во время длительного пребывания
Важно, что многие водители умеют эксплуатировать технику даже при выключенном зажигании
- Если в машине стоит старая магнитола, ее необходимо удалить. Для этого понадобится отвертка. Отсоедините аккумулятор для обеспечения безопасности.
- Снимите декоративную крышку (в большинстве случаев удобнее делать это справа налево, открыв перчаточный ящик).
- Выверните винты, которыми крепится основной блок и крышка воздуховода. Крышка снимается (необязательно, но это повысит удобство использования). Но кнопку «Аварийный останов» нельзя отключать от источника питания.
- Снимите магнитолу и выключите экран бортового компьютера. Снимите его с кронштейна. Готово, вы избавились от старого устройства – можете поставить новый.
Размеры и разъёмы
Магнитолы бывают одинарные и сдвоенные (1 и 2 din). Европейские производители, как правило, выпускают оборудование 1 din. С 2 din обычно работают японцы, корейцы и американцы – такие модели в 2 раза больше по высоте, поэтому в машине обязательно должна быть ниша подходящего размера.
Разные радиоприемники и автомобили имеют разные разъемы. Чаще всего основной блок подключается по ISO 10487. Перед покупкой проверьте, есть ли он в машине. Нет – хорошо, проблему можно решить двумя способами:
- использовать переходники, с помощью которых осуществляется переход от обычных колодок к ISO;
- подключать напрямую (метод требует хоть какого-то опыта работы с проводами).
Назначение контактов разъема ISO
Маркировка проводов магнитофона
Перед началом установки осмотрите провода на новой магнитоле. Два разъема ISO обычно поставляются с основными блоками для облегчения подключения. Они состоят из группы контактов (по 8 контактов в каждой). Один разъем подключается к источнику питания, другой – к аудиосистеме. Если в вашем автомобиле нет подходящего порта, отсоедините разъем от проводов и подключите оборудование методом скрутки.
Изоляция проводов окрашена в другой цвет для облегчения идентификации. У каждого из них свои функции.
Большой желтый провод предназначен для подключения к аккумулятору. Подключайте его к источнику питания только через предохранитель.
Большой красный провод подключается к аккумуляторной батарее через замок зажигания. В этом случае магнитола будет работать только при включенном зажигании
Внимание! Некоторые автолюбители подключают желтый и красный провода, но это не рекомендуется – возможна быстрая разрядка аккумулятора.
Широкий черный провод – минус. Крепится к кузову автомобиля.
Белый кабель с синей полосой позволяет использовать сабвуфер, усилитель и антенну.
Серый – для подключения к клемме «+» на передней правой колонке.
Серый с черной полосой подключается к этому же динамику (клемма «-»).
Белый – это «+» клемма переднего левого звукового элемента.
Белый с черным: тот же динамик, отрицательный вывод.
Зеленый должен быть подключен к клемме «+» тылового динамика.
Зеленый с черным – в ту же сторону, но на «минус».
Пурпурный – тому, что сзади, с правой стороны, на «+»; его “брат” с черной полосой – к тому же динамика на «-».
Схема: где подключить провода разного цвета
Подключение по Bluetooth
Обратите внимание, что, как и в случае с большинством других устройств с поддержкой Bluetooth, для правильной работы соединения устройство должно быть сопряжено с устройством с поддержкой Bluetooth. Пин-код вводится на магнитоле и повторяется на устройстве (иногда, особенно если устройство уже сопряжено через Bluetooth, его нужно вводить только на магнитоле)
Чтобы ввести пин-код на радиоприемнике, выполните следующие действия:
- Выключите его.
- Удерживая нажатой клавишу питания, перейдите в меню «Пуск».
- Поверните джойстик, чтобы найти функцию PIN CODE INPUT (появляется, если BT включен).
- Поверните джойстик вверх и вниз, чтобы ввести код. Если вы хотите переходить от одного символа к другому, поворачивайте ручку влево и вправо.
- Подтвердите, нажав на циферблат один раз.
- Выход из меню.
Теперь вы можете включить режим на своем устройстве и попытаться определить местонахождение радио. Те, кто любит присваивать устройствам однозначные имена, могут воспользоваться описанным выше способом, но вместо PIN CODE INPUT выбрать EDIT DEVICE NAME. Остальные шаги идентичны.
Важно!!! Нажмите один раз для подтверждения. Нажатие на то же меню во второй раз приведет к сбросу кода, и вам придется ввести его снова
Разъем 3,5 AUX находится справа от органов управления радиоприемником, а USB — за крышкой с логотипом USB.
Радиоприемник Pioneer без CD, но с поддержкой USB и AUX
Настройка сабвуфера в главном меню
Теперь нам нужен пункт меню SW SETTING2 – ищем его, вращая джойстик до тех пор, пока не увидим надпись SW 80 HZ 0. Вращая рукоять панели управления, устанавливаем значение частоты на уровне 50 Гц или на другом, в зависимости от ваших личных предпочтений к качеству звучания. Сделав свой выбор, вращаем рукоятку далее до момента, пока не замигает цифра 0 для установки мощности режима (он устанавливается в диапазоне -6 +6), и устанавливаем его на приемлемой мощности звучания без искажений. Выходим из меню с помощью кнопки Band.
Далее необходимо настроить тонкомпенсацию магнитолы. Для этого снова вращаем джойстик, пока не загорится надпись LOUDNESS с тремя возможными значениями – низкий, средний и высокий. Нам нужно значение HIGT – устанавливаем его и снова выходим обратно в меню.
Настройка эквалайзера на магнитоле Pioneer
Последний штрих в настройке магнитолы – это выбор мощности и регулировка эквалайзера. Для этого ищем пункт меню EQ SETTING1 и находим его вместе с тремя уровнями состояния: низкая, средняя и высокая частота. Настройки эквалайзера вы можете регулировать на свое усмотрение, но желательно, чтобы уровень низких частот не превышал 0-1. Выбрав подходящее качество звучания частот, вы получаете мощный и насыщенный звук аудиосистемы в своем автомобиле.
Настройка магнитолы Pioneer MVH серии 150UB и других моделей магнитолы Пионер имеет сходные принципы, возможны отличия по количеству выбираемых пунктов настройки. Большинство пользователей этих устройств отмечают большие возможности для индивидуальной настройки качества и мощности звучания, высокое качество звука после настройки, а также интуитивно понятное и легко управляемое меню управления. Широкие возможности для воспроизведения файлов любого формата также относятся к преимуществам этой марки магнитолы.
Toyota Mark X マークX 2.5 250G Sパッケージ › Бортжурнал › Pioneer Carrozzeria AVIC HRZ 008
С машиной шел сёй хороший девайс!
Но вопрос по эксплуатации остаётся загадкой! На вот таком мини-сайте www.carrozzeria-manual.ru/ есть руководство как работать с HDD и всё. Остаётся куча вопросов, но как я не пытался разобраться, могу только настроить немного звуковую акустику в машине, поменять подсветку кнопок и наверное всё, хотя много чего ещё не понятно…Например как записать музу на HDD, как сохранять радиостанции. Вобщем кто имеет опыт работы с таким майфуном, да и вобще Японсим языком, просьба написать!Вобще по данным Яповских сайтов очень даже не дешовая магнитола 262500 тысячи йен, это примерно 3000 баксов!
Описание всех приблуд которые можно подключить…
Нарыл ещё одну информацию по поводу кабеля USB CD-U003 который многим наверное нужен, и некто не знает как подцепить USB в Carrozzeria без этого кабеля…Он состоит из 2х штекеров: 1 — разьём MDI2 — USB A (розетка)
Теперь самое интересное, если найти одельно эти штекеры, то можно спаяв провода получить этот провод с меньшими затратами ? Жду ответов)))
Описание
Магнитола отличного японского качества, читает все форматы. Хорошее качество изображения. 7 дюймов дисплей, матрица с LED подсветкой. Много настроек звука, есть подавитель шумов. Разноцветные сменные заставки экрана, есть подсветки кнопок. Модель очень красивая и простая в использовании. Есть пульт дистанционного управления. Данная модель имеет крепление на руле для пульта ДУ. В комплекте диск с навигацией. Магнитола Pioneer AVIC-HRZ099 имеет приятный внешний вид, удобная и очень простая в эксплуатации, многофункциональная и надежная.
Pioneer AVIC-HD3 II руководство пользователя. Как скачать руководство по эксплуатации?
Инструкция к Pioneer HDD AVIC-HD3 легко скачивается, в начале страницы перед Вами будет таблица:

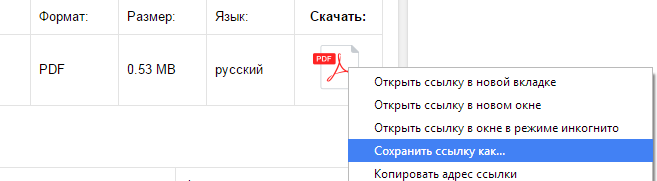

Нажимайте правой кнопкой на изображении PDF, после чего ищите в списке «Сохранить как», далее сохраняете на Вашем ПК автомагнитола Pioneer AVIC-HRZ099 инструкция на русском языке, например:
И последний шаг, выбираете папку, в которой желаете сохранить магнитола Pioneer Carrozzeria AVIC-HRZ099 инструкция на русском, например на рабочем столе:
Надеемся, у Вас получилось найти инструкция по эксплуатации автомагнитолы Pioneer, скачать и успешно ею воспользоваться. Желаем Вам приятного пользования Вашей автомагнитолой от компании Pioneer.
