Ремонт предохранителя микроволновки

Чем заменить предохранитель в микроволновке

Поломка СВЧ-печи выбивает нас из колеи: приходится снова доставать сковородки и кастрюли для разогрева. Одной из частых поломок прибора является перегорание предохранителя при скачке напряжения. Как и чем заменить предохранитель, должен знать каждый, чтобы быстро восстановить работу микроволновки.

Конструкция предохранителя, разновидности

Зачем нужен предохранитель для микроволновки? Он защищает электронику от перепадов напряжения, а точнее, его последствий. Нестабильность в сети приводит к резкому скачку напряжения и перегоранию электронных компонентов СВЧ-печи.

Поэтому прежде чем ток поступит к «начинке» техники, он проходит через колбу с металлической нитью. Если значение в сети превышает номинальное, тогда нить перегорает, разрывая цепь и защищая устройство.

Стеклянная (керамическая) колба предохранителя служит защитной оболочкой от брызг при плавлении нити.

Когда деталь сгорает, микроволновка Samsung («Самсунг»), Daewoo может не включаться.

Сколько их в микроволновой печи? Различают три разновидности защитных устройств:

Сетевые. Находятся на входном кабеле. Обеспечивают защиту не только техники от скачков в сети, но и всей домашней цепи от короткого замыкания (КЗ). Последнее часто случается при неисправности одного из элементов микроволновки. При любой неполадке защита отключает технику от сети.
Высоковольтные. Почему они срабатывают? Как только случается перегрузка, предохранитель разрывает цепь для безопасности магнетрона и трансформатора — одних из главных узлов СВЧ-печи. Иногда при этом выбивает автомат на щитке. Как выглядит и где расположен? Находится прямо возле трансформатора и заключено в пластиковый корпус на защелках.

Еще один предохранитель устанавливается на микроволновую печь с электронным управлением. Дополнительно он служит преобразователем электрического тока в подходящее напряжение для электроники. Где находится? Элемент защиты расположен над первичной обмоткой трансформатора и заключен в изоляцию. Поэтому если перегорает, поменять его достаточно сложно.

Как определить тип предохранителя в вашей модели? Для этого загляните в инструкцию. Высоковольтные изделия встречаются очень редко. И дело тут не в особенностях строения, а в том, что не на всех заводах их устанавливают. Чаще всего можно встретить сетевой.

Если высоковольтная защита сгорела, в СВЧ-печи будет работать все, кроме нагрева. Вы можете поставить блюдо на разогрев, при этом круг будет вращаться, но пища останется холодной.

Если сгорит сетевой элемент, тогда работа техники невозможна.

Замена своими руками

Перед тем как заменить деталь, отключите СВЧ-печь от сети. Вооружитесь крестовой отверткой и выкрутите винты крепления кожуха.

Теперь осмотрите составляющие элементы. Как выглядит сгоревший предохранитель? При визуальном осмотре он будет вздутым либо будут видны черные следы подгаров.

Если колба стеклянная, вы можете увидеть оборванную нить внутри. При коротком замыкании цепи поломку обнаружить сложнее. Для этого проводятся тесты мультиметром в режиме сопротивления:

Приложите щупы к контактам устройства.

Все исправно, если на экране высветился ноль.
Если же на нем высветится отличное от ноля значение либо «OL» — деталь перегорела, необходимо менять.

Для ремонта вам понадобятся идентичные элементы. Они должны иметь такие же размеры и интервал тока. Обычно эти показатели указаны на корпусе. Рассмотреть их можно сквозь увеличительное стекло.

Важно! Не устанавливайте новый предохранитель голыми руками. Используйте клещи или резиновые перчатки

Некоторые детали микроволновки сохраняют напряжение даже при отключении от сети.

После установки соберите прибор в обратном порядке. При включении убедитесь в работоспособности всех элементов.

Вам помогла статья?

Да Нет

Диагностика и устранение неполадок

Сгорание предохранителя высокого напряжения

Среди распространённых поломок можно выделить неисправность предохранителя высокого напряжения. В случае поломки микроволновка перестаёт включаться и реагировать на нажатие кнопок. Перед проведением диагностики необходимо разрядить конденсатор выского напряжения, после чего снять защитный кожух, открутив винты крепления. Далее, с помощью ампервольтомметра, следует проверить напряжение в сетевом фильтре.

Чаще всего диод расположен на плате фильтра питания. В случае перегорания детали её следует немедленно заменить. После ремонта необходимо выяснить причину перегрузки, из-за чего предохранитель вышел из строя.

Если на деталях прибора обнаружены вздутия или потемнения, необходимо провести проверку управляющего блока. Если после замены предохранителя в работе устройства ничего не изменилось, проблема может заключаться в плате трансформатора.

Неисправность магнетрона

Это самая распространённая неисправность, которая поджидает владельцев микроволновок. Если печка не разогревает, необходимо разобраться с работой магнетрона. Для обнаружения поломки осмотрите внутренние стенки прибора. Если механические повреждения отсутствуют, снимите пластину с левой стороны отсека и очистите с помощью слабого раствора спирта. После очистки можно приступать к проверке работоспособности элемента. При обнаружении потемнений или прожжённых отверстий замените неисправный механизм.

После очистки поверхностей можно приступать к диагностике блока. Чтобы обнаружить поломку, визуально осмотрите состояние изоляции между корпусом устройства и клеммами.
Сопротивление на диагностируемом участке говорит о неисправности конденсаторов в фильтре. В этом случае ремонт может ограничиться заменой блока фильтра и конденсатора. Далее следует осмотреть металлический колпачок и, в случае повреждения, заменить новым.

Сгорела слюдяная пластина

Ещё одна частая причина неполадок с микроволновкой — сгоревшая слюдяная пластина. Однако эту неисправность можно отремонтировать своими руками. Один из симптомов поломки — искры в зоне волнового канала. Почему это произошло и как починить?

В процессе готовки некоторые продукты могут разбрызгиваться, последствие — размокание слюды. Чтобы избежать поломки в будущем, готовьте и разогревайте продукты только в закрытой посуде. Итак, что делать, если предотвратить прогорание не удалось:

Запаситесь рабочими инструментами: ножницами, наждачной бумагой, шилом и надфилем.
Открутите верхнюю крышку и дверцу прибора.
Достаньте старую пластину и магнетрон.
Обработайте надфилем щель волновода.
Избавьтесь от острых металлических кромок, возникших вследствие прогорания слюды.
Зачистите волновой канал наждаком.
Обработайте обгоревшие детали техники.
Удалите грязь с внутренней камеры и волнового канала.
Осмотрите блок магнетрона.
При необходимости замените металлический колпачок.
Пользуясь инструкцией, установите магнетрон.
Прикрутите дверные створки.
Запустите печку, поместив внутрь чашу с водой.
Наложите новый слой слюды на прогоревшую пластину.
Обведите контур пластины с помощью шила.
Установите слюдяную пластину.

Перегорает предохранитель в микроволновке: возможные причины и инструкция по замене предохранителя

Бытовая техника делает нашу жизнь проще. Мы настолько привыкли к повседневному использованию современной техники, что давно уже забыли про такое дело как разогрев пищи на сковородке. Но случается такое, что в любимой микроволновке сгорает предохранитель и она выходит из строя. Как вернуть её к работе своими руками, не обращаясь в сервис по ремонту? Почему происходит данная поломка? Именно в этом мы сейчас и попытаемся разобраться.

Как работает микроволновка?

Процесс работы СВЧ-печей прост и давно известен всем. Пища в микроволновке нагревается благодаря влиянию микроволн внутри камеры, которые образуются при включении необходимого режима. Из чего состоит микроволновая печь?

Микроволновая СВЧ-печь

Микроволновка состоит из таких элементов как:

Лампа.
Вентиляция.
Магнетрон.
Антенна.
Волновод.
Конденсатор.
Предохранитель.
Трансформер.
Панель управления.
Поддон.
Привод.
Роликовый сепаратор.

Создаваемые СВЧ-поля преобразовываются в тепло, которое и производит нагрев пищи.

В небольшой камере продукты нагреваются очень быстро. Именно из-за этого свойства микроволновые печи набрали огромный спрос и вошли в нашу повседневную жизнь, облегчая её. Эта вещь определённо стала одной из основных надобностей для хороших хозяек благодаря своему удобству и быстродействию.

О работе предохранителя

Одной из самых распространённых причин выхода микроволновки из строя является сгоревший предохранитель. При диагностике сперва необходимо выполнить проверку именно этой детали. Что представляет собой этот элемент?

Предохранитель – элемент электрической цепи, который выполняет защитную функцию. Существует несколько видов предохранителей

СВЧ-печи оснащаются плавкими предохранителями, поэтому именно их мы и возьмём во внимание

Рабочий плавкий предохранитель

Элемент представляет собой металлическую нить в стеклянном корпусе с двумя металлическими контактами на концах. При подаче повышенного напряжения в цепь нить из метала плавится, что приводит к аварийному отключению всей системы. При нормальном напряжении нить выдерживает и используется в качестве проводника электрического тока. Все элементы электрической цепи в микроволновке расположены в последовательной схеме подключения.

Таким образом, из строя выходит только он. Все последующие детали цепи остаются рабочими. Для того чтобы печка вновь заработала, необходимо заменить перегоревший предохранитель. Если же после замены микроволновка не функционирует, то необходимо искать перегоревший элемент.

Причины выхода элемента из строя

Существует две самых распространённых причины перегорания плавкого предохранителя:

Скачок напряжения сети. При подаче на микроволновку напряжения, превышающего норму, предохранитель выходит из строя и отключает всю систему.
Выключатели, закрывающие дверцу. Главной их целью является закрытие камеры во избежание выхода микроволн за её пределы. При отключении микроволновки они срабатывают и открывают дверцу. В данном виде бытовой техники зачастую используются три подобных приспособления. В случае, если пружины данных деталей стали непригодными или на них собрался слой жира, работа функции проходит с задержкой, и это служит причиной поломки.

Как поменять предохранитель?

В микроволновых печах, имеющих простую комплектацию, зачастую встречается три предохранителя. Произвести замену не составит труда. Поскольку корпус прозрачный, определить выход из строя легко.

Пример непригодного предохранителя

Перед началом процедуры обязательно необходимо обезопасить себя от поражения током и выключить прибор из сети. Далее снимаем заднюю крышку. Крышка хорошо закреплена для того чтобы создать изоляцию и не выпускать волны наружу.

Плата управления аппаратом. Жёлтым отмечен трансформатор, красным отмечен конденсатор

После открытия корпуса вы сразу их обнаружите в таких местах:

На плате управления аппаратом.
Возле блока питания.

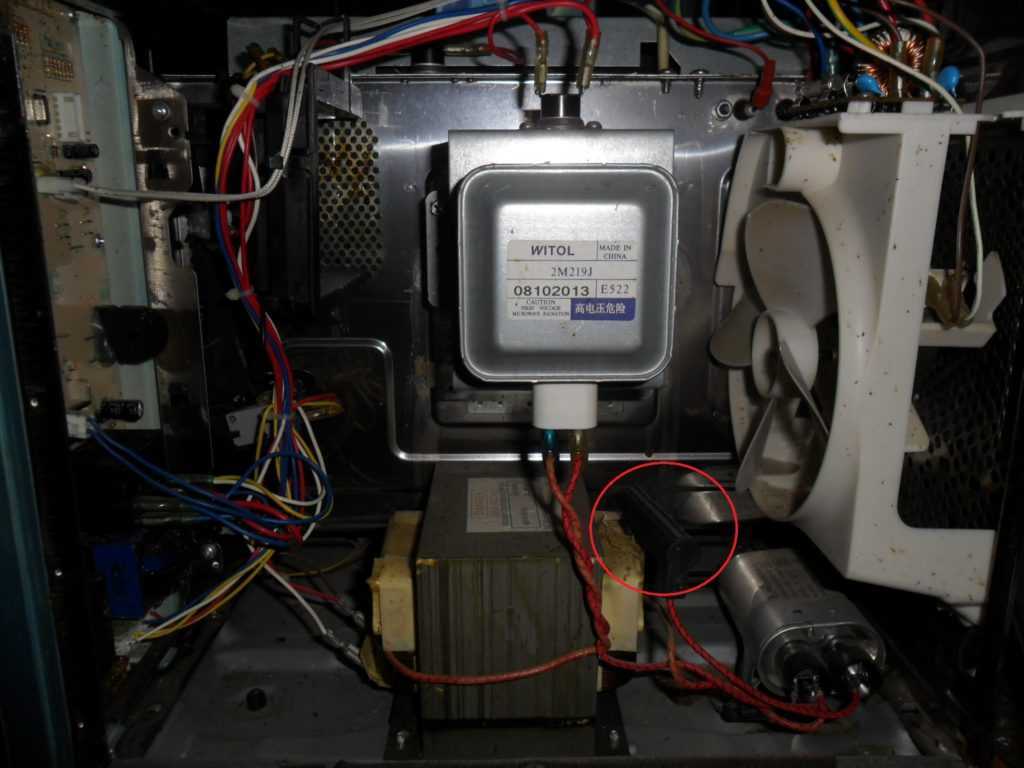

Между конденсатором (элемент напоминающий бочонок) и трансформатором (элемент с медной обмоткой).

Микроволновая печь без задней крышки

Для замены рекомендуется подбирать аналог. Другой вид может не подойти и выйти из строя сразу же. Перед тем как проверить работу, необходимо обязательно закрыть корпус обратно. Не включайте прибор без крышки. Излучение прибора опасно для здоровья и другой техники и не должно выходить за пределы корпуса.

Когда прозванивать трансформатор

Трансформатор преобразует величину напряжения сети, которая необходима для работы магнетрона. Ему необходимо уделять достаточно внимания, так как он часто становится причиной поломки микроволновки.

Выход из стоя трансформатора – одна из частых причин поломки

Выполняется прозванивание высоковольтного трансформатора, при условии, что будет отключена нагрузка, а также первичная обмотка. Процедуру надо проводить таким образом:

При помощи пассатижей удалить клеммы.
Проверить сопротивление первичной обмотки, норма в значении которого составляет 1,5 Ома. Показателем вторичной обмотки накала и высоковольтной обмотки являются соответствующие значения – 0,1 Ома и 110 – 120 Ома.
Если во время проверки не получилось прозвонить, хотя бы одну обмотку – это признак выхода из строя трансформатора. Требуется замена, для его подключения в конструкции магнетрона есть специальный разъем.

Узнать значение сопротивления между корпусом и клеммами можно, если отсоединить клеммы. При успешном прохождении процесса надо искать повреждения в фильтре у проходных конденсаторов. Чтобы устранить возникшую проблему следует:

установить новый конденсатор либо купить в сборе фильтр подходящего номинала;
извлечь магнетрон, чтобы убедиться в каком состоянии колпачок антенны;
обнаружив признаки сгорания, повреждения корпуса, а также определив ресурс изолятора магнетрона, произвести замену необходимых элементов, главное, чтобы детали соответствовала размеру.

Почему сгорает высоковольтный предохранитель в микроволновке

Высоковольтная защита перегорает во многих случаях. Теоретически это может произойти в любой момент при случайном броске напряжения. Но чаще всего предохранитель в микроволновке горит при включении прибора или при открывании и закрывании камеры.

Почему сгорает предохранитель в микроволновке при включении

Если высоковольтная защита перегорает в момент включения печи впервые, то, скорее всего, причина заключается в скачке напряжения в сети. Особенно вероятна подобная ситуация при старой проводке или за городом, где перебои со светом не редкость.

Если предохранитель в микроволновке перегорает постоянно, проблема может быть в том, что уже вышли из строя высоковольтный диод и конденсатор. Необходимо разобрать агрегат и замерить их показания при помощи тестера. Если элементы «пробиты» и работают неправильно, то каждый раз в момент включения высоковольтная защита будет получать избыточную нагрузку и сгорать.

Почему сгорает предохранитель в микроволновке при открывании, закрытии дверцы

В современных СВЧ печах с электронным управлением есть три микровыключателя дверцы, они отвечают за безопасность прибора. В момент открывания камеры два из них срабатывают и снимают напряжение с магнетрона и трансформатора. Таким образом, с распахнутой дверцей печь уже не испускает излучения и не представляет опасности для человека.

Если по каким-то причинам два микровыключателя перегорают или просто работают со сбоями, то срабатывает третий из них. Он создает короткое замыкание, или искусственную аварийную ситуацию. Последняя и является причиной того, что сгорает высоковольтный предохранитель в микроволновке, после чего нагрев в экстренном порядке прекращается.

В норме третий переключатель, провоцирующий срабатывание защиты, вступать в действие каждый раз при открытии дверцы не должен. Но если не отремонтировать сломавшиеся два основных элемента, система безопасности будет раз за разом инициировать КЗ, от которого перегорает высоковольтная капсула.

В электронных СВЧ печах предохранитель перегорает при закрытии дверцы — тоже из-за сбоев микровыключателей

Почему сгорает предохранитель в микроволновке — все возможные причины

Предохранитель — неотъемлемая часть любой бытовой техники.

В микроволновке он служит для прерывания питания при возникновении внутренней поломки. Его отсутствие могло бы вызвать короткое замыкание, отчего происходит возгорание устройств.

В микроволновке перегорел предохранитель

Явным признаком, указывающим на такую поломку, служит полное отсутствие зрительных и шумовых эффектов (не светится табло, ничего не жужжит). Это говорит о выходе из строя основного предохранителя, в блоке питания.

Всего их может быть до трёх штук.
Второй располагается в высоковольтной цепи и защищает питающий трансформатор от перегрузок со стороны магнетрона.
Третьим снабжаются печи с электронными блоками управления, которые запитываются, как правило, по отдельной ветке.

Нарушение работоспособности отдельных деталей

Чтобы устройство не могло включаться с открытой дверцей, предусмотрена защита.

Её роль выполняют микропереключатели.

Дверца имеет толкатели, приводящие их в нужное положение. В случае некорректной работы этих деталей и может сгореть плавкая вставка.

Исчез контакт

Нарушение работы переключателей часто вызывает отложившийся жир, подгорание или разлом соединяющих контактов, стирание механического толкателя.

Замыкание

Замыкание силового трансформатора ещё одна причина дефекта.

Перегорание также вызывает неисправность магнетрона или конденсатора высоковольтной цепи.

Чем заменить

Приобрести его можно в магазинах радиодеталей или электротоваров. Они маркируются по максимально доступному току нагрузки.

СОВЕТ: Для того чтобы избежать ошибки, для образца возьмите с собой неисправный или считайте его маркировку.

Если вы не уверены, что подберете новую деталь правильно, можно обратиться к специалисту. Он гарантированно вернет все функции кухонному устройству.

Как устранить неисправность самостоятельно

Можно попробовать починить аппарат самому, сэкономив время и деньги.

Внимание! Обязательно выдерните сетевой шнур из розетки перед началом ремонта

Если вы решили самостоятельно устранить неисправность, то первым делом при помощи отвертки нужно снять заднюю крышку.
Сняв защитный кожух, извлеките предохранитель. Обычно он располагается у основания питающего провода.
Если видны явные признаки перегорания, придется установить другой.
В случае отсутствия визуальных примет прозвоните мультиметром на целостность.
После замены проверьте работоспособность печи.

Другие способы устранения поломки

Если произошло повторное перегорание, то необходимо обратить внимание на исправность вышеописанных переключателей. В первую очередь удостоверьтесь, что они до конца нажимаются толкателями

Случается, что основа отгибается и элементы не довключаются. При необходимости подкорректируйте место нахождения.
Стоит убедиться в моментальной смене положения нажимной клавиши при открывании дверки. Незначительная задержка, вызванная жировыми отложениями, плавит вставку, что влияет на работоспособность устройства.
Следующая возможная причина — это подгорание и прилипание контакта внутри. Для устранения причины требуется зачистка или замена на новый. Детали легко разбираются, поэтому определиться с действиями будет нетрудно.
В случае если основной предохранитель цел, а микроволновка не работает, надо проверить вставку в высоковольтной цепи. Она располагается в пластмассовом держателе закрытого типа. Извлекаем и прозваниваем ее. При обнаружении неисправности меняем на такой же, учитывая силу тока.
Если и теперь техника не заработала, нужно проверить вставку в цепи блока управления или поменять ее на заведомо целую. Отсутствие напряжения здесь делает невозможным запуск микроволновой печи.

Полезные советы по замене перегоревшего предохранителя

Поиск неисправности путём разделения процесса на логические этапы значительно сокращает время на выявление поломки.
Работу начинают с анализа текущего состояния устройства, включённого в сеть.
Наличие работающей индикации на табло говорит о неисправности в цепи магнетрона.
Отсутствие подсветок может быть вызвано прерванным локальным напряжением или поломкой в схеме блока питания.

Внимание! После замены и пробных запусков, не забывайте вынимать вилку из сети. Ремонт под напряжением опасен

Возможно, после замены будут происходить повторные перегорания. В этом случае проконтролируйте концевые переключатели, как было описано выше. Для устранения иных неисправностей нужны более глубокие знания и практические навыки.

Лучше обратиться в сервисный центр. Опытные и квалифицированные специалисты отремонтируют технику и проведут профилактику.

Замена вышедшего из строя предохранителя

Для того чтобы понять в целостности ли предохранитель внутри корпуса необходимо после сильного скачка напряжения провести профилактику (в некоторых современных моделях существует система диагностики, которая сама сигнализирует о поломке). В случае выхода из строя такие предохранители необходимо заменить.

У большинства микроволновок процесс замены идентичен и происходит в несколько этапов:

Защитные предохранители у подавляющего большинства микроволновок находятся внутри металлического корпуса с задней стороны. Для того чтобы демонтировать крышку необходимо воспользоваться отверткой и отвернуть с задней стороны корпуса несколько винтов (их количество может варьироваться от 4 до 8-10);

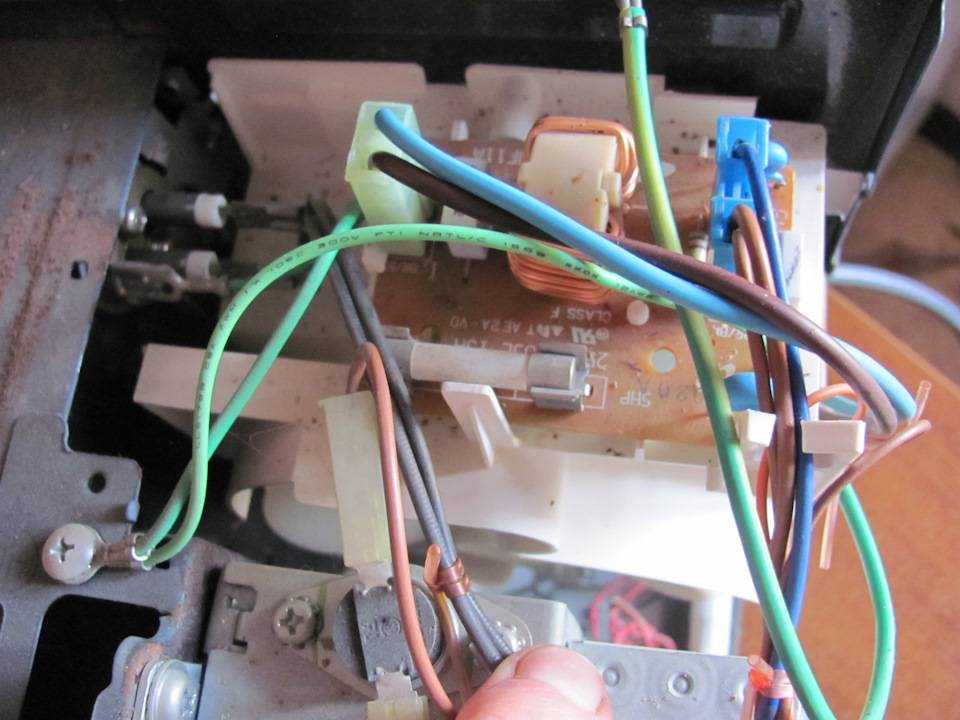

Предохранитель располагается возле входа питания и удерживается на специальных защелках, из которых его необходимо демонтировать, перед этим обязательно отключив микроволновку от электрической сети;

Затем необходимо визуально и технически зафиксировать целостность устройства. Если он вышел из строя с визуальным повреждением, которое можно идентифицировать по выгоранию проволоки в колбе, она приобретает черный цвет. Также работоспособность прибора проверяется с помощью мультиметра. Производитель зачастую при производстве микроволновки указывает номинальную мощность предохранителя, если такового не произошло необходимо внимательно изучить колбу на ней обязательно должно быть указано сколько ампер составляет сила тока; Замена предохранителя и место его расположения

Для того чтобы заменить предохранитель необходимо найти аналогичный, так как замена на устройство с отличительной мощностью приведет к выходу из строя всей микроволновой печи. Крупные производители имеют разветвленную сеть сервисных центров, особенно в крупных городах, поэтому найти подходящую замену для популярной модели микроволновки не составит большого труда (стоимость таких изделий напрямую зависит от производителя, марки и модели печи и варьируется в пределах от 100 до 2000 рублей)

Если модель не относится к популярному бренду задача усложняется и необходимо приобрести предохранитель аналогичной мощности и конструкции (благо, что на рынке достаточно производителей универсальных предохранителей);

К правилам предосторожности при работе с предохранителем необходимо отнести несколько простых правил. Для того чтобы вынуть устройство необходимо использовать специальные щипцы с стараться не касаться при работе остальных частей металлического корпуса, так как они могут сохранить электрический заряд. Возможно вас также сможет заинтересовать информация о том, как используется микроволновая печь самсунг с грилем и конвекцией

Возможно вас также сможет заинтересовать информация о том, как используется микроволновая печь самсунг с грилем и конвекцией.

Видео: как проверить, сгорел ли и поменять на новый

На видео – замена предохранителя в деталях:

Какая лучше для использования микроволновая печь и по каким параметрам стоит их выбирать, поможет понять данная информация.

Меры безопасности

Все модели современных микроволновых печей работают при внутреннем напряжении, которое многократно превышает аналогичный номинал домашней сети. Например, рабочее напряжение анода магнетрона доходит до 4000 вольт, мощность находится в пределах 500—850 Вт. Внутреннее напряжение может оставаться на маслонаполненных конденсаторах довольно долгое время после отключения бытовой техники от сети, вот почему существует вероятность поражения неопытного ремонтника электрическим током.

Многие пользователи пренебрегают предупреждениями специалистов, но если вы хотите избежать электрического травматизма, который может иметь и летальные последствия, то всегда придерживайтесь двух основных правил ремонта изделий с высоковольтными элементами.

Никогда не прикасайтесь руками к внутренним деталям изделия при его работе. На щупы измерительного инструмента обязательно одевать специальные зажимы типа крокодил. Доставать предохранители только специальным токоизолированным пинцетом или при помощи отвертки и изоляционной рукоятью.
Если есть необходимость работать в высоковольтном блоке при выключенной технике, то необходимо замкнуть выводы магнетрона на корпус — таким нехитрым способом можно избежать разряда конденсатора через ваше тело. Не стоит надеяться на специальный резистор, который разряжает конденсатор при отключении напряжения — он может быть неисправным или же производители сэкономили на его установке.

При работе по замене любого предохранителя старайтесь не касаться других деталей микроволновки незащищенными руками. В таких случаях лучше переборщить с защитой, чем получить удар током огромной силы.

Включила жена микроволновку, чтобы горячих бутербродов сварганить по-быстрому, да не тут-то было. Мигнула печь экраном и уснула…

Думал-было, нести её в сервисный центр, да, уж больно тяжёлая.Стал рассуждать так: раз потухла вся, не реагирует ни на что, значит, проблема на входе. Снял кожух, стал смотреть.В электронике я не силён, поэтому решил пробежаться тестером по понятным мне деталям.

Прозвонил предохранитель, провода питания с вилкой и… собрался уж расстроиться — все «живое».

Как вдруг обнаружил, что панель управления удерживается всего одним винтом. Я его зачем-то выкрутил.

А там… ещё один предохранитель со странными обозначениями: F1.6H 250V.

Установил, собрал — работает.

А, ну да, предохранитель продоли за ОДНУ гривну .
