Цитата: Судя по фото там два переключателя.Один температура,второй-стирка.Выставляйте стирку не с ноля(без предварительной стирки например)и будет цикл короче.Когда будете стирать полным циклом,запомните на какой цифре после слива идёт забор воды и поставьте там метку-следующий раз включайте стирку сразу с этого положения. Я включаю не с нуля а с тройки ( слегка грязное белье), а оно мне крутит аж до восьмерки))) Я по началу думала, что это моя трех летняя дочь, крутит ту ручку)))) А сегодня поставила на ночь, её спать уложила. И поняла, что это не ребенок балывался))).

Стиральные машины ARDO – это лучшее решение в среднем ценовом сегменте. Сочетая в себе самые современные технологии и высококачественные материалы, стиральная машина АРДО с лёгкостью справится со всеми поставленными задачами, и она не будет обременительна для Вашего семейного бюджета. Итальянская компания ARDO была основана в 1968 году и сразу же стала специализироваться на выпуске стиральных машин. Первоначально 75-80% всех изделий производилось по заказу других фирм, но по мере укрепления своих позиций на рынке, компания ARDO всё больше внимания уделяла собственному бренду.

Потребители высоко ценят надёжность и лёгкость в управлении стиральными машинами ARDO. Несмотря на обилие электроники в каждой модели, пользоваться стиральными машинками ARDO достаточно просто, поскольку выбрать нужный режим стирки Вам легко удастся при помощи нескольких интуитивно понятных программ. Вы можете подобрать стиральную машину ARDO, полностью отвечающую Вашим требованиям. Это может быть модель с вертикальной или фронтальной загрузкой белья, со стальным, эмалированным или изготовленным из нержавеющей стали баком. Высокие технологии, воплощённые в стиральных машинах ARDO, позволяют экономить расход воды и электроэнергии на 20% по сравнению с другими брендами. При этом качество стирки полностью соответствует европейскому классу «А».

Модельный ряд стиральных машин ARDO с системой Easy Logic был удостоен премии журнала «Consumentenbond», что явилось признанием заслуг компании в области инновационных разработок. Вся продукция компании ARDO имеет международные сертификаты качества. Заботясь об окружающей среде, компания ARDO производит бытовую технику только из экологически чистых материалов, гарантированно безопасных для Вашего здоровья. Стиральные машины ARDO занимают лидирующие позиции по продажам на российском рынке.

Каждая настоящая хозяйка мечтает приобрести стиральную машину ARDO, которая является воплощением практичности и комфорта, надёжности и оригинальности дизайнерских решений. Со стиральной машиной ARDO, процесс стирки перестанет быть нудным и утомительным занятием. Вы ощутите на собственном опыте всё великолепие технических возможностей стиральных машин ARDO, и почувствуете на себе заботу итальянских мастеров.

Подключение

Самостоятельное подключение машины Ardo A600X обычно выполняется в тех случаях, когда владельцы стиралки не могут вызвать мастера по финансовым причинам. Однако при самостоятельном подключении следует соблюдать технику безопасности. В противном случае вы можете сломать аппарат. А производитель откажется выполнять гарантийный ремонт, поскольку он не несет ответственность за ваши действия.

Как правильно подключить стиралку? В первую очередь выкрутить транспортировочные болты. Для этого их надо вращать против часовой стрелки. Все шайбы, болты и уплотнительные кольца рекомендуют сохранять. Они понадобятся, если будете повторно транспортировать машину Ardo A600X.

Далее, согласно инструкции, полностью демонтировать заднюю сторону стиралки и снять транспортировочные распорки. Затем необходимо прикрутить стенку на прежнее место.

Затем поставить стиралку в место установки, которое должно быть заранее подготовлено.

С помощью строительного уровня выравниваем корпус. Для этого поочередно подкручивать все ножки стиралки. Далее прикрутить наливной шланг. Один конец шланга необходимо присоединить к выходу наливного шланга. Он расположен сзади корпуса в правом верхнем углу. Второй конец шланга прикручивается к выходу водопровода.

Не следует слишком сильно затягивать

Важно отметить, что при низком давлении водопроводной трубе в стиралку не будет набираться вода

Далее необходимо подсоединить сливной шланг. К стиральной машине Ardo A600X уже приделан один его конец. Второй конец подсоединить к канализационной трубе.

По завершении этих работ проверить герметичность соединений двух шлангов. Вода не должна протекать. Далее подключаем технику к электросети и проверяем её работу.

Стиральная Машина Ардо А600х Инструкция

Скачать руководство пользователя и принципиальная схема для Ardo A600X бесплатно на нашем сайте. Электрическая схема размером 0.04 MB, размер инструкции 1.48 MB. Уважаемый покупатель. Сердечно благодарим Вас за выбор стиральной машины нашего производства. Просим Вас внимательно прочитать инструкции по эксплуатации до подключения и использования машины. Знание принципов действия поможет Вам правильно и безопасно использовать этот. Отзывы о стиральной машины Ardo A 600 X, достоинства, недостатки, плюсы, минусы, сравнение с конкурентами, параметры, за что хвалят и ругают, ссылки, тесты, описания, мнения и отзывы на стиральная машина Ardo A 600 X.

Классификация поломок

Все поломки, которые случаются с любой бытовой техникой, можно условно разделить на 2 вида:

• Типичные. Они характерны для всех марок стиралок — заедание дверцы, проблемы с барабаном или сливом воды.
• Редкие. Они присущи конкретной марке бытового прибора и, как правило, связаны с какими-то технологическими огрехами. Примеры – чрезмерное наполнение водой барабана, недостаток или полное отсутствие нагрева воды.

Отдельные модели оснащены специальным дисплеем, на котором отображается информация о поломке, и самодиагностикой. Если возникает какая-то неисправность, для правильной диагностики достаточно сравнить код на дисплее со справочной таблицей в инструкции.

Прим. Не забудьте поднять перегородку, когда в машину засып…

• Изображение
• Текст

Страница 9

Прим.

Не забудьте поднять перегородку, когда в машину засыпается стиральный порошок. В местах с жесткой водой вместе с моющими средствами следует использовать присадки для умягчения воды, чтобы не допустить скоплений извести на нагревательном элементе

Умягчитель воды кладется вместе с моющим средством в отделение “II”.Внимание: использовать только стиральные порошки или средства, предназначенные специально для стирки в автоматических стиральных машинах.Они

производят

меньшее

количество

пены.

Дозировка

используемых моющих средств должна соответствовать указанным производителем на упаковке. Слишком много моющего средства может привести к образованию излишнего количества пены и ухудшить результаты стирки.

Недостаточное количество моющего средства может привести к неудовлетворительным результатам стирки.

УХОД

Стиральная машина сконструирована так, чтобы свести к минимуму необходимость проведения операций по ее уходу в процессе эксплуатации. Следует, однако, не забывать регулярно проводить очистку машины. Прежде чем приступить к очистке машины, убедитесь, что она отсоединена от электрической розетки, и что закрыт кран подачи воды. Питающий провод:

в случае повреждения провода он должен быть заменен в мастерской по обслуживанию.Внимание: для очистки машины не следует пользоваться химическими составами, используйте только слегка намыленную влажную тряпку. ОЧИСТКА СТИРАЛЬНОЙ МАШИНЫ

ОЧИСТКА СТИРАЛЬНОЙ МАШИНЫ

Для очистки внешнего корпуса стиральной машины использовать мягкую влажную тряпку.

Не пользоваться абразивными составами.

По завершении стирки оставить крышку машины открытой, чтобы высохли резиновые детали.

Необходимо регулярно влажной губкой устранять остатки моющего средства. Для тщательной очистки отделений для отбеливателя и кондиционера можно вынуть вставки и помыть их под струей воды.

СМОТРОВОЕ ОТВЕРСТИЕ

Чтобы вынуть предметы, случайно провалившиеся между барабаном и внешним корпусом машины, следует снять пластмассовую крышку противовеса, находящего в барабане с противоположной отверстию стороны (рис. 16), затем открыть створки и достать со дна предметы.

9

Надписи на машине и их расшифровка

Производитель данных моделей «стиралок» старается максимально уменьшить количество надписей, поэтому заменяет их специальными обозначениями. И если некоторые из них (обычно, которыми часто пользуются) легко запоминаются, то для других потребуется расшифровка.

Исходя из вида модели (Ardo A600, TL60e, TL400 и так далее) количество функций устройства может меняться, однако это не значит, что меняется и расшифровка. Найти, что означает та или иная надпись, можно в инструкции.

Расшифровка некоторых надписей на стиральной машине Ардо:

1. Хлопок. В данном случае на панели прибора для стирки будет находиться коробочка так называемым хлопком. Такой режим предназначается для стирки вещей на основе хлопка, так как этот материал не боится высокой температуры и долгого времени стирки. Как правило, программа работает на протяжении 145-170 минут при температуре в 60-90 градусов.
2. Синтетика. Она изображена в виде колбы. Данный режим может стирать одновременно смешанные и синтетические материалы. Длится стирка не более 127 минут.
3. Экспресс 20. Благодаря программе можно быстро (всего за 20 минут) выстирать любые слабо загрязненные вещи. Температура воды не превышает показатель 35 градусов.
4. Шерсть. Значок выглядит, как клубок ниток. Режим предназначен для стирки шерсти на низкой температуре.
5. Ручная стирка. Бережный режим, который отлично ухаживает за деликатной одеждой. Время стирки в данном случае составляет 100 минут.
6. Ежедневный. Режим представлен в виде знака футболки на панели машины. На таком режиме можно стирать вещи каждый день, так как он тратит минимум воды и энергии. Стирка длится не более получаса.
7. Спортивная одежда. Стирка проводится при 40-градусной температуре, что позволяет сохранить форму и цвет вещей. Благодаря программе одежду не понадобится гладить после сушки.
8. Режим JEANS. Благодаря низкой температуре, равной 40 градусам, получится избежать обесцвечивания и оградить джинсы от линьки. Время стирки в среднем составляет 70 минут.
9. Отжим. Его, при необходимости, можно отключить, а можно выбрать 2 отжима, что позволит качественней отжать постиранные вещи.

Данные программы присутствуют практически на каждой модели стиральной машины Ардо. Перед постановкой стирки рекомендуется обязательно ознакомиться с инструкцией, чтобы узнать обо всех нюансах работы бытовой техники.

Источник

Поломки, типичные для СМ Ардо

О поломке обычно сообщает ряд признаков. Внимательно изучив их, можно распознать сбой. Поэтому лучше начать с обзора признаков поломок, которые встречаются чаще всего:

• Не сливается вода. Это может происходить по ряду причин, среди которых, в основном, засор системы слива, состоящей из патрубка, шланга слива и помпы (сливного насоса). Крайне редко эта проблема возникает из-за выхода из строя термодатчика.
• Перестала греться вода. Особенно это заметно на высокотемпературных режимах стирки. Понять, что вода не греется, можно по холодному белью и не отстиравшимся пятнам на нём. Вызывает поломку сбой нагревательного элемента (ТЭНа). Известковый налет и накипь медленно, но уверенно разрушают деталь, из-за чего она перегорает. Не исключен и растраченный ресурс детали.
• Перестал крутиться барабан – застрял, как вкопанный. Устройство стиральных машин Ардо таково, что в движение барабан приводится специальным ремнем. Если ремень слетает со шкива или рвется, бак перестает крутиться. В этом случае нужно поправить или заменить ремень.
• Шум и «левые» звуки – стук, гул, грохот. Если вы слышите их в рабочем режиме, то причина кроется в подшипниках. Часто шумит предмет, попавший в бак, – пуговица, монета и т.п.
• Протечка воды. Вина опасной поломки – нарушения в помпе или патрубках. В самом тяжелом случае понадобится замена подшипника и сальников стиральной машины Ардо.
• Сбой программы. Машинка не запускается. Все это характерно для поломки модуля управления.

Не паникуйте, часто можно обойтись и без мастера. Возможно, правильно определив поломку и ее причину, вы сможете и сами починить стиралку.

 

••

•ЗАМЕЧАНИЯ И СОВЕТЫ ДЛЯ ПОЛЬЗОВАТЕЛЯ2

••

••

••

•УСТАНОВКА МАШИНЫ3

−−

−−

−

Как распаковать и освободить прибор от транспортировочных деталей

3

−−

−−

−Как вновь упаковать машину3

−−

−−

−Установка и выставление уровня стиральной машины4

−−

−Подключение к водопроводу4

−−

−Электрическое подключение5

−−

−−

••

••

•ВЫВЕДЕНИЕ НЕКОТОРЫХ ТИПОВ ПЯТЕН5

••

••

•МЕЖДУНАРОДНЫЕ СИМВОЛЫ ПО УХОДУ ЗА ОДЕЖДОЙ6

••

••

•ОПИСАНИЕ СТИРАЛЬНОЙ МАШИНЫ

< ПАНЕЛЬ УПРАВЛЕНИЯ7

••

••

•ЭКСПЛУАТАЦИЯ СТИРАЛЬНОЙ МАШИНЫ8

••

•ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИИ9

••

•ТАБЛИЦЫ ПРОГРАММ10<11

••

••

••

••

•СТИРАЛЬНЫЕ СРЕДСТВА12

••

••

•ОБСЛУЖИВАНИЕ12

−−

−−

−Очистка стиральной машины12

−−

−−

−Очистка фильтра12

•РЕШЕНИЕ ВОЗНИКАЮЩИХ ПРОБЛЕМ14

••

••

•ТЕХНИЧЕСКИЕ ДАННЫЕ15

••

••

SM505

1

Подключение

Самостоятельное подключение машины Ardo A600X обычно выполняется в тех случаях, когда владельцы стиралки не могут вызвать мастера по финансовым причинам. Однако при самостоятельном подключении следует соблюдать технику безопасности. В противном случае вы можете сломать аппарат. А производитель откажется выполнять гарантийный ремонт, поскольку он не несет ответственность за ваши действия.

Как правильно подключить стиралку? В первую очередь выкрутить транспортировочные болты. Для этого их надо вращать против часовой стрелки. Все шайбы, болты и уплотнительные кольца рекомендуют сохранять. Они понадобятся, если будете повторно транспортировать машину Ardo A600X.

Далее, согласно инструкции, полностью демонтировать заднюю сторону стиралки и снять транспортировочные распорки. Затем необходимо прикрутить стенку на прежнее место.

Затем поставить стиралку в место установки, которое должно быть заранее подготовлено.

С помощью строительного уровня выравниваем корпус. Для этого поочередно подкручивать все ножки стиралки. Далее прикрутить наливной шланг. Один конец шланга необходимо присоединить к выходу наливного шланга. Он расположен сзади корпуса в правом верхнем углу. Второй конец шланга прикручивается к выходу водопровода.

Не следует слишком сильно затягивать

Важно отметить, что при низком давлении водопроводной трубе в стиралку не будет набираться вода

Далее необходимо подсоединить сливной шланг. К стиральной машине Ardo A600X уже приделан один его конец. Второй конец подсоединить к канализационной трубе.

По завершении этих работ проверить герметичность соединений двух шлангов. Вода не должна протекать. Далее подключаем технику к электросети и проверяем её работу.

Эксплуатация

При первом запуске стиралки надо запустить короткую программу без загрузки белья. Это необходимо, чтобы барабан очистился.

Важно следить, чтобы кран подачи воды был открыть перед стиркой белья. Также необходимо проверять карманы одежды перед стиркой и сортировать все белье

Запуск стиральной машины Ardo A600X выполняется следующим образом:

1. В первую очередь загрузить вещи в барабан. Их вес не должен превышать максимально допустимый для выбранного режима. К примеру, для режима хлопок максимальная загрузка составляет 5 килограмм сухого белья. Деликатных тканей от составляет 2,5 килограмма, а для вещей из шерсти – 1 килограмм.
2. Закрыть дверцу барабана стиральной машины Ardo A600X.
3. Далее засыпать порошок в порошкоприемник. Его количество должно соответствовать дозировке. лоток во время стирки, чтобы не протекла вода.
4. Затем повернуть селектор, пока не будет выбран необходимый режим стирки. Вращать селектор только по часовой стрелке.
5. При необходимости нажать кнопку дополнительной функции.
6. Затем нажать кнопку включения стиральной машины. Ее нажимать только после выбора программы стирки.

Конструктивные особенности

Конструктивных особенностей у современных стиральных машин автомат марки Ардо, не так много, но они есть. Давайте о них кратко поговорим. Во-первых, у стиралок данной марки в 98% случаев установлен металлический бак. Возможно, по этой причине Ардо так сильно шумят во время стирки. Но это и плюс, поскольку металлический бак гораздо сложнее повредить. Ему не страшны ни косточки от бюстгальтера, ни «очумелые ручки» начинающих мастеров.

Во-вторых, нагревательный элемент у Ардо располагается ни у самого дна бака, а чуть сбоку. Это с одной стороны облегчает его демонтаж и монтаж, а с другой увеличивает водоемкость стирки в горячей воде. Ведь чтобы машина начала греть воду для стирки, необходимо чтобы нагревательный элемент полностью скрылся под водой, а это 1/6 всего объема бака.

В-третьих, программы, заложенные в модуль управления стиральной машины Ардо во многом уникальны. Есть программа стирки в воде без подогрева, стирка рубашек и аккуратная стирка. Но в то же время у Ардо довольно непонятный интерфейс. Иными словами, нужно немало экспериментировать, прежде чем удастся приспособиться ко всем режимам стирки этой машины.

В заключение, отметим, автоматическая стиральная машина Ардо внешне и внутренне очень похожа на своих собратьев – стиральные машины других марок, устройство у всех автоматических стиралок, примерно одинаковое. Однако чем-то данная машина все же выделяется, а именно, материалом бака и расположением некоторых важных узлов.

Что ломается по статистике чаще всего:

Плата MINISEL:DMPU:DMPA:Благодаря ему можно произвести диагностику (модуль управления DMPU):

E00 | E01 – Слив. Прочистить сливной фильтр и сливные патрубки.E02 – Вода некорректно поступает или сливается. Возможно, сливной шланг расположен не правильно.E03 – Вода не сливается из бака, так же время слива превысило 3 минуты.F2 – Датчик температуры. F4 – Выдается на дисплее, если отсутствует слив воды. Возможная причина – сливной насос.F5 – Вода сливается, и моментально заливается. Проблема как правило в фильтре подачи воды.F6 | F9 | F12 – Электронный модуль.F8 – Вода в баке превысила доступный уровень. Подозрение на клапан аквастопа.F13 | F14 – Критические.

Поломки – явление достаточно редкое, обычно связанное с неправильной эксплуатацией.
Итальянская техника отличается высокой технологичностью и многофункциональностью.

Как провести сервисный тест, оснащенных платой MINI-SEL:

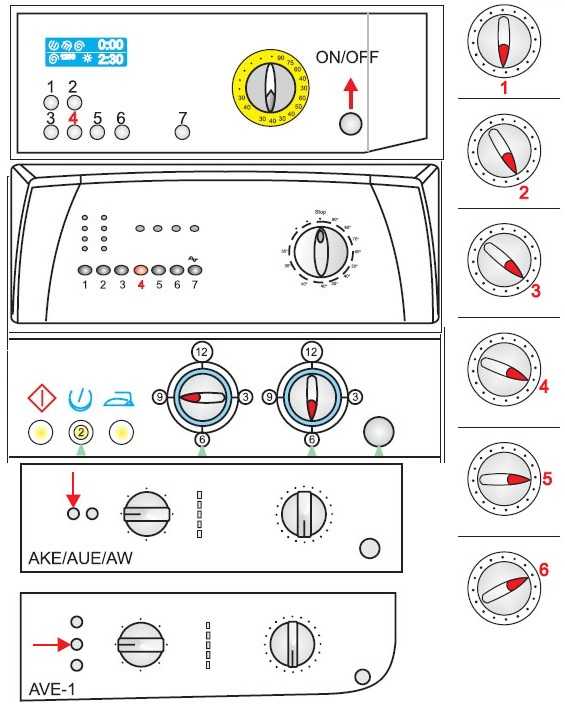

Панели управления имеют разный вид

Действия для перехода в режим проверки показаны на рисунках
— переводят ручку селектора программ в положение «6 часов»
— нажимают кнопку 4 — ЭНЕРГИЧНАЯ СТИРКА и, удерживая ее, нажимают кнопку СЕТЬ.
После этого СМ должна перейти в тестовый режим.

С ручкой управления температуры:
— поворачиваем ручку селектора программ в положение «6 часов»
— переводят ручку выбора температуры в положение «9 часов»
— нажимают и удерживают кнопку ЭНЕРГИЧНАЯ (на время не менее 6 с), одновременно включают питание СМ кнопкой СЕТЬ.

После этого СМ должна перейти в тестовый режим.
Поворачивая ручку выбора проводим проверку устройств:
Ручка в положении 1 (автотест) — температурного датчика NTC (цепь датчика — на обрыв или короткое замыкание), прессостата, дисплея (если есть),
замка блокировки дверцы и основных функциональных кнопок на ПУ

2.Вначале открывается клапан залива холодной воды до выдачи сигнала от датчика давления воды.
Залив воды происходит через отделение дозатора для ПРЕДВАРИТЕЛЬНОЙ.
3.Вначале включается ТЭН и происходит нагрев воды в баке до 60°С. Затем барабан СМ начинает вращаться в циклическом режиме со скоростью 45 об/мин (как в режиме стирки).
4.Включается сливной насос (помпа). Одновременно барабан начинает вращаться как при отжиме.
5.В течение 10 с включается клапан залива горячей воды (если в данной модели СМ он есть).
Одновременно барабан СМ начинает вращаться.

6.Включаются вентилятор и ТЭН сушки (для моделей с сушкой)

Выход из тестового режима производится, если выключить питание кнопкой СЕТЬ.
Дополнительно:

• Общая диагностика стиральных машин
• Ремонтировать или покупать новую стиралку?

О механизме в целом

Современные варианты Индезит, Самсунг, Аристон оснащены не только механическими системами, но и электронными программами, обеспечивающими надежное функционирование устройства. При чем, нормальное функционирование обеспечивается в разных режимах работы. К примеру, температурный датчик рассчитан на работу в диапазоне от +50С до +10000С. С изменением температуры меняется и сопротивление.

В среднем мощь нагревательной детали стиральной машины Занусси, Бош maxx 5, LG WD, Ардо равняется 2 кВт, сопротивление — 25 Ом. Нагревающие детали изготавливают из металлических трубок, которые оснащены внутри предохраняющими элементами из плавкого металла. Трубки подсоединены к специальному реле. Это отображает принципиальная электросхема стирального агрегата. В случае возникновения нестандартной ситуации срабатывает реле, и отключается нагревательная деталь. Если предохранитель расплавился, он заменяется.

Схема машины-автомат Самсунг, Занусси, Бош maxx 5, LG WD, Ардо обязательно включает в себя надежную систему защиты от протечек, который блокирует дверцу. Дополнительно защитная система включает в себя электронный клапан, сквозь который проходит вся холодная и горячая вода. Насколько заполнен барабан определяет электроника в соответствии с заложенной в памяти программой.

Ход наполнения загрузочного бака водой осуществляется постепенно и также регулируется электроникой. Согласно принципиальной схеме для прохода воды открывается клапан, который остается в таком положении на протяжении точно заданного периода времени. За обозначенный период белье, находящееся в баке, пропитывается водой. Клапан закрывается, бельё перемешивается и в случае необходимости открывается на несколько минут вновь, чтобы добавить воду.

О принципиальной схеме

Принципиальная электрическая схема стиральной машины Аристон показывает точную связь между всеми элементами, входящими в данную схему. Не все знают, что представляет собой принципиальная схема и чем она отличается от печатной платы. На самом деле, это графическое отображение на бумажном носителе, необходимое для передачи связи между ключевыми элементами, с использованием условно-графических, буквенно-цифровых символов. На принципиальной схеме не отображается взаимное размещение элементов. Здесь указываются выводы настоящих элементов и пути их соединения с другими элементами.
